Прямой контакт меди и алюминия вызывает химическую реакцию, которая приводит к образованию окислов и сильному перегреву контакта. Ошибка в монтаже может обернуться коротким замыканием или пожаром в распределительной коробке. Обычно работа по замене одного узла занимает от 30 до 60 минут, а стоимость качественных соединителей начинается от нескольких десятков рублей. Правильное соединение меди и алюминия требует строгого соблюдения технологии, чтобы избежать электролиза. В итоге получается надежный узел, который не потребует внимания годами.
Особенности взаимодействия металлов
В основе проблемы лежит разница электрохимических потенциалов. Когда эти металлы соприкасаются в присутствии влаги, возникает гальваническая пара. Начинается электролиз, алюминий окисляется гораздо быстрее, чем в обычном состоянии. Окисел обладает высоким сопротивлением, из-за чего место стыка начинает греться. Я часто видел, как из-за простой скрутки алюминий буквально «стекает» с медного провода. Сложность работ оценивается как средняя, но она требует базовых навыков электромонтажника. Если проводка в доме старая и перетертая, я рекомендую не пытаться латать дыры, а полностью переделать сеть.
Подбор необходимых материалов
Для надежного контакта нужны специальные переходники, которые разрывают гальваническую пару. Я всегда держу в запасе несколько видов зажимов, чтобы подобрать оптимальный под сечение провода. Важно использовать только сертифицированные изделия, так как дешевый пластик может расплавиться при первой же серьезной нагрузке.
- Рычажные клеммники WAGO (с контактной пастой для алюминия)
- Винтовые клеммные колодки из поликарбоната
- Медно-алюминиевые гильзы (переходные)
- Стальные пластины-переходники
- Термоусадочные трубки разного диаметра
- Качественная ПВХ-изолента
- Специальная токопроводящая паста
- Припой ПОС-60 (для пайки через переходник)
Расход материалов обычно рассчитывается исходя из количества точек разветвления в распределительной коробке. В среднем на один узел уходит один соединитель и 5-10 см изоляции.
| Тип соединителя | Расход на 1 точку | Средняя цена |
|---|---|---|
| Клеммник WAGO 221 | 1 шт. | 40-70 руб. |
| Винтовой клеммник | 1 шт. | 15-30 руб. |
| Переходная гильза | 1 шт. | 20-50 руб. |
| Термоусадка (отрезок) | 5 см | 5-10 руб. |
| Стальной переходник | 1 шт. | 10-20 руб. |

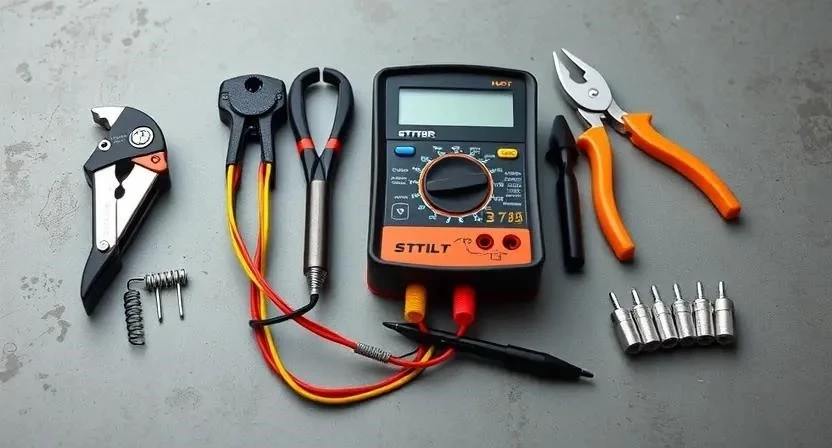

Инструментарий для электромонтажа
Использование правильного инструмента сокращает время работы в два раза и гарантирует плотность прилегания контактов. Я не советую экономить на стриппере, так как ножницами или ножом легко повредить жилу алюминия, которая и так очень хрупкая. Для проверки отсутствия напряжения мультиметр обязателен, полагаться на индикаторную отвертку в старых домах рискованно.
- Стриппер для зачистки изоляции
- Пассатижи с изолированными ручками
- Набор диэлектрических отверток (крест, шлиц)
- Цифровой мультиметр
- Пресс-клещи (кримпер) для гильз
- Наждачная бумага мелкой зернистости (Р400-Р600)
- Бокорезы для ровного среза жил
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жилы | Канцелярский нож (опасно) |
| Пресс-клещи | Обжим гильз и наконечников | Пассатижи (менее надежно) |
| Мультиметр | Замер напряжения и прозвонка | Контрольная лампа |
| Отвертка | Затяжка винтовых соединений | Нет |
| Наждачка | Удаление окислов с алюминия | Металлическая щетка |
Организация рабочего пространства

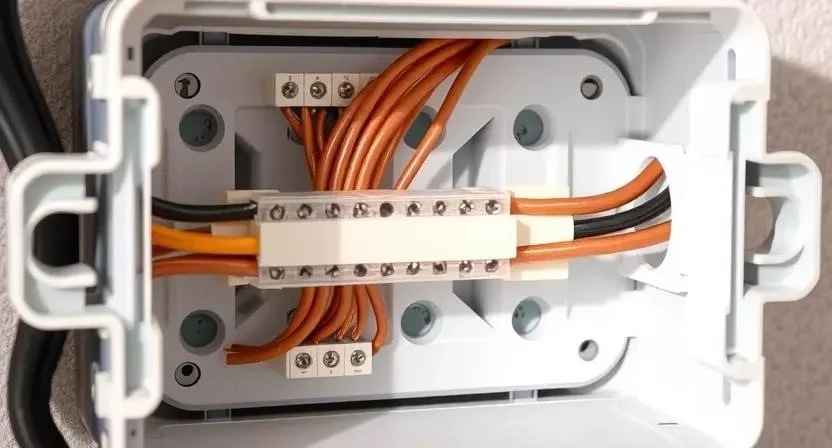

Первым делом я полностью обесточиваю сеть в электрощите. Просто выключить свет в комнате недостаточно — нужно проверить отсутствие напряжения мультиметром на каждом проводе. Если работаю в жилом помещении, застилаю пол пленкой или тканью, чтобы мелкие обрезки изоляции и стружка алюминия не разлетелись по всей комнате. Рабочее место должно быть освещено ярко, желательно использовать налобный фонарь, чтобы видеть все нюансы внутри распределительной коробки.
Подготовка жил к соединению
Алюминий покрывается невидимой пленкой окисла, которая работает как изолятор. Если соединить провода, не зачистив их, контакт будет плохим, и узел начнет греться. Я зачищаю алюминиевую жилу наждачкой до появления характерного металлического блеска. Медь зачищаю стриппером на длину, соответствующую глубине зажима клеммника (обычно 10-12 мм).
Важно проверить сечение проводов. Если алюминий слишком тонкий или обломан, его нужно обрезать до здорового участка. Готовая жила должна быть чистой, без зазубрин и деформаций. Я всегда проверяю, чтобы на проводе не осталось остатков изоляции, которые могли бы попасть под зажим.
Технология монтажа контактов
Существует несколько проверенных методов. Я разберу их по порядку, от самых простых до профессиональных.

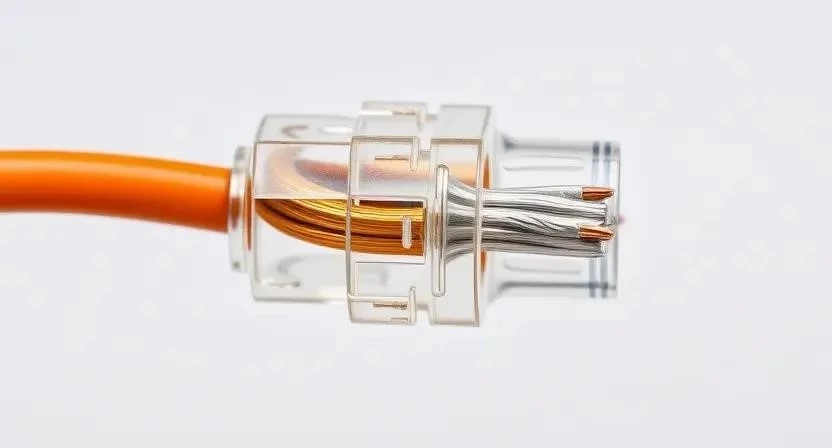

- Рычажные зажимы (WAGO). Самый быстрый способ. Вставляю провод в зажим, защелкиваю рычаг. Время: 2 минуты. Нюанс: для алюминия использую клеммы с пастой, она разрушает окисел.
- Винтовые клеммники. Вставляю жилы в разные отверстия, затягиваю винты. Время: 5 минут. Нюанс: алюминий «плывет» со временем, поэтому через месяц я рекомендую подтянуть винты повторно.
- Гильзы с пропайкой. Вставляю провода в гильзу, нагреваю термопистолетом. Время: 10 минут. Нюанс: припой должен полностью заполнить пустоты.
- Стальной переходник. Скручиваю алюминий со стальной пластиной, затем сталь с медью. Время: 15 минут. Нюанс: сталь служит барьером, предотвращая электролиз.
- Сварка. Профессиональный метод. Свариваю алюминий со сталью, сталь с медью. Время: 20 минут. Нюанс: требует специального оборудования и навыков.
Однажды я столкнулся с тем, что в старой квартире алюминий был настолько хрупким, что ломался при любой попытке затянуть винт. В этом случае я применил метод с гильзой и термоусадкой — это единственный вариант, который не создает избыточного давления на жилу.
| Этап | Действие | Ожидаемый результат |
|---|---|---|
| Зачистка | Снятие изоляции и удаление окислов | Чистый блестящий металл |
| Подбор | Выбор клеммника под сечение | Плотная посадка провода |
| Фиксация | Зажим или обжим жил | Отсутствие люфта провода |
| Изоляция | Надевание термоусадки или обмотка | Полное закрытие металла |
| Тест | Проверка под нагрузкой | Отсутствие нагрева контакта |
Факторы влияния и долговечность
Температура и влажность напрямую влияют на скорость окисления. В ванных комнатах или кухнях, где высокая влажность, я всегда использую герметичные соединители или термоусадку с клеевым слоем. Обычная изолента в таких условиях отклеивается через год, открывая доступ воздуху к контакту. Срок службы винтовых соединений при правильном монтаже — около 5-7 лет до первой ревизии. Рычажные зажимы с пастой служат дольше, так как исключают механическое раздавливание жилы.
Я заметил, что в помещениях с перепадами температур (например, на неотапливаемых лоджиях) алюминий расширяется и сужается сильнее меди. Это приводит к ослаблению зажимов, поэтому там я предпочитаю использовать только обжимные гильзы.
Типичные ошибки новичков
Самая грубая ошибка — обычная скрутка меди и алюминия. Такой узел гарантированно окислится и может привести к пожару. Также часто забывают про зачистку алюминия, полагая, что «и так будет работать». Еще один промах — перетяжка винта, когда резьба срывается или алюминиевая жила просто перерезается винтом.
- Скрутка проводов без использования переходника.
- Использование дешевой изоленты, которая сохнет и трескается.
- Отсутствие зачистки алюминия до блеска.
- Перегрев жил при пайке, что делает алюминий хрупким.
- Слишком длинные оголенные участки проводов.
Расчет затрат на монтаж
Стоимость материалов на одну распределительную коробку минимальна. Основные затраты при вызове мастера приходятся на его время и квалификацию. Если делать своими руками, экономия будет существенной, но важно не экономить на самих клеммниках.
| Статья расходов | Своими руками | С мастером | |
|---|---|---|---|
| Материалы (WAGO, изоляция) | 150 руб. | 150 руб. | 0 руб. |
| Работа (1 коробка) | 0 руб. | 500-1000 руб. | 500-1000 руб. |
| Инструмент (амортизация) | 50 руб. | 0 руб. | -50 руб. |
| 200 руб. | 650-1150 руб. | Экономия до 950 руб. |
Когда я помогал соседу переделывать коробки, мы посчитали, что на всю квартиру ушло около 1500 рублей материалов, а мастер за аналогичный объем попросил бы более 10 000 рублей. Конечно, это требует времени, но результат при тщательном подходе получается таким же надежным.
Эксплуатация и проверка
После завершения монтажа я обязательно провожу проверку под нагрузкой. Включаю в сеть мощный прибор (например, обогреватель) на 15-20 минут, а затем аккуратно проверяю температуру в коробке (если есть доступ) или замеряю падение напряжения мультиметром. Ревизию соединений рекомендую проводить раз в 2-3 года. Если заметили запах паленого пластика или мерцание света — немедленно обесточивайте сеть и проверяйте контакты.
Альтернативные решения
Самый надежный, но дорогой вариант — полная замена алюминиевой проводки на медную. Это снимает все вопросы о совместимости металлов и позволяет увеличить мощность электроприборов. Если бюджет ограничен, можно использовать специализированные модульные распределительные блоки, которые устанавливаются в щитке и позволяют разделить линии меди и алюминия на уровне автоматов. Сравнение простое: замена сети стоит дорого и требует ремонта стен, но дает 100% надежность на 30 лет. Локальные соединения дешевы, но требуют периодического контроля.
FAQ: Ответы на частые вопросы
Можно ли использовать WAGO для алюминия?
Да, но только модели с контактной пастой внутри. Она разрушает окислы и обеспечивает стабильный контакт.
Чем опасен электролиз в проводах?
Он вызывает коррозию металла. Сопротивление растет, контакт греется, изоляция плавится, что ведет к короткому замыканию.
Как часто нужно подтягивать винты в клеммниках?
В идеале — один раз через месяц после установки, затем раз в несколько лет.
Какой припой выбрать для пайки?
Для меди используют ПОС-60, но алюминий обычным припоем не паяется. Нужен специальный флюс для алюминия.
Можно ли использовать стальную скрутку?
Да, сталь является отличным разделителем. Схема должна быть такой: алюминий-сталь-медь.
Что делать, если алюминий обломился при зачистке?
Обрежьте провод до целого участка. Не пытайтесь скрутить обломки, это создаст слабое место.
Поможет ли изолента остановить окисление?
Нет, изолента защищает от внешних воздействий, но не останавливает химическую реакцию между металлами.
Нужно ли зачищать медь?
Медь окисляется медленнее, но для идеального контакта ее также стоит протереть или слегка зачистить.
Безопасно ли использовать переходники в ванной?
Безопасно, если использовать герметичные клеммники и дополнительно изолировать узел термоусадкой с клеем.
