Как правильно выбрать сечение и марку кабеля для электропроводки

Неправильный выбор сечения провода становится главной причиной пожаров в жилых помещениях. Ошибки в расчетах могут привести к убыткам от 50 000 рублей за полную переделку электропроводки или, что гораздо страшнее, к потере имущества. Грамотный расчет сечения кабеля позволяет избежать перегрева жил и обеспечить стабильную работу всей бытовой техники. Разберем, как сделать всё по уму и не допустить критических промахов.

Понимание сечения кабеля и его роль в безопасности

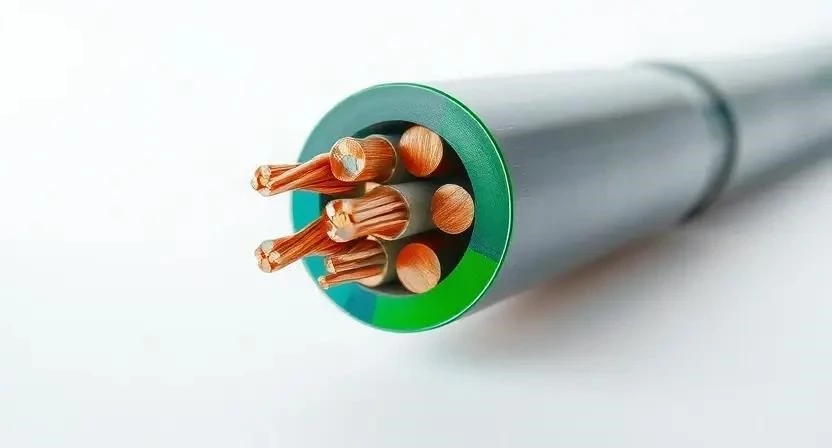

Сечение кабеля — это площадь поперечного среза одного из его токопроводящих сердечников. Простыми словами, это «толщина» жилы. Чем больше это значение, тем большее количество электронов может пройти через провод без чрезмерного сопротивления. Если нагрузка превышает возможности сечения, провод начинает работать как ТЭН в обогревателе — он греется.

Я часто сталкивался с ситуациями, когда в старых домах использовали слишком тонкие провода для мощных приборов. Однажды я зашел к знакомому, который подключил через старый провод 1.5 мм² мощный электрочайник и стиральную машину одновременно. Кабель был горячим на ощупь, а изоляция начала пахнуть жженой пластмассой. Это прямой путь к короткому замыканию.

Параметры, влияющие на выбор сечения

Чтобы не ошибиться, нужно учитывать не только мощность прибора, но и целый комплекс технических факторов. Нельзя просто купить «какой-нибудь провод», нужно смотреть на цифры.

1. Суммарная мощность всех потребителей на линии (в Ваттах или киловаттах).
2. Номинальное напряжение сети (обычно 220В или 380В).
3. Материал жилы: медь обладает лучшей проводимостью, чем алюминий.
4. Длина кабельной линии: чем длиннее провод, тем выше потери напряжения.
5. Способ прокладки: в штробе, в гофре, в воздухе или в земле.
6. Температура окружающей среды в месте монтажа.
7. Коэффициент одновременности включения приборов.

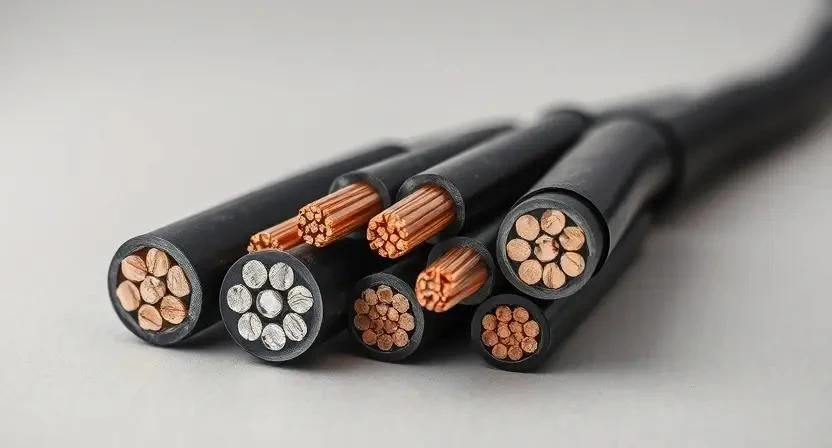

Разновидности кабелей и их технические свойства

Выбор материала — это первый шаг к безопасности. Сейчас почти везде используют медь, так как она надежнее и долговечнее алюминия. Однако алюминий всё еще встречается в магистральных сетях из-за низкой стоимости.

• ВВГнг(А)-LS — классика для внутренней проводки, не поддерживает горение, с низким дымовыделением.
• ПВС — гибкий провод, подходит для удлинителей и подключения приборов, но его запрещено замуровывать в стены.
• NYM — качественный европейский кабель с дополнительным заполнителем, очень удобен в монтаже.
• СВВП — используется в основном для сигнальных систем и слаботочных сетей.
• АВВГ — алюминиевый кабель, применяется для ввода электричества в дом.
• КГ — гибкий кабель в резиновой изоляции для работы в тяжелых условиях.
• ВВГ — базовая версия без специальных добавок в изоляцию.
• ППВ — одиночный провод, часто используется в распределительных щитах.

Для наглядности я подготовил таблицу с характеристиками основных типов кабелей, которые чаще всего использую в работе.

Методика и формулы расчета сечения

Расчет сечения кабеля строится на базовой формуле закона Ома и формуле мощности. Для однофазной сети (220В) расчет выглядит так: I = P / U, где I — сила тока (Амперы), P — мощность (Ватты), U — напряжение (Вольты).

Я всегда рекомендую делать расчет в три этапа, чтобы исключить ошибку.

1. Определяем общую мощность всех приборов на линии (например, 3.5 кВт = 3500 Вт).
2. Вычисляем силу тока: 3500 / 220 ≈ 15.9 А.
3. Подбираем сечение по таблице ПУЭ (Правила устройства электроустановок) с запасом 20-30%.
4. Проверяем падение напряжения, если длина линии более 30 метров.
5. Выбираем номинал автоматического выключателя, который должен быть меньше, чем максимально допустимый ток для этого сечения.

Приведу примеры расчетов для типичных комнат в доме:

Таблицы подбора по ГОСТ и ПУЭ

Для тех, кто не хочет заниматься математикой, существуют готовые таблицы. Важно помнить, что данные в них зависят от материала жилы и способа прокладки (в трубе или открыто).

Критические ошибки при расчете сечения

Многие пытаются сэкономить на кабеле, считая, что «и так сойдет». Но электрика не прощает дилетантства. Вот список самых опасных промахов, которые я видел на объектах.

• Недооценка будущей нагрузки (забыли про электрочайник или обогреватель).
• Игнорирование длины линии (на 50 метрах напряжение падает, и техника начинает глючить).
• Использование алюминия там, где требуется медь (особенно в розетках).
• Отсутствие запаса по мощности (расчет «впритык» без учета пусковых токов).
• Неправильный выбор автомата (поставили автомат на 25А на кабель 1.5 мм² — кабель сгорит раньше, чем сработает защита).
• Прокладка кабеля в пучках (в группе из 5-6 кабелей теплоотвод хуже, ток нужно снижать).
• Покупка дешевого кабеля с заниженным реальным сечением (написано 2.5, по факту 1.8).

Помню случай, когда клиент решил сэкономить и купил самый дешевый кабель в строительном гипермаркете. Я взял микрометр и обнаружил, что реальное сечение было на 30% меньше заявленного. Если бы я не проверил, через пару месяцев в стене начался бы пожар.

Опасные последствия неправильного выбора

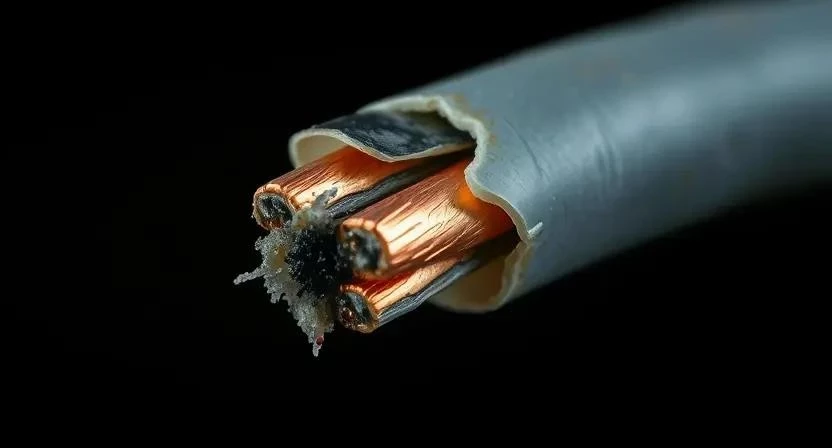

Когда сечение кабеля меньше необходимого, возникает эффект перегрева. Это запускает цепную реакцию разрушения электросети.

Как обеспечить безопасность и избежать ошибок

Чтобы спать спокойно, я придерживаюсь простых правил. Во-первых, всегда перепроверяю расчеты дважды. Во-вторых, использую только сертифицированные материалы. Послушайте моего совета: лучше переплатить за сечение 2.5 мм² там, где по расчету нужно 1.5 мм², чем потом вскрывать стены.

Обязательно устанавливайте УЗО (устройство защитного отключения) и качественные автоматы. Они спасут жизнь, если произойдет пробой изоляции.

Я всегда проверяю маркировку кабеля. Если на оболочке нет данных о ГОСТе, такой провод в дом не пускаю. Также рекомендую использовать клеммники Wago или качественные сжимы вместо обычных скруток, особенно при соединении разных металлов.

Меры безопасности при монтаже:

• Работайте только при полностью отключенном питании.
• Используйте индикаторную отвертку или мультиметр для проверки отсутствия напряжения.
• Надевайте диэлектрические перчатки.
• Не работайте с электрикой во влажных помещениях без специальной защиты.
• Никогда не заменяйте сгоревший автомат на более мощный без замены самого кабеля.

Примерная смета на материалы для одной комнаты (15 м²):

Своими руками можно сэкономить около 10 000 рублей на работе, но только если вы точно знаете, как пользоваться формулами расчета и ПУЭ.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать кабель 1.5 мм² для розеток?
Крайне не рекомендую. По ПУЭ для розеток стандарт — 2.5 мм². Если включите в такую розетку мощный пылесос и утюг, кабель начнет греться.

2. Что будет, если поставить автомат на 25А на кабель 2.5 мм²?
Это опасно. Кабель 2.5 мм² выдерживает около 25А в идеальных условиях, но при перегрузке автомат может не сработать вовремя, и провод начнет плавиться в стене.

3. В чем разница между ВВГ и ПВС для проводки?
ВВГ — жесткий, предназначен для стационарной прокладки в стенах. ПВС — гибкий, для шнуров и удлинителей. ПВС в стены замуровывать нельзя!

4. Как влияет длина кабеля на сечение?
Чем длиннее линия, тем выше сопротивление. Если длина более 30-40 метров, сечение нужно увеличить на одну ступень (например, с 2.5 до 4 мм²), чтобы избежать падения напряжения.

5. Можно ли соединять медь и алюминий скруткой?
Категорически нет! Они создают гальваническую пару, контакт окисляется, начинает греться и в итоге приводит к пожару. Используйте специальные клеммники.

6. Какой запас по мощности считается нормальным?
Обычно закладывают 20-30% запаса. Это позволяет сети работать без предельного нагрева и дает возможность подключить дополнительный прибор в будущем.

7. Зачем нужно заземление в расчете сечения?
Заземляющая жила должна иметь такое же сечение, как и фазные жилы (в кабелях до 16 мм²), чтобы безопасно отвести ток утечки при пробое изоляции.
