Клеммы WAGO: секреты надежного соединения проводов и монтажа

Монтаж электропроводки в жилом помещении требует предельной точности и соблюдения норм безопасности. Обычно установка одной точки соединения занимает от 15 до 30 минут, а стоимость комплектующих для одного узла обходится в несколько сотен рублей. Чтобы обеспечить долговечность сети, важно изучить клеммы WAGO: секреты надежного соединения проводов и монтажа. Правильный подход исключает риск перегрева контактов и короткого замыкания в распределительных коробках.

Подготовительные этапы и требования

Работа с электрикой относится к задачам средней сложности. Я считаю, что для самостоятельного монтажа достаточно базовых навыков работы с инструментом и понимания принципов распределения тока. Главное требование — полное обесточивание сети. Перед началом любых манипуляций обязательно отключите соответствующий автомат в электрощите и проверьте отсутствие напряжения индикатором. Это единственный способ гарантировать вашу безопасность.

Выбор необходимых материалов

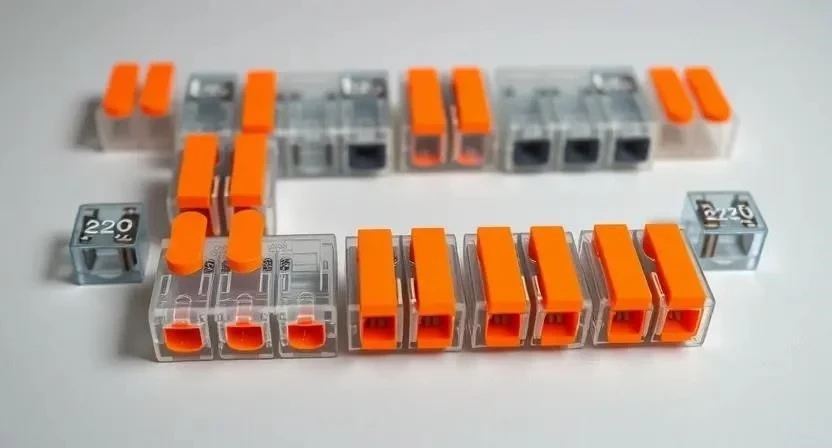

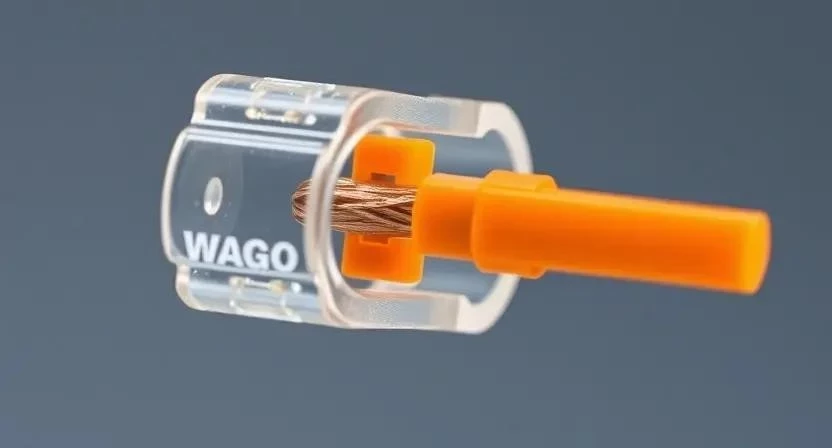

Для разных задач применяются разные серии соединителей. Самая популярная серия 221 оснащена рычагами, что позволяет работать с разными типами жил. Серия 2273 работает по принципу «push-in» (вставка до упора) и идеально подходит для жестких одножильных проводов. Количество клемм рассчитывается исходя из числа соединяемых жил в каждой точке. Обычно на одну распределительную коробку уходит от 3 до 10 штук в зависимости от сложности схемы.

Приобрести оригинальные изделия можно в специализированных магазинах электротехники. Я рекомендую избегать дешевых подделок с рынков, так как они часто плавятся под нагрузкой.

Инструментарий для монтажа

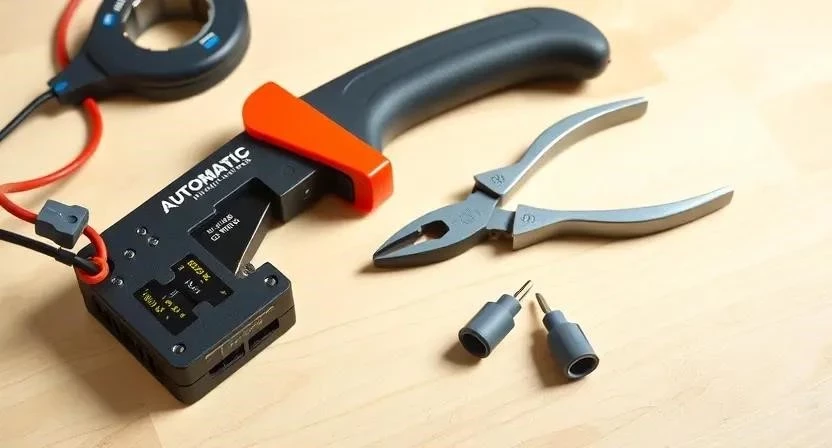

Качественный инструмент ускоряет процесс и исключает повреждение жил. Стриппер является обязательным элементом, так как он снимает изоляцию, не надрезая сам металл. Бокорезы нужны для аккуратного обрезания кабеля под нужный размер. Индикаторная отвертка используется для финальной проверки отсутствия тока. Нож может пригодиться для вскрытия внешней оболочки кабеля, но использовать его для зачистки жил я не советую.

Организация рабочего пространства

Прежде чем приступить к соединению, обеспечьте свободный доступ к распределительным коробкам. Если они замурованы или закрыты отделкой, аккуратно освободите пространство. Освещение должно быть ярким и направленным, чтобы вы четко видели цвет изоляции жил. Соблюдайте технику безопасности: не работайте с проводами мокрыми руками и используйте диэлектрический коврик, если работаете на бетонном полу.

Подготовка жил и поверхности

Чистота контакта определяет надежность всей сети. Если жилы провода окислились (покрылись темным или белым налетом), их нужно зачистить до блеска мелкой наждачной бумагой. Это обеспечит качественную адгезию пружинного зажима с металлом. Длина зачистки изоляции должна строго соответствовать маркировке на корпусе клеммника (обычно около 11 мм). Если зачистить слишком мало, провод не дойдет до зажима, если слишком много — оголенный участок останется снаружи, что опасно.

Я однажды использовал обычный нож вместо стриппера и случайно надрезал медную жилу. В итоге в этом месте провод стал хрупким, и при затягивании он просто переломился. Теперь я использую только специализированный инструмент.

Обязательно проверьте сечение кабеля. Если использовать клеммник, рассчитанный на 0.2-4 мм², для провода сечением 6 мм², зажим просто не закроется или не обеспечит нужного давления.

Технология установки пошагово

Процесс монтажа требует последовательности. Ошибки на ранних этапах приведут к плохому контакту и возможному нагреву в будущем.

1. Выбор серии WAGO (2-3 мин). Подберите модель под тип провода (рычажные для гибких/смешанных, push-in для жестких).
2. Зачистка жилы (1 мин на провод). Снимите изоляцию стриппером на длину, указанную в инструкции к клемме.
3. Открытие рычага (5 сек). Для серии 221 поднимите пластиковый зажим до вертикального положения.
4. Вставка провода (10 сек). Вставьте зачищенную жилу в зажим до упора, чтобы изоляция касалась входа, но не заходила внутрь зажима.
5. Фиксация рычага (5 сек). Плотно прижмите рычаг вниз до щелчка.
6. Проверка надежности (10 сек). Слегка потяните провод из клеммника. Он не должен двигаться.
7. Соединение нескольких жил (2-5 мин). Повторите процедуру для всех проводов, которые должны быть в одной группе.

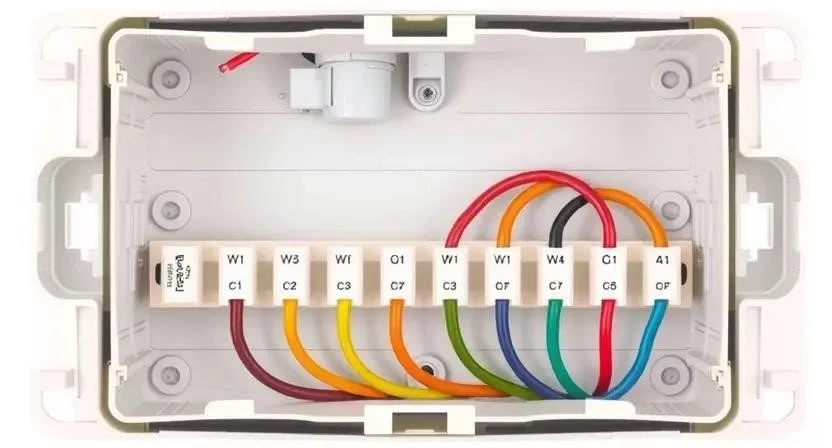

8. Размещение в коробке (3-5 мин). Аккуратно уложите клеммники в распределительную коробку, стараясь не перегибать кабели под острым углом.
9. Проверка контакта (2 мин). Еще раз убедитесь, что все рычаги закрыты и провода сидят плотно.
10. Закрытие коробки (2 мин). Закрутите крышку распределительной коробки, следя за тем, чтобы провода не зажались краем пластика.

Я всегда провожу тест на вырыв каждого провода. Даже если кажется, что всё зафиксировано, легкий рывок позволяет обнаружить недожим, который может привести к искрению спустя год эксплуатации.

Технические особенности и нюансы

При эксплуатации важно учитывать внешние факторы. WAGO стабильно работают в температурном диапазоне от -50 до +105 градусов, что делает их пригодными для большинства помещений. Однако в условиях повышенной влажности (ванная, подвал) следует использовать герметичные монтажные коробки. Соединители универсальны: они одинаково хорошо держат как одножильный (NYM), так и многожильный (ПВС) кабель.

Максимальная нагрузка по току зависит от модели, но чаще всего ограничена 32 Амперами. Превышение этого порога приведет к расплавлению пластикового корпуса.

Типичные ошибки новичков

Многие пытаются сэкономить время, что приводит к аварийным ситуациям. Я заметил, что самая частая проблема — это использование клемм для алюминиевых проводов без специальной контактной пасты. Алюминий быстро окисляется, и контакт слабеет, что вызывает нагрев.

• Недостаточная зачистка изоляции (провод не достает до пружины).
• Слишком длинная зачистка (оголенный провод торчит из клеммы).
• Попытка вставить слишком толстый провод в узкий зажим.
• Использование серии 2273 для гибких многожильных проводов без наконечников.
• Перегрузка линии мощными приборами сверх номинала клеммника.
• Игнорирование проверки зажима «на разрыв».
• Монтаж в коробку с избыточным давлением на провода.

Однажды я видел, как сосед соединил алюминий и медь через WAGO без пасты. Спустя месяц соединение начало греться, и изоляция вокруг клеммы потемнела. Это классический пример неправильного применения технологии.

Расчет стоимости и экономия

Стоимость электромонтажа с использованием WAGO выше по материалам, чем при скрутке, но значительно дешевле по времени работы.

Экономия при самостоятельном выполнении составляет около 3000 рублей на одной комнате. Однако, если вы не уверены в своих силах, вызов профи окупится отсутствием проблем с пожарной безопасностью.

Эксплуатация после монтажа

После завершения работ и подачи питания рекомендую через час проверить распределительные коробки. Если есть возможность, используйте бесконтактный тестер или просто аккуратно коснитесь корпуса коробки — он не должен быть теплым. Срок службы оригинальных клеммников при соблюдении нагрузки практически неограничен. Главное — не допускать резких перепадов нагрузки и механических воздействий на коробки.

Сравнение с другими методами соединения

Существует несколько способов соединить провода, и каждый имеет свои особенности.

• Пайка: Самый надежный контакт, но требует навыков и оборудования. Невозможно быстро переделать схему.
• Скрутка с изолентой: Быстро, дешево, но крайне ненадежно. Со временем медь окисляется, контакт ослабевает.
• Гильзы ГМЛ: Очень прочно, но требуется специальный пресс-инструмент.
• Винтовые клеммники: Дешево, но винт может раскрутиться от вибрации или температурного расширения.
• WAGO: Быстрый монтаж, высокая надежность, легкость замены.
• Опрессовка: Профессиональный метод, требующий дорогого инструмента.
• Сварка: Максимальная проводимость, но громоздкий процесс.
• Зажимы с пружиной: Аналог WAGO, но часто уступают в качестве пластика.

Если сравнивать по критериям, получается следующая картина:

• Надежность: Пайка > Гильзы > WAGO > Винты > Скрутка.
• Скорость монтажа: WAGO > Скрутка > Винты > Пайка.
• Цена реализации: Скрутка > Винты > WAGO > Гильзы.
• Удобство обслуживания: WAGO > Винты > Скрутка > Пайка.
• Безопасность: WAGO > Гильзы > Пайка > Скрутка.
• Требования к инструменту: Пайка/Гильзы (высокие), WAGO (низкие).
• Срок службы: Пайка/WAGO (высокий), Скрутка (низкий).

Ответы на частые вопросы

1. Можно ли соединять алюминий и медь?
Да, но только с использованием специальной контактной пасты (Alu-Plus), чтобы предотвратить гальваническую коррозию.

2. Как понять, что провод зафиксирован?
После закрытия рычага или вставки провода сделайте легкий рывок. Если жила не выходит из клеммы — фиксация прошла успешно.

3. Подходят ли WAGO для уличного монтажа?
Сами клеммы устойчивы, но они не герметичны. Их нужно размещать в специальных IP65/IP67 коробках с уплотнителями.

4. Чем отличаются серии 221 и 2273?
Серия 221 имеет рычаги и подходит для любых проводов. 2273 — это безрычажные клеммы только для жестких жил.

5. Можно ли использовать WAGO в силовых линиях?
Да, если сечение провода и ток нагрузки не превышают паспортные данные конкретной модели (обычно до 4 мм² и 32А).

6. Нужно ли использовать термоусадку?
В стандартном домашнем монтаже это не требуется, так как корпус клеммы сам по себе является изолятором.

7. Как заменить старую скрутку на WAGO?
Обесточьте сеть, аккуратно размотайте скрутку, зачистите концы проводов и вставьте их в новую клемму согласно инструкции.
