Оформление распределительного щита — это финальный этап электромонтажа, от которого зависит безопасность и удобство эксплуатации всей сети. Без четких подписей поиск нужного автомата при аварии превращается в лотерею, что может затянуть ремонт на несколько часов. Обычно такая работа занимает от 3 до 8 часов в зависимости от количества групп. Стоимость материалов минимальна, но результат экономит массу нервов. В этой статье я расскажу, как сделать маркировку линий в электрощите правильно и надолго.
Что нужно знать перед началом
Задача считается средней по сложности, но требует базового понимания электротехники. Главное правило — полное отключение питания перед началом работ. Я всегда проверяю отсутствие напряжения мультиметром, даже если уверен, что рубильник выключен. Маркировку делают строго после завершения всех монтажных работ, когда все кабели заведены в автоматы и проверены. Ошибки на этом этапе приведут к тому, что придется переклеивать всё заново.
Необходимые материалы

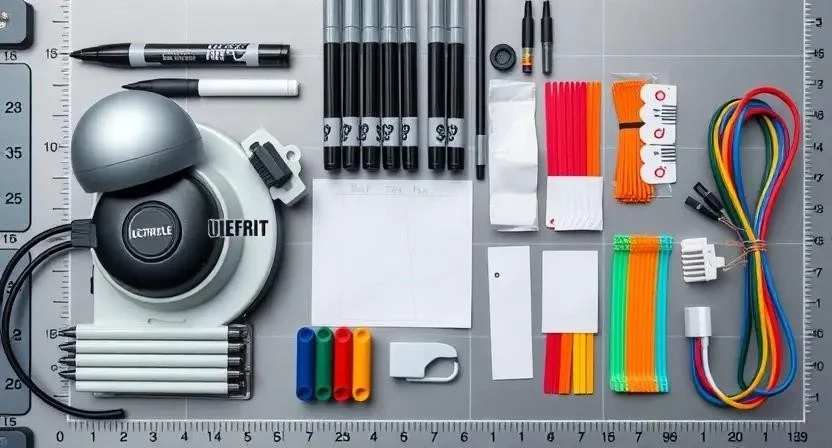

Для качественного обозначения групп в электрощите потребуется набор расходников. Я рекомендую использовать материалы, устойчивые к нагреву и воздействию ультрафиолета.
- Самоклеящиеся этикетки (виниловые)
- Кабельные маркеры-зажимы
- Термоусадочные трубки с кольцами для подписей
- Перманентные маркеры на спиртовой основе
- Пластиковые бирки с креплением
- Нейлоновые стяжки (малого размера)
- Малярный скотч для временных пометок
- Спиртовые салфетки для обезжиривания
| Наименование | Расход на 1 щит | Цена (примерно) | Преимущество |
|---|---|---|---|
| Этикетки самоклеящиеся | 1 рулон/набор | 300–1500 руб. | Быстрый монтаж, аккуратный вид |
| Кабельные маркеры | 20–50 шт. | 200–500 руб. | Не отклеиваются со временем |
| Термоусадка с кольцами | 10–20 шт. | 300–700 руб. | Максимальная надежность и защита |
| Перманентный маркер | 1 шт. | 100–200 руб. | Бюджетный и быстрый вариант |
| Пластиковые бирки | 10–15 шт. | 200–400 руб. | Удобно для толстых кабелей |
Необходимые инструменты
Инструментарий зависит от выбранного способа подписи. Профессиональный подход с принтером сокращает время работы и исключает ошибки в написании.

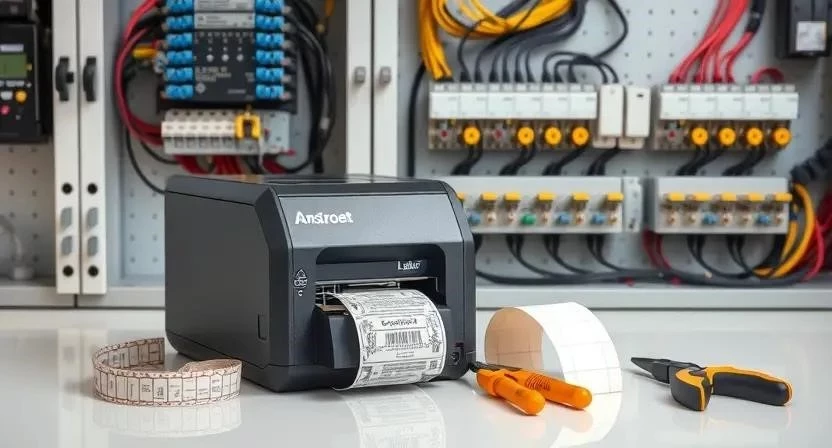

- Принтер для этикеток (термотрансферный)
- Ножницы или канцелярский нож
- Кусачки для обрезки стяжек
- Диэлектрическая отвертка
- Налобный фонарик
- Мультиметр для идентификации линий
- Линейка для разметки отступов
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Принтер этикеток | Печать четких подписей | Ручное написание маркером |
| Мультиметр | Прозвонка и поиск линий | Контрольная лампа |
| Кусачки | Аккуратная обрезка пластика | Ножницы |
| Фонарик | Освещение глубины щита | Внешний прожектор |
| Отвертка | Подтяжка контактов | Шуруповерт с битой |
Подготовка помещения
Для комфортной работы нужно обеспечить свободный доступ к щитку. Я обычно ставлю рядом мощный прожектор или использую налобный фонарь, так как внутри корпуса всегда темно. Пол перед щитом очищаю от строительного мусора, чтобы не споткнуться. Если щиток находится в проходной зоне, обставляю его сигнальными конусами или просто предупреждаю домашних, чтобы никто не подошел близко к открытым токоведущим частям.
Подготовка поверхности
Перед наклейкой этикеток корпус щита и сами автоматы нужно тщательно очистить. Пыль и остатки монтажной пены — главные враги адгезии. Я использую изопропиловый спирт или обезжириватель, чтобы поверхность была идеально чистой. Параллельно проверяю плотность затяжки винтов в клеммах автоматов. Если провода лежат хаотично, их нужно аккуратно уложить с помощью стяжек. Когда кабели сгруппированы, доступ к местам маркировки становится проще, а риск задеть соседний провод сводится к нулю.
Пошаговая инструкция
Технология маркировки электрощита требует системного подхода. Чтобы не запутаться, следуйте этому алгоритму.
- Составление перечня (30 мин). Выпишите все группы потребителей: «Кухня розетки», «Свет зал», «Стиральная машина» и так далее. Это основа вашего будущего кабельного журнала.
- Прозвонка и идентификация (1-2 часа). С помощью мультиметра или тестера определяю, какой провод куда идет. Из своего опыта скажу: никогда не полагайтесь на цвет изоляции, даже если монтажник клялся, что синий — это всегда ноль. Один раз я нашел фазу на синем проводе, что могло закончиться плачевно.
- Создание однолинейной схемы (1 час). Рисую схему на бумаге или в программе. Указываю номиналы автоматов, УЗО и соответствие линий.
- Выбор способа маркировки (15 мин). Решаю, буду ли я печатать этикетки или писать вручную. Для больших щитов печать — единственный вариант сохранить эстетику.
- Маркировка кабелей (1 час). Наношу бирки или термоусадку на сами провода в точках входа в автоматы. Это критически важно для обслуживания щита в будущем.

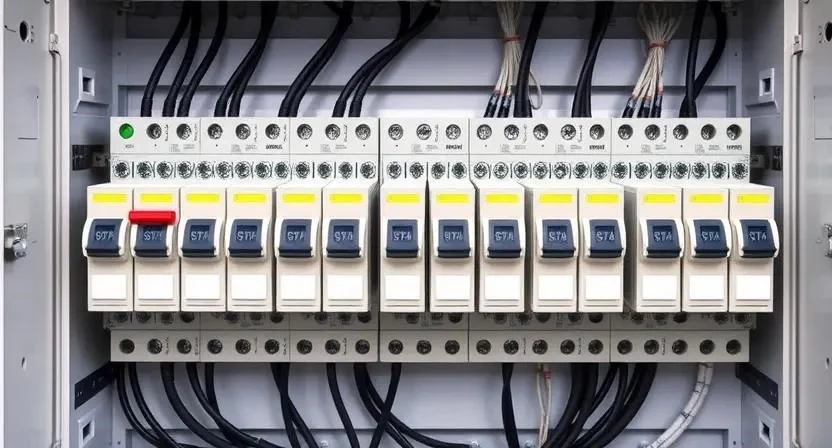

- Подписи на панели (40 мин). Клею этикетки на лицевую панель под рычагами автоматов. Важно соблюдать единый отступ, чтобы подписи не «плясали».
- Оформление общей схемы (30 мин). Распечатываю итоговую схему, ламинирую её и закрепляю на внутренней стороне дверцы щита.
- Проверка соответствия (20 мин). Поочередно выключаю автоматы и проверяю, гаснет ли именно тот потребитель, который указан в подписи.
- Финальная фиксация (15 мин). Прижимаю все этикетки, удаляю остатки липкого слоя и закрываю щит.
| Этап | Действие | Результат | Время |
|---|---|---|---|
| Планирование | Составление списка групп | Полный перечень линий | 30 мин |
| Поиск | Прозвонка проводов | Идентификация каждой цепи | 1.5 часа |
| Печать | Создание этикеток | Готовые наклейки | 40 мин |
| Монтаж | Наклейка и биркование | Подписанный щит | 1.5 часа |
| Контроль | Тестовое отключение | Подтвержденная точность | 20 мин |
Важные нюансы
Температура внутри щита может повышаться при больших нагрузках. Обычный дешевый скотч от этого отклеивается через месяц. Поэтому я выбираю этикетки с усиленным клеевым слоем. Шрифт должен быть рубленым и четким, высотой не менее 4-5 мм, чтобы надпись читалась без лупы. Важно, чтобы материал бирки не вступал в реакцию с изоляцией кабеля (ПВХ), иначе через пару лет пластик может стать хрупким.
Частые ошибки
Новички часто пренебрегают деталями, что делает маркировку бесполезной уже через полгода.
- Использование нестойких маркеров. Спиртовые чернила выцветают или стираются при случайном касании.
- Отсутствие схемы. Подписи на автоматах удобны, но без общей схемы сложно понять иерархию (какое УЗО за какой автомат отвечает).
- Мелкий шрифт. В условиях плохого освещения в щитке мелкие буквы просто неразличимы.
- Наклейки на подвижные части. Я однажды видел щит, где этикетки клеили прямо на рычаги автоматов. При срабатывании защиты наклейка заминалась и становилась нечитаемой. Никогда так не делайте.
- Путаница в нумерации. Использование разных систем (где-то цифры, где-то буквы) создает хаос.
Расчет стоимости
Цена оформления зависит от выбранного уровня исполнения. Бюджетный вариант подходит для дачи, профессиональный — для квартиры или дома.
| Вариант исполнения | Стоимость материалов | Работа мастера | |
|---|---|---|---|
| Бюджетный (маркер + скотч) | 200–500 руб. | Бесплатно (сам) | ~500 руб. |
| Стандарт (этикетки + бирки) | 1000–2000 руб. | 1500–3000 руб. | ~4000 руб. |
| Профи (принтер + термоусадка) | 3000–7000 руб. | 3000–5000 руб. | ~8000 руб. |
Лично я считаю, что покупка принтера для этикеток за 3000 рублей окупается в первый же день. Это экономит часы времени на переписывании подписей, если клиент решил переименовать «Гостевую комнату» в «Кабинет».
Уход после завершения
Маркировка требует периодического обновления. Раз в год я рекомендую проверять, не отклеились ли края этикеток. Если в щит добавляется новая линия, запись в схему вносится сразу, а не «потом». Чтобы не переделывать всю схему, я оставляю в ней несколько пустых строк с запасом. При замене автомата старую этикетку нужно аккуратно удалить и наклеить новую, чтобы не плодить слои скотча.
Альтернативные варианты
Для тех, кто хочет большего, существует цветовая маркировка. Например, фазы обозначаются желтым, зеленым и красным. Еще один современный метод — QR-коды. Я клею один код на дверцу, который ведет на PDF-файл со схемой в облаке. Это удобно, если схема слишком большая для физического листа. Также существуют цифровые системы мониторинга, которые показывают нагрузку на каждую линию в реальном времени, что делает физические подписи второстепенными.
FAQ
Какой маркер лучше всего подходит для пластика?
Только перманентные маркеры на спиртовой основе. Обычные фломастеры стираются через неделю.
Что делать, если линий слишком много для одного щитка?
Используйте многорядные панели или разделите щит на несколько модулей с общим индексом (например, ЩР-1, ЩР-2).
Нужно ли маркировать нулевую шину?
Да, особенно в сложных щитах, чтобы понимать, к какой группе относится конкретный нулевой провод.
Где лучше клеить этикетку: на сам автомат или на панель?
Лучше на панель (диэлектрическую основу). Корпус автомата может нагреваться, и клей быстрее теряет свойства.
Как промаркировать кабель, если места в щите очень мало?
Используйте узкие кольцевые маркеры или термоусадку с печатью — они занимают минимум места.
Поможет ли маркировка при поиске короткого замыкания?
Безусловно. Вы мгновенно определите, какая линия «выбила» автомат, и сможете быстро отключить только этот участок сети.
Можно ли использовать обычный скотч для подписей?
Крайне не рекомендую. Скотч желтеет, собирает пыль и отклеивается от тепла, превращая щит в неопрятный склад бумажек.
