Маркировка проводов и кабелей: расшифровка и правила выбора

Правильный подбор кабеля начинается с умения читать его паспорт. Ошибка в одной букве маркировки может привести к перегреву проводки или даже пожару. Стоимость качественного кабеля по ГОСТу выше продукции по ТУ на 20-30%, но он служит десятилетиями. Маркировка проводов и кабелей позволяет точно определить назначение жилы и условия её эксплуатации. Разберемся, как не ошибиться при покупке и монтаже.

Основы кодировки кабельной продукции

Маркировка — это специальный буквенно-цифровой код, который наносится прямо на внешнюю оболочку кабеля. Она нужна, чтобы электрик сразу видел, какой материал использован внутри и где этот провод можно прокладывать. В нашей стране всё работает по двум основным стандартам: ГОСТ (государственный стандарт) и ТУ (технические условия). Я всегда советую брать ГОСТ, так как там сечение жилы соответствует заявленному, а в ТУ производитель может «сэкономить» на меди, что опасно при больших нагрузках.

Принцип кодирования прост: каждая буква означает определенный материал или свойство. Например, «В» почти всегда указывает на ПВХ-изоляцию. Если видите много букв в начале, значит, кабель обладает дополнительными защитными свойствами.

Классификация и основные разновидности

Кабели делятся по своему назначению. Кто-то передает огромную мощность на станок, а кто-то — слабый сигнал от датчика к контроллеру. Я разделяю их на четыре большие группы: силовые, контрольные, сигнальные и слаботочные. Для каждой группы своя логика обозначений.

• ВВГ — классика для стационарной прокладки.
• ПВС — гибкий провод для удлинителей.
• NYM — европейский стандарт для жилых помещений.
• ШВВП — для подключения светильников и бытовой техники.
• КГ — гибкий кабель для работы на улице и в цехах.
• РПН — для систем пожарной сигнализации.
• FTP/UTP — витая пара для интернета.
• КВВГ — контрольный кабель для автоматики.

Технические параметры и расшифровка

Когда я смотрю на маркировку, в первую очередь ищу сечение жилы и материал. Сечение измеряется в квадратных миллиметрах (мм²). Это критический параметр: если поставить слишком тонкий провод на мощный электрочайник, изоляция начнет плавиться.

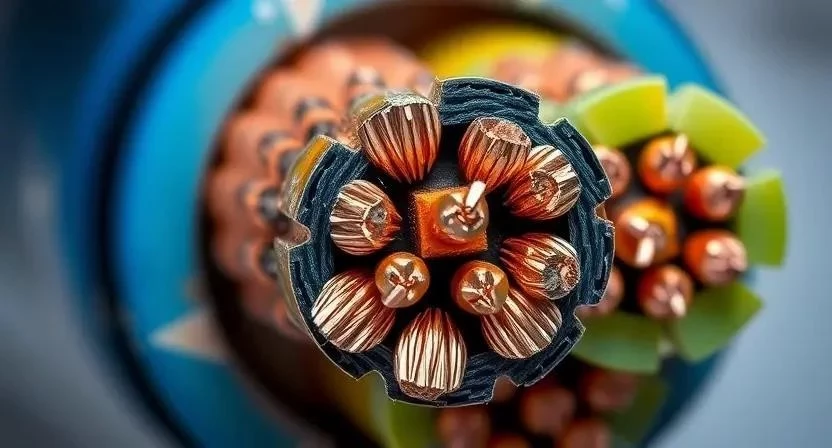

Материал проводника бывает медным (лучшая проводимость) или алюминиевым (дешевле, но хрупкий). Класс гибкости определяет, состоит ли жила из одной толстой проволоки или из множества тонких нитей. Для стационарной проводки в стенах я использую только одножильный кабель, так как он надежнее держит форму и лучше контактирует в клеммах.

Где применять конкретные марки

Нельзя просто купить любой провод и замуровать его в бетон. Для каждой ситуации есть свой фаворит. ВВГнг-LS — это золотой стандарт для квартир. Он не горит и почти не дымит. NYM тоже хорош, у него есть дополнительный слой наполнения, что делает его более круглым и удобным при прокладке в гофре.

ПВС я использую только для переносных приборов. Однажды я увидел, как новичок проложил ПВС прямо в штробе стены. Я сразу сказал ему переделывать: ПВС предназначен для гибких соединений, его изоляция не рассчитана на десятилетия пребывания в бетоне и может со временем потрескаться.

ШВВП подходит для простых задач — например, подключить люстру или сделать внутреннюю разводку в светильнике. Он очень гибкий, но не обладает высокой прочностью.

Технология монтажа и работа с кабелем

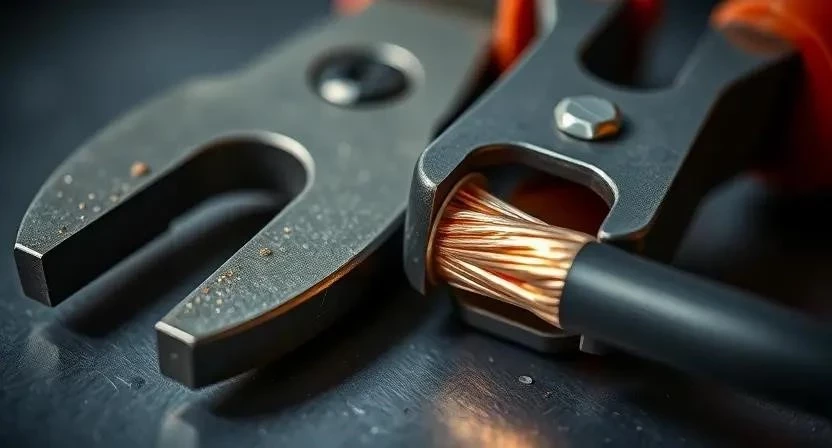

Работа с кабелем требует аккуратности. Главное правило: никакой натяжки. Кабель должен лежать свободно, чтобы при температурных колебаниях его не вырвало из клеммника. Для зачистки я использую стриппер — он снимает изоляцию, не повреждая саму медную жилу. Если резать ножом, легко оставить зазубрину, которая станет местом перелома провода.

1. Подготовка (30 мин): Расчерчиваю трассы на стенах, размечаю места розеток.
2. Прокладка (2-4 часа): Укладываю кабель в гофру или штробу, фиксирую клипсами.
3. Маркировка концов (1 час): Обязательно помечаю каждый провод (фаза, ноль, земля) с помощью цветного скотча или маркера.
4. Зачистка (15 мин на точку): Снимаю внешнюю оболочку на 10-15 см.
5. Формирование соединений (20 мин на узел): Соединяю провода в распределительных коробках с помощью клемм WAGO или гильз.
6. Проверка (1 час): Прозваниваю цепь мультиметром на отсутствие короткого замыкания.
7. Закрытие (2 часа): Монтирую розетки и выключатели, закрываю коробки.

Инструменты для работы:

• Стриппер (обязательно) — для быстрой зачистки.
• Мультиметр (обязательно) — проверка целостности и напряжения.
• Кримпер (желательно) — для обжима гильз.
• Маркер перманентный (обязательно) — для обозначения линий.
• Гофра ПВХ (обязательно) — защита кабеля в стене.
• Отвертки диэлектрические (обязательно) — безопасность.
• Нож с узким лезвием (желательно) — для грубой резки.
• Уровень (обязательно) — чтобы гофра шла ровно.

Безопасность: Всегда отключайте питание на щитке перед началом работ. Используйте респиратор при штроблении стен. При работе с химией (герметики, очистители) обеспечьте проветривание помещения.

Расчет расхода и подбор сечения

Чтобы не бегать в магазин трижды, я считаю длину кабеля по схеме и добавляю 15% запаса. Этот запас нужен на изгибы, подъемы к потолку и петли в распределительных коробках. Сечение выбираю исходя из мощности потребителя.

Производители и качество продукции

На рынке много заводов, но я делю их на три сегмента. Премиум — это импортные бренды или топовые заводы с жестким контролем. Средний сегмент — добротные заводы, работающие по ГОСТу. Бюджетный вариант — продукция по ТУ, где часто встречается заниженное сечение.

Разница между ГОСТ и ТУ колоссальна. Я однажды замерил штангенциркулем «бюджетный» кабель 2.5 мм², а по факту там оказалось 1.8 мм². Это значит, что при полной нагрузке такой провод будет греться, что рано или поздно приведет к оплавлению изоляции. Всегда требуйте сертификат соответствия при покупке.

Преимущества и недостатки популярных марок

Сравнивая ВВГнг-LS и NYM, я вижу, что первый более универсален для российских норм пожарной безопасности, а второй удобнее в монтаже благодаря своей структуре.

• Плюсы современных кабелей:
  • Повышенная огнестойкость (LS).
  • Легкость зачистки оболочки.
  • Стабильность геометрии жилы.
  • Стойкость к ультрафиолету (у уличных марок).
  • Длительный срок эксплуатации.
  • Четкая цветовая маркировка жил.
  • Сниженное дымовыделение.
  • Высокая адгезия изоляции к меди.

1. Минусы и риски:
2. Высокая цена на качественную медь.
3. Большой вес при больших сечениях.
4. Риск купить подделку под видом ГОСТа.
5. Чувствительность ПВХ к сильным морозам (трескается).
6. Сложность утилизации оболочки.

Сравнение с аналогами

Основной спор всегда идет между медью и алюминием. Медь — это надежность и проводимость. Алюминий — дешевизна. Сейчас алюминий используют только для магистральных линий или в очень бюджетном строительстве, но внутри квартиры я его категорически не рекомендую из-за текучести металла и окисления контактов.

Стоимость и выбор поставщика

Цена кабеля зависит от курса меди на бирже LME, сечения и типа оболочки. Чем сложнее маркировка (например, бронированный или огнестойкий), тем дороже метр. Чтобы не нарваться на подделку, я рекомендую покупать кабель в крупных специализированных магазинах или напрямую у дилеров заводов.

Как распознать подделку? Первый признак — слишком низкая цена. Второй — легкая оболочка, которая рвется как бумага. Третий — несоответствие веса бухты заявленному. Я всегда беру с собой штангенциркуль и проверяю диаметр жилы прямо в магазине, если покупка большая.

Опыт эксплуатации и мнения профи

Профессиональные электрики сейчас почти единогласно выбирают ВВГнг-LS для основных линий. Это проверенный вариант, который проходит любую проверку пожарного надзора. В бытовых условиях я заметил, что кабели с маркировкой LS действительно меньше пахнут при нагреве, что важно для жилых комнат.

В моем последнем проекте по ремонту коттеджа я использовал NYM для всей внутренней разводки. Монтаж прошел в два раза быстрее, так как кабель очень податлив и легко заходит в гофру. Результат — идеально ровные линии и никаких проблем с подключением.

Часто задаваемые вопросы (FAQ)

Что значат буквы ng-ls в маркировке?
«нг» означает, что кабель не поддерживает горение, а «ls» (low smoke) — что при пожаре он выделяет минимальное количество дыма.

Чем принципиально отличается ПВС от ВВГ?
ПВС — гибкий провод для временных соединений и удлинителей. ВВГ — жесткий кабель для стационарной прокладки в стенах.

Как определить сечение без прибора?
Точно определить нельзя, но можно сравнить с эталоном или посмотреть на маркировку. Однако доверять надписи на дешевом кабеле нельзя — нужно замерять диаметр.

Можно ли использовать алюминий вместе с медью?
Напрямую соединять их нельзя — возникнет гальваническая пара, контакт окислится и начнет греться. Только через специальные переходные клеммники.

Что лучше: гофра или штроба без нее?
Гофра дает дополнительную защиту и позволяет заменить кабель без демонтажа стены, поэтому я рекомендую её всегда.

Какое сечение выбрать для кухни?
Для розеток на кухне, где много мощной техники, я ставлю 2.5 мм², а на варочную панель — отдельную линию 6 мм².

Нужен ли заземляющий провод в старом доме?
Да, даже если в щитке нет общей шины заземления, прокладывать трехжильный кабель нужно обязательно на будущее.
