Электропроводка в гараже своими руками: что нужно знать?

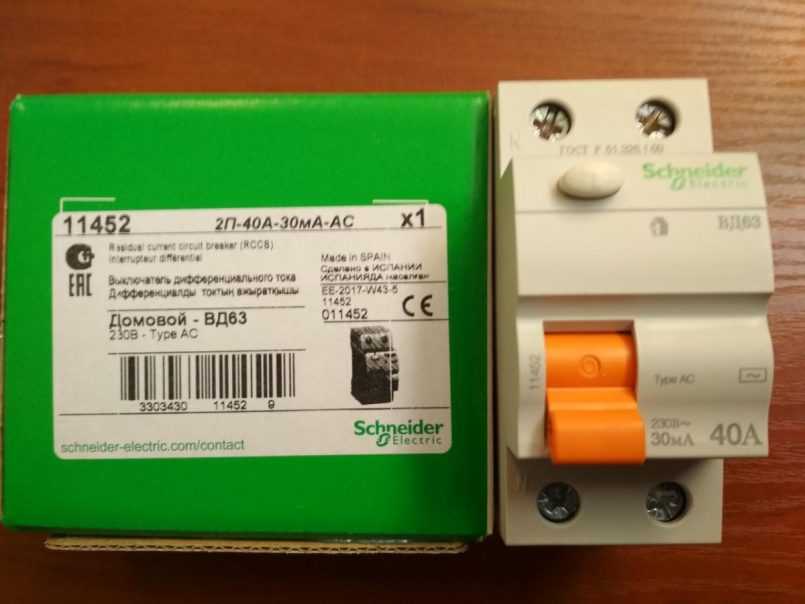

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Советы по технике безопасности

С электричеством шутки плохи, поэтому любого рода работы по прокладке электрокабелей и подключению электроприборов должны проводиться в строгом соответствии с положениями техники безопасности.

1. Прежде всего, работать можно исключительно при абсолютном отсутствии напряжения. Для отключения напряжения достаточно выключить автоматы в щитке либо же выкрутить обычные пробки, если у вас все еще установлены такие устаревшие элементы.
2. Работайте в удобной одежде, не сковывающей движений.
3. Для проведения любых операций можно использовать только качественный и целый электрический инструмент, без нарушенных соединений и неизолированых кабелей. Рукоятки всевозможных ручных инструментов предварительно обязательно изолируются при помощи предназначенной для данной цели ленты.
4. При выполнении высотных работ используйте специально предназначенные для этого козлы и помосты. Заменяя их стульями, бочками, блоками и прочими подобными конструкциями вы рискуете, прежде всего, собственной безопасностью.

Электропроводка в гараже своими руками

Отнеситесь к выполнению работы по устройству электропроводке с максимальной ответственностью. Не торопитесь, обдумывайте каждое свое дальнейшее действие. От правильности выполнения монтажа зависит безопасность, надежность и долговечность электропроводки. Любые ошибки могут привести к непоправимым последствиям, помните это. В остальном же следуйте инструкции и проблем не возникнет.

Удачной работы!

Монтаж освещения

При создании схемы необходимо учитывать некоторые детали:

Схема проводки должна создаваться во время формирования проекта строения. Рекомендуется скрытая прокладка. Если она невозможна, можно спрятать провода в пластиковые коробы.
Проводку следует делать во время постройки строения.
Если в помещении уже готовая отделка, подойдут два метода электропроводки – в коробе и штробах.
Для потолочных светильников понадобятся двухжильные кабели с сечением около 2 м2

Обратите особое внимание на изоляцию внутри кабеля, чтобы не произошло короткого замыкания.
Сделайте систему светильников с несколькими выключателями. Например, один на рабочем столе, другой – в месте для отдыха.. проводка в стене

проводка в стене

Установка электросчетчика в гараже

• Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу.
• Щиток с предохранительными устройствами для установки счетчика идеально подойдет.
• Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля.
• Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее.
• Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома.
• Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке).

• Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено.
• Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.
• Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении).
• Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны.
• Либо закупить розетки с учетом пожарной безопасности помещения.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники. Первый вариант более экономичный и долговечный, но в то же время и более дорогой

Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше

Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Как выбрать автомат по току подобрать автоматический.

Исходные данные: Гараж 6 на 4 метра, вводный кабель 2х4 медь, разводка к розеткам 2х2,5 медь. По автоматам много мало наменал их в амперах не много ли не мало ли те ли поставил (ставил все что были в загашнике)Спасибо за ответы. А что тут понимать, автоматы стоят какие положено или нет может заменить какой в большую или меньшую сторону (ампер) на схеме видно какие автоматы стоят и на какой проводке. Лучше бы знать, от чего питается входящая линия (какой автомат в начале). Одиночные автоматы в нулевом проводе запрещены уже 50 лет. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Исходим из одновременной работы, т.е то что может быть включено одновременно в работе.1. Два нагревателя, так как у них температурные датчики, и предугадать что они не включат обогреватели одновременно сложно = 4 к Вт3. Освещение = 0,8 к Вт (хотя здесь бы я помыслил о переходе на светодиодные светильники)Таким образом вероятное одновременное включение электроприборов составит 10,8 к В, что соответствует потребляемому току 49,1 А. При потребляемом токе 49,1 выбор сечения будет зависеть от способа прокладки.а) если прокладывать по воздуху то нужно брать кабель сечением 10 мм2 б) если прокладывать в земле , то нужно брать кабель 6 мм2.

Я склонен все же брать 10 мм 2Вопрос о количестве жил в кабеле, зависит от системы заземления которую вы примените. Так как мы имеем ток нагрузки 49,1 А то автомат нужно брать двух полюсный на 50А. Тип автомата С или В будет зависеть от значения тока КЗ. Так как это гараж и он относится к пожароопасным помещениям то нужно ставить УЗО на вводе, а тем более если вы примените систему заземления ТТ. Таким образом после счетчика нужно ставить УЗО на 63А /100 м АIV. Проводку внутреннего монтажа выполнить проводом ПВ1 1*10V. Розетка для плазморезки = 6 к Вт ДИФ автомат 32А/30м А, отходящий кабель ВВГ нг 3*4,02. 2 2 к Вт Здесь бы я все же разбил их на две группы и сделал бы так УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Освещение 0,8 к Вт Не знаю высоту установки светильников. УЗО 16А / 30 м А , потом автомат однополюсный 6А отходящий кабель ВВГ нг 3*1,5PS/ Типы автоматов С или В будут зависить от значения токов короткого замыкания.

Розетки для переносного инструмента ( две линии) 2 2 к Вт УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Лучше смотрится, когда не скрин-шот всего экрана, а вложение в сообщение. Картинку с экрана копируете себе, а потом вкладываете. Вводной автомат (защита вводной линии) должен быть не более 25А.4.

Как обычно, спрашивают про мелочь, а оказывается — нужно переделывать всё.1. нужно правильно выбрать вводной автомат

вгараже — померять сопротивление линии по методу чайника-вольтметра, посчитать ток КЗ. Одиночныеавтоматы в нулевом проводе запрещены уже 50 лет. Лучше бы знать, от чего питается входящая линия (какойавтомат в начале). Групповые это какие что парами на ввод или что соединены последовательно?

Заземляющий контур

Треугольник заземления

По требованиям обеспечения безопасности контур заземляющий объекта это необходимое условие. Для его осуществления применяются несколько железных прутов длинно два метра стальная полоса и гибкий медный поводок. Штыри забиваются в землю почти на всю длину, с применением полосы и сварки скрепляются штыри, образуя треугольник, затем поводок одним концом крепится к полученной конструкции, а другой конец проводится в распределительный щиток и крепится к шине, служащая для крепления заземления. А затем к этой данной крепятся все остальные используемые в гараже заземления.

В этой статье мы подробно рассмотрели, как правильно осуществить выбор нужного материала и как сделать электропроводку в гараже своими силами. Наиболее простым монтажом оказалось внешнее исполнение схемы питания, ведь ее легче всего осуществить и при желании модернизировать, а так же снять. Еще мы расскажем как выбрать печку для гаража.

Наружный способ монтажа

Электропроводка в гараже (фото для наглядности представлено) не обязательно должна быть скрытой: к интерьеру «домика для авто» не предъявляют высоких требований, а для металлических гаражей наружная электропроводка является единственно возможным решением.
Проще всего выполнить разводку с помощью пластиковых коробов. Их размеры выбираются в соответствии с толщиной и количеством кабелей. Крепят короба, выполняющие преимущественно декоративные функции, к кирпичным (бетонным) стенам и потолку с помощью дюбелей, а после окончания монтажа закрывают крышками на защелках.

Для гаражей из листового железа больше подходит пластиковая или металлическая гофрированная труба. Ее крепят хомутами к стенкам, для чего используют уже имеющиеся крепежи, соединяющие листы. Если для крепления хомутов необходимо сверлить отверстия в металле – под шляпки винтов с наружной стороны вставляют герметизирующие прокладки из мягкого металла (меди, алюминия): резиновые или пластиковые со временем разрушатся, и в образовавшиеся щели будет затекать дождевая вода.
Для наружной проводки необходимы розетки, выключатели и распределительные коробки наружного типа.

 Монтаж электрического щитка

1.    Каждый заранее подписанный кабель внутренней проводки вводят в электрический щиток. Для устройства последнего необходим металлический навесной или встраиваемый шкафчик (в зависимости от типа проводки), с дверцей.
2.    Устанавливается электросчетчик и группа автоматов, которые крепят на DIN-рейке.
3.    К счетчику подключается кабель, отходящий от вводного двухполюсника.
4.    Каждый кабель подключается фазным проводом к выводной клемме соответствующего расчетного нагрузке автомата.
5.    Входные клеммы соединяются общим проводом и подключаются к выходной клемме электросчетчика.
6.    Нулевые и заземляющие провода соединяются на отдельных колодках.

Будет не лишним установить устройство защитного отключения и реле напряжения: в случае критического изменения его амплитуды это реле мгновенно отключит внутреннюю сеть, тем самым спасет приборы от порчи.
Собирается электрощиток при отключенном вводном двухполюсном автомате. По окончании выполняется пробное включение и проверка работоспособности всех элементов сети.

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

• открытая;
• закрытая;
• смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант

В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Законно ли требование установки электросчетчика на улице 2020

В Украине приватизировано 98% жилищного фонда. В течение всего двадцатого века, наиболее широко применялись «Индукционные счётчики электроэнергии», благодаря их низкой стоимости и высокой надёжности в работе. В марте 2013 года был утвержден типовой договор предоставления энергоснабжения.

Рекомендуем прочесть: Окоф На Принтер С 2020 Года

Подобные договора заключаются и на оказание других коммунальных услуг. Подборка наиболее важных документов по запросу Замена электросчетчика (нормативно-правовые акты, формы, статьи, консультации экспертов и многое другое). Федеральный закон от 23.11.2009 N 261-ФЗ (ред.

Пошаговая инструкция монтажа

Рассмотрим, как сделать освещение в гараже. Провести электричество и монтировать кабель, розетки, выключатели, источники света не так сложно, можно сделать это самостоятельно, следуя пошаговой инструкции, соблюдая правила техники безопасности при работе с оборудованием и электричеством. Обязательно нужно ознакомиться с рекомендациями и прислушаться хотя бы на 65-70 процентов, потому что все советы взяты из примеров и случаев в реальной жизни.

1. Перед тем как сделать освещение в гараже, в качестве подготовительной работы необходимо начертить четкую схему с указанием источников электропитания, осветительных приборов, электрических приборов, трассы проводов, расположение точек входа розеток и выключателей. Такое представление поможет найти недостатки на этапе проектирования, когда еще есть возможность исправить. Поможет все купить, разобраться что нужно, ничего не забыв приобрести.
2. Купить в магазинах электротоваров необходимые материалы, инструменты, оборудование.
3. Разместить купленные приборы, как указано на схеме.
4. Установить распределительную коробку. Для каждого выключателя и розетки отдельный блок.
5. Проложить кабель к каждому источнику света, розетке и к главному электрощитку.
6. Следует распаять распределительную коробку.
7. Совершить пробный запуск для поиска неисправностей и недочетов.
8. Устранить найденные недочеты и неисправности, протестировать повторно.
9. Заняться декоративной финишной отделкой помещения.

Если не подведено электричество, то необходимо выбрать источник питания и подключить вместо электрощита. Для организации своего автономного электричества потребуется приобрести:

• Аккумулятор — емкость более 1000 А/ч.
• Инвертор.
• Зарядное устройство.
• Генератор — мощность более 7 Вт.

Более дешевый вариант подойдет только для организации источника питания для местного освещения:

• бензогенератор — мощность около 2 кВт;
• аккумуляторная батарея — емкость более 800 А/ч.

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Скрытая электропроводка в гаражеИсточник giropark.ru

Наружный способ

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

Наружная электропроводка в гаражеИсточник woodinmetal.ru

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

Видео описание

В видео показано, как надо правильно устанавливать распределительный щит в гараже:

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж

Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения

Лучше подобрать с запасом, как минимум, в 10%.
