Монтаж электрики в квартире начинается с детального планирования точек освещения. Прокладка проводки под натяжным потолком по ПУЭ требует предельной точности, так как после установки ПВХ или тканевого полотна доступ к кабелю будет полностью закрыт. В среднем на одну стандартную комнату уходит от 1 до 3 дней работы. Стоимость материалов для базового освещения варьируется от 5 до 15 тысяч рублей. Правильный подход к этому процессу исключает риск короткого замыкания и обеспечивает пожарную безопасность жилья.
Подготовительные этапы и теория
Электромонтажные работы относятся к категории повышенной сложности. Я всегда начинаю с проверки квалификации: если вы никогда не работали с напряжением 220В, лучше доверить этот этап профессионалу. Основная задача здесь — создать надежную сеть, которая прослужит десятилетия. Все кабели прокладываются строго до монтажа потолка, потому что натяжной потолок скрывает все коммуникации. Если допустить ошибку и оставить провод без гофры, при установке профиля или прогреве полотна тепловой пушкой есть риск повредить изоляцию.

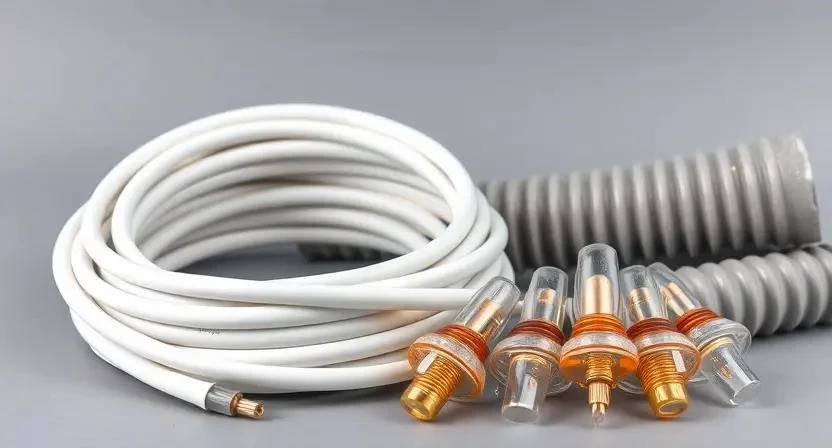

Перечень необходимых материалов
Для качественного монтажа я рекомендую использовать только сертифицированную продукцию. Основным стандартом является кабель ВВГнг-LS, где «нг» означает не поддерживающий горение, а «LS» — низкое дымовыделение при пожаре. Это критически важно для жилых помещений.
- Кабель ВВГнг-LS 3х1.5 (для освещения) — 50-100 м
- Кабель ВВГнг-LS 3х2.5 (для розеток/мощных приборов) — 30-60 м
- Гофрированная труба ПВХ (диаметр 16-20 мм) — 50 м
- Распределительные коробки (пластиковые, под потолок) — 3-5 шт.
- Клеммники Wago (разных серий для соединения) — 1 упаковка
- Дюбель-хомуты или пластиковые клипсы для кабеля — 100 шт.
- Подрозетники для выключателей — по количеству точек
- Изолента ПВХ (на всякий случай) — 1 рулон
| Материал | Расход на комнату (20м2) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 40 м | 60 руб/м | 2400 |
| Гофра ПВХ 20 мм | 40 м | 15 руб/м | 600 |
| Коробки распред. | 3 шт. | 120 руб/шт | 360 |
| Клеммы Wago | 20 шт. | 25 руб/шт | 500 |
| Клипсы кабельные | 80 шт. | 5 руб/шт | 400 |

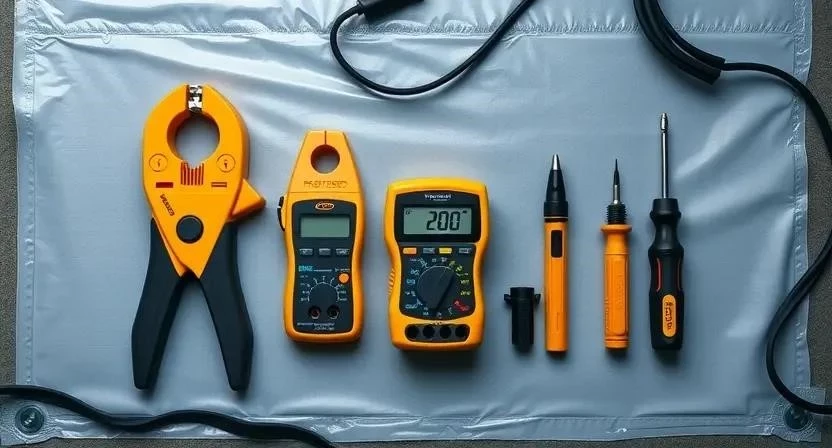

Инструментарий для электромонтажа
Подберите инструменты заранее, чтобы не бегать в магазин в разгар процесса. Качественный инструмент сокращает время работы в два раза и делает соединения более надежными.
- Перфоратор с бурами 6 мм — для фиксации гофры и коробок
- Стриппер — для быстрой и чистой зачистки изоляции
- Индикатор напряжения — проверка отсутствия тока (безопасность!)
- Лазерный уровень — разметка трасс и центровка люстр
- Лестница-стремянка — доступ к перекрытию
- Пассатижи и бокорезы — обрезка и гнутье кабеля
- Набор отверток (крест, шлиц) — затяжка клемм
Организация пространства в помещении
Сначала нужно подготовить комнату к грязным работам. Я заметил, что пыль от бетона проникает в самые неожиданные места, поэтому мебель лучше вынести полностью. Если это невозможно, накройте ее плотной полиэтиленовой пленкой. Стены и пол также застилаются пленкой в зонах сверления. Обязательно обеспечьте свободный доступ к электрощитку, чтобы в любой момент можно было обесточить линию. Помните о безопасности: работайте в перчатках и защитных очках, чтобы бетонная крошка не попала в глаза.
Подготовка поверхности потолка
Разметка точек освещения выполняется с помощью лазерного уровня. Я однажды столкнулся с ситуацией, когда заказчик хотел люстру строго по центру, но из-за кривизны стен визуальный центр сместился. Поэтому всегда сверяйте разметку с реальными границами комнаты. Очистите бетонное перекрытие от старой штукатурки или отслоившейся краски, чтобы клипсы держались крепко. Проверьте плоскость потолка: если есть сильные перепады, гофру придется крепить с большим шагом, чтобы она не провисала и не мешала натяжке полотна.
Технология прокладки электрики по шагам
Процесс монтажа требует системности. Я рекомендую строго следовать этому алгоритму, чтобы не пришлось переделывать работу после установки потолка.
- Составление схемы (1-2 часа). Рисуем на бумаге все точки: люстры, споты, выключатели. Определяем места расположения распределительных коробок.
- Разметка трасс (1 час). Наносим линии прокладки кабеля на потолок. Трассы должны быть строго параллельны или перпендикулярны стенам.

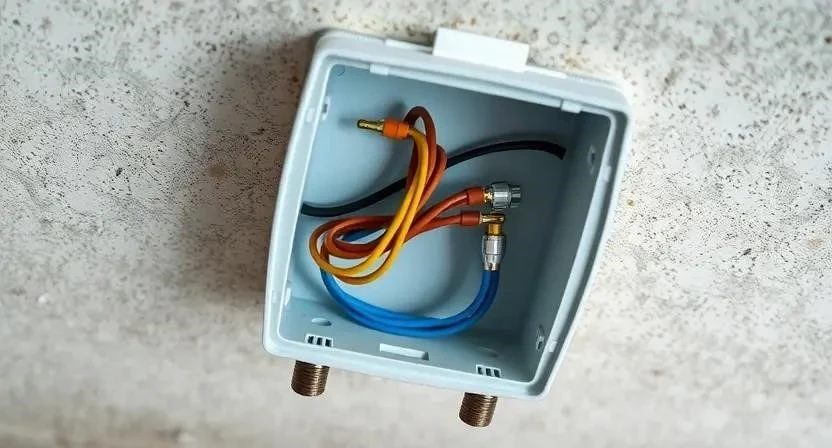

- Монтаж коробок (1-2 часа). Крепим распределительные коробки к перекрытию. Они должны быть доступны для обслуживания, но скрыты полотном.
- Прокладка кабеля в гофре (3-5 часов). Затягиваем кабель ВВГнг-LS в гофрированную трубу. Это защитит провод от перетирания и облегчит замену.

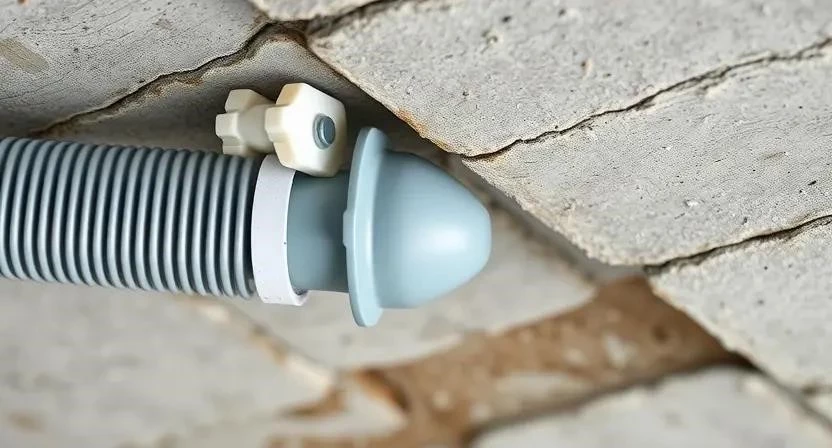

- Фиксация к перекрытию (2-3 часа). Крепим гофру клипсами или дюбель-хомутами с шагом 40-60 см. Провис кабеля недопустим.
- Подключение в коробках (2-4 часа). Соединяем провода с помощью клеммников Wago. Скрутки запрещены правилами ПУЭ.
- Установка выключателей (2 часа). Монтируем подрозетники в стены, подключаем фазный провод к клавишам.
- Прозвонка цепей (1 час). С помощью мультиметра проверяем отсутствие короткого замыкания и целостность каждой линии.
- Тестовое включение (30 мин). Подаем напряжение, проверяем работу каждого выключателя и светильника.
- Маркировка линий (30 мин). Подписываем каждый кабель в щитке и коробках (например, «Свет кухня», «Свет зал»).
- Финальная фиксация (1 час). Притягиваем все свободные концы кабеля к потолку, чтобы они не болтались и не повредили полотно.
| Этап работ | Время (среднее) | Нюансы монтажа |
|---|---|---|
| Разметка и схема | 3 часа | Сверка с планировкой мебели |
| Монтаж гофры и кабеля | 7 часов | Соблюдение параллельности линий |
| Коммутация (Wago) | 4 часа | Плотная затяжка клемм |
| Тестирование | 2 часа | Проверка заземления |
| Завершение | 2 часа | Маркировка и уборка |
Важные нюансы и требования ПУЭ
Соблюдение электротехнических норм — это не прихоть, а залог того, что ваша квартира не сгорит. Я считаю, что экономия на сечении провода недопустима. Согласно ПУЭ, для осветительных линий используется кабель сечением 1.5 мм², а для розеточных групп — 2.5 мм². Обязательно используйте трехжильный кабель с заземлением (желто-зеленый провод). Это защитит технику и людей от удара током при пробое изоляции.
| Тип линии | Сечение кабеля | Макс. нагрузка | Рекомендуемый автомат |
|---|---|---|---|
| Освещение | 1.5 мм² | ~3.5 кВт | 10А |
| Розетки | 2.5 мм² | ~5.5 кВт | 16А |
| Мощные приборы | 4.0 мм² | ~8.0 кВт | 25А |
| LED-ленты | 0.75 — 1.5 мм² | Зависит от БП | 6А — 10А |
| Кондиционер | 2.5 мм² | ~5.5 кВт | 16А |
Распространенные ошибки новичков
Многие пытаются сэкономить, что приводит к печальным последствиям. Я часто вижу одну и ту же ошибку: прокладку кабеля без гофры. В случае перегрева или механического повреждения гофра локализует проблему. Также недопустимо использовать кабель ПВС (гибкий многожильный) для стационарной проводки — он не предназначен для этого и имеет более высокую горючесть.
- Отсутствие заземления в цепях освещения.
- Использование скруток вместо клеммников.
- Слишком сильное натяжение кабеля (пережим изоляции).
- Размещение распределительных коробок в труднодоступных местах.
- Игнорирование маркировки проводов в щитке.
Однажды я исправлял работу «мастера», который проложил проводку прямо по профилю натяжного потолка. В итоге при включении мощной люстры кабель начал греться, и ПВХ-пленка в этом месте деформировалась. Это доказывает, что проводка должна быть жестко зафиксирована к бетонному перекрытию, а не висеть на конструкции потолка.
Расчет затрат на электромонтаж
Стоимость работ зависит от количества точек и сложности схемы. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки качественного инструмента. Сравним затраты для комнаты 20 м² с 5 точками освещения.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Комментарий |
|---|---|---|---|
| Материалы | 5 000 | 5 000 | Одинаково |
| Инструмент (аморт.) | 3 000 | 0 | Инструмент мастера свой |
| Работа электрика | 0 | 8 000 — 12 000 | Зависит от региона |
| 8 000 | 13 000 — 17 000 | Разница в 5-9 тыс. руб. |
Эксплуатация и уход после завершения
После того как проводка готова и протестирована, можно приступать к монтажу натяжного потолка. Однако я рекомендую провести повторную проверку контактов через год эксплуатации, если есть доступ к распределительным коробкам через отверстия для светильников. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет. При замене ламп используйте только те, которые соответствуют мощности, заложенной в проект, чтобы избежать перегрева проводов.
Альтернативные способы освещения
Если вы не хотите штробить или сверлить потолок, существуют и другие варианты. Беспроводные LED-системы на аккумуляторах подходят для декоративной подсветки, но не для основного света. Открытая проводка в стиле «ретро» с керамическими изоляторами сейчас в моде — она не требует гофры и становится частью дизайна. Также популярны модульные трековые системы, где один силовой кабель питает всю линию светильников, что упрощает монтаж.
Ответы на частые вопросы (FAQ)
Можно ли проложить проводку после установки потолка?
Практически невозможно без демонтажа полотна. Можно добавить одну точку через существующее отверстие, но полноценная разводка требует открытого доступа к перекрытию.
Обязательно ли использовать гофру?
Да, по правилам пожарной безопасности и для защиты кабеля от механических повреждений гофра обязательна.
Какой кабель лучше выбрать по ПУЭ?
Однозначно ВВГнг-LS. Он не горит и почти не дымит.
Где должны располагаться распределительные коробки?
На потолке, в доступных местах (обычно над выключателями или в центре комнаты), чтобы их можно было найти при ремонте.
Можно ли соединять провода скруткой?
Категорически нет. Скрутки окисляются, греются и могут привести к пожару. Используйте клеммы Wago или пайку с изоляцией.
Какое сечение провода нужно для светодиодной ленты?
Обычно достаточно 0.75 мм² или 1.5 мм², в зависимости от мощности блока питания и длины линии.
Как проверить проводку перед натяжкой потолка?
Используйте мультиметр для «прозвонки» цепей на короткое замыкание и включите все приборы на 15-20 минут, чтобы убедиться в отсутствии перегрева.
Что делать, если кабель касается профиля потолка?
Максимально плотно притяните кабель к бетону с помощью клипсы. Кабель не должен быть натянут как струна, но и не должен провисать, чтобы профиль не передавил изоляцию при натяжении полотна.
