Монтаж электрики в СИП-домах имеет свои критические особенности из-за горючести пенополистирола. Ошибка в выборе кабеля или способе прокладки может привести к пожару. Обычно такие работы занимают от 7 до 14 дней в зависимости от площади. Стоимость материалов стартует от 30 000 рублей для небольшого коттеджа. Правильная электропроводка в доме из сип панелей гарантирует безопасность и энергоэффективность жилья.
Подготовка к работе с пенополистиролом
Работа с СИП-панелями требует от мастера понимания структуры материала. Пенополистирол боится перегрева, поэтому любые искры или сильный нагрев недопустимы. Я считаю, что к таким задачам должен приступать только квалифицированный электрик. Начинать монтаж нужно на стадии завершения основного каркаса, но до начала чистовой отделки стен. Это позволяет свободно прокладывать трассы, не повреждая финишные покрытия.
Выбор необходимых материалов

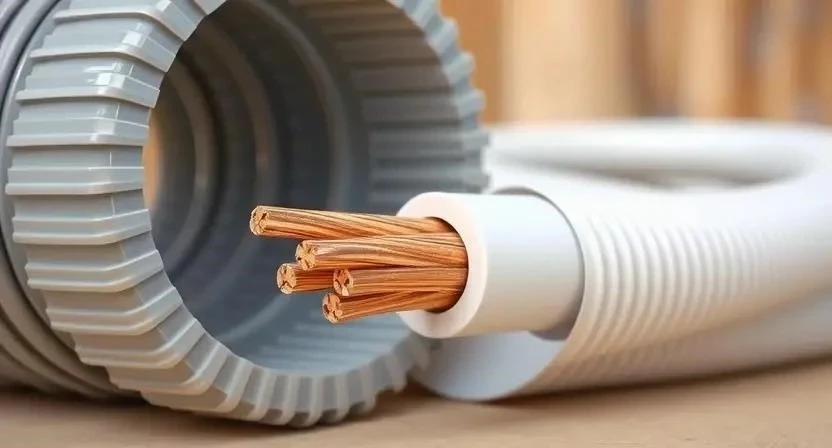

Для обеспечения пожарной безопасности используется только негорючий кабель. Оптимальный выбор — ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Провода обязательно укладываются в защитную гофру из ПВХ или ПНД. Я всегда подбираю сечение провода исходя из нагрузки: 2.5 мм² для розеток и 1.5 мм² для освещения.
- Кабель ВВГнг-LS 3х2.5 (для силовых линий)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофрированная труба ПВХ (серая или белая)
- Подрозетники для СИП-панелей (специальные или стандартные)
- Распределительные коробки негорючие
- Электрощит с DIN-рейкой
- Автоматические выключатели разного номинала
- Устройства защитного отключения (УЗО)
Расход кабеля в сип доме рассчитывается с запасом 15-20% на изгибы и подъемы. В среднем на одну комнату уходит от 50 до 100 метров провода.
Таблица 1. Расход и стоимость основных материалов
| Материал | Средний расход на 50 м² | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 120 м | 2.4 м | 70 руб/м | 8 400 руб |
| Кабель ВВГнг-LS 3х1.5 | 80 м | 1.6 м | 55 руб/м | 4 400 руб |
| Гофра ПВХ 20 мм | 150 м | 3 м | 25 руб/м | 3 750 руб |
| Подрозетники | 15 шт | 0.3 шт | 60 руб/шт | 900 руб |
| Распред. коробки | 8 шт | 0.16 шт | 120 руб/шт | 960 руб |

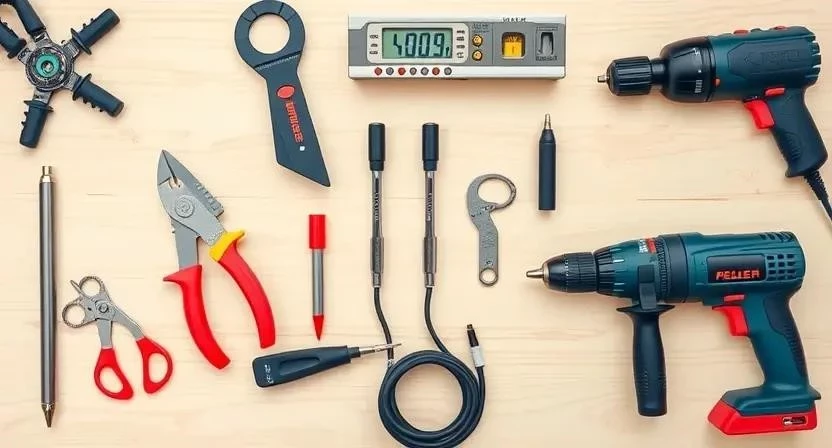

Инструментарий для разводки
Стандартный набор инструментов дополняется специфическим оборудованием для работы с панелями. Спецсверла позволяют делать аккуратные отверстия, не разрывая OSB-плиты. Я рекомендую использовать стриппер для быстрой зачистки изоляции, чтобы не повредить медные жилы. Мультиметр необходим для проверки целостности цепей перед подачей напряжения.
- Спецсверла по дереву и пластику
- Перфоратор (для бетонного основания/цоколя)
- Стриппер для зачистки кабеля
- Цифровой мультиметр
- Строительный уровень
- Строительный нож с острым лезвием
- Шуруповерт с набором бит
Организация пространства в помещении
Перед началом работ пространство полностью очищается от мусора. Пол застилается плотной пленкой или картоном. Это защищает поверхность от мелкой стружки и остатков изоляции. Геометрия помещений проверяется лазерным уровнем, чтобы розетки располагались строго горизонтально и вертикально.
Разметка и подготовка поверхности
Точки вывода розеток и выключателей отмечаются маркером на OSB-плите. Трассы прокладки кабеля должны идти строго вертикально или горизонтально. Я всегда проверяю, нет ли в планируемом месте прокладки силовых элементов каркаса или закладных. Это избавляет от необходимости менять маршрут кабеля в процессе сверления.
Технология монтажа электрики в сип домах
Процесс разводки требует строгого соблюдения последовательности. Я заметил, что спешка на этапе проектирования приводит к лишним отверстиям в стенах. Поэтому сначала создается детальная схема.
- Составление проекта и схемы электропроводки (1 день).

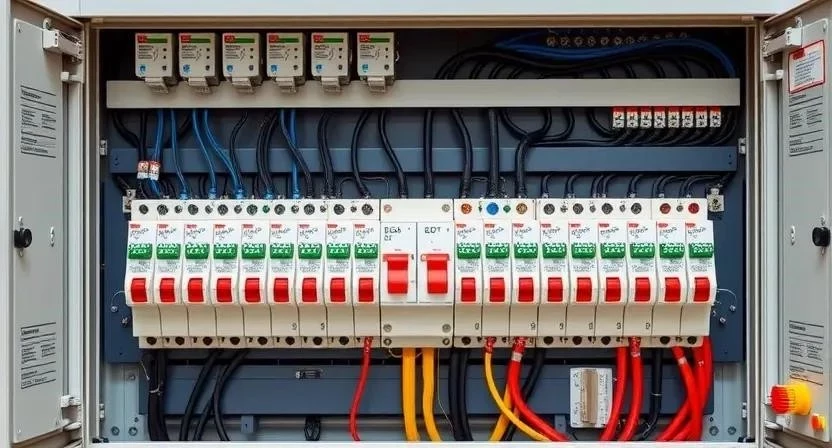

- Монтаж главного распределительного щита (4-6 часов).
- Прокладка магистральных линий в перекрытиях и полах (1-2 дня).
- Сверление отверстий в СИП-панелях под кабель (1 день).

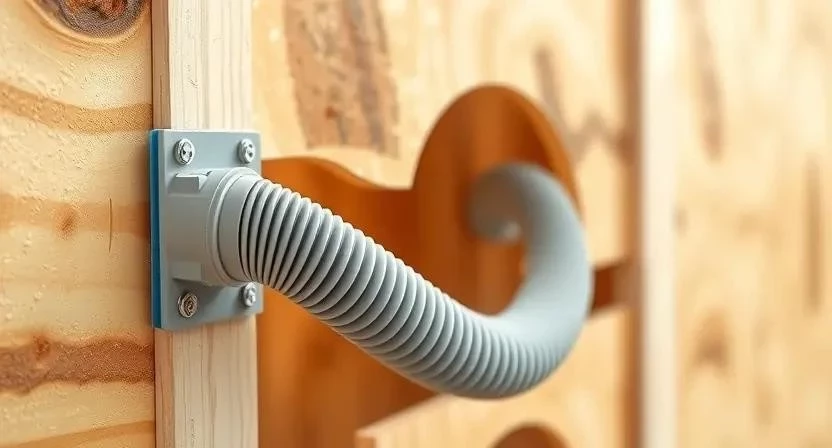

- Установка гофрированных труб ПВХ/ПНД (1 день).
- Затяжка кабеля в гофру (1 день).
- Монтаж распределительных коробок (6-8 часов).
- Установка подрозетников в СИП-панелях (1 день).
- Соединение проводов в коробках с помощью гильзовки или клемм (1 день).
- Подключение розеток и выключателей (1 день).
- Проверка изоляции и заземления мультиметром (4 часа).
- Тестовый запуск системы под нагрузкой (3 часа).
Однажды я забыл проложить запас кабеля в одной из комнат, и пришлось переделывать весь узел. Теперь я всегда оставляю 15-20 см запаса у каждой розетки для удобства монтажа механизмов.
Таблица 2. Сравнение типов кабелей для СИП-домов
| Тип кабеля | Пожаробезопасность | Рекомендация | |
|---|---|---|---|
| ВВГнг-LS | Высокая (не горит) | Высокая | Рекомендуется |
| NYM | Средняя | Средняя | Допустимо в гофре |
| ПВС | Низкая (горит) | Низкая | Запрещено для стационарной проводки |
| СИП (самонесущий) | Высокая | Высокая | Только для ввода в дом |
| ШВВП | Очень низкая | Низкая | Только для подключения приборов |
Технические нюансы и секреты
При монтаже важно следить за температурой в помещении — она не должна быть ниже +5°C, иначе пластик гофры становится хрупким. Я рекомендую герметизировать все отверстия в панелях специальной пеной или герметиком. Это сохраняет энергоэффективность дома и препятствует сквознякам. Также учитывайте минимальную усадку СИП-домов, оставляя небольшие петли кабеля в местах примыкания к перекрытиям.
Типичные ошибки новичков
Самая опасная ошибка — прокладка кабеля без гофры. Видел объект, где кабель проложили напрямую в пенополистирол. При монтаже гипсокартона саморез пробил изоляцию, что привело к короткому замыканию. Также недопустимо использовать дешевые горючие материалы или занижать сечение провода для экономии.
- Отказ от использования гофрированной трубы.
- Применение кабеля без индекса «нг» (негорючий).
- Отсутствие заземления в розетках.
- Слишком глубокое сверление с повреждением внешней плиты OSB.
- Использование скруток вместо сварки или клеммников.
- Игнорирование УЗО в мокрых зонах.
- Неправильный расчет нагрузки на одну линию.
Расчет стоимости электромонтажа
Цена зависит от количества точек и сложности проекта. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует наличия всех инструментов. Я считаю, что найм профи оправдан, если вы не уверены в своих навыках работы с электричеством.
Таблица 3. Сравнение стоимости: своими руками vs мастер
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Инструмент (аренда/покупка) | 5 000 | 0 (у мастера свой) | -5 000 |
| Работа по монтажу | 0 | 40 000 | 40 000 |
| 30 000 | 65 000 | 35 000 |
Эксплуатация и уход за сетью
После завершения работ систему нужно проверять раз в 3-5 лет. Контролируйте работу УЗО нажатием кнопки «Тест». Правила эксплуатации просты: не перегружайте сеть мощными приборами через дешевые удлинители. Срок службы качественной медной проводки в гофре составляет более 25 лет.
Альтернативные способы разводки
Если скрытая проводка кажется слишком сложной, можно выбрать открытый монтаж в стиле лофт. Кабели укладываются в аккуратные металлические трубки или винтажные провода на изоляторах. В одном из проектов я предложил заказчику открытую проводку для гаражной части СИП-дома. Это сэкономило нам два дня работы по сверлению панелей и упростило доступ к сети для будущего ремонта.
Также существуют беспроводные системы управления освещением, которые минимизируют количество проводов в стенах. Для максимальной защиты в некоторых зонах я использую металлорукав вместо ПВХ-гофры.
Часто задаваемые вопросы (FAQ)
Можно ли штробить СИП-панели?
Штробление в классическом понимании (вырезание глубоких каналов) запрещено, так как это нарушает целостность и прочность панели. Используется только сверление отверстий.
Какой кабель самый безопасный?
ВВГнг-LS — золотой стандарт для СИП-домов благодаря отсутствию горения и низкому дымовыделению.
Обязательно ли использовать гофру?
Да, гофра защищает кабель от механических повреждений при отделке и создает дополнительный барьер.
Как избежать перегрева проводов в утеплителе?
Используйте кабель с правильным сечением (не занижайте его) и не укладывайте слишком много линий в одну узкую гофру.
Нужно ли заземление в СИП-доме?
Безусловно. Заземление защищает людей от удара током при пробое изоляции прибора.
Можно ли прокладывать проводку по полу?
Да, но только в защитной трубе и с учетом того, чтобы не повредить её при укладке чистового пола.
Что делать, если кабель проложен без гофры?
В таком случае следует максимально осторожно проводить отделочные работы, чтобы не пробить провод саморезом.
Какое УЗО выбрать?
Рекомендую ставить общее УЗО на дом и отдельные устройства на «мокрые» зоны (ванная, кухня) с током утечки 10-30 мА.
Меры безопасности при монтаже
Работа с электричеством требует предельной осторожности. Всегда используйте диэлектрические перчатки и защитные очки при сверлении. При работе с химическими герметиками обеспечьте проветривание помещения. Категорически запрещено проводить любые работы под напряжением — сначала полное обесточивание щитка. При работе на стремянках убедитесь в их устойчивости, чтобы избежать падений.
