Монтаж электропроводки в квартире своими руками

Обновление электрики в квартире обычно занимает от 10 до 20 дней. Это трудоемкий процесс, требующий предельной точности. Монтаж электропроводки своими руками позволяет сэкономить до 40% бюджета за счет отсутствия оплаты услуг бригады. Однако работа сопряжена с рисками, поэтому требует строгого соблюдения норм безопасности. Правильный подход гарантирует, что сеть прослужит десятилетиями без коротких замыканий.

Основы и подготовка к работе

Перед тем как брать в руки инструмент, нужно оценить сложность объекта. Базовые знания электрики обязательны. Я помню, как первый раз открыл ПУЭ — поначалу показалось, что это сложный технический язык, но без этих норм лезть в щиток просто опасно. Основные правила ПУЭ регламентируют сечение проводов и способы их соединения. Время выполнения работ зависит от площади и количества точек. Оптимально проводить монтаж на этапе черновых работ, когда стены еще не зафинишены.

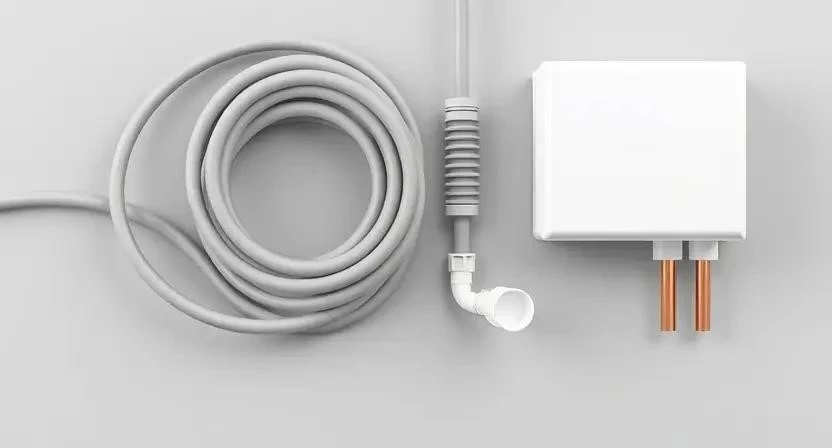

Выбор необходимых комплектующих

Качество материалов напрямую влияет на пожарную безопасность дома. Я всегда использую кабель с индексом «нг-LS», так как он не поддерживает горение и выделяет минимум дыма. Для розеток подходит сечение 2.5 мм², для освещения — 1.5 мм².

• Кабель ВВГнг-LS (разного сечения)
• Подрозетники для гипсокартона или бетона
• Распределительные коробки
• Гофрированная труба (ПВХ или ПНД)
• Автоматические выключатели
• УЗО (устройство защитного отключения)
• Клеммники Wago
• Изолента ПВХ
• Электрощит на нужный модуль

Расход кабеля рассчитывается по формуле: длина трасс от щитка до каждой точки плюс запас 10-15% на изгибы и соединения.

Таблица 1. Расход и стоимость материалов (на комнату 15 м²)

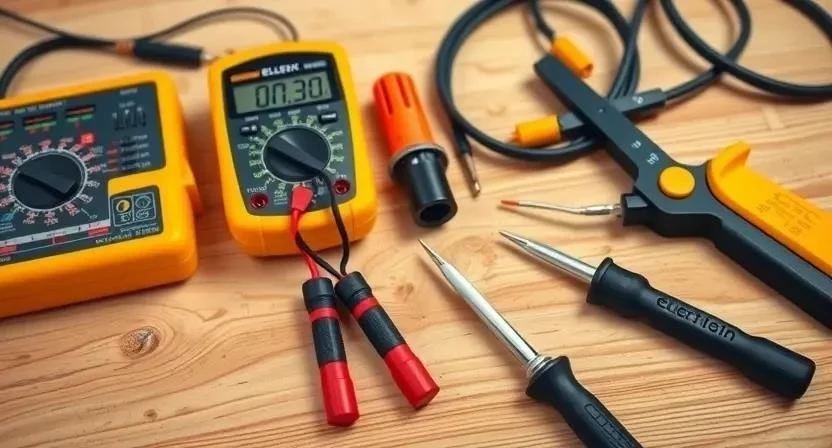

Инструментарий электрика

Правильный инструмент ускоряет работу в два раза. Для штробления стен лучше арендовать профессиональный штроборез с пылесосом, чтобы не засыпать всю квартиру бетонной пылью. Стриппер позволяет зачищать кабель за секунды, не повреждая жилы.

• Перфоратор с набором буров
• Штроборез (или болгарка с алмазным диском)
• Стриппер для зачистки изоляции
• Набор диэлектрических отверток
• Мультиметр или вольтметр
• Строительный уровень
• Ступенька-лестница

Таблица 2. Назначение инструментов и альтернативы

Организация рабочего пространства

Перед началом работ нужно полностью очистить комнаты от мебели. Все поверхности, которые нельзя вынести, накрываю плотной полиэтиленовой пленкой. Это сбережет время на последующую уборку. Организую зону для хранения кабеля, чтобы он не путался под ногами. Строительный мусор выношу сразу в мешках, так как бетонная крошка очень быстро забивает все щели в полу.

Разметка и подготовка стен

Сначала определяю точки расположения всех розеток и выключателей. Проверяю стены на прочность: если штукатурка сыпется, ее нужно счистить. Чтобы кабель в штробе держался крепко, наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это улучшит адгезию раствора при заделке каналов. Размечаю трассы строго вертикально и горизонтально, никаких диагоналей, иначе при монтаже полки или картины можно попасть в провод.

Этапы проведения электромонтажных работ

Процесс требует последовательности. Я заметил, что если пропустить хотя бы один этап подготовки, в конце приходится переделывать всю линию.

1. Составление схемы и расчет нагрузок. Определяю, какие приборы будут работать одновременно. (2-4 часа)
2. Разметка трасс. Наношу линии на стены карандашом или маркером. (3-5 часов)
3. Штробление. Прорезаю каналы под кабель и бурю отверстия под подрозетники. (1-2 дня)

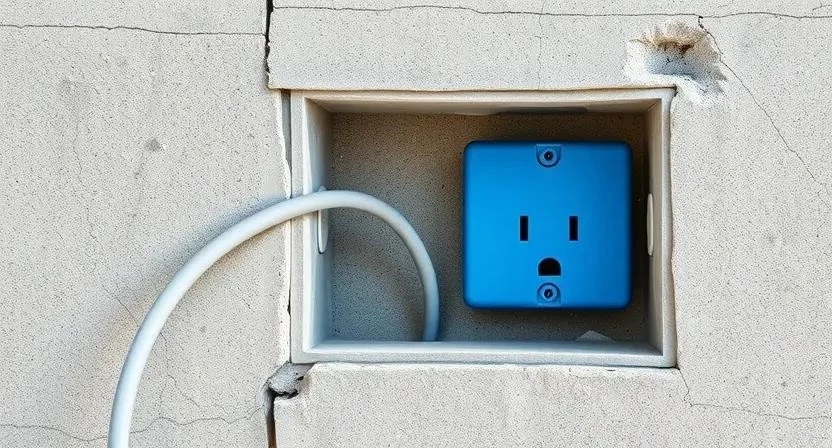

4. Установка подрозетников. Фиксирую их на гипсовый раствор по уровню. (4-6 часов)
5. Прокладка кабеля. Затягиваю провода в гофру и укладываю в штробы. (1-2 дня)
6. Монтаж коробок. Устанавливаю распределительные коробки в верхней части стен. (3-5 часов)
7. Зачистка и соединение. Снимаю изоляцию и соединяю жилы клеммниками. (1 день)

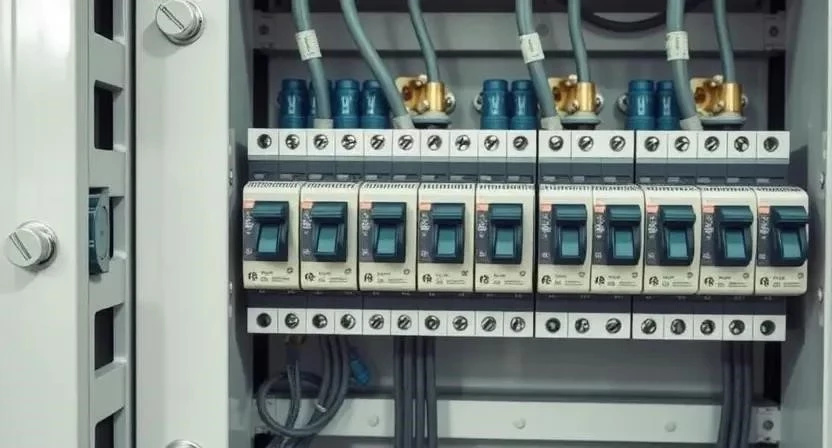

8. Сборка щитка. Устанавливаю автоматы и УЗО, подключаю группы. (5-8 часов)
9. Установка фурнитуры. Монтирую розетки, выключатели и люстры. (1 день)
10. Проверка и запуск. Тестирую сеть мультиметром и подаю напряжение. (2-3 часа)

Таблица 3. Пошаговый план работ по времени

Когда штробил стены в спальне, обнаружил старую алюминиевую проводку, которая буквально рассыпалась в руках. Пришлось полностью менять трассы, так как старый кабель был в критическом состоянии.

Технические тонкости монтажа

Соблюдайте температурный режим: при работе с гипсовой штукатуркой в помещении должно быть не ниже +5°C. Важен радиус изгиба кабеля — не сгибайте провод под острым углом, иначе повредите внутреннюю изоляцию. Для заземления использую отдельный желто-зеленый провод, который идет от каждой розетки до общего щитка. Все материалы должны быть совместимы: не используйте ПВХ-гофру в местах с высокой температурой.

Ошибки, которых стоит избегать

Новички часто пытаются сэкономить на сечении кабеля, что приводит к перегреву стен. Один раз решил сэкономить и поставил автомат на 25А там, где нужно было 16А. В итоге кабель начал греться — пришлось все переделывать, чтобы избежать пожара.

1. Использование скруток вместо клеммников (опасно!).
2. Отсутствие заземления в «мокрых» зонах (ванная, кухня).
3. Прокладка кабеля по диагонали стены.
4. Использование одного автомата на всю квартиру.
5. Неправильный подбор сечения провода под мощность прибора.

Финансовая сторона вопроса

Самостоятельный монтаж существенно дешевле, но требует затрат на аренду инструмента. Основная экономия идет на оплате работы электрика, которая сейчас стоит довольно дорого.

Таблица 4. Сравнительная смета (квартира 40 м²)

Эксплуатация и проверка системы

После завершения работ не спешите забыть об электрике. Через полгода рекомендую подтянуть винтовые контакты в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Контролируйте нагрузку на сеть: не включайте в один удлинитель чайник, стиральную машину и обогреватель. Срок службы качественного медного кабеля ВВГнг составляет около 30 лет.

Другие способы разводки

Если стены нельзя штробить, используйте открытую проводку. Ретро-стиль с керамическими изоляторами выглядит эстетично и не требует разрушения поверхностей. Также существуют пластиковые кабельные каналы — это самый быстрый, хотя и менее красивый вариант. Для управления светом в некоторых зонах можно поставить беспроводные выключатели, чтобы не тянуть провода через весь потолок.

Меры безопасности

Работа с электричеством не прощает ошибок. Обязательно используйте диэлектрические перчатки и защитные очки при штроблении. Перед любым касанием проводов проверяйте отсутствие напряжения индикатором или мультиметром. Никогда не работайте под напряжением! При использовании химии или растворителей обеспечьте сквозное проветривание. Работа на высоте выполняется только с устойчивой лестницы, зафиксированной помощником.

Ответы на частые вопросы

Какой кабель выбрать для розеток?
Однозначно ВВГнг-LS сечением 3х2.5 мм².

Можно ли использовать скрутки?
Нет, скрутки со временем окисляются и греются. Используйте клеммники Wago или пайку с изоляцией.

Зачем нужна гофра?
Она защищает кабель от механических повреждений и позволяет заменить провод без демонтажа стен.

Как выбрать автомат в щиток?
Исходя из мощности нагрузки. Для освещения обычно ставят 10А, для розеток — 16А.

Что такое заземление и зачем оно нужно?
Это защитный провод, который отводит ток утечки в землю, предотвращая удар током при поломке прибора.

Можно ли штробить несущие стены?
Можно, но только вертикально и на небольшую глубину, чтобы не нарушить прочность конструкции.

Как рассчитать сечение провода?
По формуле мощности: чем выше ток (Амперы), тем толще должно быть сечение меди.

Что делать, если выбивает автомат?
Проверить, не перегружена ли линия, или найти прибор с коротким замыканием.
