Монтаж электропроводки в квартире требует предельной точности и строгого соблюдения норм безопасности. Ошибки при монтаже электропроводки часто приводят к коротким замыканиям или даже пожарам. Средняя стоимость материалов для небольшой однушки начинается от 30 000 рублей, а время выполнения работ занимает от двух до четырех недель. Правильный подход исключает необходимость переделывать ремонт после чистовой отделки.
Базовые требования к подготовке
Работа с электрикой относится к категории повышенной сложности. Я всегда начинаю с изучения основ электротехники, чтобы понимать разницу между фазой и нулем. Без базовых знаний ПУЭ (Правил устройства электроустановок) приступать к делу опасно. Если в доме старый фонд с алюминиевыми проводами или требуется сложная автоматизация, лучше вызвать профессионального электрика. Самостоятельный монтаж возможен при стандартной разводке розеток и освещения.
Подбор необходимых материалов

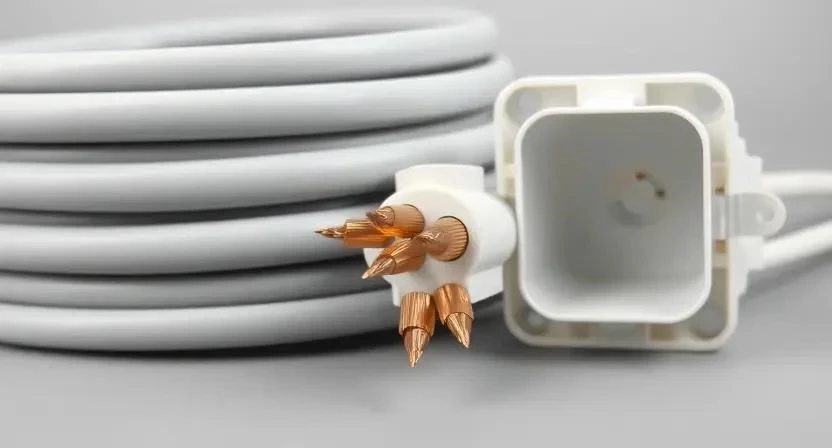

Для надежной сети я использую только медный кабель марки ВВГнг (не поддерживающий горение). Важно правильно подобрать сечение: для розеток — 2.5 мм², для освещения — 1.5 мм². В качестве защиты кабеля в бетонных стенах применяется ПВХ-гофра. Расход кабеля обычно рассчитывается с запасом 15% от общей длины трасс.
- ВВГнг-LS 3х2.5 — силовой кабель для розеток и мощных приборов.
- ВВГнг-LS 3х1.5 — провод для осветительных приборов и выключателей.
- Гофрированная труба (16-20 мм) — защита кабеля от механических повреждений.
- Подрозетники — пластиковые стаканы для установки розеток в стену.
- Распределительные коробки — места соединения проводов.
- Автоматические выключатели — защита линий от перегрузки.
- УЗО (Устройство защитного отключения) — защита людей от удара током.
- Клеммники Wago — быстрые и надежные соединения проводов.
| Материал | Сечение/Размер | Назначение | Примерная цена за метр/ед. |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 2.5 мм² | Розетки, кухня | 80-120 руб. |
| Кабель ВВГнг-LS 3х1.5 | 1.5 мм² | Свет, выключатели | 60-90 руб. |
| Гофра ПВХ | 20 мм | Защита кабеля | 15-25 руб. |
| Подрозетник | 60 мм | Монтаж розетки | 30-50 руб. |
| Автомат (16А) | DIN-рейка | Защита розеток | 250-500 руб. |

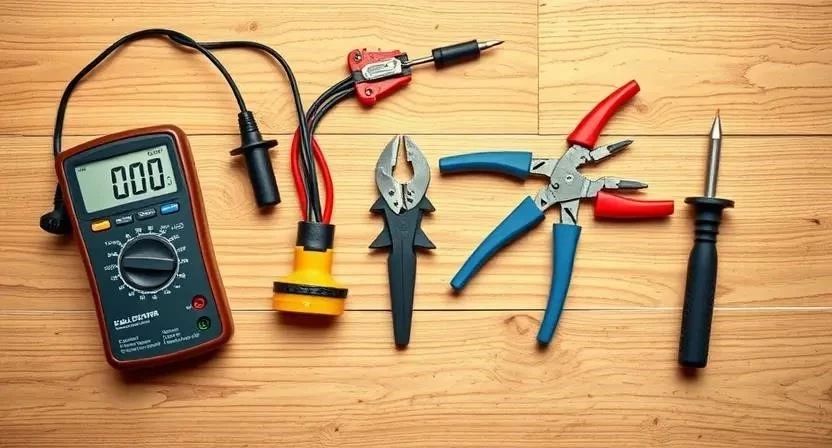

Инструментарий для электромонтажа
Качественный инструмент ускоряет работу и гарантирует безопасность соединений. Стриппер позволяет снимать изоляцию, не повреждая жилу кабеля. Мультиметр необходим для проверки целостности цепи и поиска обрывов. Перфоратор с насадкой-штроборезом значительно облегчает прокладку каналов в бетоне. Я рекомендую арендовать профессиональный штроборез с пылесосом, чтобы не засыпать всю квартиру строительной пылью.
| Инструмент | Назначение | Приоритет |
|---|---|---|
| Стриппер | Снятие изоляции | Обязательно |
| Индикаторная отвертка | Поиск фазы | Обязательно |
| Пассатижи / Кусачки | Резка и загиб проводов | Обязательно |
| Перфоратор | Штробление стен | Обязательно |
| Мультиметр | Замер напряжения и прозвонка | Желательно |
| Уровень | Выравнивание розеток | Желательно |
Организация рабочего пространства
Сначала нужно полностью освободить помещение от мебели. Я застилаю пол плотной полиэтиленовой пленкой, так как бетонная пыль проникает везде. Для защиты окон и дверей использую малярный скотч и пленку. При штроблении обязательно открываю окна и ставлю промышленный вентилятор. Весь строительный мусор собираю в плотные мешки сразу после каждой комнаты.
Подготовка стен и разметка
Точное расположение точек питания определяет удобство эксплуатации жилья. Я наношу разметку карандашом, отмечая высоту розеток (обычно 30 см от пола) и выключателей (90 см). Штробы прорезаются строго вертикально или горизонтально. Диагональная прокладка запрещена ПУЭ. Глубина каналов должна быть такой, чтобы кабель в гофре не выступал над поверхностью стены. После штробления я очищаю пазы от пыли и обрабатываю их грунтовкой для лучшей адгезии штукатурки.
Технология монтажа по шагам
Процесс требует системности. Я однажды допустил ошибку, забыв проложить кабель к одной из розеток, и пришлось снова штробить готовую стену. Чтобы этого не случилось, следуйте четкому плану.
- Проектирование схемы (4-8 часов). Рисую план расположения всех приборов и линий.
- Разметка на стенах (6-10 часов). Отмечаю трассы и места установки коробок.
- Штробление (20-40 часов). Прорезаю каналы перфоратором.
- Установка подрозетников (8-12 часов). Врезаю стаканы в стены по уровню.
- Монтаж распределительных коробок (4-6 часов). Закрепляю точки соединений.
- Прокладка кабеля (15-25 часов). Затягиваю провода в гофру и фиксирую их клипсами.

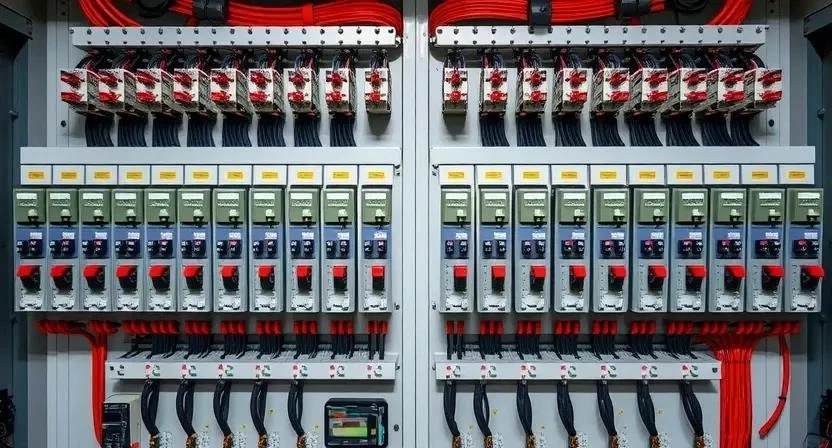

- Сборка электрощитка (8-16 часов). Устанавливаю автоматы и УЗО на DIN-рейку.
- Соединение проводов (10-20 часов). Соединяю жилы в коробках с помощью клеммников.
- Проверка изоляции (4-6 часов). Прозваниваю все линии мультиметром.
- Установка механизмов (6-10 часов). Монтирую розетки и выключатели.
При прокладке кабеля важно не допускать резких перегибов. Радиус изгиба должен быть не менее десяти диаметров кабеля. Я всегда оставляю запас провода в 15-20 см в каждой коробке и подрозетнике для удобства последующего ремонта.
Технические нюансы и нормы
Температура в помещении при монтаже должна быть от +5 до +30 градусов. В слишком холодном помещении изоляция кабеля становится хрупкой и может треснуть. Я строго слежу за совместимостью материалов: не использую алюминиевые скрутки с медными жилами. Согласно ПУЭ, силовые кабели должны идти отдельно от слаботочных (интернет, ТВ), с разрывом минимум 20 см, чтобы избежать наводок.
Разбор критических ошибок
Многие новички пытаются сэкономить на сечении кабеля, используя 1.5 мм² для кухни. Я заметил, что при одновременном включении чайника и духовки такой провод начинает греться, что ведет к оплавлению изоляции. Отсутствие заземления — еще один серьезный промах, который делает использование стиральной машины опасным.
- Скрутки проводов. Заменяю их на клеммники или пайку с изоляцией. Скрутки окисляются и искрят.
- Неправильный автомат. Ставлю 16А на розетки и 10А на свет. Слишком мощный автомат не сработает при перегрузке, и сгорит кабель.
- Прокладка кабеля по диагонали. Переделываю трассы на прямые линии. Это упрощает поиск провода при сверлении стен.
- Игнорирование УЗО. Обязательно устанавливаю защиту в «мокрых» зонах (ванная, кухня).

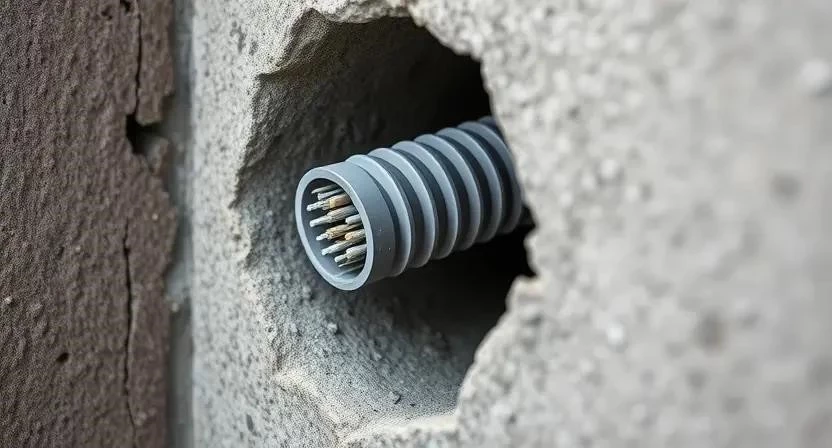

- Отсутствие гофры в бетоне. Заключаю кабель в трубу, чтобы защитить его от давления бетона и грызунов.
Расчет затрат на электромонтаж
Стоимость работ зависит от количества точек. Я рассчитал смету для квартиры площадью 40 м² с 20 розетками и 5 светильниками.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 35 000 руб. | 35 000 руб. | 0 руб. |
| Инструмент (аренда/покупка) | 7 000 руб. | 0 руб. | -7 000 руб. |
| Работа | 0 руб. | 45 000 руб. | 45 000 руб. |
| 42 000 руб. | 80 000 руб. | 38 000 руб. |
Я сэкономил на гофре, купив её оптом в рулонах по 100 метров, что снизило цену за метр почти в полтора раза.
Эксплуатация и проверка системы
После завершения всех работ я провожу нагрузочный тест. Включаю несколько мощных приборов в одну линию и замеряю температуру кабеля в щитке. Все провода в электрощите маркирую бирками («Кухня», «Свет зал»), чтобы не гадать при поиске неисправности. Ревизию соединений в коробках рекомендую проводить раз в 5-7 лет, особенно если используются зажимные клеммы.
Варианты реализации проводки
Выбор метода прокладки зависит от состояния стен и бюджета. Скрытая проводка эстетичнее, но требует грязных работ. Открытый монтаж быстрее и проще в обслуживании.
- Скрытая в штробах — самый эстетичный вариант, кабель прячется под штукатурку.
- Открытая в кабель-каналах — быстро, дешево, подходит для гаражей или офисов.
- Открытая на клипсах — используется в стиле лофт с применением винтажного кабеля.
- В гофре по потолку — удобно при монтаже натяжного потолка.
- В фальш-стенах — прокладка за гипсокартоном без штробления.
- Беспроводные выключатели — современные решения на радиосигнале для управления светом.
- Умные реле — установка модулей в подрозетники для удаленного контроля.
Ответы на частые вопросы
Можно ли соединять медь и алюминий?
Напрямую — категорически нет. Из-за разного коэффициента расширения возникает окисление и нагрев. Используйте специальные переходные клеммники или болтовое соединение с шайбой.
Какой автомат ставить на розетки?
Для стандартных розеток с кабелем 2.5 мм² оптимален автомат на 16 Ампер.
Нужна ли гофра в бетонных стенах?
Да, она защищает кабель от химического воздействия бетона и позволяет заменить провод без демонтажа стены.
Можно ли использовать изоленту для соединений?
Изолента — это дополнительная изоляция, а не способ соединения. Сами провода соединяйте клеммами Wago или пайкой.
Что делать, если кабель поврежден при штроблении?
Необходимо полностью заменить поврежденный отрезок. Латать провод изолентой внутри стены опасно.
Зачем нужно УЗО?
Оно отключает питание при утечке тока (например, если человек коснулся оголенного провода), предотвращая смертельный удар.
Как рассчитать количество кабеля?
Сложите длину всех линий по схеме и прибавьте 15-20% на подъемы, спуски и запасы в коробках.
Меры безопасности
Работа с электричеством не прощает ошибок. Всегда отключайте вводной автомат в щитке перед началом работ. Используйте диэлектрические перчатки и инструменты с изолированными ручками. При работе с перфоратором обязательно надевайте защитные очки и респиратор, чтобы не вдыхать бетонную пыль. Никогда не работайте с электрикой в сырых помещениях или с мокрыми руками. Если вы чувствуете запах горелого пластика или видите искрение — немедленно обесточьте сеть.
