Монтаж кабеля для видеонаблюдения и домофона

Монтаж систем безопасности начинается с грамотного планирования кабельных трасс, чтобы избежать помех в сигнале и повреждения линий. В среднем прокладка кабеля в небольшом частном доме занимает от 2 до 3 дней активной работы. Стоимость материалов для базового комплекта варьируется от 5 000 до 20 000 рублей в зависимости от длины линий. Чтобы понять, как проложить кабель для камер видеонаблюдения и домофона, нужно учитывать технические особенности слаботочных систем. Правильный подход гарантирует стабильную работу видеорегистратора и четкую связь через домофон.

Особенности подготовки к работе

Оценка сложности объекта позволяет избежать сюрпризов в процессе монтажа. Я всегда начинаю с изучения материала стен: бетон с арматурой потребует мощного перфоратора, а гипсокартон обходится простым резаком. Для работы нужны базовые навыки электромонтажа и умение пользоваться обжимным инструментом. Обычно на планирование и разметку уходит около 3-4 часов, а сама протяжка зависит от количества точек. Оптимально проводить работы до чистовой отделки стен, чтобы скрыть провода в штробах или под штукатуркой.

Перечень необходимых материалов

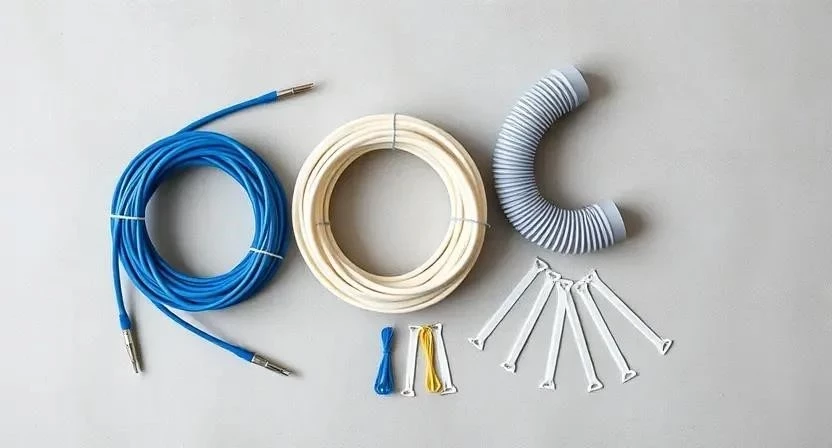

Выбор кабеля зависит от типа системы: аналоговая или IP. Для современных камер чаще всего используют витую пару, а для старых систем — коаксиал. Чтобы линии служили долго, их обязательно защищают гофрой или кабель-каналом.

• Кабель UTP (витая пара) категории 5e для IP-камер.
• Коаксиальный кабель для аналоговых систем.
• Гофрированная труба ПВХ для скрытой прокладки.
• Пластиковые кабель-каналы для открытого монтажа.
• Дюбель-хомуты для фиксации кабеля к стене.
• Пластиковые стяжки (нейлоновые) разных размеров.
• Коннекторы RJ-45 для сетевого оборудования.
• Разъемы BNC для коаксиального кабеля.
• Монтажные коробки для защиты соединений.
• Распределительный щиток для сбора всех линий.

Расход кабеля рассчитывается по формуле: длина трассы от регистратора до камеры плюс запас 1-1.5 метра с каждой стороны. На площадь 50 м² обычно уходит около 100-150 метров кабеля.

Инструментарий для монтажа

Качественный инструмент сокращает время работы в два раза. Я рекомендую использовать профессиональный стриппер, так как обычным ножом легко повредить жилу кабеля, что приведет к затуханию сигнала.

• Перфоратор — сверление отверстий в бетоне и кирпиче.
• Шуруповерт — крепление кабель-каналов и коробок.
• Стриппер — быстрая и аккуратная зачистка изоляции.

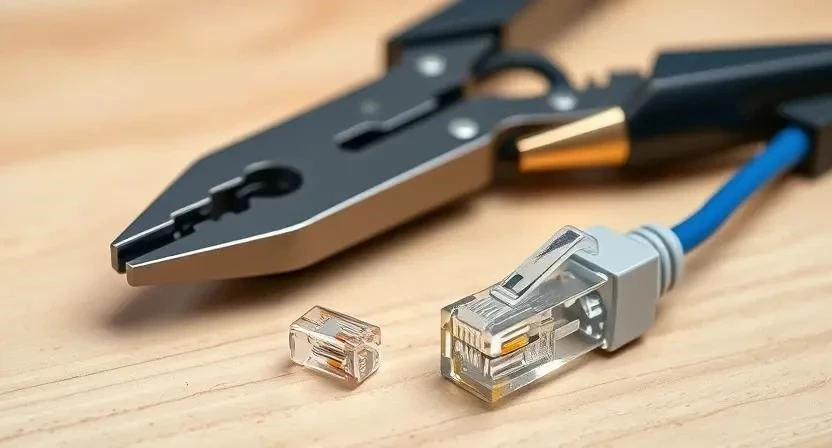

• Кримпер (обжимка) — установка коннекторов RJ-45 и BNC.
• Строительный уровень — ровная установка кабель-каналов.
• Лестница-стремянка — работа на высоте до 3 метров.
• Стяжки нейлоновые — фиксация пучков кабеля.

Организация рабочего пространства

Перед началом работ нужно освободить доступ к стенам и потолку. Отодвиньте мебель минимум на метр от предполагаемой трассы. Чтобы строительная пыль не осела на технике, накройте мебель и пол полиэтиленовой пленюшкой. Выделите отдельный стол для обжимки кабелей, где будет достаточно света и места для инструментов.

Подготовка поверхностей и разметка

Разметка трасс — самый ответственный этап. Я всегда использую детектор скрытой проводки, чтобы не просверлить силовой кабель 220В. Прокладывайте линии максимально коротким путем, избегая лишних петель. Сверлите отверстия в стенах с небольшим уклоном наружу, если кабель выходит на улицу — это защитит от попадания конденсата внутрь помещения. Места прохода через стены желательно обработать грунтовкой перед заделкой отверстий, чтобы шпаклевка лучше держалась и не трескалась.

Технология прокладки кабеля по шагам

Соблюдайте последовательность действий, чтобы не переделывать работу. Помните о безопасности: при работе с перфоратором обязательно надевайте защитные очки и респиратор.

1. Составление схемы (1 час). Отмечаю на плане точки установки камер и вызывной панели.
2. Выбор маршрута (1 час). Определяю кратчайший путь до видеорегистратора, обходя тепловые приборы.
3. Монтаж защиты (3 часа). Креплю кабель-каналы или прокладываю гофру по разметке.
4. Протяжка кабелей (4 часа). Затягиваю провода от регистратора к каждой точке.
5. Установка коробок (2 часа). Монтирую распределительные коробки в местах установки камер.
6. Обжимка коннекторов (2 часа). Устанавливаю RJ-45 или BNC разъемы на оба конца кабеля.
7. Подключение (2 часа). Соединяю камеры и домофон с оборудованием.
8. Тестирование (1 час). Проверяю каждую линию с помощью тестера или по картинке на мониторе.
9. Фиксация (1 час). Стягиваю лишние хвосты кабеля нейлоновыми стяжками.
10. Завершение (2 часа). Закрываю крышки кабель-каналов и заделываю отверстия в стенах.

Однажды я забыл оставить запас кабеля (петлю) в монтажной коробке. В итоге, когда пришлось переобжимать коннектор из-за плохого контакта, длины провода не хватило. Пришлось перетягивать всю линию из другой комнаты. Теперь я всегда оставляю 30-50 см запаса в каждой точке.

Технические нюансы монтажа

Слаботочные системы чувствительны к электромагнитным помехам. Никогда не кладите витую пару вплотную к силовым кабелям 220В — держите дистанцию минимум 10-20 см. Если пересечение неизбежно, делайте его под прямым углом. Температура окружающей среды влияет на изоляцию: для уличной прокладки используйте только кабель в черной ПНД-оболочке, обычный серый ПВХ потрескается через год на солнце.

Соблюдайте радиус изгиба. Не сгибайте кабель под острым углом 90 градусов, иначе внутренние жилы могут деформироваться, что приведет к потере пакетов данных в IP-системах. Совместимость типов кабелей тоже важна: не пытайтесь соединить коаксиал с витой парой через дешевые переходники без потери качества сигнала.

Типичные ошибки новичков

Многие пытаются сэкономить на мелочах, но именно они становятся причиной сбоев. Я видел объекты, где использовали самые дешевые китайские коннекторы, которые окислились через два месяца, и картинка начала «снежить».

1. Прокладка рядом с электрикой. Результат: помехи и полосы на видео. Исправление: перенос кабеля в другой канал.
2. Отсутствие запаса длины. Результат: невозможность переобжать разъем. Исправление: только полная перепрокладка.
3. Использование тонкого кабеля. Результат: сильное затухание сигнала на дистанции более 50 м. Исправление: замена на кабель с медными жилами (не обмедненный алюминий).
4. Игнорирование монтажных коробок. Результат: окисление контактов из-за влажности. Исправление: установка герметичных коробок.
5. Отсутствие маркировки. Результат: путаница в проводах при подключении к регистратору. Исправление: маркировка каждого конца кабеля цифрами или цветом.

Расчет стоимости и экономия

Цена монтажа зависит от объема работ и сложности поверхности. Самостоятельная установка позволяет сэкономить на оплате услуг мастера, но требует покупки собственного инструмента.

Экономия при самостоятельном монтаже составляет в среднем от 7 до 12 тысяч рублей. Однако помните, что ошибка в обжимке или выборе кабеля может привести к необходимости платить мастеру за исправление своих недочетов.

Обслуживание системы после монтажа

Кабельная сеть не требует ежедневного ухода, но раз в полгода стоит проверять основные соединения. Очищайте стекла камер от пыли и паутины мягкой салфеткой, чтобы не поцарапать линзу. Обновляйте программное обеспечение видеорегистратора для устранения багов. При правильном монтаже в гофре срок службы кабельных систем составляет 10-15 лет, при открытой прокладке — около 5-7 лет из-за воздействия внешней среды.

Альтернативные способы подключения

Если ремонт уже закончен и штробить стены нельзя, рассмотрите беспроводные Wi-Fi системы. Они не требуют прокладки кабеля к каждой камере, но нуждаются в стабильном питании (кабель 220В все равно придется тянуть). Также в старых домах иногда используют существующие телефонные линии для домофонов, но качество связи там значительно ниже.

Сравнение: проводной монтаж дает 100% стабильность и максимальную скорость передачи данных, в то время как Wi-Fi может «отваливаться» из-за толстых стен или помех от соседских роутеров. Я рекомендую проводную систему для безопасности и беспроводную — для простого присмотра за домашними животными.

Ответы на частые вопросы

Можно ли прокладывать кабель в одной гофре с 220В?
Категорически нет. Это создаст электромагнитные наводки, из-за которых на видео появятся помехи, а оборудование может выйти из строя.

Какой кабель лучше: витая пара или коаксиал?
Для современных IP-систем — только витая пара (UTP). Она универсальнее, позволяет передавать данные и питание (PoE) по одному кабелю.

Нужно ли заземление для камер?
Желательно, особенно для уличных камер в металлических корпусах, чтобы избежать статического электричества и защитить систему от грозы.

Какое максимальное расстояние прокладки без усилителя?
Для витой пары стандарт — до 100 метров. После этого расстояние сигнал затухает, и требуется установка PoE-экстендера или коммутатора.

Как скрыть кабель в готовом ремонте?
Используйте узкие кабель-каналы в цвет стен или прокладывайте кабель за плинтусами. В одном случае я использовал специальный плоский кабель, который почти незаметен под обоями.

Что делать, если кабель перебит при монтаже?
Если повреждена только внешняя изоляция — заизолируйте термоусадкой. Если перебиты жилы — только замена участка кабеля с помощью соединительной коробки или полная перетяжка.

Нужен ли отдельный блок питания для каждой камеры?
Можно использовать один мощный централизованный блок питания в щитке, либо PoE-коммутатор, который питает IP-камеры прямо по сетевому кабелю.
