Монтаж открытой электропроводки в металлических трубах превращает обычные коммуникации в полноценный элемент интерьера. Такая задача требует от мастера навыков работы с металлом и строгого соблюдения электротехнических норм. Стоимость материалов для лофт-проводки в 3-5 раз выше, чем при использовании пластикового кабель-канала, а время монтажа увеличивается вдвое из-за необходимости подгонки каждой трубы. Правильно реализованная проводка в стиле лофт в трубах выглядит эстетично и служит десятилетиями.
Особенности проекта и требования к исполнению
Перед началом работ я всегда оцениваю сложность трасс. Главная трудность заключается в создании аккуратных поворотов без заломов. Для этого потребуются базовые навыки резки и гибки металла. Весь процесс должен строго соответствовать нормам ПУЭ, особенно в части заземления металлических элементов. Я рекомендую заранее составить детальную схему, чтобы избежать лишних стыков, которые портят вид промышленного стиля.
Подбор материалов для монтажа

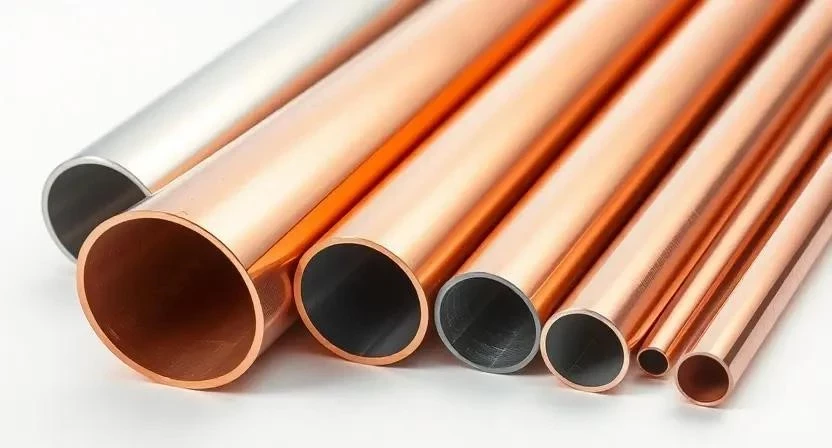

Выбор между сталью и медью зависит от желаемого визуального эффекта и бюджета. Стальные трубы выглядят более грубо и индустриально, а медные придают интерьеру благородный оттенок. Для внутренней прокладки использую только кабель ВВГнг с соответствующим сечением.
- Стальные электротехнические трубы (диаметром 16, 20 или 25 мм);
- Медные трубки для электрики (толщиной стенки от 0,8 мм);
- Кабель ВВГнг 3х1.5 для освещения;
- Кабель ВВГнг 3х2.5 для розеточных групп;
- Стальные или медные хомуты для крепления;
- Распределительные коробки в металле;
- Металлические заглушки и соединители;
- Изоляционные втулки для защиты кабеля от острых краев труб.
| Характеристика | Стальные трубы | Медные трубы |
|---|---|---|
| Визуальный стиль | Индустриальный, строгий | Винтажный, премиальный |
| Сложность монтажа | Высокая (требуется трубогиб) | Средняя (легче гнуть) |
| Стойкость к коррозии | Требуют покраски или лака | Высокая (окисляются со временем) |
| Цена за метр | Средняя | Высокая |
| Вес конструкции | Тяжелые | Легкие |
Расход труб рассчитывается по фактической длине трасс с запасом 10% на обрезку. На один квадратный метр площади комнаты в среднем уходит от 2 до 5 метров труб, в зависимости от количества точек вывода.

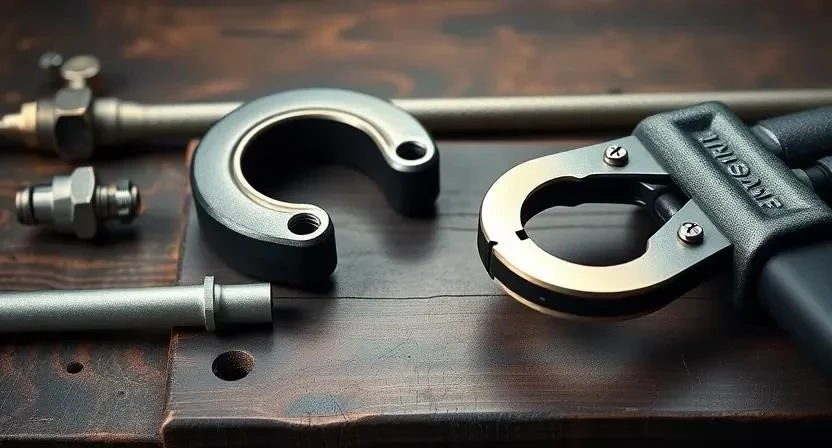

Инструментарий для работы
Качественный инструмент определяет итоговый вид проводки. Я не советую экономить на трубогибе, иначе заломы на металле будут заметны даже после покраски. Для работы с медью желательно иметь паяльное оборудование.
- Труборез (для чистого среза без заусенцев);
- Трубогиб (под конкретный диаметр труб);
- Перфоратор или ударная дрель;
- Строительный уровень или лазерный нивелир;
- Набор отверток и пассатижей;
- Стриппер для зачистки кабеля;
- Металлические зажимы и струбцины.
Подготовка помещения и поверхности
Сначала я полностью очищаю стены от старой отделки и пыли. Пол и мебель закрываю плотной пленкой, так как при сверлении металла и бетона летит много мелкой стружки. Затем наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой прохожу перпендикулярно первому. Это нужно, чтобы стена не пылила и хомуты держались надежнее.
Проверка плоскости стены обязательна. Если есть сильные перепады, труба будет отходить от поверхности, что выглядит неаккуратно. В таких местах я использую подкладки или локально выравниваю поверхность шпаклевкой. Разметка трасс выполняется лазерным уровнем, чтобы все линии были строго вертикальными или горизонтальными.
Технология монтажа пошагово
Процесс требует терпения. Я всегда начинаю с самых сложных узлов, чтобы в конце не пришлось переделывать всю линию.
- Финальная разметка (1-2 часа). Отмечаю все точки вывода розеток, выключателей и трассы прохождения труб.
- Нарезка труб (2-3 часа). Режу трубы труборезом точно по размеру. Сразу зачищаю края напильником, чтобы не повредить изоляцию кабеля.
- Создание изгибов (3-5 часов). С помощью трубогиба формирую повороты. Важно соблюдать радиус, чтобы кабель прошел без усилий.
- Монтаж коробок (2 часа). Устанавливаю распределительные коробки в ключевых точках разветвления.
- Крепление к стене (4-6 часов). Фиксирую трубы хомутами. Шаг крепления делаю каждые 50-80 см для исключения провисания.
- Протяжка кабеля (3-4 часа). Пропускаю кабель ВВГнг через трубы. Использую стальную протяжку (удочку).
- Установка фурнитуры (3 часа). Монтирую розетки и выключатели в специализированные подрозетники.
- Подключение к щиту (2-3 часа). Соединяю все линии с автоматическими выключателями в электрощите.
- Финальная проверка (1 час). Затягиваю все винтовые соединения, проверяю герметичность стыков и целостность изоляции.
Пример из опыта: Однажды я решил сэкономить и гнуть стальную трубу вручную через колено. В итоге получил три залома, которые пришлось вырезать. Потратил лишний день и два метра дорогого металла. Теперь только трубогиб.
| Кол-во кабелей | Сечение кабеля | Рекомендуемый диаметр трубы | Запас пространства |
|---|---|---|---|
| 1 шт. | 3х1.5 | 16 мм | Высокий |
| 1 шт. | 3х2.5 | 16 мм | Средний |
| 2 шт. | 3х1.5 | 20 мм | Средний |
| 2 шт. | 3х2.5 | 20 мм | Минимальный |
| 3 шт. | 3х2.5 | 25 мм | Средний |
Технические нюансы и секреты мастера
При пайке медных труб я слежу, чтобы температура не была избыточной, иначе металл может изменить цвет. Для стальных труб критически важен радиус изгиба — он не должен быть меньше двух диаметров трубы. Я всегда заземляю металлические трубы, соединяя их с общим контуром заземления через специальные клеммы. Это обязательное требование безопасности, так как при повреждении кабеля труба может оказаться под напряжением.
Пример из опыта: Чтобы медные трубы не темнели слишком быстро, я покрываю их тонким слоем бесцветного матового лака сразу после монтажа. Это сохраняет первоначальный блеск и защищает от отпечатков пальцев.
Типичные ошибки при установке
Новички часто допускают промахи, которые делают проводку опасной или некрасивой.
- Слишком малый радиус изгиба. Приводит к залому трубы или невозможности протянуть кабель.
- Отсутствие заземления. Огромный риск поражения током при пробое изоляции.
- Неправильный диаметр трубы. Слишком узкая труба не дает возможности заменить кабель в будущем.
- Перетяжка хомутов. Металл может деформироваться, что приведет к трещинам в изоляции кабеля.
- Игнорирование заусенцев. Острый край трубы при протяжке кабеля легко срезает слой изоляции.
Расчет стоимости и сметы
Цена реализации зависит от выбора металла. Сталь дешевле, но требует больше усилий при монтаже. Своими руками можно сэкономить до 40% бюджета, но только если есть подходящий инструмент.
| Статья расходов | Кол-во (на 20 м2) | Средняя цена | |
|---|---|---|---|
| Труба стальная (20 мм) | 15 м | 350 руб/м | 5 250 |
| Кабель ВВГнг 3х2.5 | 40 м | 110 руб/м | 4 400 |
| Хомуты, коробки, заглушки | комплект | 3 000 руб | 3 000 |
| Работа мастера | — | 1 200 руб/м | 18 000 |
| ИТОГО (с мастером) | — | — | 30 650 |
| ИТОГО (своими руками) | — | — | 12 650 |
Пример из опыта: На одном объекте заказчик хотел сэкономить и купил дешевые китайские хомуты. Через месяц они начали ржаветь и оставлять рыжие подтеки на свежепокрашенной стене. Пришлось все переделывать с использованием оцинкованной фурнитуры.
| Этап проверки | Что проверяем | Критерий качества |
|---|---|---|
| Визуальный осмотр | Геометрия линий | Отклонение не более 2 мм на метр |
| Механика | Затяжка хомутов | Труба не люфтит, нет деформаций |
| Электрика | Целостность изоляции | Мегаомметр показывает норму |
| Безопасность | Заземление труб | Наличие физического контакта с шиной заземления |
| Эстетика | Стыки и заусенцы | Отсутствие острых краев и зазоров |
Уход и эксплуатация
После завершения работ я рекомендую очистить металл от строительной пыли с помощью спиртового раствора. Чтобы сталь не окислялась, используйте специальные антикоррозийные составы. Раз в год стоит проверять затяжку креплений, особенно если в доме есть вибрации (например, рядом работает оборудование). Медные трубы со временем патинируются, что придает им винтажный вид — это естественный процесс, который не требует вмешательства.
Альтернативные способы реализации
Если бюджет ограничен, можно использовать алюминиевые трубы — они легче и дешевле меди. Еще один вариант — пластиковые трубы, окрашенные под металл с помощью качественной эмали. Также эффектно смотрится комбинирование: основные магистрали в трубах, а отводы к светильникам — винтажной проводкой на керамических изоляторах. Это смягчает промышленный стиль и делает его более уютным.
Безопасность при монтаже
Работа с металлом и электричеством требует осторожности. Обязательно используйте защитные очки при резке труб и перчатки, чтобы избежать порезов об острые края. При сверлении бетонных стен используйте респиратор. Никогда не проводите монтаж кабеля под напряжением. Перед подключением к щиту убедитесь, что все металлические части системы заземлены.
Ответы на частые вопросы (FAQ)
Можно ли использовать обычные водопроводные трубы?
Не рекомендую. Они слишком толстые, тяжелые и имеют внутренние швы, которые могут повредить кабель. Используйте специальные электротехнические трубы.
Какой диаметр трубы выбрать для кабеля 3х2.5?
Оптимальный вариант — 20 мм. Это обеспечит легкую протяжку и оставит место для охлаждения кабеля.
Нужно ли заземлять стальные трубы?
Да, обязательно. Согласно нормам безопасности, все металлические оболочки электропроводки должны быть заземлены.
Как гнуть трубу без трубогиба?
Для тонкостенных медных трубок можно использовать деревянный брусок в качестве опоры, но для стали это невозможно — будет залом.
Чем отличаются медные трубы от стальных в интерьере?
Медь дает теплый, дорогой оттенок и легче в обработке. Сталь выглядит более брутально и дешевле стоит.
Как крепить трубы к гипсокартону?
Используйте специальные дюбели-бабочки или металлические профили в качестве закладных, чтобы хомут не вырвал кусок листа.
Можно ли красить трубы после монтажа?
Да, это распространенная практика. Лучше всего использовать акриловые или алкидные краски по металлу.
