Монтаж распределительных коробок скрытого монтажа

Разводка электрики в жилом помещении требует четкого планирования узлов соединения. Распределительные коробки скрытого монтажа позволяют спрятать все коммутации внутри стен, обеспечивая эстетичный вид и безопасность. В среднем на установку одного узла уходит от 30 до 60 минут, а стоимость материалов для одной точки начинается от 150 рублей. Правильный монтаж исключает перегрев проводов и упрощает будущий ремонт.

Что нужно знать перед началом

Электромонтаж — это работа с повышенным риском, поэтому базовые навыки работы с током и понимание схем разводки обязательны. Я всегда оцениваю сложность объекта по количеству точек освещения и розеток. Если в комнате более 10 соединений, время выполнения работ увеличивается за счет тщательной маркировки. Оптимальный этап для установки коробок — стадия черновых работ, сразу после возведения перегородок, но до начала финишной штукатурки стен. Это позволяет скрыть штробы и зафиксировать узлы максимально надежно.

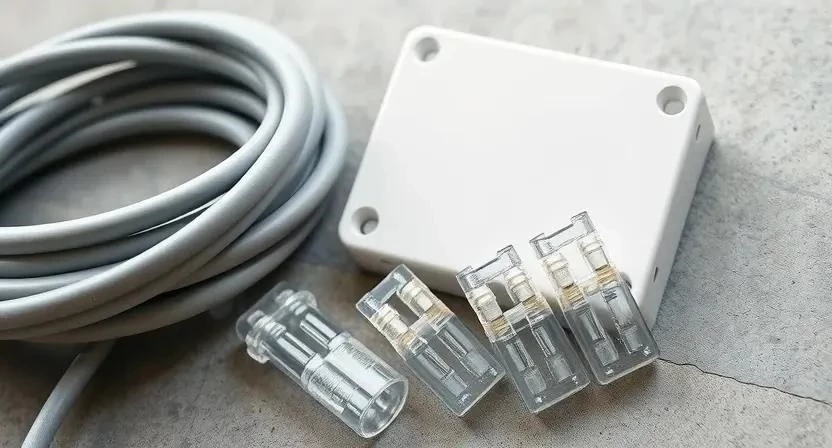

Необходимые материалы

Для качественного монтажа я использую только негорючий пластик и сертифицированный кабель. Основным связующим элементом выступает алебастр или быстротвердеющий гипс, так как они схватываются за считанные минуты.

• Пластиковые коробки (стандарт 80х80 мм или 100х100 мм) — негорючий ABS-пластик.
• Кабель ВВГнг-LS (3х2.5 для розеток, 3х1.5 для освещения) — медный, не распространяющий горение.
• Гипсовая смесь или алебастр — для быстрой фиксации в бетоне.
• Клеммники Wago или аналоги — для надежного соединения жил.
• ПВХ-гофра (16 или 20 мм) — для защиты кабеля в штробах.
• Дюбель-хомуты — для крепления гофры к стене.
• Изолента ПВХ — для временной маркировки фаз.
• Маркер или карандаш — для разметки точек на стене.

Необходимые инструменты

Правильный подбор инструмента сокращает время работы в два раза и бережет здоровье. Для бетонных стен без штробореза работать крайне тяжело — пыли будет столько, что не видно рук. Я рекомендую арендовать профессиональный штроборез с пылесосом, если объем работ превышает 20 метров штроб.

Подготовка помещения

Безопасность на первом месте. Прежде чем коснуться стены, я полностью отключаю электроэнергию на щитке и вешаю предупреждающую табличку. Чтобы не тратить два дня на уборку, весь пол застилаю плотной полиэтиленовой пленкой, а мебель убираю в другую комнату или накрываю чехлами. Обязательно использую строительный пылесос, чтобы бетонная пыль не осела в вентиляции и на окнах.

Подготовка поверхности

Работа начинается с переноса схемы разводки на стены. Я отмечаю центры будущих коробок, стараясь располагать их на высоте 20-30 см от потолка — так их проще найти при будущем ремонте и они не мешают установке мебели. После разметки приступаю к штроблению. Важно соблюдать глубину паза так, чтобы коробка не выпирала из стены, но и не была утоплена слишком глубоко, иначе придется тратить лишний гипс. Все пазы тщательно очищаю от пыли кистью и увлажняю водой из пульверизатора для лучшей адгезии раствора.

Пошаговая инструкция

Монтаж распределительного узла требует точности. Если коробка будет стоять криво, крышка может неплотно прилегать, что создаст риск попадания влаги или пыли внутрь.

1. Разметка расположения (10 мин). Отмечаю точку центра коробки согласно проекту.
2. Пробивка отверстия (15 мин). С помощью перфоратора с коронкой или обычным сверлом формирую посадочное место. Я всегда делаю отверстие на 5 мм шире самой коробки.
3. Прокладка линий (30-60 мин). Прорезаю штробы от коробки к розеткам и выключателям. Укладываю кабель в гофру.
4. Завод кабелей (10 мин). Завожу концы проводов в коробку. Оставляю запас кабеля около 15 см — это критически важно для удобства коммутации.

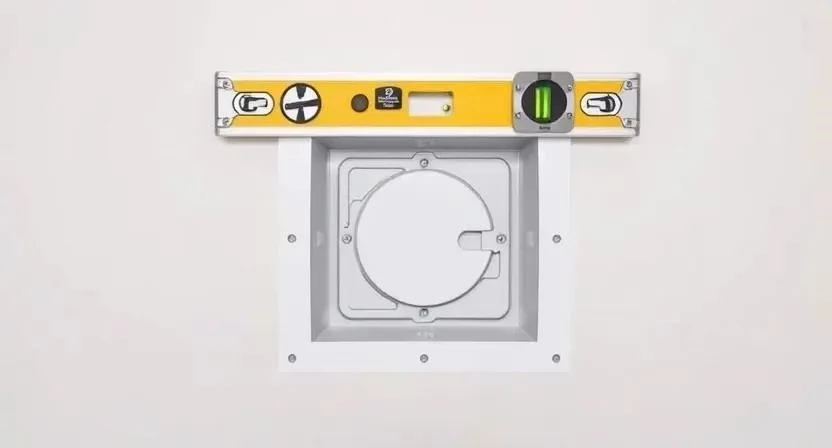

5. Выравнивание (5 мин). Прикладываю уровень к краю коробки. Она должна стоять строго вертикально или горизонтально.
6. Фиксация раствором (10 мин). Готовлю алебастр (смешиваю с водой до состояния густой сметаны) и заполняю пространство вокруг коробки.
7. Проверка крепления (5 мин). Слегка прижимаю коробку рукой, проверяя, чтобы она не сместилась при застывании.

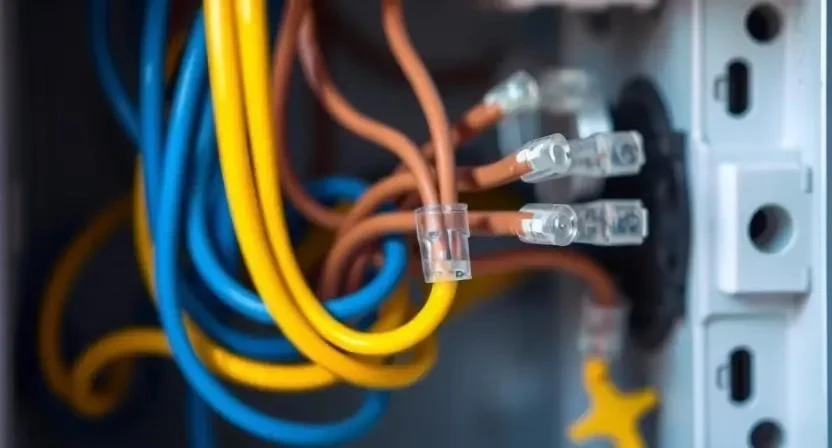

8. Соединение жил (20 мин). Зачищаю концы проводов стриппером и соединяю их через клеммники Wago. Однажды я сэкономил на клеммах и сделал скрутки, но через год одна из них ослабла, и пришлось вскрывать стену. Теперь только клеммы.
9. Проверка изоляции (5 мин). Осматриваю все соединения, чтобы оголенный провод не касался стенок коробки.

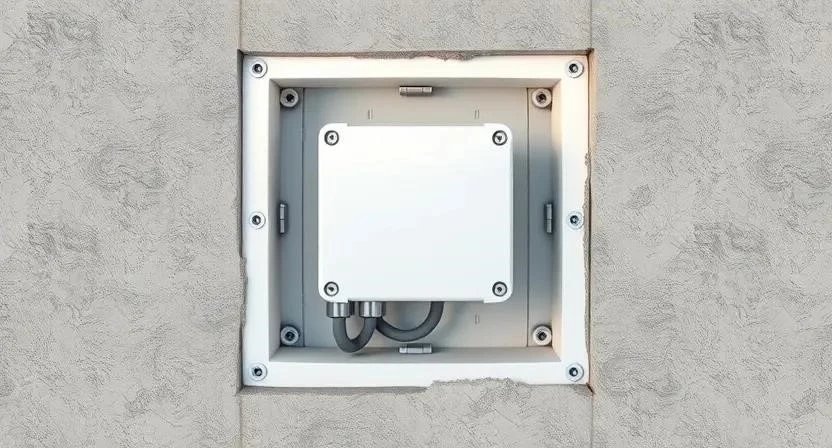

10. Закрытие крышкой (2 мин). Плотно защелкиваю крышку, чтобы защитить соединения от строительного мусора.
11. Тестирование сети (15 мин). Подаю напряжение и проверяю работу всех линий с помощью мультиметра.
12. Затирка штроб (20 мин). Заполняю оставшиеся пустоты штукатуркой вровень со стеной.

При работе в бетонных стенах я использую алмазные коронки, чтобы избежать трещин в соседних перегородках. В гипсокартоне же коробки крепятся на специальные зажимы, а штробы прорезаются ручным лобзиком или фрезером. Главный нюанс — не перетянуть кабель, чтобы не повредить изоляцию о край пластика.

Важные нюансы

Температурный режим влияет на скорость застывания гипса. При температуре ниже +15°C раствор сохнет дольше, поэтому я рекомендую прогреть помещение строительным феном. Влажность стен также играет роль: слишком сухой бетон мгновенно вытягивает воду из алебастра, и он может потрескаться. В таких случаях я обильно смачиваю штробу водой. Пластик коробок должен быть совместим с отделочными материалами — используйте только негорючие составы, чтобы при коротком замыкании коробка не превратилась в факел.

Частые ошибки

Новички часто допускают промахи, которые вылезают наружу только на этапе покраски стен. Я заметил, что самая частая проблема — это «утопленная» коробка, которую потом не найти под слоем шпаклевки.

1. Слишком глубокая посадка. Коробка уходит вглубь стены, и крышка оказывается ниже уровня штукатурки.
2. Недостаточный запас провода. Когда приходится тянуть кабель через всю коробку, не имея возможности перенести соединение.
3. Использование дешевых скруток. Скрутка со временем окисляется и греется, что ведет к пожароопасным ситуациям.
4. Нарушение высоты установки. Размещение коробок слишком низко, где они могут быть повреждены при установке плинтусов.
5. Отсутствие маркировки. Когда в одной коробке 10 проводов одного цвета, разобраться в них без меток почти невозможно.

Расчет стоимости

Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия инструмента. Если вы не планируете заниматься ремонтом профессионально, арендовать оборудование выгоднее, чем покупать.

Уход после завершения

После того как стены зашпаклеваны и покрашены, доступ к коробке остается только через крышку. Чтобы не долбить стену в поисках узла, я всегда заношу координаты всех коробок в электронный план квартиры или делаю фото стен с привязкой к углам. Пластиковые элементы служат десятилетиями, но если вы планируете менять схему освещения, маркировка линий внутри коробки сэкономит вам несколько часов работы.

Альтернативные варианты

Скрытый монтаж — золотой стандарт, но есть и другие способы организации сети. В некоторых случаях я предлагаю клиентам альтернативы, если стены слишком хрупкие или бюджет ограничен.

• Поверхностный монтаж: кабель в кабель-каналах, коробки накладные (быстро, но неэстетично).
• Распределительные щитки: вся коммутация выносится в один большой щит (дорого, но максимально удобно).
• Безраспредочные схемы: кабель идет от щитка к каждой точке напрямую (минимум соединений, максимум расхода кабеля).
• Монтаж в фальш-стены: использование пространства за гипсокартоном (самый простой способ).
• Использование монтажных труб: вместо гофры (повышенная прочность).
• Скрытые шинопроводы: для премиальных интерьеров.
• Монтаж в деревянных стенах: использование металлических коробок для защиты от перегрева.

FAQ

Какой размер коробки выбрать? Для стандартного освещения достаточно 80х80 мм. Если в узле сходится более 5 линий, берите 100х100 мм, иначе провода будут спрессованы, что приведет к перегреву.

Можно ли использовать скрутки вместо клемм? Категорически нет. Скрутка требует идеальной затяжки и пайки, что в скрытой коробке сделать сложно. Клеммники Wago обеспечивают постоянный прижим жилы, что гарантирует безопасность.

Как монтировать коробки в деревянные стены? В дереве нельзя использовать пластиковые коробки без дополнительной защиты. Я ставлю металлические коробки и использую кабель в стальной гибкой трубе, чтобы исключить возгорание при коротком замыкании.

Сколько соединений допустимо в одном узле? Рекомендую не более 6-8 соединений. Если линий больше, лучше разделить узел на две коробки, чтобы избежать перегрузки пространства и упростить обслуживание.

Сам я ставил коробки в старом фонде с кирпичными стеями — там важно использовать качественный грунт, иначе гипс просто вывалится вместе с куском стены. Всегда проверяйте прочность основания перед фиксацией.

Меры безопасности: При работе с перфоратором обязательно надевайте защитные очки и респиратор класса FFP2. Пыль от бетона вызывает сильное раздражение слизистых. Все работы по соединению проводов проводите только при полностью обесточенной сети, проверяя отсутствие напряжения индикаторной отверткой непосредственно перед касанием жил.
