Установка мощной электроплиты или стиральной машины требует прокладки отдельной силовой линии, чтобы избежать перегрева проводки и пожара. Ошибка в выборе сечения провода может привести к оплавлению изоляции, а неправильный номинал автомата не спасет сеть при коротком замыкании. В среднем монтаж одной такой линии занимает от 4 до 8 часов и обходится в 3000–7000 рублей за материалы и работу. Правильное подключение мощных электроприборов гарантирует стабильную работу техники и безопасность жильцов.
Базовые знания перед началом работ
Прежде чем приступать к монтажу, я всегда оцениваю суммарную мощность всех приборов, которые будут работать на одной линии. Важно опираться на правила ПУЭ, так как это основной стандарт электробезопасности. Нужно понимать базовые принципы электротехники: связь между мощностью, напряжением и силой тока. Если вы видите в щитке старые алюминиевые провода или не разбираетесь в маркировке автоматов, лучше привлечь сертифицированного электрика. Самостоятельные попытки собрать сложный распределительный щиток без опыта опасны для жизни.
Что понадобится для монтажа

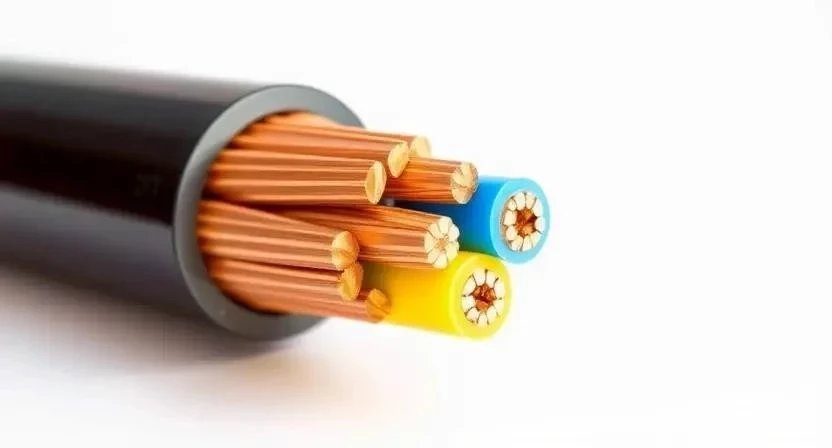

Для качественной работы я выбираю медный кабель марки ВВГнг, так как он не поддерживает горение. Для каждой линии подбирается свой номинал автоматического выключателя в зависимости от нагрузки. Понадобятся следующие позиции:
- Кабель ВВГнг 3х2.5 (для розеток до 3.5 кВт)
- Кабель ВВГнг 3х4 или 3х6 (для варочных панелей)
- Автоматический выключатель (16А, 25А или 32А)
- Гофрированная труба ПВХ (диаметр 16 или 20 мм)
- Подрозетники для встройки в стену

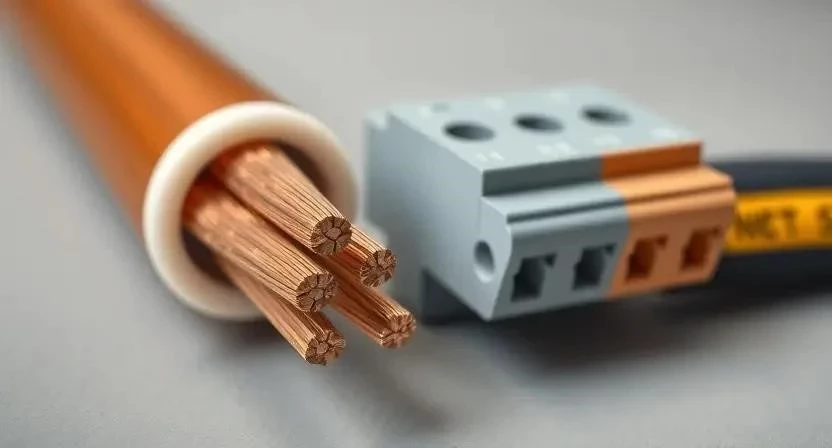

- Клеммники WAGO или винтовые зажимы
- Дюбель-хомуты для крепления гофры
- Изолента или термоусадочные трубки
Расход материалов рассчитывается по длине трассы с запасом 10-15% на изгибы и зачистку концов.
| Материал | Расход на 1 линию (10м) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 11 метров | 80 руб/м | 880 руб |
| Гофра ПВХ 20мм | 11 метров | 20 руб/м | 220 руб |
| Автомат 16А | 1 шт | 350 руб | 350 руб |
| Подрозетник | 1 шт | 60 руб | 60 руб |
| Клеммники | 5 шт | 30 руб | 150 руб |

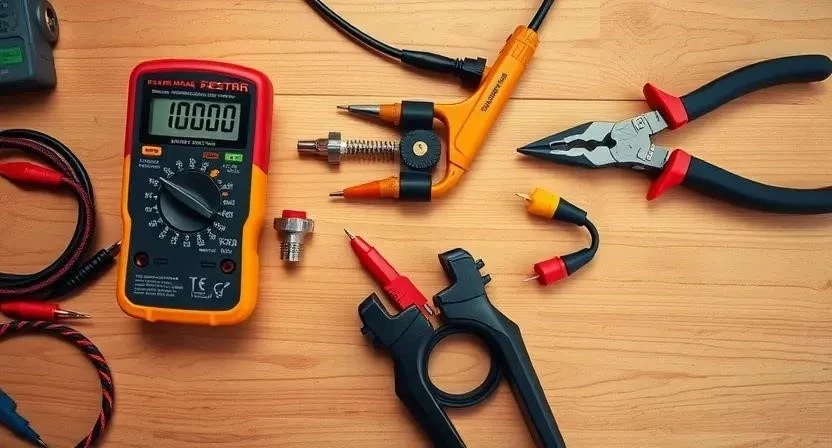

Инструментарий мастера
Качественный инструмент ускоряет процесс и исключает повреждение жил кабеля. Я рекомендую использовать профессиональный стриппер вместо ножа, чтобы не надрезать медь. Для проверки напряжения обязателен мультиметр и индикаторная отвертка.
- Стриппер для зачистки изоляции
- Индикаторная отвертка (проверка фазы)
- Мультиметр (прозвонка цепи)
- Пассатижи с изолированными ручками
- Перфоратор с насадками для штробления
- Строительный уровень
- Набор отверток (крест и шлиц)
Если перфоратор нужен на один день, проще взять его в аренду, чем покупать дешевый бытовой вариант, который сгорит на бетонной стене.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 800 руб |
| Мультиметр | Замер напряжения и проверка целостности | Обязательно | 1500 руб |
| Перфоратор | Создание штроб и отверстий | Обязательно | 5000 руб |
| Уровень | Ровная установка подрозетников | Желательно | 500 руб |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 руб |
Подготовка рабочей зоны
Первым делом я полностью обесточиваю сеть в главном щитке и вешаю предупреждающую табличку, чтобы никто случайно не включил рубильник. Освобождаю доступ к распределительному щитку и местам, где будут стоять розетки. Пол и мебель застилаю плотной пленкой, так как пыль от бетона проникает везде. Весь строительный мусор собираю в плотные мешки сразу после штробления, чтобы не забивать помещение.
Работа с поверхностями стен
Процесс начинается со штробления стен под трассировку кабеля. Я прорезаю две параллельные линии перфоратором и выбиваю середину зубилом. После этого тщательно очищаю штробы от пыли пылесосом. Чтобы штукатурка лучше легла, поверхность обязательно обрабатывается грунтовкой в два слоя. Если после прокладки кабеля появились глубокие сколы, я заделываю их гипсовой шпаклевкой. Только после полного высыхания смеси можно приступать к чистовой отделке.
Процесс установки по этапам
Монтаж выполняю строго по технологии, чтобы избежать перегрузок и коротких замыканий.
- Расчет мощности (15 мин). Складываю кВт всех приборов. Например, духовка (2.5 кВт) + чайник (2 кВт) = 4.5 кВт.
- Выбор сечения (10 мин). По таблицам ПУЭ для нагрузки до 3.5 кВт беру кабель 2.5 мм², для более мощных — 4 или 6 мм².
- Подбор автомата (10 мин). Для кабеля 2.5 мм² ставлю автомат на 16А, для 4 мм² — на 25А.
- Трассировка (30 мин). Размечаю путь кабеля от щитка до розетки строго вертикально или горизонтально.
- Прокладка кабеля (1-2 часа). Укладываю кабель в гофру и фиксирую её в штробах дюбель-хомутами.
- Установка подрозетников (30 мин). Врезаю коробки в стену, выравнивая их уровнем. Однажды я забыл проверить уровень, и розетка встала криво — пришлось переделывать всю отделку угла.
- Зачистка жил (20 мин). Снимаю внешнюю изоляцию и зачищаю концы жил на 10-12 мм с помощью стриппера.
- Подключение в розетке (30 мин). Зажимаю провода в клеммах розетки: фаза (L), ноль (N) и заземление (PE).

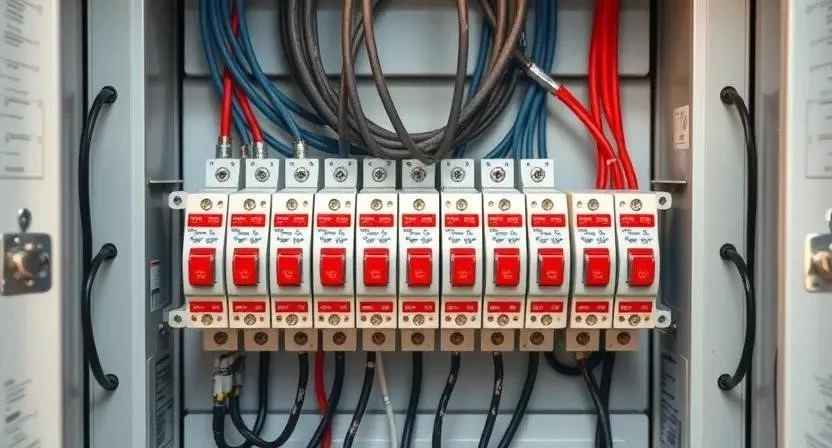

- Монтаж автомата (20 мин). Устанавливаю автомат на DIN-рейку в щитке.
- Подключение в щитке (30 мин). Соединяю жилы с автоматом и общими шинами ноля и земли. Я всегда затягиваю винты дважды, так как от вибраций или перепадов температур контакт может ослабнуть.
- Проверка цепи (15 мин). С помощью мультиметра проверяю отсутствие короткого замыкания между фазой и нулем.
- Тестирование (20 мин). Включаю автомат и проверяю напряжение в розетке, затем запускаю прибор под нагрузкой.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 2-3 часа | Сильная пыль, работа в респираторе |
| Прокладка кабеля | 1-2 часа | Соблюдение радиусов изгиба |
| Монтаж в щитке | 1 час | Строго при выключенном питании |
| Заделка штроб | 1 час | Использование грунтовки |
| Тестирование | 30 мин | Замер тока под нагрузкой |
Технические нюансы монтажа
Температура в помещении влияет на пропускную способность кабеля: при сильном нагреве жила может выдержать меньше тока. Поэтому я всегда оставляю небольшой запас по сечению. Особое внимание уделяю плотности затяжки клемм — слабый контакт приводит к искрению и оплавлению пластика. Рекомендую использовать автоматы одного бренда, так как разные производители могут иметь разную ширину корпуса или особенности зажима. Если штробы заделывались штукатуркой, жду полного высыхания (обычно 24-48 часов) перед покраской стен.
Типичные ошибки новичков
Часто люди пытаются сэкономить и допускают критические ошибки, которые я исправляю на своих объектах.
- Слишком тонкий кабель. Использование 1.5 мм² для мощной плиты приводит к нагреву стены. Я видел случай, когда из-за этого кабель просто сварился внутри гофры.
- Завышенный номинал автомата. Если поставить автомат на 32А на кабель 2.5 мм², провод сгорит раньше, чем сработает защита.
- Отсутствие заземления. Подключение только фазы и ноля опасно при пробое изоляции в приборе.
- Скрутки в стенах. Соединение проводов скруткой без пайки или клеммников приводит к окислению и пожару.
- Прокладка кабеля по диагонали. Это затрудняет последующий монтаж мебели или сверление стен.
Расчет стоимости работ и материалов
Цена зависит от выбранного сегмента материалов (бюджет, средний или премиум). Своими руками можно сэкономить на оплате услуг мастера, но нужно иметь весь инструмент.
| Статья расходов | Бюджетный вариант | Средний вариант | Премиум (с УЗО) |
|---|---|---|---|
| Кабель (10м) | 700 руб | 900 руб | 1200 руб |
| Автомат/Диф.автомат | 300 руб | 600 руб | 1500 руб |
| Расходники (гофра, коробки) | 400 руб | 600 руб | 800 руб |
| Работа мастера | — | 2500 руб | 4000 руб |
| 1400 руб | 4600 руб | 7500 руб |
Экономия при самостоятельном монтаже составляет от 2500 до 4000 рублей за одну линию.
Эксплуатация после завершения
Раз в год я рекомендую проверять затяжку винтовых контактов в щитке, так как медь «течет» и соединение ослабевает. Если при пиковой нагрузке корпус автомата становится горячим на ощупь — это сигнал о перегрузке или плохом контакте. Срок службы качественного кабеля ВВГнг составляет до 30 лет. Главное правило эксплуатации: не подключать несколько мощных приборов в одну розетку через дешевые удлинители.
Альтернативные решения
Вместо связки «автомат + УЗО» можно использовать дифференциальный автомат. Он занимает меньше места в щитке и объединяет две функции защиты. В качестве кабеля иногда применяют бескароночные варианты, но для жилых помещений стандарт ВВГнг-LS (Low Smoke) предпочтительнее, так как он выделяет меньше дыма при пожаре. Сравнение марок показывает, что ГОСТ-кабель имеет честное сечение, в то время как ТУ-кабели часто оказываются тоньше заявленного на 10-20%.
Ответы на частые вопросы
Можно ли использовать алюминий для мощных приборов?
Категорически нет. Алюминий хрупок, быстро окисляется и имеет меньшую проводимость. Только медь.
Что делать, если автомат постоянно выбивает?
Проверить, не превышена ли суммарная мощность приборов. Если нагрузка в норме — искать короткое замыкание или менять неисправный автомат.
Какое сечение нужно для электроплиты?
Обычно 4 мм² или 6 мм² в зависимости от мощности плиты. Для стандартных варочных панелей до 7 кВт достаточно 4 мм².
Можно ли ставить один автомат на несколько мощных розеток?
Не рекомендуется. Мощная техника должна иметь выделенную линию, чтобы не перегружать кабель.
Чем отличается ВВГнг от ВВГнг-LS?
LS (Low Smoke) означает пониженное дымовыделение при горении, что критически важно для безопасности в квартирах.
Нужно ли менять автомат при замене кабеля на более толстый?
Да, номинал автомата должен соответствовать максимально допустимому току нового кабеля.
Как рассчитать ток в Амперах?
Разделить мощность в Ваттах на напряжение (220В). Например: 3500 Вт / 220 В ≈ 15.9 А.
Можно ли подключать мощную технику через удлинитель?
Только если удлинитель рассчитан на соответствующую мощность и имеет сечение жил не меньше, чем у стационарной проводки. Обычные бытовые удлинители сгорят.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Все работы в щитке проводите только при полностью отключенном питании. Не работайте с электропроводкой во влажных помещениях без использования УЗО.
