Монтаж электросети в срубе требует строгого соблюдения норм пожарной безопасности. Скрытая проводка в деревянном доме в металлических трубах считается одним из самых надежных способов защиты кабеля от перегрева и механических повреждений. Средняя стоимость таких работ за одну точку начинается от 1200 рублей. Весь процесс в небольшом коттедже обычно занимает около 10 рабочих дней. Правильный подход исключает риск возгорания при коротком замыкании.
Первые шаги и оценка сложности
Работа с электрикой в дереве относится к категории повышенной сложности. Я всегда начинаю с тщательной проверки квалификации мастера, так как ошибки здесь стоят слишком дорого. Для качественного результата нужны навыки работы с металлом и глубокое понимание ПУЭ. Оптимально проводить монтаж на этапе возведения стен или перед чистовой отделкой. Это позволяет избежать лишнего демонтажа и сократить время работ. В среднем, на прокладку трасс в одном помещении уходит от 2 до 4 дней.
Выбор комплектующих для сети

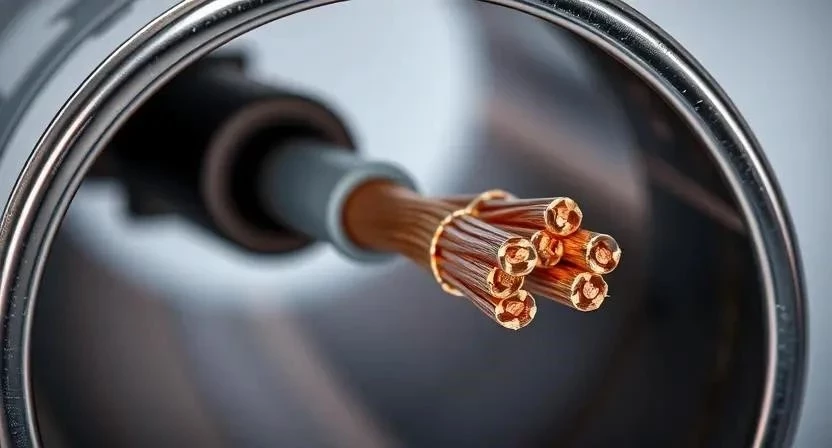

Для обеспечения безопасности я рекомендую использовать только сертифицированные материалы. Основу системы составляют стальные трубы, которые служат негорючим кожухом. Внутри них прокладывается кабель с индексом LS (Low Smoke), который не выделяет едкого дыма при нагреве. Крепежи должны быть устойчивы к коррозии, а соединители — обеспечивать герметичность стыков.

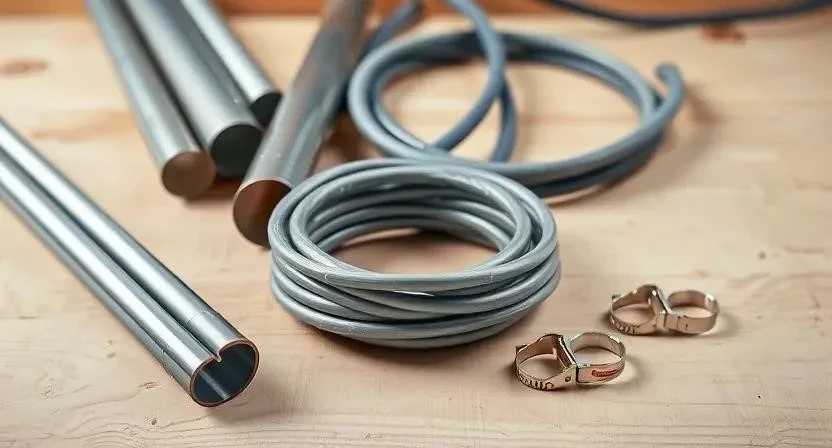

- Стальные электротехнические трубы (диаметром 16-25 мм)
- Кабель ВВГнг-LS сечением 2.5 мм² для розеток
- Кабель ВВГнг-LS сечением 1.5 мм² для освещения
- Металлические скобы-хомуты для фиксации
- Распределительные коробки из стали
- Изоляционные проходные втулки
- Медные наконечники для контактов
- Заземляющий проводник (желто-зеленый)
Расчет количества материалов производится с запасом 10-15% на подрезку и изгибы.
| Материал | Расход на 10 м² | Средний расход на м.п. | Цена за ед. | |
|---|---|---|---|---|
| Стальная труба | 15-20 м | 1.5 м | 250 руб/м | 3750-5000 руб |
| Кабель ВВГнг-LS 2.5 | 25-30 м | 2.5 м | 80 руб/м | 2000-2400 руб |
| Кабель ВВГнг-LS 1.5 | 15-20 м | 1.5 м | 60 руб/м | 900-1200 руб |
| Хомуты стальные | 40 шт | 4 шт | 15 руб/шт | 600 руб |
| Распред. коробки | 3-5 шт | 0.4 шт | 300 руб/шт | 900-1500 руб |
Технический арсенал мастера
Правильный инструмент ускоряет процесс и гарантирует точность соединений. Перфоратор необходим для создания отверстий в массивных балках. Сверла по металлу и дереву должны быть острозаточенными, чтобы избежать задиров. Труборез обеспечивает идеально ровный срез, что критически важно для защиты изоляции кабеля. Мультиметр я использую для финальной проверки цепей на пробой.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Перфоратор | Сверление отверстий в дереве | Мощная дрель с коронками |
| Труборез | Чистая резка стальных труб | Болгарка (с последующей зачисткой) |
| Уровень (лазерный) | Разметка трасс по горизонтали | Строительный уровень (пузырьковый) |
| Мультиметр | Проверка напряжения и целостности | Индикаторная отвертка (только для фазы) |
| Миксер/Шпатель | Заделка отверстий после монтажа | Ручное перемешивание |
Профессиональный труборез лучше взять в аренду на пару дней, чем покупать дешевый аналог, который мнемлет края трубы.
Организация пространства перед стартом
Перед началом работ помещение нужно полностью освободить от мебели. Я всегда застилаю пол плотной полиэтиленовой пленкой, чтобы металлическая стружка не въелась в поверхность. Стены в зонах активного сверления защищаются малярным скотчем. Важно организовать удобный вынос строительного мусора, так как обрезки труб и опилки быстро забивают пространство. Освещение должно быть ярким, поэтому я ставлю несколько переносных прожекторов в разных углах комнаты.
Работа с основанием и разметка
Сначала стены очищаются от пыли и остатков старой отделки. Затем начинается разметка трасс. Я использую лазерный уровень, чтобы линии были строго параллельны полу и потолку. В зонах установки розеток и выключателей делают пометки, которые затем выравниваются под стандартные подрозетники. Перед монтажом я проверяю, не пересекаются ли трассы с несущими элементами дома, которые нельзя ослаблять чрезмерным сверлением.
Процесс монтажа: детальный алгоритм
Монтаж требует предельной аккуратности. Я столкнулся с проблемой, когда из-за спешки при сверлении отверстие получилось слишком широким, и труба начала люфтить. Теперь я всегда использую направляющие кондукторы. Вот как выглядит правильный процесс:
- Разметка точек электропитания. Наношу на стены все будущие розетки и выключатели. (1-2 часа)
- Сверление отверстий в дереве. Создаю каналы под трубы, соблюдая шаг в 50-70 см. (4-6 часов)
- Резка металлических труб. Нарезаю отрезки точно по размеру разметки. (3-5 часов)

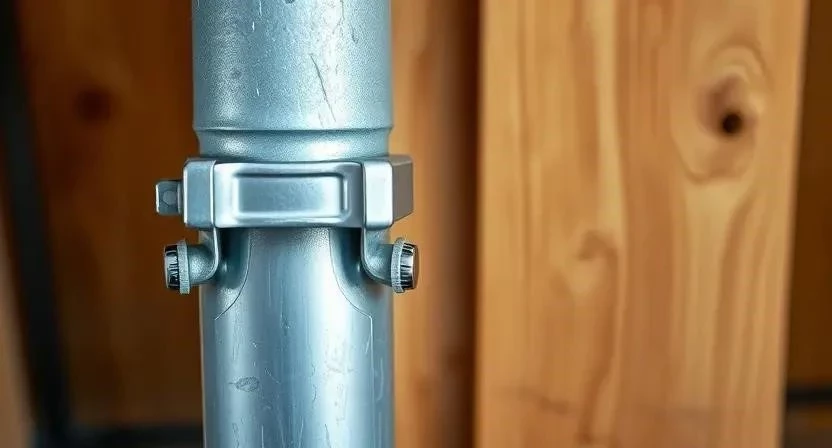

- Установка и фиксация труб. Монтирую трубы в отверстия, закрепляя их стальными хомутами. (6-8 часов)
- Затяжка соединений. Плотно затягиваю все муфты и переходы. (2-3 часа)
- Протяжка кабеля через трубы. Использую стальную протяжку (удочку) для затягивания ВВГнг-LS. (4-6 часов)
- Монтаж распределительных коробок. Устанавливаю стальные коробки в узловых точках. (3-4 часа)

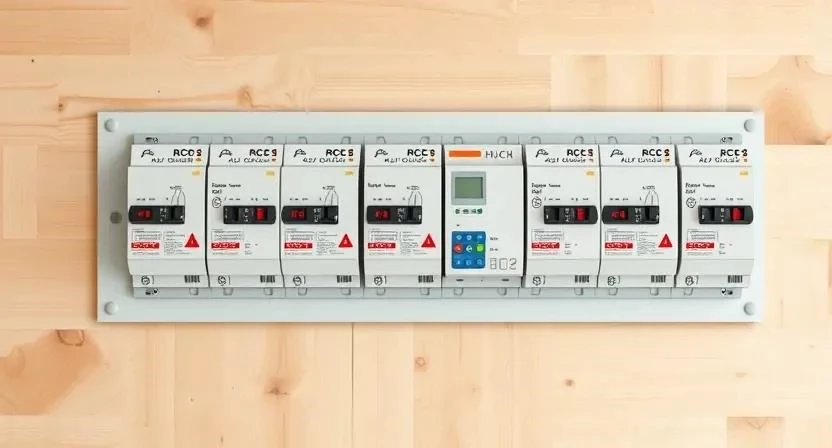

- Подключение автоматов и УЗО. Собираю электрощит с установкой защиты от утечек тока. (5-7 часов)
- Проверка целостности изоляции. Тестирую каждый участок кабеля мегомметром. (2-3 часа)
- Тестирование сети под нагрузкой. Подаю напряжение и проверяю работу всех линий. (2 часа)
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и сверление | 8-10 часов | Требуется точность до 1 мм |
| Монтаж труб и фиксация | 10-12 часов | Использование только стальных хомутов |
| Протяжка кабеля | 6-8 часов | Избегание перекручивания провода |
| Сборка щита и УЗО | 6-8 часов | Строгое соблюдение схемы соединений |
| Финальные тесты | 4-5 часов | Проверка на отсутствие короткого замыкания |
Технические тонкости и требования
Соблюдение температурного режима важно при работе с изоляцией кабеля. При температуре ниже +5°C оболочка ВВГнг-LS становится хрупкой, что может привести к микротрещинам. Влажность древесины не должна превышать 15%, иначе дерево может «сжать» трубу при высыхании, создав избыточное давление. Я всегда слежу, чтобы между металлом и изоляцией не было трения. Согласно ПУЭ, все металлические части системы должны быть заземлены. Зазоры в местах прохода через перекрытия запениваются негорючим составом, время высыхания которого составляет около 24 часов.
Опасные промахи при установке
Новички часто пытаются сэкономить и используют ПВХ-гофру вместо стальных труб. В деревянном доме это недопустимо, так как гофра при пожаре плавится и превращается в огненные струи. Я помню случай, когда острые края срезанной болгаркой трубы перетерли изоляцию кабеля всего за месяц эксплуатации. Это привело к искрению внутри стены.
- Отказ от заземления. Приводит к ударам током от металлических корпусов приборов.
- Неправильный диаметр трубы. Слишком узкая труба не дает заменить кабель в будущем.
- Острые края срезов. Разрезание изоляции провода при протяжке.
- Слишком много соединений. Каждый стык — это потенциальное место окисления.
- Игнорирование УЗО. Отсутствие защиты от утечки тока в деревянном строении.
Смета и финансовые затраты
Стоимость реализации проекта зависит от площади дома и количества точек. Я считаю, что самостоятельный монтаж позволяет сэкономить до 40% бюджета, но только при наличии опыта. Если вы не уверены в своих силах, лучше нанять профи, так как переделка скрытой проводки потребует разбора стен.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (трубы, кабель) | 15 000 | 15 000 | 0 |
| Инструмент (аренда/покупка) | 5 000 | 0 (входит в работу) | -5 000 |
| Оплата работы | 0 | 25 000 | 25 000 |
| Расходники (метизы, пена) | 2 000 | 2 000 | 0 |
| 22 000 | 42 000 | 20 000 |
Я сэкономил прилично, закупая трубы оптом на складе производителя, а не в розничном строительном магазине.
Обслуживание готовой системы
После завершения монтажа сеть переходит в режим эксплуатации. Я рекомендую раз в год проверять затяжку контактов в распределительных коробках и щитке, так как дерево «дышит», и соединения могут ослабнуть. Срок службы такой системы при правильном монтаже составляет более 30 лет. Начинать чистовую отделку (покраску, оклейку обоями) можно сразу после завершения всех тестов под нагрузкой и заделки технологических отверстий.
Сравнение с другими методами
Существует несколько способов прокладки электрики в дереве. Каждый имеет свои особенности, которые я протестировал на разных объектах.
- Открытая проводка на изоляторах: Стильно (ретро), легко обслуживать, но не всем нравится эстетика.
- Негорючая гофра (ПВХ-нг): Дешевле, быстрее в монтаже, но ниже уровень пожарной безопасности.
- Противопожарные кабели (FPPV): Очень надежны, но стоят в 3-4 раза дороже обычных.
- Прокладка в штробах без труб: Категорически запрещена в дереве из-за риска возгорания.
- Металлический лоток: Подходит для технических помещений, не для жилых комнат.
- Скрытая проводка в пластиковых трубах: Допустимо только в бетонных перекрытиях.
- Комбинированный метод: Металл в опасных зонах, гофра в безопасных.
Ответы на частые вопросы
Какой диаметр трубы выбрать? Для одного кабеля ВВГнг-LS 3х2.5 оптимально использовать трубу 20 мм. Это обеспечит легкую протяжку и возможность замены провода.
Можно ли заменить кабель в будущем? Да, в этом главное преимущество труб. Если провод сгорит или потребуется увеличить мощность, достаточно вытянуть старый кабель и затянуть новый с помощью той же «удочки».
Влияет ли металл на сигнал Wi-Fi? Сами трубы не создают экран для всего помещения, но если проложить их плотной сеткой по всем стенам, сигнал может немного ослабнуть. Рекомендую ставить роутер вне зон скопления труб.
Что требует пожарный надзор? Главное требование — отсутствие прямого контакта кабеля с горючими материалами и использование негорючих кожухов (сталь) в местах прохода через перекрытия.
Какое сечение провода выбрать? Для освещения — 1.5 мм², для стандартных розеток — 2.5 мм². Для мощных приборов (электроплита, котел) используйте 4 или 6 мм².
Меры безопасности: При работе обязательно используйте защитные очки и респиратор, чтобы металлическая пыль не попала в глаза и легкие. Все работы по подключению в щитке проводите только при полностью отключенном питании. Помните о пожаробезопасности: не оставляйте включенными электроинструменты без присмотра в деревянном помещении.
