Соединение силовых кабелей требует максимальной надежности, чтобы исключить перегрев и риск короткого замыкания. Опрессовка проводов гильзами ГМЛ считается одним из самых долговечных методов в электромонтаже. В среднем на один качественный стык уходит около 15–20 минут времени, а стоимость расходных материалов остается минимальной. Правильный подход гарантирует, что контакт не окислится десятилетиями.
Особенности подготовки к работе
Работа с электрикой не прощает ошибок. Для выполнения этой задачи нужны базовые навыки работы с инструментом и понимание принципов проводимости металлов. Я всегда первым делом проверяю полное отсутствие напряжения индикаторной отверткой или мультиметром. Основная сложность заключается в точном подборе сечения гильзы под жилу, так как малейший зазор приведет к плохому контакту.
Безопасность превыше всего. Обязательно используйте диэлектрические перчатки и защитные очки. Убедитесь, что питание отключено на главном щите, а не просто выключен автомат в комнате. При работе на высоте используйте устойчивые стремянки и фиксируйте кабели, чтобы они не тянули соединение вниз во время обжима.
Материалы для качественного соединения

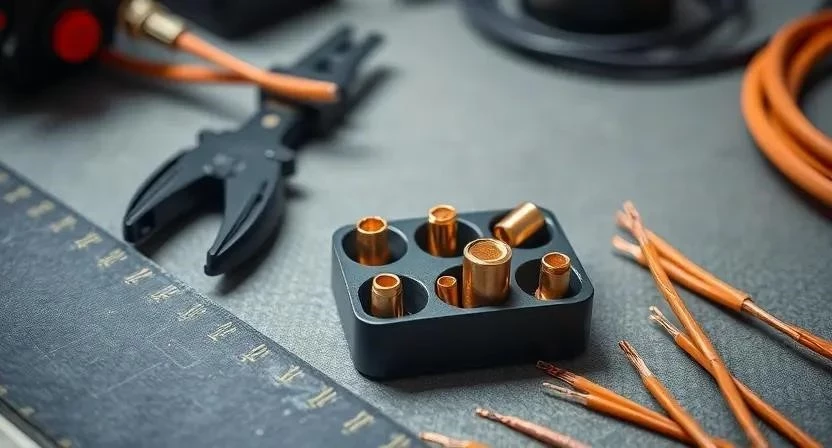

Для монтажа потребуются луженые медные гильзы ГМЛ. Я обычно закупаю их с запасом 10–15%, чтобы не прерывать процесс из-за одной потерянной детали. В зависимости от мощности сети выбирайте подходящий размер.
- Гильзы ГМЛ сечением 1.5 мм²
- Гильзы ГМЛ сечением 2.5 мм²
- Гильзы ГМЛ сечением 4 мм²
- Гильзы ГМЛ сечением 6 мм²
- Гильзы ГМЛ сечением 10 мм²
- Гильзы ГМЛ сечением 16 мм²
- Гильзы ГМЛ сечением 25 мм²
- Гильзы ГМЛ сечением 35 мм²
Помимо гильз, необходимы термоусадочные трубки для изоляции и качественная изолента для дополнительной фиксации. Термоусадка должна быть подобрана так, чтобы после усадки она плотно облегала гильзу, не оставляя зазоров. Купить материалы можно в специализированных электротехнических магазинах или крупных строительных центрах.
Таблица 1. Подбор размера гильз ГМЛ под сечение провода
| Сечение провода (мм²) | Маркировка гильзы | Внутренний диаметр (мм) | Рекомендуемая нагрузка (А) | Применение |
|---|---|---|---|---|
| 1.5 | ГМЛ 1.5 | ~1.4 | до 16 | Освещение |
| 2.5 | ГМЛ 2.5 | ~1.8 | до 25 | Розетки |
| 4 | ГМЛ 4 | ~2.2 | до 32 | Мощные приборы |
| 6 | ГМЛ 6 | ~2.6 | до 40 | Варочные панели |
| 10 | ГМЛ 10 | ~3.2 | до 50 | Ввод в квартиру |
Инструментарий для опрессовки
Инструмент напрямую определяет качество контакта. Если соединений в доме всего пара штук, проще взять профессиональный пресс в аренду. Для постоянных работ лучше приобрести собственный набор.
Основные позиции включают пресс-клещи (ручные для малых сечений или гидравлические для больших), стриппер для зачистки изоляции, бокорезы и острый нож. Стриппер позволяет снять оболочку, не повреждая медные жилы, что критически важно для надежности.
Таблица 2. Перечень инструментов и их стоимость
| Инструмент | Назначение | Статус | Примерная цена (руб) |
|---|---|---|---|
| Пресс-клещи ручные | Обжим гильз до 6 мм² | Обязательно | 1500 — 3000 |
| Пресс гидравлический | Обжим сечений от 10 мм² | Желательно | 5000 — 12000 |
| Стриппер | Быстрая зачистка изоляции | Обязательно | 800 — 2000 |
| Бокорезы | Обрезка жил и кабеля | Обязательно | 500 — 1500 |
| Строительный фен | Усадка термотрубок | Обязательно | 1200 — 3000 |
Организация рабочего пространства
Сначала я расчищаю доступ к точкам соединения. Если работа идет в распределительной коробке, вокруг нее должно быть достаточно места для свободного хода пресс-клещей. Рабочая зона должна быть хорошо освещена, чтобы видеть каждую жилу и не пропустить дефект.
Поверхности вокруг места монтажа застилаю пленкой или картоном. Это помогает быстро собрать обрезки изоляции и медную стружку. Весь строительный мусор я складываю в отдельный пакет и выношу сразу после завершения этапа, чтобы избежать попадания мелких частиц металла в электроприборы.
Подготовка жил к монтажу
Зачистка изоляции — самый ответственный момент перед обжимом. Используйте стриппер, чтобы аккуратно снять оболочку. Если использовать нож, велик риск оставить зазубрины на меди. Поврежденная жила может переломиться при сгибании или создать зону повышенного сопротивления.
После снятия изоляции я проверяю чистоту меди. Если жилы потемнели или окислились, их нужно зачистить мелкой наждачной бумагой или специальным абразивом до блеска. Только чистая медь обеспечивает качественную адгезию с металлом гильзы. Перед тем как вставить провод, я еще раз сверяю его фактическое сечение с маркировкой гильзы.
Однажды я использовал обычный нож вместо стриппера и случайно надрезал несколько волосков многожильного провода. В итоге сечение уменьшилось, и соединение пришлось переделывать, так как контакт был нестабильным.
Пошаговая инструкция опрессовки
- Подбор гильзы. Выбираю ГМЛ, строго соответствующую сечению провода (1-2 мин).
- Зачистка концов. Снимаю изоляцию с обоих проводов на длину, равную длине гильзы плюс 2 мм (3-5 мин).
- Подготовка изоляции. Надеваю термоусадочную трубку на один из проводов до того, как начнется обжим (1 мин).
- Вставка первой жилы. Аккуратно ввожу провод в гильзу до упора, чтобы внутри не осталось пустот (1 мин).
- Вставка второй жилы. Вставляю второй провод с противоположной стороны, плотно прижимая его к первому (1 мин).
- Позиционирование. Устанавливаю пресс-клещи так, чтобы матрица полностью охватывала тело гильзы (1 мин).
- Процесс обжима. Плавно сжимаю ручки пресса до полного срабатывания механизма. При использовании ручных клещей делаю 2-3 обжима в разных точках гильзы (2-3 мин).
- Контроль плотности. Слегка дергаю за провода, проверяя, что они не выходят из гильзы (1 мин).
- Изоляция. Сдвигаю термоусадку на место соединения, закрывая гильзу с обеих сторон (1 мин).
- Прогрев. Равномерно прогреваю трубку строительным феном до полного облегания (2 мин).
Технологические нюансы и требования
Температура окружающей среды влияет на гибкость изоляции и термоусадки. При сильном холоде пластик становится хрупким, поэтому рекомендую немного прогреть кабель перед зачисткой. Сила сжатия должна быть максимальной — металл гильзы должен буквально «вплавиться» в структуру жил, создав монолитное соединение.
Луженые гильзы ГМЛ идеально совместимы с любыми медными проводами. Время фиксации соединения мгновенно, так как здесь нет химических процессов или застывания клея. Главное — соблюдать соосность проводов при вставке, чтобы гильза не сместилась в сторону.
Типичные ошибки новичков
Многие пытаются сэкономить и используют гильзу чуть большего размера, надеясь, что сильный обжим исправит ситуацию. Это грубая ошибка: внутри образуются пустоты, которые со временем окисляются, что ведет к нагреву провода.
- Использование гильзы неподходящего сечения (слишком большая или маленькая).
- Недостаточный обжим, при котором жилы просто зажаты, а не деформированы вместе с гильзой.
- Повреждение медных волокон при зачистке изоляции ножом.
- Отсутствие или неправильный монтаж термоусадки (оставление открытых участков меди).
- Попытка использовать медные гильзы для соединения алюминия с медью без переходников.
По своему опыту скажу: однажды я решил обжать гильзу, которая была на размер больше. В итоге через полгода при высокой нагрузке соединение начало греться, и я заметил характерный запах паленой изоляции. Пришлось всё переделывать.
Расчет стоимости и экономия
Стоимость материалов для опрессовки невелика, основная сумма уходит на покупку качественного инструмента. Если вы планируете делать ремонт самостоятельно, инвестиция в пресс-клещи окупится уже на первой комнате.
Таблица 3. Сравнительная смета: Своими руками vs Мастер
| Статья расходов | Своими руками (руб) | Работа мастера (руб) | Экономия (руб) |
|---|---|---|---|
| Гильзы ГМЛ (100 шт) | 500 | Включено в работу | — |
| Термоусадка (комплект) | 300 | Включено в работу | — |
| Инструмент (аренда/покупка) | 2500 | 0 (свой инструмент) | -2500 |
| Стоимость работ (за точку) | 0 | 400 — 700 | 400 — 700 |
| 3300 | 6000 — 9000 | 2700 — 5700 |
Эксплуатация после монтажа
После завершения всех работ я рекомендую проверить соединения под нагрузкой. Это можно сделать с помощью тепловизора — качественная опрессовка не должна греться даже при максимальном токе. Срок службы правильно выполненного соединения с ГМЛ составляет от 30 до 50 лет.
Правила эксплуатации просты: не допускайте механических ударов по месту соединения и избегайте сильных перегибов кабеля непосредственно у гильзы. Если вы заметили изменение цвета изоляции в зоне стыка, немедленно обесточьте сеть и проверьте плотность обжима.
Сравнение с другими методами
Опрессовка — не единственный способ соединить провода. Я часто сравниваю её с другими популярными методами, чтобы выбрать оптимальный вариант под конкретную задачу.
- Сварка: Самый надежный метод, но требует дорогого оборудования и навыков.
- Пайка: Хорошая проводимость, но при сильном нагреве припой может расплавиться.
- WAGO: Очень быстро, но не подходит для всех типов кабелей и высоких нагрузок.
- Скрутка: Категорически запрещена ПУЭ, быстро окисляется и греется.
- Болтовые зажимы: Надежно, но громоздко и требуют периодической подтяжки.
- Опрессовка ГМЛ: Оптимальный баланс скорости, цены и вечной надежности.
- Клеммники: Удобны для монтажа, но имеют меньший срок службы, чем гильзы.
В одном из проектов я ставил клеммники WAGO в цепь с мощным обогревателем. Через год заметил, что пластик начал деформироваться от температуры. Заменил всё на гильзы ГМЛ — теперь соединение холодное даже при полной мощности.
Ответы на частые вопросы (FAQ)
Можно ли использовать ГМЛ для алюминия?
Нет, гильзы ГМЛ предназначены для меди. Для алюминия используются гильзы ГАЛ. Соединение меди и алюминия напрямую через гильзу приведет к электрохимической коррозии.
Чем отличается опрессовка от обжима?
По сути, это синонимы. Однако опрессовка подразумевает создание холодного давления, при котором металлы деформируются и сливаются в единый массив.
Как выбрать пресс-клещи для дома?
Если у вас стандартная проводка 2.5 мм², берите ручные клещи с храповым механизмом — они гарантируют полное сжатие до щелчка.
Нужно ли дополнительно паять гильзу?
Нет, это бессмысленно. Правильная опрессовка обеспечивает лучший контакт, чем пайка, и не требует дополнительного нагрева.
Какая термоусадка лучше для ГМЛ?
Лучше всего использовать трубку с клеевым слоем внутри. Клей заполняет пустоты и обеспечивает гидроизоляцию стыка.
Как проверить качество опрессовки без приборов?
Попробуйте с силой потянуть за провода в разные стороны. Если жила не сместилась ни на миллиметр — обжим выполнен верно.
Можно ли переопрессовать гильзу повторно?
Категорически нет. Металл гильзы после первого сжатия деформируется и теряет свои свойства. Старую гильзу нужно срезать и поставить новую.
