Организация электроснабжения загородного жилья начинается с выбора типа сети. Трехфазный ввод в частный дом позволяет получить мощность до 15 кВт и более, что критично при наличии электрокотла или мощного оборудования. По таким работам обычно проходит от двух недель до месяца. Стоимость реализации проекта варьируется от 50 000 до 150 000 рублей в зависимости от удаленности столба и сложности щитка. Правильный подход к монтажу гарантирует стабильную работу техники без скачков напряжения.
Что важно учесть перед началом работ
Задача по установке трехфазной сети считается сложной. Я всегда предупреждаю, что без согласования с энергосбытом и получения официальных техусловий приступать к работам нельзя. Вам понадобятся базовые навыки электромонтажа, чтобы не допустить фатальных ошибок. Весь процесс — от подачи заявки до опломбирования счетчика — занимает около 20-30 дней. Помните, что любые отклонения от проекта могут привести к отказу в подключении.
Подбор необходимых материалов

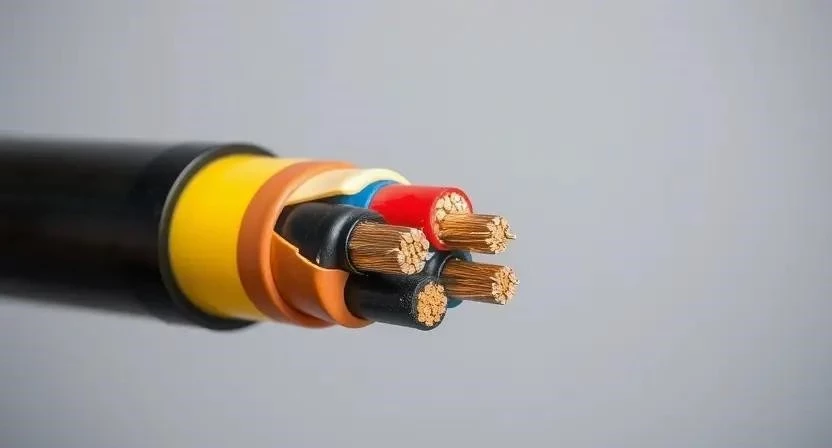

Для качественного монтажа я использую только сертифицированные компоненты. Основной упор делаю на кабель ВВГнг, так как он не поддерживает горение. Важно правильно рассчитать сечение провода, чтобы избежать перегрева при пиковых нагрузках.
- Кабель ВВГнг 5х6 или 5х10 (в зависимости от мощности)
- Трехфазный вводной автоматический выключатель
- Трехфазный электросчетчик (согласно требованиям сети)
- Шины нулевая и заземляющая (медные)
- Стальные уголки для заземляющего контура
- Гофротруба ПВХ или ПНД для защиты кабеля
- Корпус распределительного щита (пластик или металл)
- Набор DIN-реек и наконечников (НШВИ)
Расход материалов рассчитывается исходя из длины линии от столба до дома с запасом 10% на изгибы и подключения.
| Материал | Количество (пример) | Расход на м2/м.пог | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг 5х6 | 30 м | 1 м.пог | 450 руб. | 13 500 |
| Вводной автомат 3-полюсный | 1 шт. | 1 шт. | 2 500 руб. | 2 500 |
| Счетчик трехфазный | 1 шт. | 1 шт. | 8 000 руб. | 8 000 |
| Электроды заземления | 3 шт. | 1 шт. | 1 200 руб. | 3 600 |
| Щит распределительный | 1 шт. | 1 шт. | 4 000 руб. | 4 000 |

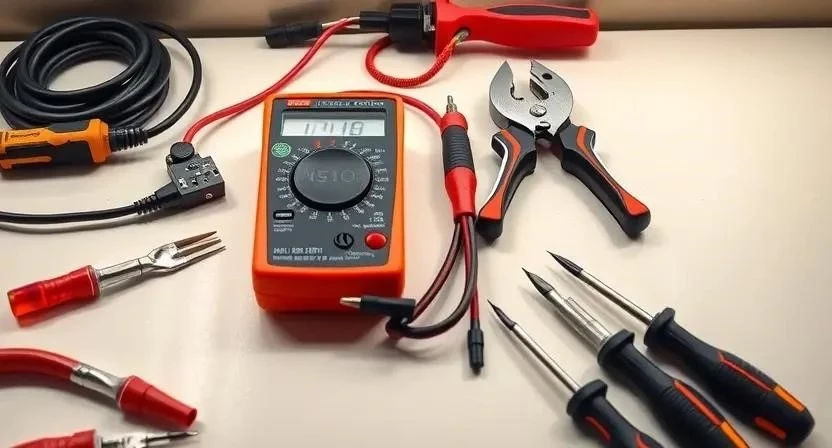

Инструментарий для электромонтажа
Без правильного инструмента работа превратится в мучение. Я рекомендую использовать профессиональный инструмент, так как дешевые отвертки часто слизывают шлицы на клеммах автоматов.
- Мультиметр — проверка напряжения и прозвонка цепей
- Стриппер — быстрая и чистая зачистка изоляции
- Перфоратор — сверление отверстий в стенах и бетоне
- Набор диэлектрических отверток — затяжка контактов
- Кримпер — обжим наконечников на многожильном проводе
- Уровень строительный — установка щита строго по вертикали
- Труборез — аккуратная резка ПНД-трубы
Организация места установки и прокладка трассы

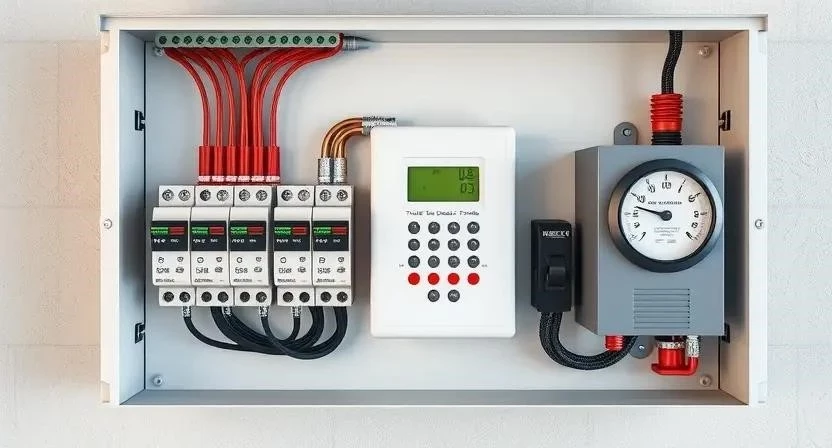

Место под электрощит выбираю в сухом помещении, обычно это прихожая или котельная. Главное, чтобы к нему был свободный доступ для обслуживания. Для кабельной линии копаю траншею глубиной не менее 70-80 см. Это защитит проводку от промерзания и случайных повреждений при садовых работах. Кабель укладываю в ПНД-трубе, а сверху насыпаю слой песка и укладываю сигнальную ленту.
Подготовка поверхности и вводной узел

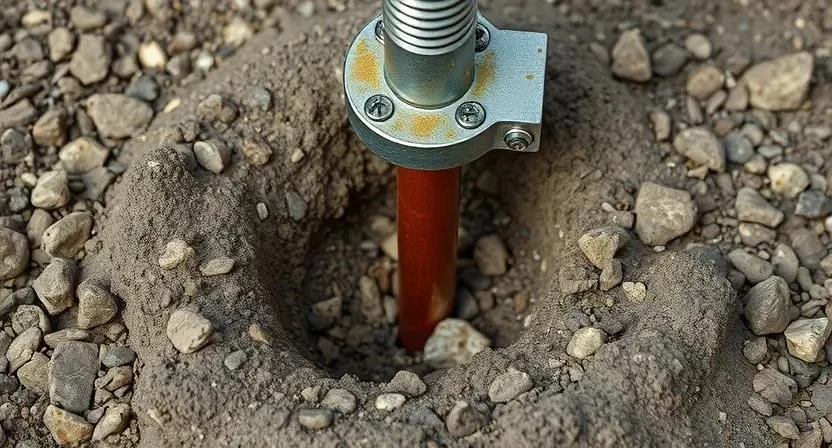

Монтирую вводную коробку на внешней стене дома с учетом уклона, чтобы вода не затекала внутрь. Параллельно занимаюсь заземляющим контуром. Вбиваю три стальных электрода в землю с шагом 2.5 метра, соединяю их стальной полосой. Я всегда проверяю уровень креплений щита, потому что перекос в пару сантиметров выглядит неопрятно и мешает установке модульного оборудования. Все крепления фиксирую дюбелями с широкой шайбой для надежности.
Пошаговый процесс монтажа трехфазного ввода
Работа выполняется строго по этапам. Я составил этот список на основе своего опыта, чтобы ничего не упустить.
- Подача заявки в электросети и получение ТУ (3-7 дней).
- Разработка схемы ввода и согласование проекта (2-5 дней).
- Прокладка кабеля от столба до дома в траншее (1-2 дня).
- Установка вводного распределительного щита на стену (3-5 часов).
- Монтаж заземляющего устройства и замер сопротивления (1 день).
- Подключение вводного автоматического выключателя к линии (2-4 часа).
- Установка и подключение трехфазного счетчика по схеме (3-5 часов).
- Распределение фаз по группам потребителей в доме (1 день).
- Монтаж УЗО и реле напряжения для защиты техники (4-6 часов).
- Проверка напряжения на каждой фазе и правильность фазировки (2 часа).
- Пусконаладочные работы, проверка под нагрузкой (3-5 часов).
- Опломбирование приборов учета и ввод в эксплуатацию (согласно графику сети).
Однажды я столкнулся с тем, что при фазировке перепутал жилы, и трехфазный насос начал вращаться в обратную сторону. Поэтому проверка последовательности фаз — это святое.
Технические тонкости и нюансы
Самое важное в трехфазной сети — равномерное распределение нагрузки. Если на одну фазу «повесить» электроплиту, а на остальные только свет, возникнет перекос фаз. Это приводит к падению напряжения на одной линии и его скачку на другой. Я распределяю потребителей так, чтобы разница в мощности между фазами не превышала 15-20%.
Сечение кабеля выбираю исходя из максимального тока. Для 15 кВт обычно достаточно меди 6 мм², но если дом большой и планируется расширение, лучше сразу заложить 10 мм². Это избавит от необходимости переделывать всю трассу через пару лет.
Заметил, что при правильном распределении нагрузки техника работает тише, а стабилизаторы напряжения реже переключают ступени.
Типичные ошибки новичков
Часто вижу, как люди экономят на заземлении, используя один тонкий штырь вместо полноценного контура. Это опасно, так как при пробое изоляции корпус прибора останется под напряжением. Еще одна ошибка — установка автомата с завышенным номиналом. Если поставить 25А там, где кабель рассчитан на 16А, проводка просто расплавится до того, как сработает защита.
Не забывайте про защиту от скачков напряжения. В частном секторе часто случаются обрывы нуля, и без реле напряжения ваша электроника сгорит за секунду. Также бывает, что путают фазные жилы с нулевой — такая ошибка может привести к подаче 380В на однофазные розетки.
Экономический расчет и стоимость
Стоимость подключения зависит от того, делаете вы всё сами или нанимаете бригаду. Самостоятельный монтаж позволяет сэкономить на работе, но требует времени и знаний.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Комментарий |
|---|---|---|---|
| Материалы и оборудование | 30 000 | 30 000 | Цена фиксированная |
| Монтажные работы | 0 | 25 000 | Сборка щита, траншея |
| Госпошлины и ТУ | 10 000 | 10 000 | Оплата в электросети |
| Проект электроснабжения | 0 (самостоятельно) | 7 000 | Оформление документов |
| 40 000 | 72 000 | Разница в 32 000 руб. |
| Параметр | Однофазный ввод | Трехфазный ввод | |
|---|---|---|---|
| Мощность | до 5-11 кВт | до 15-30 кВт | 3 фазы мощнее |
| Сложность монтажа | Низкая | Высокая | Требует расчета фаз |
| Стоимость оборудования | Дешевле | Дороже | Счетчик и автоматы дороже |
| Возможность подключения 380В | Нет | Да | Для мощных котлов/станков |
| Надежность при авариях | Полное отключение | Возможна работа части дома | Более гибкая система |
Эксплуатация и уход за сетью
После запуска сети нельзя забывать о ней. Раз в год я рекомендую проводить протяжку всех винтовых соединений в щитке. От перепадов температуры и вибраций контакты ослабевают, что ведет к нагреву и оплавлению изоляции. Также полезно проверять сопротивление заземления с помощью специального прибора.
Контролируйте нагрузку через счетчик. Если видите, что одна фаза нагружена значительно сильнее других, перераспределите розетки. Это продлит срок службы вашего оборудования.
Альтернативные решения по электроснабжению
Если трехфазный ввод кажется слишком дорогим или сложным, можно рассмотреть однофазный ввод с увеличенной мощностью. Однако это работает только до 11 кВт. Для защиты от просадок в таком случае придется ставить мощные стабилизаторы напряжения на весь дом.
| Технология | Плюсы | Минусы | Применение |
|---|---|---|---|
| 3-фазный ввод | Высокая мощность, 380В | Сложный монтаж, цена | Большие дома, мастерские |
| 1-фазный ввод | Простота, дешевизна | Ограничение по кВт | Малые дачи, скромный набор техники |
| Стабилизатор + 1 фаза | Стабильное напряжение | Дорогой прибор, шум | Чувствительная электроника |
| Генератор (резерв) | Автономность | Шум, топливо | При частых отключениях |
| Инвертор с АКБ | Бесшумность, мгновенный старт | Дорогие аккумуляторы | Обеспечение связи и света |
Меры безопасности при работе
Электричество не прощает ошибок. Работайте только в диэлектрических перчатках и используйте инструмент с изолированными ручками. При работе с химией (герметики для ввода) обязательно проветривайте помещение. Никогда не производите монтаж под напряжением — сначала полностью обесточьте линию и повесьте табличку «Не включать!». При работе на высоте (на столбе) используйте сертифицированные лестницы и страховочные ремни.
Часто задаваемые вопросы (FAQ)
Можно ли сделать ввод самостоятельно?
Монтаж кабеля и щитка — да, но подключение к сети и опломбирование счетчика выполняют только сотрудники электросетей.
Сколько кВт дает трехфазный ввод?
Стандартно предоставляют 15 кВт (по 5 кВт на каждую фазу), но по согласованию мощность можно увеличить.
Нужен ли проект электроснабжения?
Да, для получения технических условий и законного подключения проект обязателен.
Как распределить розетки по фазам?
Группируйте потребителей по мощности. Например: Фаза А — кухня (плита, чайник), Фаза B — освещение и комнаты, Фаза C — котел и насосы.
Что будет, если пропадет одна фаза?
Приборы на этой фазе перестанут работать, а на остальных может вырасти нагрузка. Рекомендую ставить реле контроля фаз.
Какой кабель лучше: алюминий или медь?
Только медь (ВВГнг). Алюминий имеет худшую проводимость и склонен к окислению, что опасно для частного дома.
Зачем нужно УЗО в трехфазном щите?
УЗО защищает людей от удара током при утечке. В трехфазном вводе можно ставить как одно общее четырехполюсное УЗО, так и отдельные на каждую фазу.
