Разделение электросети на отдельные группы позволяет избежать перегрузок и внезапного отключения света во всем доме. Обычно такая работа в однокомнатной квартире занимает 3-5 дней и обходится в среднем от 15 до 30 тысяч рублей только за работу мастера. Понимание того, как правильно разделить проводку на группы, избавляет от риска пожара и постоянных визитов электрика. Грамотный подход к планированию сети гарантирует стабильную работу всей техники.
Основы планирования электромонтажа
Электромонтажные работы относятся к категории повышенной сложности. Для старта потребуются базовые навыки работы с электрикой и понимание принципов распределения нагрузки. Я всегда советую приступать к этому этапу на стадии черновых работ, когда стены еще не заштукатурены. Это значительно упрощает прокладку кабеля. Время выполнения зависит от площади, но в среднем на разводку уходит около 40-60 рабочих часов.

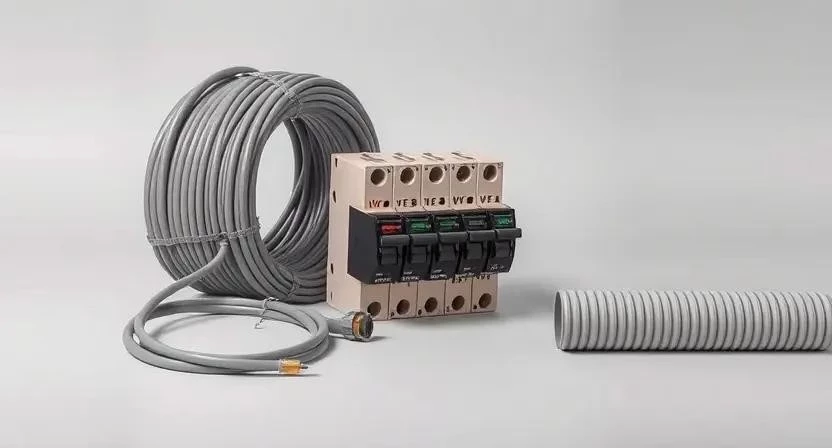

Подбор необходимых материалов
Для качественной разводки я использую только проверенные компоненты. Основной упор стоит сделать на пожаробезопасность и долговечность соединений. Для силовых линий выбирайте кабель с индексом нг-LS (не поддерживающий горение, с низким дымовыделением).
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Автоматические выключатели (10А, 16А)
- Устройства защитного отключения (УЗО)
- Дифференциальные автоматы
- DIN-рейки и шины (ноль, заземление)
- Гофрированная труба ПВХ
- Клеммники WAGO или гильзы
Расход кабеля обычно рассчитывается с запасом 10-15% на изгибы и подрезку. В среднем на одну комнату уходит от 30 до 70 метров провода в зависимости от количества точек.
| Материал | Примерное количество (на 40 м2) | Расход на точку | Средняя цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 100 м | 5-8 м | 70 руб/м | 7000 |
| Кабель ВВГнг-LS 3х1.5 | 60 м | 4-6 м | 50 руб/м | 3000 |
| Автоматы 16А | 5 шт | 1 на группу | 400 руб | 2000 |
| УЗО (30мА) | 2 шт | 1 на зону | 1200 руб | 2400 |
| Гофра 20мм | 120 м | 1:1 к кабелю | 20 руб/м | 2400 |

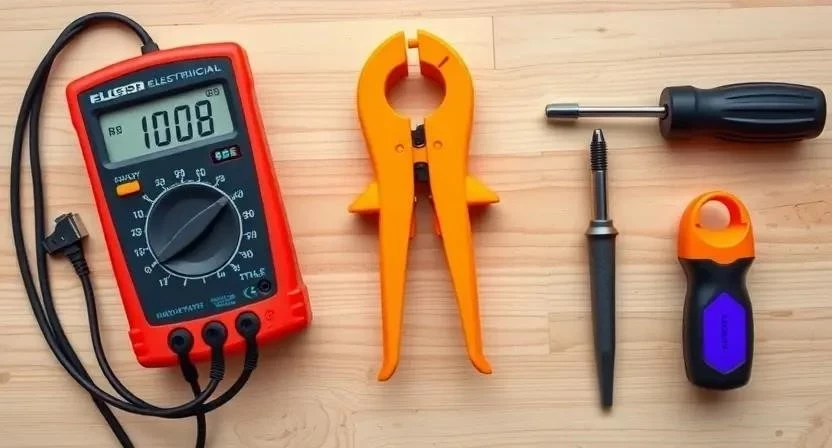

Инструментарий для работы
Качественный инструмент сокращает время монтажа в два раза и уберегает от ошибок. Я рекомендую не экономить на стриппере, так как ручная зачистка ножом часто повреждает жилу кабеля. Если бюджет ограничен, некоторые позиции можно взять в аренду в строительных центрах.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Стриппер | Быстрая зачистка изоляции | Обязательно | 1500 руб |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 2000 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб |
| Перфоратор | Штробление стен и сверление | Обязательно | 6000 руб |
| Кусачки/Бокорезы | Обрезка проводов | Обязательно | 800 руб |
Организация пространства и безопасность
Перед началом работ полностью обесточьте помещение. Я всегда проверяю отсутствие напряжения мультиметром на каждом проводе, даже если уверен, что автомат выключен. Вынесите всю мебель из зоны работ, чтобы не тратить время на ее перемещение. Полы и стены, не подлежащие штроблению, застелите плотной пленкой. Обеспечьте яркое временное освещение, используя переносные лампы, так как основная сеть будет отключена.
Подготовка поверхностей к монтажу
Штробление — самый грязный этап. Используйте перфоратор со специальной насадкой или штроборез с пылесосом, иначе бетонная пыль забьет все поры в квартире. После прорезания пазов тщательно очистите их щеткой и пропылесосьте. Это нужно для того, чтобы раствор надежно зафиксировал кабель.
Установка подрозетников требует идеального уровня. Я использую строительный уровень, чтобы розетки не «заваливались» в сторону. Если поставить коробку криво, декоративная рамка не скроет зазор, и придется переделывать отделку. После установки коробок проверьте их фиксацию гипсовым раствором.
Технология разделения сети на группы
Процесс требует системного подхода. Нельзя просто кидать провода в стену, нужно четко понимать, какой прибор к какому автомату привязан.
- Составление списка всех приборов и их мощности (2-3 часа).
- Группировка потребителей: свет отдельно, розетки отдельно, мощная техника (духовка, стиралка) — на свои линии (3-4 часа).
- Расчет нагрузки на каждую группу в амперах (2 часа).
- Выбор сечения кабеля: 1.5 мм2 для света, 2.5 мм2 для розеток (1 час).
- Проектирование схемы разводки от щитка до каждой точки (4-6 часов).
- Монтаж кабельных линий в штробах и гофре (12-20 часов).

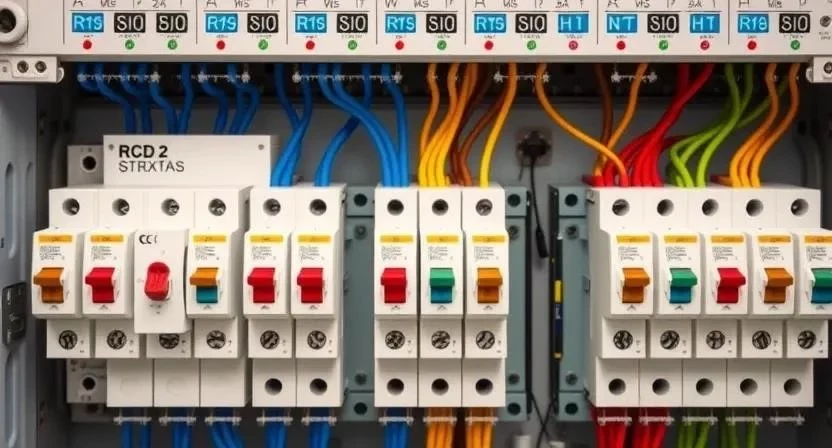

- Сборка распределительного щита на DIN-рейке (5-8 часов).
- Установка автоматических выключателей и УЗО (3 часа).
- Подключение линий к соответствующим автоматам (4 часа).
- Монтаж розеток и выключателей в подрозетники (6-10 часов).
- Проверка изоляции и тестирование цепей мультиметром (3 часа).
- Первый запуск системы под нагрузкой (2 часа).
Однажды я забыл проверить уровень одного подрозетника в ванной, и в итоге розетка встала под углом в 5 градусов. Пришлось штробить заново и переставлять коробку, что отняло целый день. Теперь я перепроверяю уровень трижды.
Технические нюансы и требования
При монтаже важно следить за температурой в помещении — она не должна быть ниже +5°C, иначе изоляция кабеля может стать хрупкой. В санузлах обязательно используйте оборудование с классом защиты не ниже IP44. Это защитит от попадания брызг воды в механизмы. Если вы используете штукатурку для заделки штроб, дождитесь ее полного высыхания (обычно 7-14 дней) перед финальной покраской стен.
Старайтесь покупать автоматы и УЗО одного бренда. Разные производители могут иметь разную ширину модулей или нюансы в зажимах, что усложняет сборку щитка.
Типичные ошибки при монтаже
Новички часто пытаются сэкономить, объединяя всё в одну линию. Это прямой путь к постоянным срабатываниям защиты.
- Неверный расчет мощности: когда на один автомат 16А вешают чайник, микроволновку и стиральную машину.
- Использование кабеля 1.5 мм2 для розеток, что ведет к его перегреву.
- Отсутствие заземления (третьего провода), что опасно при пробое изоляции прибора.
- Объединение «мокрых» зон (ванная) с жилыми комнатами в одну группу.
- Плохая затяжка винтов в автоматах, что вызывает искрение и оплавление пластика.
Помню случай, когда клиент использовал тонкий провод для кухонной линии. При включении духовки изоляция начала плавиться прямо в стене. Пришлось вскрывать отделку и полностью менять проводку в этой зоне.
Финансовая сторона вопроса
Стоимость зависит от количества групп. Чем больше разделение, тем дороже материалы и работа, но тем выше надежность.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 10 000 | 10 000 | 0 |
| Автоматика и щит | 7 000 | 7 000 | 0 |
| Расходники (дюбели, гипс) | 2 000 | 2 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| 19 000 | 44 000 | 25 000 |
Я сэкономил около 12 тысяч рублей, когда собирал щиток сам, но потратил два дополнительных дня на изучение схем и переделку одного из модулей.
Эксплуатация и уход за сетью
После запуска сеть требует минимального, но регулярного внимания. Раз в год я рекомендую проверять затяжку контактов в электрощите. От вибраций и перепадов температур винты могут ослабнуть, что приведет к плохому контакту. Срок службы качественных автоматов составляет 10-15 лет, после чего их желательно заменить. Если вы купили новый мощный прибор, оцените, не перегружена ли текущая группа, и при необходимости перераспределите нагрузку.
Альтернативные методы организации сети
Современные технологии позволяют сделать управление группами более гибким. Вместо классических выключателей можно внедрить умные решения.
- Установка умных реле для удаленного управления группами.
- Монтаж беспроводных выключателей (без штробления стен).
- Радиальная схема разводки (от щитка к каждому прибору).
- Кольцевая схема (редко в квартирах, чаще в больших домах).
- Группировка по функциональному назначению (например, только «мойка»).
- Разделение по фазам (для трехфазного ввода).
- Использование дифференциальных автоматов вместо связки «автомат + УЗО».
Часто задаваемые вопросы
Сколько групп нужно на одну комнату?
Обычно делают две: одну на освещение и одну на розетки. Для спальни этого достаточно, для кухни — минимум три (свет, розетки, мощная техника).
Можно ли объединять свет и розетки в одну группу?
Технически можно, но крайне не рекомендуется. При коротком замыкании в розетке вы останетесь в полной темноте.
Какое УЗО выбрать для кухни?
Оптимально поставить УЗО с током утечки 30мА. Для зон с водой (над раковиной) лучше использовать 10мА.
Как часто менять автоматы?
Если они не срабатывали от серьезных перегрузок, они служат десятилетиями. Но раз в 10 лет стоит провести ревизию.
Что делать, если автомат постоянно выбивает?
Либо перегружена линия (слишком много приборов), либо где-то произошло короткое замыкание. Нужно проверить нагрузку.
Можно ли использовать алюминиевый провод?
Категорически нет. Только медь (ВВГнг-LS). Алюминий хрупок и окисляется, что ведет к пожарам.
Нужно ли заземлять все розетки?
Да, заземление — это ваша безопасность. Оно отводит ток утечки на землю, предотвращая удар током от корпуса прибора.
Меры безопасности при работе
Работа с электричеством не прощает ошибок. Всегда используйте диэлектрические перчатки и очки при штроблении. При работе с химией или растворами обеспечьте проветривание помещения. Никогда не работайте под напряжением. Если вы не уверены в правильности подключения, пригласите профессионала для проверки перед подачей тока. Помните, что неправильный монтаж может привести к пожару или поражению электрическим током.
