Подбор автоматических выключателей 16А и 25А для квартиры

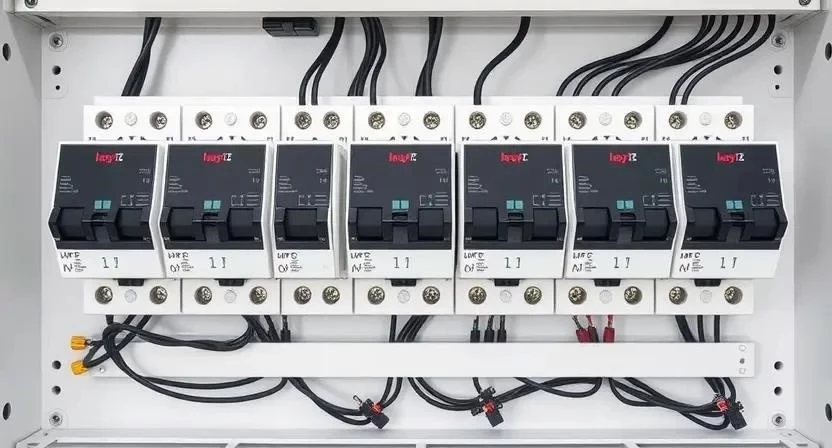

Сборка электрощита в квартире требует точного расчета нагрузки на каждую линию. Ошибки в подборе номинала приводят к оплавлению изоляции или постоянным срабатываниям защиты. Средняя стоимость одного качественного автомата варьируется от 300 до 1200 рублей, а монтаж одного модуля занимает около 15–20 минут. Правильный выбор между автоматом 16А или 25А определяет, будет ли ваша сеть работать стабильно или превратится в источник опасности. Логика подбора всегда строится на сечении кабеля и суммарной мощности приборов.

Основы работы автоматических выключателей

Автоматический выключатель защищает линию от короткого замыкания и перегрузки. Номинал в амперах указывает на максимальный ток, который устройство пропускает через себя без срабатывания защиты. Разница между 16 и 25 амперами заключается в пороге отключения: первый вариант рассчитан на стандартные бытовые нагрузки, второй — на более мощные потребители. Если поставить слишком слабый автомат, он будет постоянно «выбивать» при включении чайника и утюга одновременно. Слишком мощный прибор может не сработать, когда кабель уже начнет плавиться от перегрева.

Технические параметры и расчет мощности

Для перевода ампер в киловатты используется простая формула: P = U × I, где P — мощность в ваттах, U — напряжение (220В), I — сила тока в амперах. Я всегда перепроверяю эти расчеты перед покупкой комплектующих, чтобы не ошибиться с номиналом.

Особенности монтажа и требования к кабелю

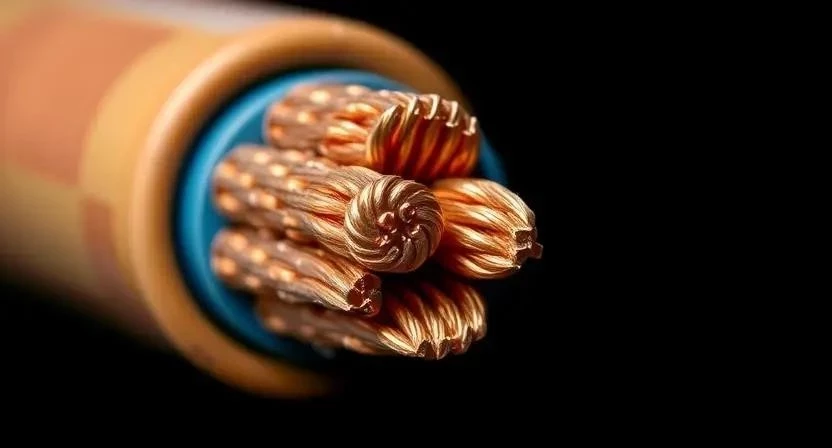

Безопасность электромонтажа в квартире зависит от соответствия сечения жилы номиналу автомата. Для защиты медного кабеля сечением 2.5 мм² я использую только автоматы на 16А. Если поставить на такую линию 25А, защита просто не успеет сработать до того, как изоляция провода начнет гореть. Для номинала 25А обязателен кабель сечением не менее 4 мм².

Необходимые материалы для монтажа:

• Медный кабель ВВГнг-LS 3х2.5 (для 16А)
• Медный кабель ВВГнг-LS 3х4 (для 25А)
• Автоматические выключатели (согласно расчету)
• DIN-рейка стальная
• Наконечники НШВИ (под сечение кабеля)
• Маркировочные бирки для линий
• Изолента или термоусадка
• Шины нулевые и заземляющие (N и PE)

Инструменты для работы:

• Стриппер для зачистки изоляции
• Набор диэлектрических отверток
• Мультиметр или индикатор напряжения
• Кримпер для обжима наконечников
• Пассатижи
• Уровень строительный
• Фонарь налобный

Я однажды монтировал щиток в старой хрущевке, где владелец решил сэкономить и оставить старый провод 1.5 мм², поставив автомат на 25А. Через месяц розетка в кухне начала чернеть — кабель просто не выдержал нагрузки, а автомат «молчал». Поэтому соблюдайте технологию строго.

Пошаговая инструкция по установке автомата:

1. Полное обесточивание сети и проверка отсутствия напряжения мультиметром (5 мин).
2. Разметка места установки модуля на DIN-рейке (2 мин).
3. Зачистка изоляции кабеля стриппером на длину 10–12 мм (1 мин на провод).

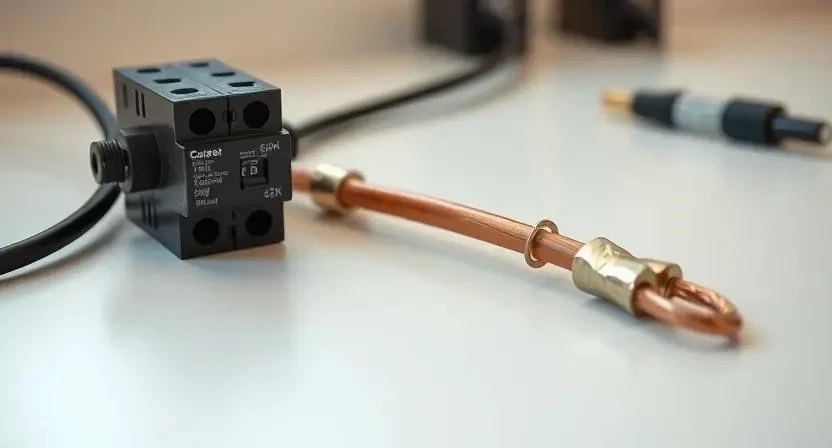

4. Обжим жилы наконечником НШВИ для обеспечения качественной адгезии контакта (2 мин).
5. Установка автомата на рейку до щелчка фиксатора (1 мин).
6. Вставка фазного провода в верхнюю клемму и затяжка винта (2 мин).
7. Подключение нагрузки к нижней клемме с аналогичной затяжкой (2 мин).
8. Проверка надежности крепления проводов «на вырыв» (1 мин).
9. Маркировка автомата согласно схеме щитка (2 мин).
10. Тестовое включение под нагрузкой и замер температуры клемм (10 мин).

При работе обязательно используйте перчатки и защитные очки. Помните про электробезопасность: никогда не работайте под напряжением!

Эксплуатация и износ оборудования

Срок службы автомата сокращается при частых перегрузках. Тепловой расцепитель внутри устройства представляет собой биметаллическую пластину, которая изгибается при нагреве. Если автомат срабатывает слишком часто, металл «устает», и порог срабатывания может сместиться. Признаком износа является характерный треск при включении или разболтанные клеммы, которые начинают греться. Я рекомендую раз в год подтягивать винты в щитке, так как от вибраций и температурных расширений контакты ослабевают.

Маркировка и визуальные отличия

Визуально автоматы на 16А и 25А идентичны, поэтому смотреть нужно на лицевую панель. Там указан номинал (например, C16 или C25). Буква перед цифрой означает характеристику расцепителя:

• B — чувствительные, для освещения и длинных линий.
• C — стандартные, для розеток и бытовой техники.
• D — для мощных двигателей с высокими пусковыми токами.

Для квартиры я почти всегда выбираю тип C, так как он оптимален для большинства бытовых приборов.

Стоимость и выбор бренда

Цена автомата зависит от производителя и количества модулей. Бюджетные варианты часто имеют люфты в клеммах, что ведет к нагреву. Премиум-бренды обеспечивают более четкое срабатывание и долгий срок службы.

Сравнение преимуществ и недостатков

Выбор между этими двумя номиналами зависит исключительно от задачи и сечения провода.

Рекомендации по применению в разных комнатах

Я всегда разделяю группы в щитке, чтобы при поломке одного прибора не гас весь дом. Это упрощает поиск неисправности и повышает общую надежность сети.

Правила распределения нагрузки:

1. Линии освещения — автоматы 10А (кабель 1.5 мм²).
2. Стандартные жилые комнаты — автоматы 16А (кабель 2.5 мм²).
3. Кухонная зона (чайник, микроволновка) — разделение на 2-3 группы по 16А.
4. Мощная электроплита или варочная панель — автомат 25А (кабель 4 мм²).
5. Кондиционеры высокой мощности — отдельные линии 16А или 20А.

Я помню случай, когда клиент просил поставить один автомат на 25А на все розетки в квартире. Я категорически отказался, объяснив, что при коротком замыкании в дешевом удлинителе кабель может вспыхнуть раньше, чем сработает такой мощный расцепитель.

Советы электриков и нормы ПУЭ

Согласно ПУЭ (Правилам устройства электроустановок), защита должна быть согласована с током длительного допустимого нагрева кабеля. Это значит, что номинал автомата должен быть меньше или равен максимально допустимому току провода. Я рекомендую использовать разделение на группы: одна группа — не более 8-10 розеток. Это предотвращает перегрузку сети при одновременном включении нескольких приборов.

Часто задаваемые вопросы (FAQ)

Можно ли заменить автомат 16А на 25А, если часто выбивает?
Только если у вас проложен кабель сечением 4 мм². Если стоит 2.5 мм², замена на 25А превратит вашу проводку в обогреватель внутри стены, что приведет к пожару.

Что будет, если поставить автомат 16А на кабель 4 мм²?
Ничего страшного не произойдет. Система будет работать исправно, просто вы ограничите максимальную мощность линии до 3.5 кВт.

Почему автомат выбивает, хотя нагрузка небольшая?
Возможно, имеет место утечка тока, неисправность самого автомата или плохой контакт в клеммах, вызывающий локальный нагрев.

Какой тип (B, C, D) лучше для квартиры?
Тип C является универсальным. Тип B подходит для очень длинных линий, где ток короткого замыкания может быть занижен.

Нужно ли ставить УЗО вместе с автоматом?
Да, автомат защищает кабель, а УЗО — человека от удара током. В идеале использовать дифференциальные автоматы.

Как рассчитать количество автоматов в щиток?
Разделите все электроприборы на группы по назначению и мощности, затем добавьте 1-2 резервных модуля на будущее.

Влияет ли бренд автомата на безопасность?
Да, дешевые копии могут иметь задержку в срабатывании при коротком замыкании, что критично для защиты проводки.
