Ошибки при подборе защиты приводят к оплавлению изоляции или постоянным отключениям электричества в самый неподходящий момент. Правильный выбор номинала автоматического выключателя: как правильно рассчитать и подобрать устройство, зависит от понимания нагрузки и сечения кабеля. Обычно расчеты для стандартной квартиры занимают около 2-3 часов, а стоимость одного качественного автомата варьируется от 300 до 1500 рублей. Точный расчет гарантирует, что проводка не сгорит при перегрузке, а приборы останутся в сохранности.
Основы подбора защиты

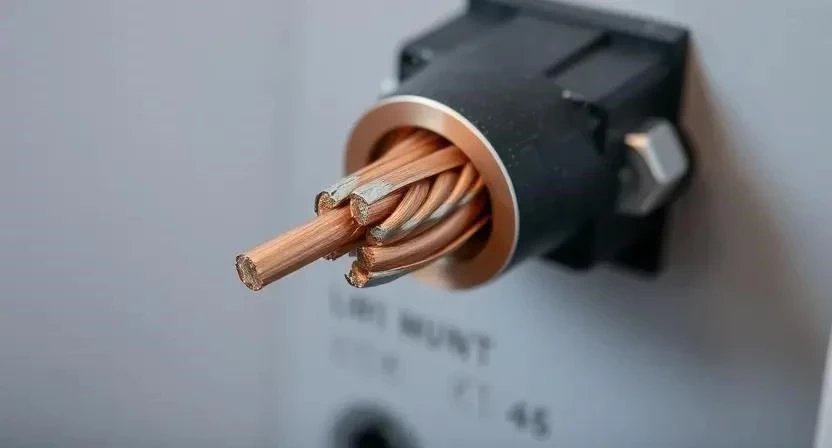

Номинальный ток — это максимальная сила тока, которую автомат пропускает через себя длительное время без срабатывания защиты. Главное правило здесь: автомат защищает не электроприбор, а именно кабель. Если поставить слишком мощный автомат на тонкий провод, кабель начнет плавиться, а защита даже не заметит проблемы. Все расчеты должны опираться на требования ПУЭ (Правила устройства электроустановок). Я всегда начинаю с определения типа провода, так как медный и алюминиевый кабели имеют разную токопроводность.
Комплектующие для монтажа
Для качественной сборки щитка потребуется определенный набор материалов. Я рекомендую использовать только сертифицированные изделия, чтобы избежать ложных срабатываний или, что хуже, отказа защиты в критический момент.
- Автоматические выключатели с разными номиналами (6А, 10А, 16А, 25А)
- Стандартная DIN-рейка для крепления модулей
- Наконечники НШВИ для качественного обжима многожильного провода
- Маркировочные бирки для каждой линии
- Изоляционная лента или термоусадка
- Шины нулевые и заземляющие
- Гребенчатая шина для соединения автоматов
- Крепежные саморезы и дюбели для фиксации рейки
Стоимость комплектующих сильно зависит от бренда. Бюджетные варианты стоят дешевле, но премиальные серии служат десятилетиями без потери свойств пружины расцепителя.
Таблица 1. Соответствие номинала автомата и сечения кабеля
| Материал провода | Сечение (мм²) | Рекомендуемый номинал (А) | Макс. мощность (кВт) | Применение |
|---|---|---|---|---|
| Медь | 1.5 | 10 | 2.2 | Освещение |
| Медь | 2.5 | 16 | 3.5 | Розетки |
| Медь | 4 | 25 | 5.5 | Мощные приборы |
| Медь | 6 | 32 | 7.0 | Электроплиты |
| Алюминий | 2.5 | 10 | 2.2 | Старая проводка |

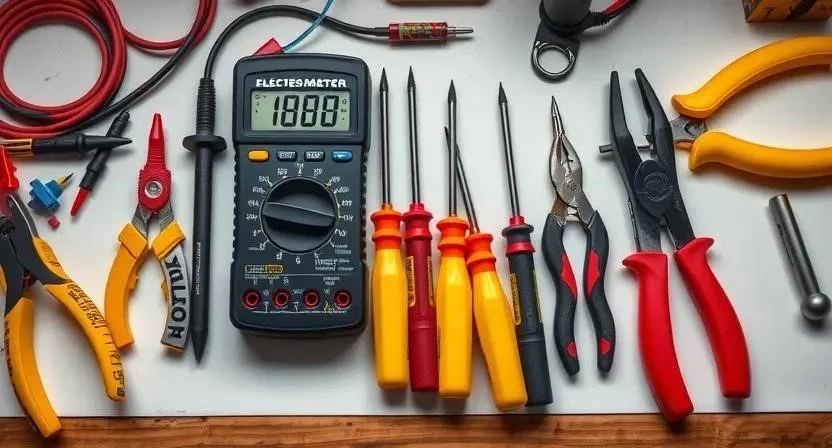

Инструментарий электрика
Без правильного инструмента монтаж превращается в мучение, а риск плохого контакта возрастает. Я использую проверенный набор, который позволяет работать быстро и безопасно.
- Набор диэлектрических отверток (шлиц и крест)
- Стриппер для быстрой и аккуратной зачистки изоляции
- Цифровой мультиметр для проверки цепи
- Индикаторная отвертка для контроля напряжения
- Пассатижи с изолированными ручками
- Бокорезы для обрезки кабеля
- Кримпер для обжима наконечников НШВИ
Если нет своего дорогого оборудования, некоторые позиции можно взять в аренду, но базовый ручной инструмент должен быть всегда под рукой.
Организация рабочего пространства
Безопасность в электромонтаже стоит на первом месте. Первым делом необходимо полностью обесточить сеть, отключив вводной автомат. Я обязательно перепроверяю отсутствие напряжения индикатором на каждом проводе, даже если уверен, что питание выключено. В зоне щитка нужно организовать хорошее освещение — используйте переносной прожектор или мощный фонарь. Чтобы строительный мусор не попал внутрь оборудования, пол и стены вокруг зоны работ стоит прикрыть плотной пленкой.

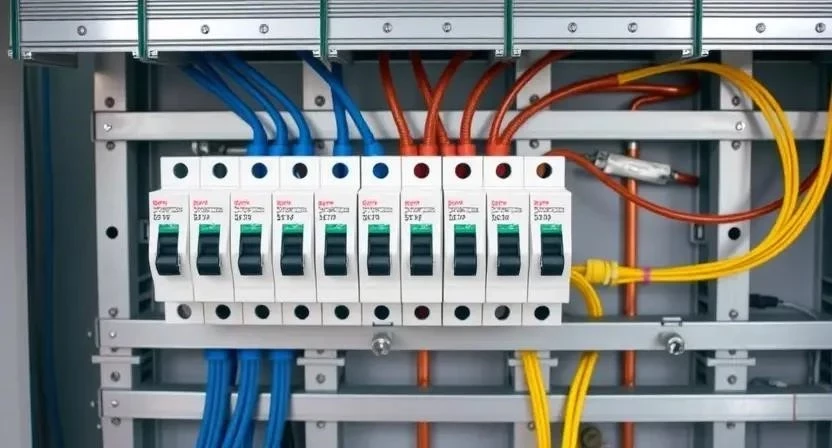

Подготовка к установке
Чистота в щитке напрямую влияет на надежность соединений. Сначала я очищаю DIN-рейку от пыли и остатков строительной смеси. Затем проверяю состояние всех кабельных линий: изоляция не должна иметь трещин или заломов. Концы проводов зачищаются строго по длине клеммы автомата, чтобы оголенный металл не торчал наружу, но и изоляция не попала под зажим. Готовность щитка подтверждается проверкой заземляющего контура и правильным расположением кабельных вводов.
Пошаговый алгоритм подбора и монтажа
Процесс требует внимательности. Я однажды пропустил один мощный прибор в расчетах, и автомат выбивало при одновременном включении чайника и микроволновки. Чтобы этого не случилось, следуйте этой инструкции:
- Составление списка всех электроприборов на линии (15-20 мин).
- Расчет суммарной мощности нагрузки в Ваттах (10 мин).
- Перевод мощности в силу тока по формуле I = P / U (5 мин).
- Определение максимально допустимого тока для текущего сечения кабеля (5 мин).
- Выбор номинала автомата: он должен быть меньше допустимого тока кабеля, но больше тока нагрузки (10 мин).
- Подбор характеристики расцепителя (B, C или D) под тип нагрузки (10 мин).
- Проверка совместимости автомата с УЗО или дифференциальными устройствами (10 мин).
- Монтаж корпуса автомата на DIN-рейку до щелчка (2 мин).
- Подключение питающего провода к верхней клемме (5 мин).
- Подключение отходящей линии к нижней клемме (5 мин).
- Затяжка винтовых соединений с усилием, чтобы провод не шатался (5 мин).
- Маркировка автомата биркой с названием линии (5 мин).
- Тестирование системы под нагрузкой с помощью амперметра (15 мин).
Важно помнить, что при выборе характеристики расцепителя для обычных розеток в квартире чаще всего подходит тип C. Однако для освещения с электронными балластами или в старых домах с высокой чувствительностью сети я рекомендую тип B.
Технические нюансы
Температура внутри электрощита может существенно влиять на работу защиты. При сильном нагреве тепловой расцепитель срабатывает быстрее, чем указано в паспорте. Чтобы избежать этого, я оставляю небольшой тепловой зазор между модулями, если нагрузка высокая. Также стоит учитывать совместимость брендов: шины-гребенки одного производителя могут плохо садиться на автоматы другого. Длина кабеля тоже играет роль — чем длиннее линия, тем ниже ток короткого замыкания, что может привести к тому, что автомат просто не «увидит» КЗ и не отключится вовремя.
Типичные промахи новичков
Самая опасная ошибка — установка автомата на 25А на кабель сечением 2.5 мм². В такой ситуации проводка перегреется и загорится раньше, чем сработает защита. Я часто сталкиваюсь с тем, что люди путают характеристики B и C, ставя «медленные» автоматы туда, где нужна мгновенная реакция. Плохой контакт в клеммах приводит к искрению и оплавлению корпуса. Также недопустимо полное отсутствие заземления, так как это делает эксплуатацию сети опасной для жизни.
- Использование слишком высокого номинала для тонкого провода.
- Недотяг винтов в клеммах автомата.
- Игнорирование типа нагрузки при выборе буквы (B, C, D).
- Установка всех линий на один мощный автомат без разделения.
- Отсутствие маркировки, что ведет к ошибкам при обслуживании.
Финансовый расчет
Стоимость сборки одного узла защиты зависит от выбранного ценового сегмента. Я подготовил сравнительную таблицу, чтобы было проще ориентироваться в бюджете.
Таблица 2. Стоимость автоматических выключателей по брендам
| Сегмент | Бренд (пример) | Цена за ед. (руб) | Срок службы | Надежность |
|---|---|---|---|---|
| Бюджетный | IEK | 200 — 400 | 5-7 лет | Средняя |
| Средний | Schneider Electric (KM) | 500 — 800 | 10-15 лет | Высокая |
| Премиум | ABB / Legrand | 900 — 1600 | 20+ лет | Максимальная |
Таблица 3. Пример сметы на сборку одного узла (3 автомата + УЗО)
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Автоматы 16А | 3 шт. | 600 руб. | 1800 |
| УЗО (30мА) | 1 шт. | 1200 руб. | 1200 |
| Расходники (НШВИ, бирки) | комплект | 300 руб. | 300 |
| Работа мастера | — | 2000 руб. | 2000 |
| ИТОГО | — | — | 5300 |
При самостоятельном подборе и монтаже можно сэкономить около 2000-3000 рублей на работе электрика, но это требует уверенных знаний и наличия инструмента.
Эксплуатация и уход
Монтаж — это только половина дела. Раз в год я провожу профилактическую протяжку всех винтовых соединений, так как от перепадов температур металл «гуляет» и контакты ослабевают. Рекомендую проверять срабатывание защиты (особенно УЗО) с помощью специальной кнопки «Тест». Если при пиковых нагрузках (например, зимой при работе всех обогревателей) корпус автомата становится горячим на ощупь, это сигнал к пересмотру схемы распределения нагрузки или замене устройства на более качественное.
Современные альтернативы
Вместо классической связки «Автомат + УЗО» сейчас часто используют дифференциальные автоматы. Они объединяют в себе две функции в одном корпусе, что экономит место в щитке. Я перешел на них в последних проектах, так как это упрощает монтаж. Также набирают популярность интеллектуальные реле с защитой по току. Они позволяют мониторить потребление энергии через смартфон и дистанционно отключать линии, что очень удобно для управления «умным домом».
Ответы на частые вопросы
Для наглядности я составил таблицу с расчетом нагрузки для разных зон квартиры, чтобы вы могли сопоставить свои данные с примерами.
Таблица 4. Пример расчета нагрузки по помещениям
| Помещение | Основные приборы | Суммарная мощность | Рекомендуемый автомат |
|---|---|---|---|
| Кухня | Чайник, СВЧ, Холодильник | 3.5 — 4.5 кВт | 16А или 25А (на две линии) |
| Комната | ПК, Телевизор, Лампа | 1.0 — 2.0 кВт | 16А |
| Санузел | Стиральная машина, Бойлер | 2.5 — 3.5 кВт | 16А + УЗО 10мА |
| Прихожая | Освещение, Роутер | 0.3 — 0.5 кВт | 6А или 10А |
Можно ли поставить автомат на 25А на кабель 2.5 мм²?
Нет, это опасно. Кабель 2.5 мм² выдерживает ток до 25А, но работать на пределе нельзя. Ставьте 16А.
Чем отличается характеристика B от C?
B срабатывает быстрее при меньшем пусковом токе, C — более устойчив к кратковременным скачкам (например, при включении пылесоса).
Что делать, если автомат постоянно выбивает?
Либо перегружена линия (слишком много приборов), либо в сети произошло короткое замыкание или утечка тока.
Какой номинал нужен для освещения?
Обычно достаточно 6А или 10А, так как современные LED-лампы потребляют очень мало.
Можно ли менять автомат без замены проводки?
Можно, но нельзя увеличивать его номинал, если сечение провода осталось прежним.
Что такое селективность защиты?
Это когда при аварии отключается только ближайший к месту проблемы автомат, а не весь дом целиком.
Как выбрать бренд автомата?
Ориентируйтесь на бюджет и требования к надежности. Для критических узлов — премиум, для простых линий — средний сегмент.
Нужен ли автомат на каждую розетку?
Нет, обычно объединяют группу розеток в одну линию (до 5-7 штук) на один автомат.
