Проектирование системы электроснабжения для частного дома с выделенной мощностью 15 кВт требует точного расчета каждой линии. Ошибки в планировании приводят к постоянному срабатыванию автоматов или, что хуже, к перегреву кабеля в стенах. В среднем такой электромонтаж в частном доме занимает от 14 до 21 дня. Стоимость материалов для стандартного коттеджа начинается от 80 000 рублей. Правильная схема электроснабжения коттеджа 15 кВт позволяет распределить нагрузку между кухней, котельной и жилыми комнатами без перебоев. Грамотный подход гарантирует безопасность жильцов и долговечность всей сети.
Базовые требования к подготовке
Работы по электрике относятся к категории повышенной сложности. Я заметил, что новички часто недооценивают объем штробления и время на коммутацию в щитке. Для старта достаточно базовых знаний о законе Ома и правилах ПУЭ. Приступать к монтажу стоит строго после завершения всех «мокрых» процессов и возведения перегородок. Если начать раньше, строительная пыль и влага испортят подрозетники и контакты. Я однажды столкнулся с тем, что монтаж кабеля до штукатурки привел к его смещению, и пришлось переделывать разводку в гостиной.

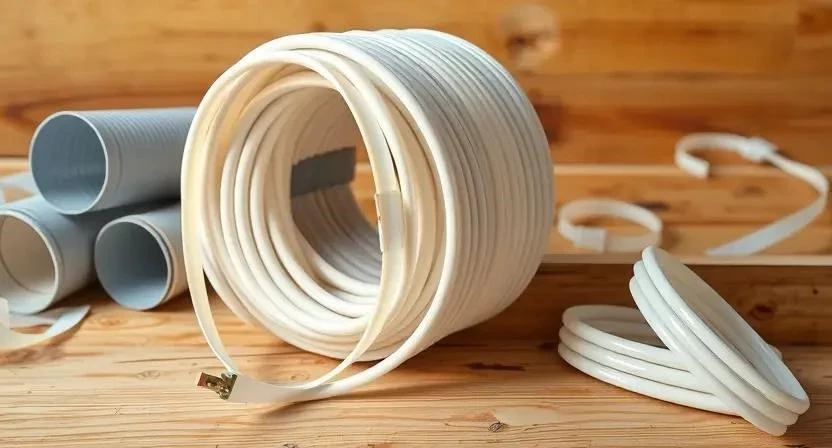

Перечень материалов для закупки
Для надежной сети я рекомендую использовать только медный кабель с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение. Важно покупать автоматику одного бренда, чтобы избежать проблем с совместимостью модулей на DIN-рейке. Расчет количества кабеля делается с запасом 10-15% на изгибы и подъем по стенам.
- Кабель ВВГнг-LS 3х2.5 (для розеток) — 200-400 м
- Кабель ВВГнг-LS 3х1.5 (для освещения) — 150-300 м
- Кабель ВВГнг-LS 3х6 или 3х10 (вводной) — 10-20 м
- Автоматические выключатели (разных номиналов) — 15-25 шт.
- УЗО или дифференциальные автоматы — 4-6 шт.
- Гофрированная труба ПВХ 16-20 мм — 200-500 м
- Подрозетники для бетона/гипсокартона — 30-50 шт.
- Распределительные коробки — 10-20 шт.
- Шины нулевые и заземляющие — 2 шт.
- Маркировочные бирки для кабелей — 1 упаковка
| Тип материала | Примерный расход | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 300 м | 75 руб/м | 22 500 руб. |
| Кабель ВВГнг-LS 3х1.5 | 200 м | 55 руб/м | 11 000 руб. |
| Автоматы (Schneider/ABB) | 20 шт. | 450 руб/шт. | 9 000 руб. |
| УЗО (30мА) | 5 шт. | 1 200 руб/шт. | 6 000 руб. |
| Гофра ПВХ | 400 м | 20 руб/м | 8 000 руб. |

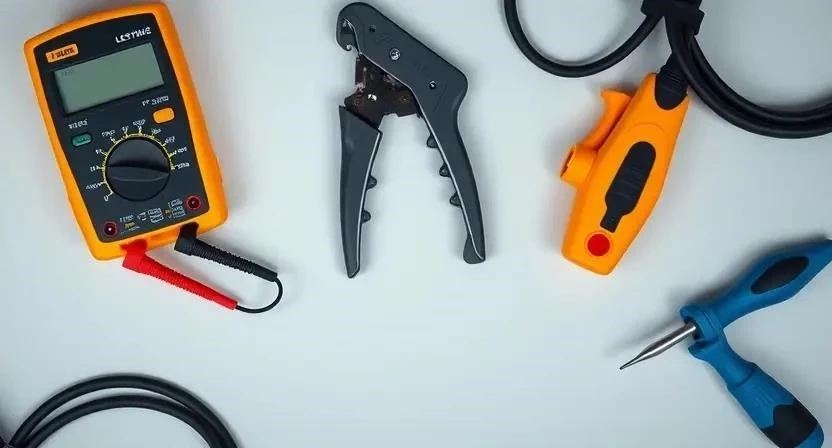

Инструменты для электромонтажа
Качественный инструмент ускоряет работу в два раза и избавляет от брака. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критически важно для тонких проводов. Мультиметр необходим для проверки целостности линий перед закрытием штроб. Если бюджет ограничен, перфоратор и штроборез можно взять в аренду на неделю.
- Перфоратор с режимом удара и сверления
- Штроборез с пылесосом (для чистоты)
- Стриппер для зачистки кабеля
- Индикаторная отвертка (фазоуказатель)
- Цифровой мультиметр
- Уровень строительный (пузырьковый или лазерный)
- Клещи для обжима гильз (кримпер)
- Набор отверток с разными насадками
Организация рабочего пространства
Стены нужно полностью очистить от строительного мусора и пыли. Я всегда начинаю с разметки трасс с помощью лазерного уровня и маркера. Все поверхности, которые не подлежат обработке, закрываются плотной пленкой. Лишние предметы и стройматериалы выносятся из комнат, чтобы обеспечить свободный доступ к стенам и потолку. Это исключает случайное повреждение кабеля при перемещении вещей.
Подготовка поверхностей и штробление
Процесс создания каналов под проводку требует осторожности. Штробы должны иметь глубину, при которой кабель полностью скрывается слоем штукатурки (обычно 20-30 мм). Сверление отверстий под подрозетники выполняется коронкой по бетону. Я рекомендую устанавливать закладные в местах прохода через несущие стены, чтобы не ослаблять конструкцию дома. Перед началом работ обязательно наденьте респиратор и защитные очки, так как бетонная пыль очень едкая.
Пошаговая инструкция по монтажу
Монтаж электропроводки 15 кВт выполняется строго по этапам. Я посчитал, что спешка на этапе разметки приводит к переделкам на этапе установки розеток.
- Расчет нагрузок (4-6 часов). Составляю список всех приборов: чайник, стиралка, бойлер, освещение. Суммирую мощность и делю на группы.
- Отрисовка схем (8-10 часов). Рисую однолинейную схему для щитка и принципиальную схему расположения точек в каждой комнате.
- Монтаж ВРЩ (6-8 часов). Устанавливаю корпус щитка, монтирую DIN-рейки и вводной автомат.
- Прокладка магистралей (2-3 дня). Протягиваю основные кабели от щитка к распределительным коробкам в каждой комнате.
- Установка коробок (1 день). Фиксирую распределительные коробки на высоте 30 см от потолка.

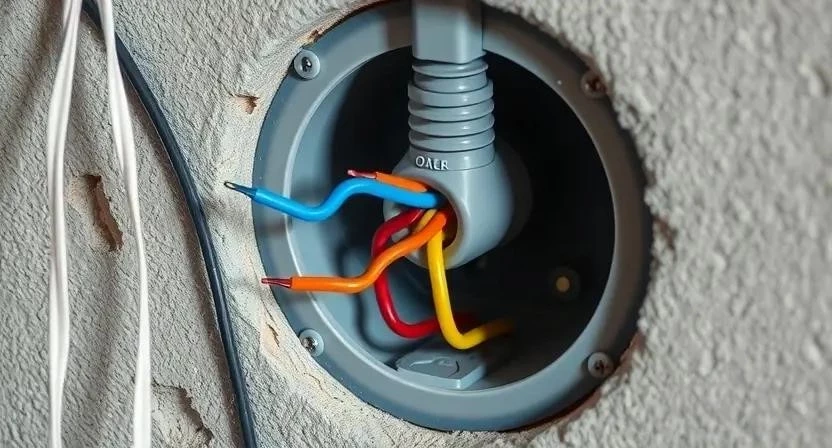

- Монтаж подрозетников (1-2 дня). Сверлю отверстия и вклеиваю стаканы на гипс или алебастр.
- Разводка по точкам (3-4 дня). Прокладываю кабели от коробок к розеткам и выключателям.
- Заземление (1 день). Забиваю контур из уголков или специальных стержней, соединяю с главной заземляющей шиной.

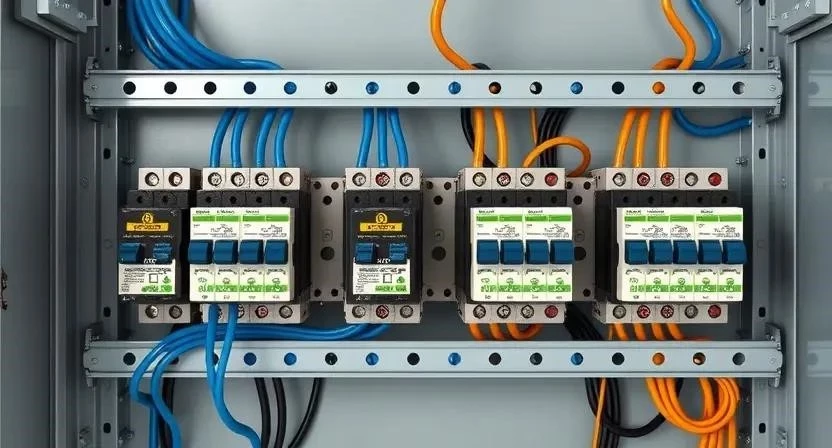

- Сборка щитка (1 день). Устанавливаю УЗО и групповые автоматы согласно схеме.
- Коммутация (2-3 дня). Соединяю провода в коробках с помощью гильз или клемм Wago.
- Тестирование (4-6 часов). Проверяю сеть мегомметром и под нагрузкой (включаю мощные приборы).
- Маркировка (3-4 часа). Подписываю каждый автомат в щитке и каждый кабель биркой.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 3-5 дней | Использование пылесоса обязательно |
| Прокладка кабеля | 4-6 дней | Соблюдение вертикалей и горизонталей |
| Сборка щитка | 1-2 дня | Проверка затяжки всех винтов |
| Заземление | 1 день | Замер сопротивления контура |
| Пусконаладка | 1 день | Проверка работы УЗО кнопкой «Тест» |
| Линия (потребитель) | Мощность | Сечение кабеля | Номинал автомата |
|---|---|---|---|
| Освещение (общий) | до 2 кВт | 3х1.5 мм² | 10А |
| Розетки жилые комнаты | до 3.5 кВт | 3х2.5 мм² | 16А |
| Кухня (мощные приборы) | до 3.5 кВт | 3х2.5 мм² | 16А |
| Электроплита/Духовка | до 7 кВт | 3х4 или 3х6 мм² | 25А — 32А |
| Котел/Бойлер | до 2 кВт | 3х2.5 мм² | 16А |
Технические нюансы и стандарты
Соблюдение ПУЭ — это не формальность, а залог того, что дом не сгорит. Кабель не должен подвергаться механическим напряжениям, поэтому в гофре оставляйте небольшой запас. Я рекомендую использовать автоматику одного производителя (например, только ABB или только Schneider Electric), так как разные бренды могут иметь разную ширину модулей и разную скорость срабатывания. Температура кабеля при полной нагрузке не должна превышать 70 градусов. Особое внимание уделите заземлению: сопротивление контура в коттедже должно быть не более 4 Ом.
Типичные ошибки при монтаже
Многие пытаются сэкономить на сечении провода, что приводит к падению напряжения. Я видел случай, когда на линию кухни поставили кабель 1.5 мм², и он начал плавиться при одновременной работе чайника и микроволновки.
- Экономия на УЗО. Без него утечка тока может привести к поражению человека.
- Перегрузка одной линии. Подключение всей кухни на один автомат.
- Плохой контакт. Использование скруток вместо сварки или качественных клемм.
- Отсутствие маркировки. Через год невозможно понять, какой автомат за что отвечает.
- Прокладка кабеля по диагонали. Это затрудняет последующий монтаж мебели и поиск провода в стене.
Расчет итоговой стоимости
Цена электромонтажа зависит от количества точек и сложности щитка. Своими руками можно сэкономить на оплате работы, но это потребует огромных временных затрат и наличия инструмента.
| Статья расходов | Своими руками | С мастером (бригада) | Экономия/Разница |
|---|---|---|---|
| Материалы | 90 000 руб. | 90 000 руб. | 0 руб. |
| Работа | 0 руб. | 60 000 — 120 000 руб. | — 60 000+ руб. |
| Инструмент (аренда) | 10 000 руб. | 0 руб. (свой) | + 10 000 руб. |
| 100 000 руб. | 150 000 — 210 000 руб. | 50 000 — 110 000 руб. |
Эксплуатация и уход за сетью
После завершения монтажа электрика требует периодического обслуживания. Раз в год я советую проверять затяжку винтовых соединений в щитке, так как от перепадов температур медь «плывет» и контакт ослабевает. Обязательно нажимайте кнопку «Тест» на каждом УЗО раз в квартал, чтобы убедиться в его работоспособности. Срок службы качественной изоляции ВВГнг составляет около 30 лет, но при перегрузках этот срок сокращается.
Альтернативные способы прокладки
Если стены уже отделаны, скрытый монтаж становится невозможным. В таком случае используют открытую проводку в пластиковых кабель-каналах. Это быстрее и дешевле, но портит эстетику интерьера. Еще один современный вариант — беспроводные выключатели. Они позволяют менять расположение точек управления светом без штробления стен, но требуют установки специальных реле в подрозетники или щиток.
Ответы на частые вопросы
Можно ли использовать алюминий?
Категорически нет. Алюминий хрупок, быстро окисляется и имеет меньшую проводимость. Только медь.
Какое сечение кабеля для розеток?
Стандарт — 2.5 мм². Для мощных приборов (плита) — от 4 мм².
Сколько УЗО нужно на 15 кВт?
Обычно ставят одно общее на ввод и несколько групповых (на ванную, кухню, уличные розетки).
Обязательно ли заземление?
Да, это единственный способ защитить технику от сгорания и человека от удара током при пробое изоляции.
Как разделить фазы при 15 кВт?
Если ввод однофазный, разделение идет по группам потребителей. Если трехфазный — нагрузка распределяется равномерно по трем фазам.
Что делать, если выбивает автоматы?
Проверить, не включено ли слишком много мощных приборов одновременно, или вызвать электрика для поиска короткого замыкания.
Можно ли менять схему после отделки?
Можно, но только через открытую проводку или замену кабеля в гофре, если была предусмотрена возможность перетяжки.
Какой щиток выбрать: на DIN-рейку или модульный?
Выбирайте модульный щиток на DIN-рейке. Это стандарт, позволяющий легко добавлять или заменять любые автоматы и УЗО.
