Проектирование электросети начинается с детального плана, чтобы избежать дорогостоящих переделок после чистовой отделки. Ошибка в расположении одной розетки может стоить 3-5 тысяч рублей за повторное штробление стены и переделку штукатурки. Обычно на создание грамотного чертежа уходит от 3 до 7 дней. Правильная схема разводки электрики в квартире гарантирует безопасность жильцов и удобство эксплуатации каждого квадратного метра. Теперь разберем, как подойти к этому процессу системно.
Подготовка к проектированию
Работа с электрикой требует базовых знаний ПУЭ (Правил устройства электроустановок). Я всегда советую сначала изучить основы электробезопасности, чтобы не допустить фатальных ошибок при монтаже. Сложность проекта напрямую зависит от количества точек потребления и мощности бытовой техники. Приступать к разметке стен можно только после утверждения финального плана расстановки мебели. Проектирование — это фундамент, на котором строится весь комфорт вашего жилья.
Комплектующие для электромонтажа

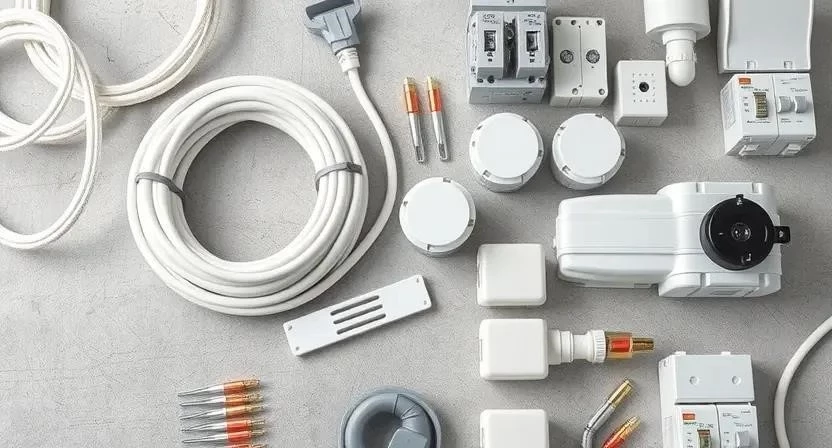

Для качественной разводки я использую только сертифицированные материалы. Основным кабелем для жилых помещений служит ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Для защиты линий применяются автоматические выключатели и УЗО, которые предотвращают пожары и поражение током.
- Кабель ВВГнг-LS (разного сечения)
- Подрозетники для гипсокартона или бетона
- Распределительные коробки
- Гофрированная труба ПВХ
- Клеммники (например, Wago)
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Шины заземления и нулевые шины
| Материал | Примерный расход на 50 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 100 м | 70 руб/м | 7 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 80 м | 50 руб/м | 4 000 руб |
| Подрозетники | 20 шт | 40 руб/шт | 800 руб |
| Гофра 20 мм | 120 м | 15 руб/м | 1 800 руб |
| Автоматы/УЗО | 8 шт | 600 руб/шт | 4 800 руб |
Инструментарий мастера

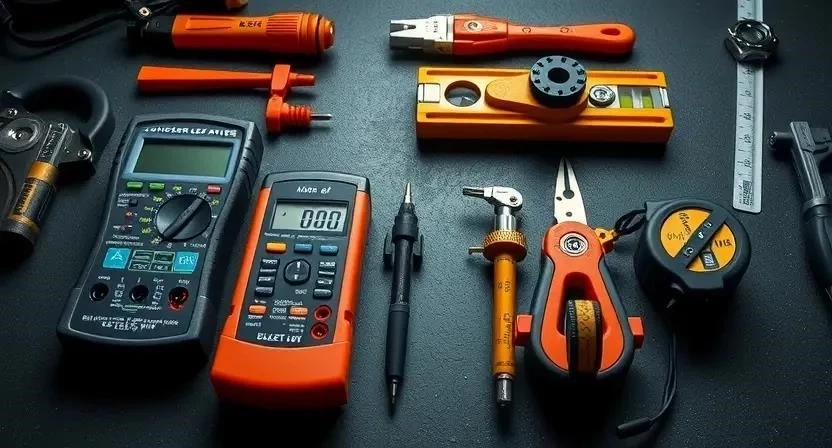

Правильный инструмент ускоряет работу в несколько раз и делает штробы аккуратными. Я не рекомендую экономить на стриппере, так как зачистка изоляции ножом часто приводит к повреждению медной жилы, что в будущем вызывает перегрев контакта.
- Рулетка — для точных замеров расстояний
- Карандаш — для нанесения разметки на стены
- Уровень — контроль вертикали и горизонтали линий
- Штроборез или перфоратор — создание каналов в стенах
- Стриппер — быстрая и безопасная зачистка проводов
- Мультиметр — проверка целостности цепей и напряжения
- Тестер напряжения — обязательный инструмент для безопасности
Обустройство рабочего пространства
Сначала я полностью сдираю старые обои и краску со стен. Это позволяет видеть реальное состояние поверхности и старые коммуникации. Пол застилаю плотным картоном или технической пленкой, чтобы строительная пыль не въелась в покрытие. Лишнюю мебель выношу в другую комнату. Для работы ставлю мощный светодиодный прожектор, так как в темных углах легко пропустить важную деталь или ошибиться в разметке.
Работа с поверхностями
Стены тщательно проверяю на наличие скрытых труб водоснабжения и старой проводки. Размечаю основные оси, чтобы кабель шел строго по ним. Если поверхность сильно крошится, наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это нужно для того, чтобы штробы не осыпались и штукатурка легла плотно.
Кривая стена приведет к перекосу подрозетников, из-за чего розетки будут стоять криво относительно мебели. Поэтому я всегда проверяю плоскость стены правилом перед началом разметки. Только после этого наношу финальные линии трассировки кабеля.
Алгоритм создания схемы
Процесс проектирования я разделяю на четкие этапы. Один раз вспомнил случай, когда забыл предусмотреть розетку за холодильником — пришлось штробить готовую стену и перекрашивать всю кухню. Чтобы такого не случилось, следуйте этому плану:

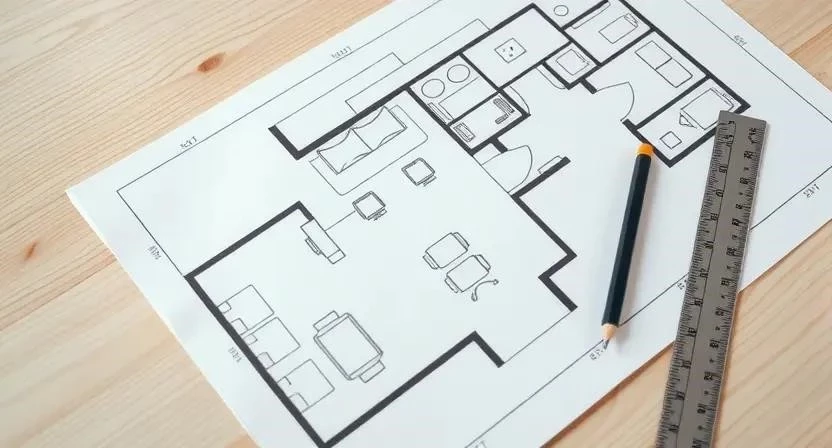

- Создание плана квартиры с точными размерами (2-3 часа).
- Определение точек размещения мебели и бытовой техники (3-4 часа).
- Расстановка розеток и выключателей с учетом эргономики (4-6 часов).
- Определение точек освещения и сценариев света (2-3 часа).
- Выбор места для электрощитка (1 час).
- Трассировка линий — прорисовка путей прокладки кабеля (5-8 часов).
- Разделение сети на группы: свет, розетки, мощные приборы (3-4 часа).
- Составление однолинейной схемы щитка (3-5 часов).
- Расчет сечения кабеля для каждой группы (2 часа).
- Нанесение финальной схемы на бумагу или в программу (4-6 часов).
- Проверка схемы на соответствие нормам ПУЭ (2-3 часа).
- Согласование схемы с мастером-электриком (1-2 часа).
| Нагрузка / Прибор | Сечение кабеля | Номинал автомата | Тип защиты |
|---|---|---|---|
| Освещение | 3х1.5 мм2 | 10А | Автомат |
| Обычные розетки | 3х2.5 мм2 | 16А | Автомат + УЗО |
| Стиральная машина | 3х2.5 мм2 | 16А | Диф-автомат |
| Электроплита/Духовка | 3х4 или 3х6 мм2 | 25А-32А | Автомат + УЗО |
| Кондиционер | 3х2.5 мм2 | 16А | Автомат |
Технические тонкости монтажа
Кабель я прокладываю строго вертикально или горизонтально. Диагональные линии — это грубая ошибка, при которой можно легко просверлить провод, вешая картину или полку. Соблюдаю температурный режим: при температуре ниже +5 градусов гофра становится хрупкой и может треснуть при изгибе.

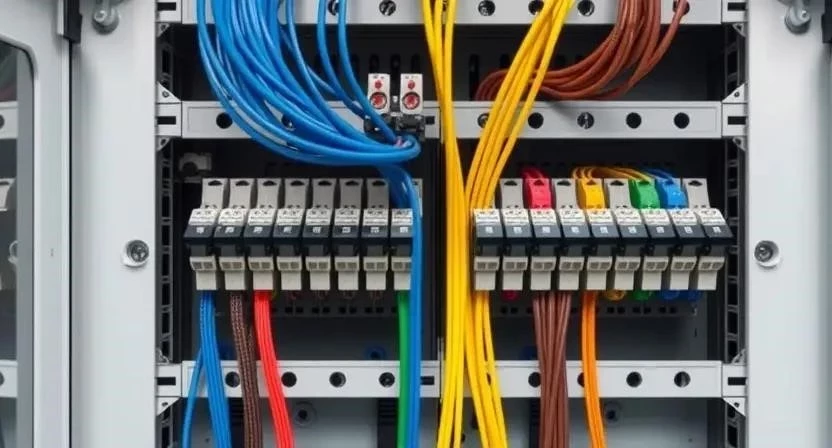

Использую только совместимые материалы одного бренда в щитке, чтобы автоматы плотно прилегали к DIN-рейке. Заземление вывожу на каждую розетку без исключений. Важно помнить о безопасности: работа с электричеством под напряжением запрещена. Всегда отключайте вводной автомат и проверяйте отсутствие тока тестером перед началом работ.
Ошибки новичков
Часто начинающие мастера пытаются сэкономить на кабеле, что приводит к печальным последствиям. Однажды я видел квартиру, где объединили стиральную машину и чайник на одну линию 1.5 мм2 — кабель просто начал плавиться внутри стены. Чтобы не повторить таких ошибок, запомните следующее:
- Отсутствие запаса кабеля (минимум 15-20 см в каждой коробке и розетке).
- Слишком малое количество розеток (приводит к использованию опасных удлинителей).
- Объединение мощных приборов в одну группу.
- Неправильный выбор автомата (слишком мощный автомат не защитит тонкий кабель).
- Игнорирование установки УЗО в «мокрых» зонах (ванная, кухня).
Смета и экономия
Стоимость электромонтажа складывается из цены материалов и оплаты работы. Если проектировать схему самостоятельно, можно сэкономить на услугах инженера. Я обычно сам рисую план, а нанимаю профи только для сборки щитка, так как это самый ответственный узел.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Проектирование схемы | 0 | 5 000 — 10 000 | 5 000 — 10 000 |
| Закупка материалов | 15 000 | 18 000 (с наценкой) | 3 000 |
| Штробление и прокладка | 0 | 20 000 — 40 000 | 20 000 — 40 000 |
| Сборка щитка | 3 000 (попробовать) | 7 000 — 12 000 | -4 000 (риск) |
| 18 000 | 50 000 — 80 000 | 32 000 — 62 000 |
Эксплуатация и контроль
Все кабели в щитке я обязательно маркирую бирками (например, «Кухня-розетки», «Свет-спальня»). Это избавляет от необходимости гадать, какой автомат за что отвечает, когда что-то выбьет. Исполнительную схему (финальный чертеж с учетом всех отклонений) храню в папке с документами на квартиру.
Через год эксплуатации рекомендую проверить и подтянуть винтовые контакты в автоматах. От перепадов температуры и вибраций они могут ослабнуть, что приведет к искрению и оплавлению изоляции.
Способы проектирования
Ручной чертеж на миллиметровке подходит для простых однокомнатных квартир. Однако для сложных планировок я использую специализированное ПО: AutoCAD или Visio. Это позволяет точно рассчитать длину каждого отрезка кабеля и избежать лишних остатков.
Существуют также онлайн-планировщики, которые позволяют расставить розетки в 3D-модели комнаты. Модульные системы электромонтажа упрощают процесс, но стоят значительно дороже классического кабеля в гофре, поэтому в бюджетном ремонте они используются редко.
Ответы на частые вопросы
Какой кабель выбрать для розеток?
Используйте ВВГнг-LS сечением 3х2.5 мм2. Это стандарт для силовых линий.
Где ставить розетки на кухне?
Обязательно предусмотрите отдельные розетки для холодильника, духовки, посудомойки и 3-4 розетки над рабочей зоной (на высоте 105-110 см от пола).
Можно ли использовать старые распределительные коробки?
Нет, старая проводка обычно имеет алюминиевые жилы, которые нельзя соединять с новой медью напрямую — возникнет окисление и нагрев.
Как рассчитать общую нагрузку на сеть?
Сложите максимальную мощность всех приборов, которые могут работать одновременно, и разделите на напряжение 220В. Полученное значение в Амперах поможет выбрать вводной автомат.
Нужно ли заземлять все розетки?
Да, современный стандарт безопасности требует наличия заземляющего проводника (желто-зеленый провод) в каждой точке.
Что делать, если в стене нет места для гофры?
В таких случаях можно использовать плоский кабель в специальной изоляции, но только если это разрешено нормами ПУЭ для данного типа стены.
Как часто нужно проверять электрощит?
Раз в год проверяйте затяжку контактов и работоспособность кнопки «Тест» на УЗО.
