Прокладка электрики в деревянном каркасе требует предельной точности, так как любая искра в таком строении может привести к пожару. Обычно такие работы занимают от 5 до 14 дней в зависимости от площади и сложности проекта. Стоимость материалов на средний дом начинается от 30 000 рублей. Правильный монтаж проводки в каркасном доме исключает риск короткого замыкания и обеспечивает комфорт жильцов. Важно строго следовать нормам ПУЭ и ГОСТ.
Особенности подготовки к электромонтажу
Сложность электромонтажа в каркаснике выше, чем в кирпичном доме, из-за горючести стен. Мастер должен обладать навыками работы с негорючими материалами и понимать принципы распределения нагрузки. Я однажды видел, как люди тянули кабель после утепления — в итоге порвали пароизоляционную мембрану в пяти местах, что создало риск гниения дерева. Работы лучше проводить до этапа утепления и зашивки стен, чтобы иметь свободный доступ ко всем стойкам и перекрытиям.
Выбор кабелей и комплектующих

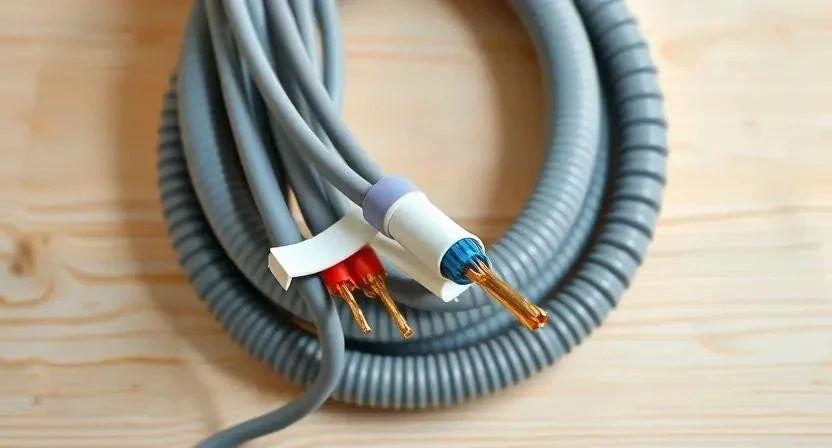

Для деревянных конструкций подходит только кабель с индексом нг-LS (не поддерживающий горение, с низким дымовыделением). Основным вариантом является ВВГнг-LS. Для защиты линий обязательно использую негорючую гофру из ПВХ или полипропилена.
- Кабель ВВГнг-LS 3×2.5 (для розеток)
- Кабель ВВГнг-LS 3×1.5 (для освещения)
- Гофрированная труба ПВХ (негорючая)
- Распределительные коробки из негорючего пластика
- Подрозетники для гипсокартона или дерева
- Клеммники Wago (оригинал)
- Автоматические выключатели
- УЗО (устройство защитного отключения)
- Кабельные стяжки нейлоновые
- Электрощит на DIN-рейку
| Материал | Расход (на 100 м2) | Характеристика | Цена за ед. | |
|---|---|---|---|---|
| ВВГнг-LS 3×2.5 | 150 м | Медь, негорючий | 85 руб/м | 12 750 руб |
| ВВГнг-LS 3×1.5 | 100 м | Медь, негорючий | 60 руб/м | 6 000 руб |
| Гофра ПВХ 20 мм | 200 м | Огнестойкая | 25 руб/м | 5 000 руб |
| Подрозетники | 20 шт | Пластик | 50 руб/шт | 1 000 руб |
| Автоматы/УЗО | 10 шт | Стандарт DIN | 400 руб/шт | 4 000 руб |

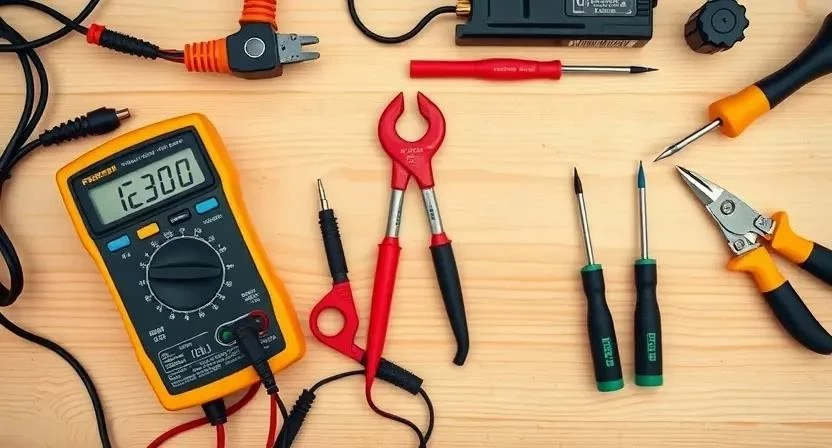

Инструментарий для работы
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критично для безопасности. Для проверки цепей использую мультиметр. Если бюджет ограничен, часть дорогого оборудования можно взять в аренду.
- Стриппер — для быстрой зачистки кабеля
- Мультиметр — проверка напряжения и прозвонка
- Перфоратор — сверление отверстий в перекрытиях
- Шуруповерт — крепление гофры и щитка
- Строительный уровень — установка розеток по горизонту
- Пассатижи/кусачки — обрезка и загиб проводов
- Канцелярский нож — работа с гофрой
- Индикаторная отвертка — поиск фазы
Подготовка рабочего пространства
Перед стартом нужно полностью освободить помещение от строительного мусора. Я всегда убираю все лишнее, чтобы не спотыкаться об обрезки досок при прокладке длинных линий. Поверхности защищаю пленкой, если в доме уже есть чистовая отделка пола. Трассы прокладки кабеля планирую заранее, чтобы минимизировать количество соединений и длину проводов.
Обработка каркаса
Стойки и перекрытия должны быть чистыми от опилок и пыли. Влажность дерева не должна превышать 15-20%, иначе пропитки лягут плохо. Я всегда обрабатываю дерево огнезащитным составом в два слоя, даже если застройщик обещал, что брус пропитан с завода. Это создает дополнительный барьер при возможном перегреве кабеля. Готовность каркаса проверяю по уровню и жесткости креплений стоек.
Пошаговый процесс прокладки электрики
Работа ведется строго по схеме. Для безопасности использую респиратор при обработке дерева и защитные очки при сверлении.
- Составление схемы (4 часа). Определяю все точки потребления и мощность приборов.
- Разметка точек (6 часов). Отмечаю места розеток и выключателей прямо на стойках.

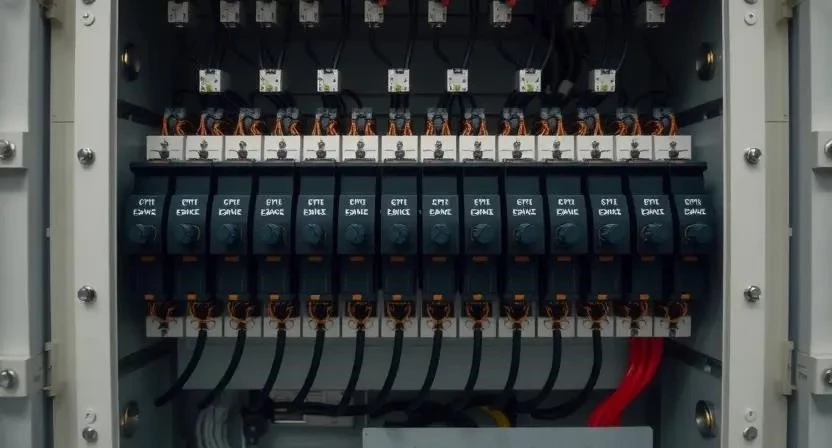

- Монтаж щита (8 часов). Устанавливаю электрощит в сухом, доступном месте.

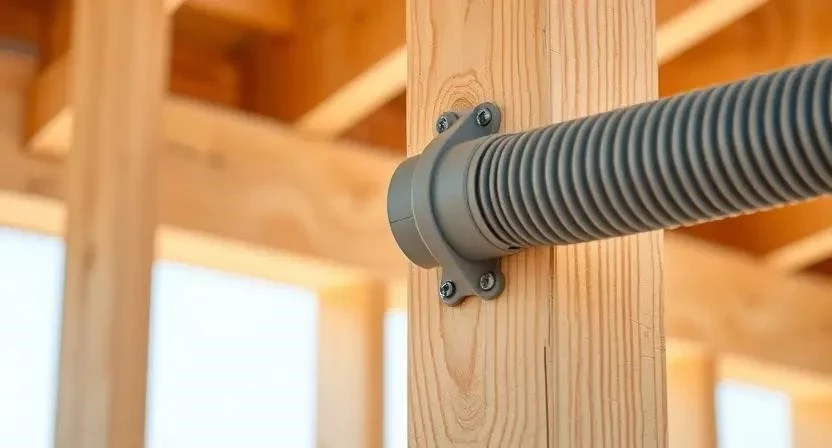

- Прокладка линий в гофре (16 часов). Тяну кабель в негорючей трубе по стойкам.
- Крепление (12 часов). Фиксирую гофру клипсами или стяжками каждые 50 см.
- Установка коробок (10 часов). Монтирую подрозетники и распределительные коробки.
- Соединение проводов (12 часов). Соединяю жилы в коробках с помощью клеммников.
- Подключение защиты (6 часов). Устанавливаю автоматы и УЗО в щитке.
- Установка фурнитуры (8 часов). Монтирую розетки и выключатели.
- Тестирование (4 часа). Проверяю цепи под нагрузкой и прозваниваю изоляцию.
- Маркировка (4 часа). Подписываю каждый автомат в щитке.
- Финальный осмотр (4 часа). Проверяю соответствие нормам пожарной безопасности.
Температура в помещении при монтаже должна быть от +5 до +30 градусов. Если использовалась огнезащитная пропитка, даю ей высохнуть минимум 48 часов перед зашивкой стен. Гофра должна быть совместима с типом кабеля по диаметру, чтобы провод не зажимало.
Технические тонкости монтажа
Важно помнить, что в каркасном доме кабель не должен быть натянут слишком сильно. Дерево «дышит» и дает усадку, поэтому оставляю небольшой запас провода в каждой коробке. Влажность дерева влияет на адгезию материалов, поэтому просушиваю помещение перед финальным монтажом. Использую только негорючие материалы, чтобы избежать распространения огня по внутренним полостям стен.
Ошибки новичков и их решение
Многие пытаются сэкономить, что в случае с электрикой недопустимо. Помню, как сосед сэкономил на сечении кабеля для плиты — в итоге изоляция начала плавиться через месяц эксплуатации. Я рекомендую всегда брать запас по мощности.
- Прокладка без гофры. Решение: перетянуть кабель в негорючую трубу.
- Дешевый кабель (не нг-LS). Решение: полная замена на сертифицированный ВВГнг-LS.
- Малое сечение провода. Решение: замена кабеля на 2.5 мм2 для силовых линий.
- Отсутствие заземления. Решение: монтаж контура заземления и подключение к щитку.
- Смешивание фаз в разных комнатах. Решение: перекоммутация в распределительном щите.
Смета и расчет затрат
Стоимость зависит от количества точек и площади дома. При самостоятельном монтаже экономия составляет только стоимость работы мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 35 000 руб | 35 000 руб | 0 руб |
| Работа | 0 руб | 25 000 руб | 25 000 руб |
| Инструмент (аренда) | 3 000 руб | 0 руб | -3 000 руб |
| 38 000 руб | 60 000 руб | 22 000 руб |
| Сечение кабеля | Макс. нагрузка | Применение | Пример прибора |
|---|---|---|---|
| 1.5 мм2 | 3.5 кВт | Освещение | Люстра, бра |
| 2.5 мм2 | 5.5 кВт | Розетки | Чайник, пылесос |
| 4.0 мм2 | 7.0 кВт | Мощные линии | Варочная панель |
| 6.0 мм2 | 10.0 кВт | Ввод в дом | Главный щит |
Эксплуатация и обслуживание сети
После завершения работ сеть можно эксплуатировать сразу, но первый месяц рекомендую следить за температурой автоматов. Раз в год проверяю затяжку контактов в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Тестирую кнопку УЗО раз в квартал. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет.
Варианты исполнения проводки
Помимо скрытой прокладки, существуют и другие методы. Скрытый монтаж в гофре — самый безопасный и эстетичный для каркасника. Открытая проводка в стиле ретро с керамическими изоляторами выглядит красиво, но требует большего внимания к защите проводов. Металлорукав использую в местах возможного механического повреждения.
| Метод | Материал | Эстетика | Безопасность |
|---|---|---|---|
| Скрытая | Гофра + кабель | Высокая | Максимальная |
| Ретро | Витой шнур + керамика | Стильная | Средняя |
| Металлорукав | Сталь + кабель | Низкая | Высокая |
| Беспроводная | Умные реле | Высокая | Зависит от базы |
Ответы на частые вопросы
Можно ли использовать кабель ПВС?
Нет, ПВС предназначен для удлинителей и переносных приборов. Для стационарной проводки в стенах используйте только ВВГнг-LS.
Как часто менять автоматические выключатели?
При отсутствии аварийных срабатываний они служат 10-15 лет. Если автомат начал «трещать» или греться — менять немедленно.
Что делать при перепадах напряжения в каркаснике?
Установите реле напряжения в электрощит. Оно отключит питание при критическом скачке и спасет технику.
Нужна ли гофра, если кабель негорючий?
Да, гофра защищает от грызунов и облегчает замену кабеля в будущем.
Можно ли прокладывать провод по утеплителю?
Провод должен идти в гофре и крепиться к деревянным стойкам, а не «лежать» на утеплителе.
Какое УЗО выбрать для ванной?
Рекомендую ставить УЗО с током утечки 10 мА для максимальной защиты человека.
Можно ли соединять провода скруткой?
В деревянном доме скрутки запрещены. Используйте только пайку или сертифицированные клеммники Wago.
