Прокладка кабеля в пластиковых коробах позволяет быстро обновить электрику без грязных работ по штроблению стен. Средняя сложность таких работ оценивается как умеренная, а время выполнения для одной комнаты обычно занимает от 1 до 3 дней. Правильный монтаж электропроводки в кабель-каналах: эстетичные способы укладки которого зависят от точности разметки, помогает избежать визуального шума в интерьере. Грамотный подход гарантирует безопасность эксплуатации сети на десятилетия.
Особенности подготовки к электромонтажу
Перед стартом важно понимать, что открытая проводка требует предельной аккуратности. Я считаю, что даже небольшое отклонение от прямой линии будет бросаться в глаза. Для работы потребуются базовые навыки обращения с электроинструментом и строгое соблюдение правил техники безопасности. Оптимальное время для проведения работ — период до чистовой отделки стен или во время перестановки мебели. Основной упор стоит сделать на планирование трасс, чтобы короба не перекрывали доступ к важным узлам.
Подбор материалов для укладки
Качество пластика напрямую влияет на то, как долго короб будет сохранять белый цвет и не пожелтеет ли он со временем. Я рекомендую выбирать ПВХ-каналы с антистатическим покрытием. Для силовых линий использую кабель ВВГнг (не поддерживающий горение) с сечением 2.5 мм², а для освещения — 1.5 мм².
- Кабель-каналы различного сечения (от 16х16 до 40х25 мм);
- Кабель ВВГнг-LS (медный, с двойной изоляцией);
- Саморезы по дереву или дюбель-гвозди по бетону;
- Заглушки для торцевых частей короба;
- Внутренние и внешние угловые соединители;
- Монтажный клей или двухсторонний скотч (для легких конструкций);
- Кабельные стяжки нейлоновые;
- Распределительные коробки из ПВХ.
Расход материалов рассчитывается исходя из общей длины трасс с запасом 10% на обрезки. Для комнаты 15 м² обычно уходит около 20-30 метров короба.
| Материал | Расход на 10 м.п. | Примерная цена за ед. | |
|---|---|---|---|
| Кабель-канал 25х16 мм | 10 метров | 80 руб/м | 800 руб |
| Кабель ВВГнг 3х2.5 | 10 метров | 110 руб/м | 1100 руб |
| Дюбель-гвоздь 6х30 | 40 шт. | 5 руб/шт | 200 руб |
| Угловые соединители | 6 шт. | 40 руб/шт | 240 руб |
| Заглушки торцевые | 4 шт. | 20 руб/шт | 80 руб |

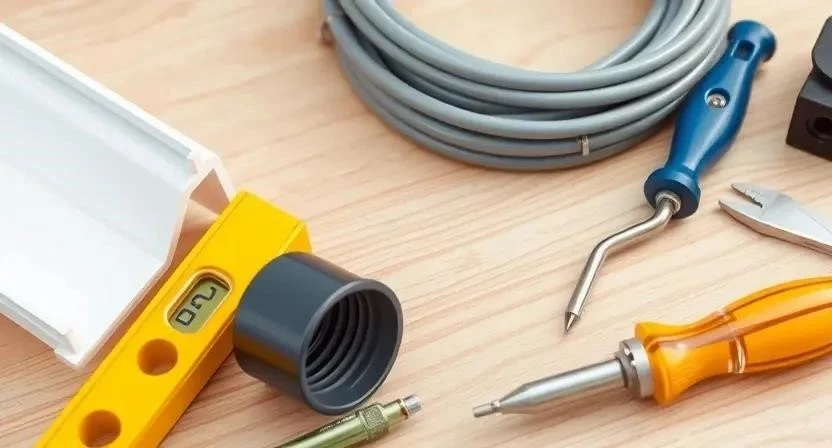

Инструментарий для прокладки кабеля
Правильный инструмент сокращает время работы вдвое. Я использую профессиональный стриппер для зачистки изоляции, так как он не повреждает жилу кабеля. Если бюджет ограничен, часть дорогого оборудования можно взять в аренду на несколько дней.
- Перфоратор — для сверления отверстий в бетонных стенах;
- Лазерный уровень — для идеальной разметки прямых линий;
- Шуруповерт — для быстрого крепления основания короба;
- Стриппер — для аккуратного снятия изоляции с проводов;
- Строительный нож — для нарезки пластика и кабеля;
- Рулетка — для точного замера отрезков;
- Пассатижи — для скрутки и фиксации проводов.
Однажды я попытался резать кабель-канал обычными ножницами, и края получились рваными. С тех пор использую только острый нож или специальные торцовочные ножницы, чтобы стыки были бесшовными.
Организация пространства в помещении
Работа начинается с полной расчистки зоны монтажа. Мебель отодвигаю к центру комнаты или выношу в соседнее помещение. Чтобы строительная пыль от перфоратора не осела на напольном покрытии, я застилаю пол плотной полиэтиленовой пленкой. Все рабочие зоны освещаю дополнительным прожектором. По мере выполнения работ сразу собираю обрезки пластика и упаковку в мешки, чтобы не спотыкаться о мусор.
Подготовка стен и разметка трасс
Грязные или жирные поверхности плохо держат крепеж и клей. Стены очищаю от пыли с помощью влажной ветоши. Если поверхность сильно крошится, наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой провожу перпендикулярно первому. Это создает прочный слой для адгезии.
Разметка — самый ответственный этап. Использую уровень, чтобы линии были строго горизонтальными или вертикальными. Перед сверлением обязательно проверяю стену детектором скрытой проводки, чтобы не попасть в старый кабель или водопроводную трубу. Кривая линия превратит эстетичную проводку в визуальный хаос, поэтому не экономлю время на этом процессе.
Пошаговый алгоритм установки
Монтаж провожу строго по технологии, соблюдая последовательность действий. Перед началом всех работ обязательно отключаю электропитание на щитке!
- Составление схемы (1-2 часа). Рисую на бумаге расположение всех розеток, выключателей и точек освещения.
- Разметка линий (1 час). С помощью уровня черчу на стене траектории прохождения коробов.
- Нарезка коробов (1 час). Режу пластик на отрезки согласно разметке, учитывая длину соединителей.
- Монтаж основания (3-5 часов). Прикручиваю нижнюю часть кабель-канала к стене саморезами с шагом 40-50 см.
- Прокладка кабеля (2-3 часа). Затягиваю провода внутрь короба, оставляя запас 15-20 см в точках подключения.
- Установка коробок (1-2 часа). Монтирую распределительные коробки в местах разветвления сети.
- Подключение питания (3-4 часа). Соединяю провода в коробках и подключаю их к розеткам и выключателям.
- Декорирование (1 час). Устанавливаю угловые элементы и заглушки для скрытия срезов.
- Закрытие крышек (1 час). Защелкиваю верхнюю часть короба по всей длине трассы.
- Тестирование (1 час). Проверяю каждое соединение мультиметром и подаю напряжение для проверки работы.
Когда я размечал линии в своей спальне, решил сэкономить и обошелся без лазерного уровня. В итоге кабель-канал пошел «волной», и мне пришлось все переделывать. Теперь без уровня к стене не подхожу.
Меры безопасности: использую защитные очки при сверлении потолка и респиратор при работе с бетоном. При работе с электричеством всегда проверяю отсутствие напряжения индикаторной отверткой.
Технические нюансы и эксплуатация
Пластик ПВХ чувствителен к экстремальным температурам. При сильном нагреве короб может деформироваться, поэтому не прокладываю его вплотную к радиаторам отопления. В помещениях с повышенной влажностью (кухня, санузел) использую только влагостойкие серии коробов. Важно следить, чтобы сечение кабеля соответствовало внутреннему объему канала — переполнение ведет к перегреву проводов.
Типичные ошибки новичков
Многие пытаются максимально плотно набить короб кабелями, что является грубой ошибкой. Я заметил, что при переполнении крышка закрывается с трудом, а внутри создается «пробка» из проводов, которая мешает охлаждению. Также часто забывают про заземление, что недопустимо для безопасности.
- Перетяжка кабеля стяжками (повреждается изоляция);
- Монтаж «на глаз» без использования уровня;
- Выбор слишком узкого короба под большое количество жил;
- Отсутствие заземляющего провода в цепи;
- Игнорирование использования распределительных коробок.
Один мой знакомый решил сэкономить и закрепил короб только на двухсторонний скотч. Через месяц под тяжестью кабелей вся конструкция отвалилась от стены вместе с куском обоев. Всегда использую механический крепеж.
Расчет стоимости и экономия
Стоимость монтажа зависит от объема работ и выбранных материалов. При самостоятельном выполнении основная экономия идет на оплате услуг электрика.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 5 000 | 5 000 | 0 руб |
| Инструмент (аренда) | 1 500 | 0 (свой) | -1 500 руб |
| Работа мастера | 0 | 12 000 | 12 000 руб |
| 6 500 | 17 000 | 10 500 руб |
| Кол-во кабелей в линии | Рекомендуемый размер короба | Особенности укладки |
|---|---|---|
| 1 кабель (1.5 мм²) | 16х16 мм | Свободная укладка |
| 2 кабеля (1.5-2.5 мм²) | 25х16 мм | Расположение параллельно |
| 3-4 кабеля | 40х25 мм | Использование стяжек |
| 5+ кабелей | 60х40 мм | Обязательное разделение по фазам |
| Силовой + Слаботочка | Разные короба | Разнос минимум 10 см |
Уход за системой после монтажа
Пластиковые короба собирают пыль, поэтому раз в месяц протираю их влажной салфеткой из микрофибры. Не использую агрессивные растворители, так как они могут разъесть глянец ПВХ. Раз в год проверяю надежность фиксации крышек, особенно в местах стыков. Срок службы качественного кабель-канала составляет до 20 лет при отсутствии механических повреждений.
Сравнение с альтернативами
Выбор способа прокладки зависит от бюджета и стадии ремонта. Скрытая проводка в штробах выглядит эстетичнее всего, но создает огромное количество пыли и требует восстановления отделки стен. Гофротруба подходит для черновой отделки, но в открытом виде выглядит неопрятно. Декоративные молдинги — это по сути те же кабель-каналы, но с более изящным профилем.
| Этап работ | Время выполнения | Важное примечание |
|---|---|---|
| Подготовка и разметка | 3-4 часа | Использовать лазерный уровень |
| Монтаж основания | 5-6 часов | Шаг самореза не более 50 см |
| Прокладка кабеля | 3 часа | Не перекручивать провод |
| Подключение и сборка | 5-7 часов | Проверка затяжки клемм |
| Тестирование | 1 час | Замер напряжения в розетках |
Ответы на частые вопросы
Можно ли красить кабель-канал в цвет стен?
Да, но только специальными красками по пластику (акриловыми или аэрозольными). Обычная эмаль может начать шелушиться.
Какой размер выбрать для двух кабелей ВВГнг 3х2.5?
Оптимальным будет вариант 25х16 мм. Это обеспечит легкое закрытие крышки и нормальный теплоотвод.
Как скрыть стыки между отрезками короба?
Используйте специальные соединительные уголки и заглушки. Если их нет, делайте срез под углом 45 градусов.
Как крепить кабель-канал к гипсокартону?
Используйте специальные дюбели-бабочки или саморезы по металлу (если профиль попадает в точку крепления).
Можно ли использовать клей вместо саморезов?
Можно для очень коротких участков и тонких кабелей, но для силовых линий рекомендую только механический крепеж.
Что делать, если короб немного искривился при монтаже?
Попробуйте слегка прогреть пластик строительным феном и выровнять его рукой, придерживая уровнем.
Как правильно рассчитать длину кабеля?
Измеряю длину трассы по уровню и добавляю по 20 см с каждой стороны для подключения в коробке и розетке.
