Организация электроснабжения удаленного строения требует точного расчета и строгого соблюдения норм безопасности. Обычно такая задача занимает от двух до пяти дней в зависимости от длины трассы и типа почвы. Стоимость материалов для средней линии в 20 метров начинается от 5 000 рублей, а сложность работ оценивается как средняя. Правильная прокладка кабеля под землей к бане гарантирует стабильную работу электросети и исключает риск короткого замыкания из-за повреждения изоляции.
Особенности подготовки к работам
Перед тем как взять в руки лопату, я всегда оцениваю общую сложность участка. Потребуются базовые навыки работы с электрикой: умение зачищать провода, подключать автоматы и работать с мультиметром. Время выполнения напрямую зависит от грунта — в песчаной почве копать легко, в глинистой придется попотеть. Лучше всего выбирать период с конца весны по начало осени, когда земля максимально податлива и нет риска замерзания воды в траншее.
Выбор необходимых материалов

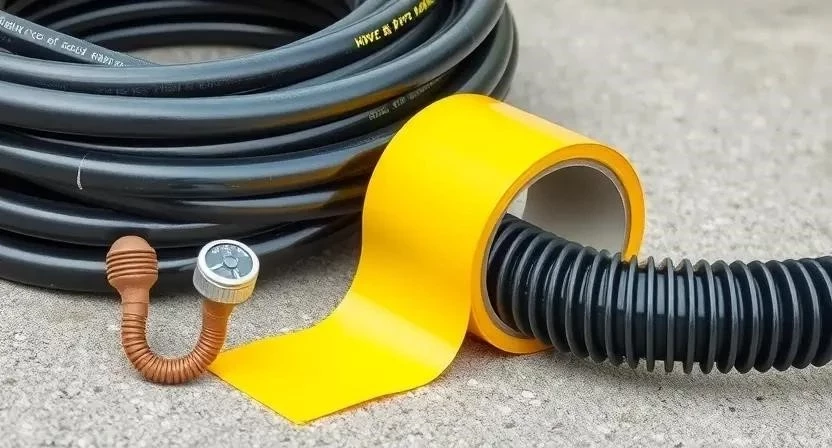

Для надежной линии я использую только специализированные материалы. Основным элементом служит медный кабель с индексом «нг» (не поддерживающий горение) и «зе» (с заземлением), либо бронированный вариант. Чтобы защитить провод от давления грунта и грызунов, обязательно нужна ПНД труба. Для создания амортизирующего слоя закупается кварцевый или речной песок, а для предупреждения случайного перебивания кабеля при будущих раскопках — ярко-желтая сигнальная лента.
- Кабель ВВГнг-З — стандарт для большинства хозпостроек.
- Бронированный кабель (ВБШв) — повышенная прочность, можно без трубы.
- ПНД труба (диаметром 20-32 мм) — защита от влаги и механических повреждений.
- Песок — основа для песчаной подушки.
- Сигнальная лента — индикатор наличия кабеля в земле.
- Гофротруба — для ввода кабеля в стены здания.
- Изолента и термоусадка — герметизация соединений.
- Кабельные зажимы — фиксация провода в щитке.
| Наименование | Ед. изм. | Расход на 1 метр | Средняя цена |
|---|---|---|---|
| Кабель ВВГнг-З 3х2.5 | метр | 1.05 | 80-120 руб. |
| ПНД труба (25 мм) | метр | 1.02 | 40-60 руб. |
| Песок | кг | 15-20 | 10-20 руб. |
| Сигнальная лента | метр | 1.0 | 5-10 руб. |
| Гофра ПВХ | метр | 0.5 (ввод) | 20-30 руб. |
Инструментарий для монтажа

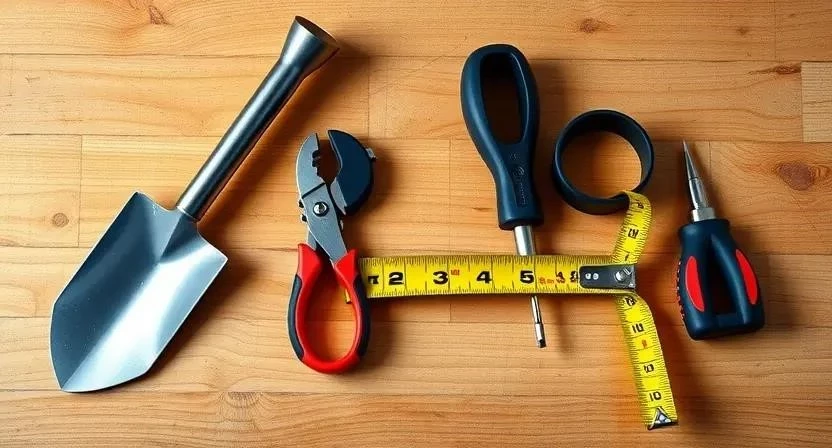

Минимальный набор инструментов включает лопату и рулетку для разметки. Для работы с кабелем я использую стриппер, чтобы не повредить жилы при зачистке. Отвертки с разными насадками и перфоратор понадобятся при монтаже ввода в здание. Если трасса превышает 30-40 метров, я рекомендую арендовать мини-экскаватор, иначе спина скажет «прощай» уже на второй день.
| Название | Назначение | Способ получения |
|---|---|---|
| Лопата штыковая | Рытье траншеи | Покупка |
| Рулетка (10-20м) | Разметка трассы | Покупка |
| Стриппер | Снятие изоляции | Покупка |
| Перфоратор | Сверление отверстий в фундаменте | Покупка/Аренда |
| Мини-экскаватор | Рытье длинных траншей | Аренда |
Организация участка и разметка
Первым делом очищаю путь прокладки от строительного мусора, веток и камней. С помощью колышков и веревки размечаю прямую линию от основного щитка к бане. Я всегда стараюсь обходить корни крупных деревьев, так как со временем они могут раздавить даже ПНД трубу. Прилегающие зоны, например, газоны или клумбы, прикрываю пленкой, чтобы не засыпать их землей при выемке грунта.
Подготовка трассы и рытье траншеи

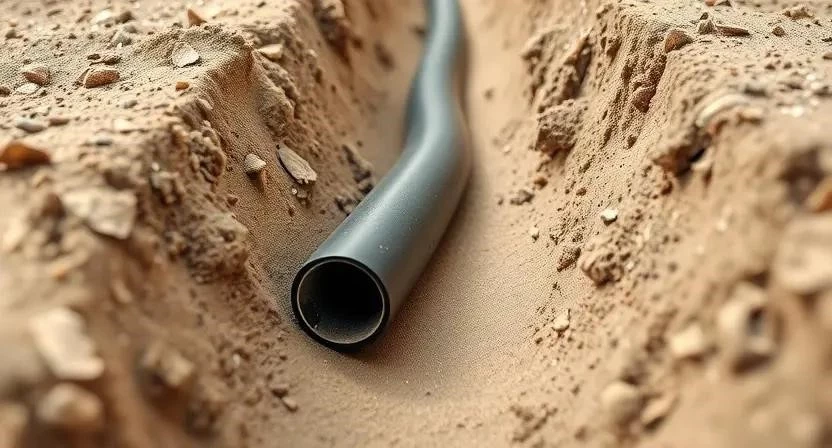

Глубина заложения кабеля зависит от региона: в средней полосе я копаю на 70-80 см, чтобы провод был ниже уровня промерзания и воздействия садового инвентаря. Дно траншеи тщательно вычищаю от острых камней и строительных обломков. Если оставить острый край камня, он может протереть трубу при усадке грунта. После этого выравниваю дно, чтобы труба лежала плавно, без резких перегибов.
Технология монтажа по шагам
Я придерживаюсь четкого алгоритма, чтобы ничего не забыть. Однажды я забыл проложить сигнальную ленту, и через год при установке забора чуть не перебил кабель — с тех пор этот этап священен.
- Разметка и рытье (4-8 часов). Копаю траншею заданной глубины по намеченному маршруту.
- Песчаная подушка (2-3 часа). Насыпаю слой песка 10 см, проливаю водой и трамбую.
- Подготовка ПНД трубы (1 час). Нарезаю трубу с запасом по 50 см с каждой стороны.
- Затяжка кабеля (1-2 часа). Протягиваю кабель сквозь трубу с помощью стальной проволоки.
- Укладка в траншею (1 час). Аккуратно укладываю трубу на песок, избегая заломов.
- Первичная засыпка (2 часа). Засыпаю трубу слоем песка 10 см сверху.
- Установка ленты (30 мин). Растягиваю сигнальную ленту над слоем песка.
- Финальная засыпка (3-5 часов). Засыпаю грунт слоями по 20 см с послойной трамбовкой.

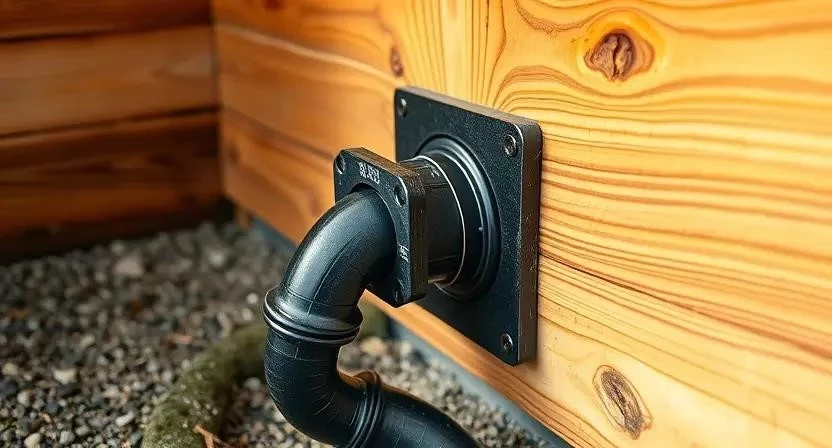

- Монтаж ввода (2 часа). Провожу трубу через фундамент бани в гофре.
- Подключение к щитку (2 часа). Завожу кабель в распределительный щиток.
- Установка защиты (1 час). Монтирую УЗО и автоматические выключатели.
- Заземление и проверка (2 часа). Устанавливаю контур заземления, проверяю изоляцию.
- Тестирование (30 мин). Подаю напряжение и замеряю вольтметром на выходе.
Технические нюансы и требования
Температура почвы влияет на гибкость кабеля, поэтому зимой работать с ним крайне сложно — изоляция может треснуть. Я всегда слежу за радиусом изгиба ПНД трубы: он не должен быть меньше 10 диаметров трубы, иначе кабель просто не затянется. Влагостойкость кабеля должна быть абсолютной, поэтому все вводы в помещение герметизирую специальным силиконом или монтажной пеной.
Типичные ошибки новичков
Самая грубая ошибка — использование обычного ВВГ без защиты или ПНД трубы. В земле такой кабель сгниет за несколько лет из-за влаги и агрессивной среды. Также часто забывают про заземление, что в бане с электрокаменкой смертельно опасно. Я видел случай, когда кабель проложили на глубине 30 см — весной его перебил садовый аэратор. Отсутствие песчаной подушки приводит к тому, что камни в грунте при пучении почвы просто перерезают изоляцию.
Расчет стоимости и экономия
Цена работ сильно зависит от того, кто копает. Если нанимать бригаду, стоимость вырастет в два-три раза из-за оплаты труда за каждый метр траншеи.
| Позиция | Своими руками (руб.) | С мастером (руб.) |
|---|---|---|
| Материалы (кабель, труба, песок) | 6 000 | 6 000 |
| Аренда инструмента | 1 500 | 0 (свои) |
| Работа по рытью и укладке | 0 | 8 000 — 12 000 |
| Электромонтаж и щиток | 0 | 4 000 — 6 000 |
| 7 500 | 18 000 — 24 000 |
Факторы, влияющие на итоговую сумму:
- Длина кабельной трассы.
- Тип грунта (песок или глина).
- Марка выбранного кабеля (ВВГ или броня).
- Сложность обхода препятствий.
- Количество потребителей в бане (влияет на сечение).
Эксплуатация и уход за сетью
После завершения работ я обязательно заношу трассу в план участка. Это спасет от неожиданностей при посадке деревьев или установке септика. Раз в год, обычно осенью, проверяю затяжку контактов в щитке — от перепадов температур они могут ослабнуть. В зимний период слежу за тем, чтобы в бане не было резких скачков напряжения, если используется мощный электрокотел.
Альтернативные способы прокладки
Если бюджет сильно ограничен или грунт слишком твердый, можно рассмотреть другие варианты. Я сам пробовал прокладывать кабель в гофре на небольшой глубине, но это допустимо только для временных построек. Воздушная линия — самый быстрый способ, но она портит вид участка и подвержена влиянию ветра и обледенения.
- Гофра (неглубоко): Быстро, дешево, но низкая защита.
- Бронированный кабель: Надежно, не нужна труба, но дороже.
- Воздушная линия: Самый дешевый монтаж, но риск обрыва.
- ПНД труба (стандарт): Оптимальный баланс цены и защиты.
- Глубокое заложение (1.2м): Максимальная защита, огромные трудозатраты.
- С использованием кабельного канала: Только для ввода в здание.
- Прокладка в бетоне: Вечно, но невозможно заменить кабель.
Ответы на частые вопросы (FAQ)
Можно ли использовать алюминиевый кабель?
Категорически нет. Алюминий хрупок, быстро окисляется в земле и имеет худшую проводимость. Только медь.
На какую глубину закапывать кабель?
Оптимально 70-80 см. В северных регионах можно увеличить до 1 метра.
Нужна ли ПНД труба, если кабель бронированный?
Не обязательна, броня сама по себе защищает от грызунов и давления, но труба добавит удобства при замене кабеля.
Как избежать перепада напряжения на длинной линии?
Увеличьте сечение провода. Например, вместо 2.5 мм² используйте 4 мм² или 6 мм².
Какое сечение провода выбрать для бани?
Для стандартной бани с электроплитой и освещением достаточно 3х2.5 мм².
Можно ли прокладывать кабель рядом с водопроводом?
Можно, но с соблюдением дистанции минимум 30-50 см, чтобы избежать влияния при возможной протечке.
Зачем нужна сигнальная лента?
Она служит предупреждением для любого, кто будет копать землю в этом месте в будущем.
Как правильно заземлить хозпостройку?
Лучше всего забить стальной уголок или специальный заземляющий стержень в землю рядом со зданием и соединить его с шиной заземления в щитке.
Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и очки. Перед подключением кабеля к сети обязательно отключите вводной автомат в основном доме. При работе с химией (герметиками) обеспечьте проветривание помещения. Никогда не работайте под напряжением!
