Прокладка кабеля в гофре: плюсы, минусы и правила монтажа

Электромонтаж в жилом помещении начинается с выбора способа защиты проводов от внешних воздействий. Обычно такая задача занимает от 3 до 10 рабочих дней в зависимости от площади квартиры и сложности схемы. Стоимость материалов для защиты кабеля варьируется от 15 до 60 рублей за метр, что делает этот метод доступным для любого бюджета. Прокладка кабеля в гофре: плюсы, минусы и правила монтажа позволяют создать безопасную сеть, которую легко обслуживать даже спустя годы. Правильный подход к выбору трубы избавляет от необходимости переделывать ремонт при замене одного перегоревшего провода.

Основы использования гофрированных труб в электрике

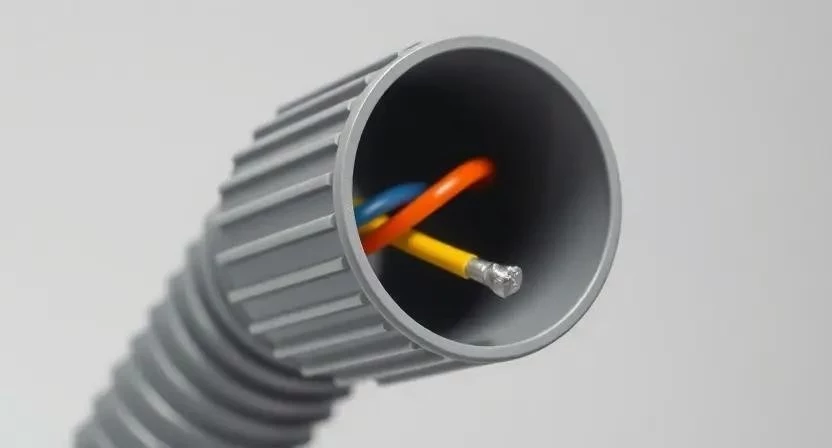

Гофрированная труба представляет собой гибкий пластиковый кожух с ребрами жесткости. Она служит защитным экраном для кабеля, оберегая его от механических повреждений и влаги. В электромонтаже этот метод стал невероятно популярным, так как труба легко гнется и не требует использования сложных изгибателей. Я часто использую гофру, потому что она позволяет быстро проложить трассы в бетонных перекрытиях или за гипсокартоном. Основная цель такой оболочки — создать безопасный канал, внутри которого провод будет чувствовать себя защищенным.

Параметры материалов и их технические свойства

Выбор между ПВХ и ПНД зависит от того, где именно будет проходить проводка. ПВХ-гофра идеально подходит для сухих внутренних помещений, так как она не поддерживает горение. ПНД-вариант более стоек к морозам и агрессивным средам, поэтому его ставят в подвалах или на улице. Я заметил, что ПНД гораздо сложнее закрепить клипсами из-за ее повышенной упругости, она постоянно пытается «выпрямиться».

Особенности и технология установки

Скрытая укладка в гофре выигрывает у открытой прокладки за счет эстетики и безопасности. Главное требование здесь — отсутствие острых углов. Слишком резкий изгиб приведет к тому, что кабель просто застрянет при затягивании. Для крепления я обычно использую пластиковые клипсы или специальные дюбель-хомуты. Если стена бетонная, штробление становится обязательным этапом.

Для качественной работы мне понадобился следующий набор материалов:

• Гофрированная труба (диаметр 16-25 мм) — расход 1.1 м на 1 м кабеля
• Кабель ВВГнг-LS (сечение 2.5 или 1.5 мм²)
• Клипсы для крепления гофры (шаг 40-60 см)
• Монтажные коробки (для развязки проводов)
• Дюбель-гвозди 6х40 мм
• Изолента или термоусадка
• Грунтовка глубокого проникновения (для штроб)
• Пена монтажная (для заполнения крупных пустот)
• Стяжки нейлоновые (для фиксации в потолке)

Инструменты, которые должны быть под рукой:

• Перфоратор с насадкой-штроборезом
• Строительный уровень (60 см)
• Канцелярский нож или специальные ножницы по пластику
• Отвертка с магнитным наконечником
• Протяжка (стальная или пластиковая лента)
• Пылесос строительный
• Рулетка и маркер
• Стриппер для зачистки кабеля

Процесс монтажа я разделяю на следующие этапы:

1. Разметка трасс на стенах и потолке (1-2 часа)
2. Штробление бетона или кирпича под ширину гофры (4-8 часов)
3. Очистка штроб от пыли и грунтовка поверхности (1 час)
4. Укладка гофрированной трубы в штробы (2-4 часа)
5. Фиксация трубы клипсами или раствором (2-3 часа)
6. Установка монтажных коробок в местах разветвления (1-2 часа)
7. Затягивание кабеля в гофру с помощью протяжки (3-5 часов)
8. Зачистка концов кабеля и подключение к щитку (2-3 часа)
9. Проверка целостности изоляции тестером (1 час)
10. Заделка штроб штукатуркой (4-6 часов)
11. Просушка поверхности (24-48 часов)
12. Финишная отделка стен (по графику ремонта)

Однажды я совершил ошибку: решил сэкономить и не использовал протяжку в длинном коридоре. В итоге кабель завязался узлом внутри гофры на середине пути, и мне пришлось вскрывать часть стены. Теперь я всегда закладываю в трубу пластиковую ленту-проводник.

Меры безопасности: при штроблении обязательно используйте респиратор и защитные очки, так как бетонная пыль забивает легкие мгновенно. Все работы по подключению кабеля к сети проводите только при полностью отключенном питании на главном рубильнике.

Срок эксплуатации и надежность

Кабель в защитном кожухе служит в среднем 30-50 лет. Оболочка берет на себя весь удар механических воздействий. Особенно это важно в частных домах, где грызуны могут перегрызть мягкую изоляцию провода. ПНД-гофра для них практически несъедобна и слишком прочна. Уход за такой системой не требуется, но я рекомендую раз в несколько лет проверять состояние контактов в распределительных коробках.

Эстетика и визуальные решения

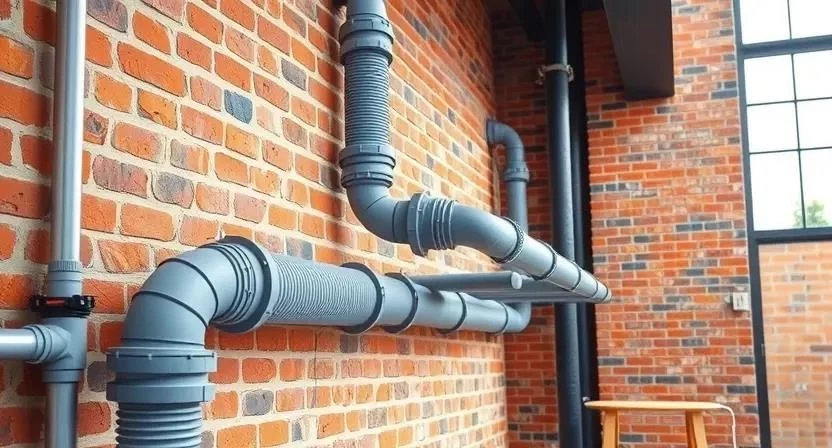

Скрытый монтаж в штробах позволяет получить идеально ровные стены без лишних деталей. Однако сейчас популярен стиль лофт, где гофра становится элементом декора. В таком случае я использую черную или стальную гофру, укладывая ее строго параллельно полу и потолку. Это выглядит брутально и позволяет легко добавить новые розетки в любой точке комнаты без грязных работ.

Финансовая сторона вопроса

Использование гофры немного увеличивает смету по сравнению с простой укладкой кабеля в штробу. Основные затраты приходятся на стоимость самой трубы и дополнительное время мастера на ее фиксацию. Но эта переплата окупается при первой же необходимости заменить проводку без сноса стен.

Сравнение сильных и слабых сторон

Несмотря на очевидные плюсы, у гофры есть и недостатки. Например, в очень плотных пучках кабелей внутри трубы может возникнуть перегрев, если сечение выбрано слишком маленьким. Я всегда закладываю запас по диаметру, чтобы воздух мог свободно циркулировать вокруг изоляции.

Рекомендации по применению в разных зонах

Для каждого помещения я подбираю свой тип защиты. В ванной комнате, где высокая влажность, ставлю только ПНД-гофру, так как она абсолютно не пропускает воду. В жилых комнатах использую серый ПВХ — он дешевле и безопаснее при коротком замыкании. Для бетонных потолков выбираю гофру с повышенной жесткостью, чтобы она не провисала под весом кабеля.

Я столкнулся с ситуацией, когда в загородном доме клиент хотел проложить кабель в земле без дополнительной защиты. Я настоял на использовании ПНД-трубы диаметром 25 мм. Через два года при перепланировке сада мы легко заменили поврежденный кабель, просто вытянув старый и затянув новый, не перекапывая весь участок.

Профессиональные советы по подбору диаметра

Многие новички совершают ошибку, покупая самую тонкую гофру. В итоге кабель входит с трудом, а затянуть его на длину более 3 метров становится невозможно. Я рекомендую, чтобы суммарное сечение кабелей занимало не более 40% внутреннего пространства трубы. Это обеспечит легкий монтаж и правильный теплоотвод.

Ответы на частые вопросы

Можно ли менять кабель в гофре?
Да, в этом и заключается главный смысл. Если кабель не зажат раствором в местах изгибов, его можно вытянуть и затянуть новый с помощью старого провода.

Сколько проводов помещается в гофру 20 мм?
Оптимально 2 кабеля сечением 3х2.5. Можно впихнуть и три, но затягивать их будет очень тяжело, есть риск повредить изоляцию.

Какая гофра не горит?
Специальная ПВХ-гофра с маркировкой «не поддерживающая горение». Она при воздействии огня плавится, но не распространяет пламя дальше по трассе.

Нужно ли запенивать гофру в штробе?
Я не рекомендую использовать пену по всей длине, так как она затрудняет замену кабеля. Достаточно зафиксировать трубу клипсами или небольшим количеством гипсовой смеси.

Можно ли использовать гофру для слаботочных сетей?
Да, для интернета и ТВ она подходит идеально. Главное — не прокладывать силовые и слаботочные кабели в одной трубе, чтобы избежать наводок.

Что делать, если гофра пережата?
Такой участок нужно вырезать и заменить. Пережатая труба может привести к повреждению изоляции кабеля при нагреве, что чревато коротким замыканием.

Каким должен быть радиус изгиба?
Радиус должен быть не менее 10 диаметров самой трубы. Если сделать слишком крутой поворот, кабель просто не пройдет.

Как выбрать качественную гофру?
Смотрите на равномерность ребер и отсутствие резкого химического запаха. Качественный пластик не должен трескаться при сильном сгибе.

Ошибки, которые часто допускают новички:

1. Покупка гофры ПНД для использования внутри жилых комнат (риск пожара)
2. Слишком редкая фиксация клипсами (труба «гуляет» и выгибается)
3. Отсутствие зазоров в монтажных коробках (кабель зажимается)
4. Попытка проложить кабель без протяжки на дистанции более 5 метров
5. Использование слишком узкого диаметра трубы для нескольких линий
6. Заполнение гофры строительным мусором перед затяжкой кабеля
