Прокладка интернет-кабелей, систем видеонаблюдения и домофонии требует четкого плана. Обычно такая работа занимает от 3 до 7 дней в зависимости от площади дома. Сложность проекта оценивается как средняя, но ошибки в планировании обходятся очень дорого. Правильная организация слаботочных сетей позволяет избежать переделок после чистовой отделки. Сначала разберемся с теорией и необходимым оснащением.
Подготовка и оценка проекта
Я всегда советую начинать с детального чертежа. Базовых навыков работы с перфоратором и понимания, где будет стоять роутер, вполне достаточно. Главное — успеть провести все линии до того, как стены заштукатурят. Оптимально выполнять монтаж сразу после разводки электрики, но строго до финишной отделки. На подготовку и прокладку в среднем частном доме у меня уходит около 40 рабочих часов.
Материалы для работы
Для надежной связи понадобится качественный кабель и правильная защита. Я использую только медную витую пару, чтобы не было проблем со скоростью передачи данных. Для защиты проводов от механических повреждений и грызунов обязательно применяю гофру.
- Витая пара Cat 5e или Cat 6 (основной кабель)
- Коаксиальный кабель (для ТВ и некоторых систем охраны)
- Гофрированная труба ПВХ (серая)
- Подрозетники для слаботочных линий
- Патч-панель для организации узла связи
- Сетевой коммутатор (свитч)
- Коннекторы RJ-45
- Изолента и кабельные стяжки
- Маркеры для подписи линий
- Монтажные коробки
| Тип кабеля/материала | Расход на комнату (средний) | Примерная цена за ед. | Применение |
|---|---|---|---|
| Витая пара Cat 5e | 25-40 метров | 35-50 руб/м | Интернет, IP-телефония |
| Витая пара Cat 6 | 25-40 метров | 60-90 руб/м | Высокоскоростные сети 1Гбит+ |
| Коаксиал RG-6 | 20-30 метров | 40-70 руб/м | Спутниковое и кабельное ТВ |
| Гофра ПВХ 16мм | 30-50 метров | 15-25 руб/м | Защита кабеля в стенах |
| Розетка RJ-45 | 2-4 штуки | 150-300 руб/шт | Конечная точка подключения |
Инструментарий мастера
Без специального инструмента обжим будет кривым, а кабель — перебитым. Я один раз сэкономил на тестере и в итоге два дня искал обрыв в стене. Теперь мой набор всегда полон.

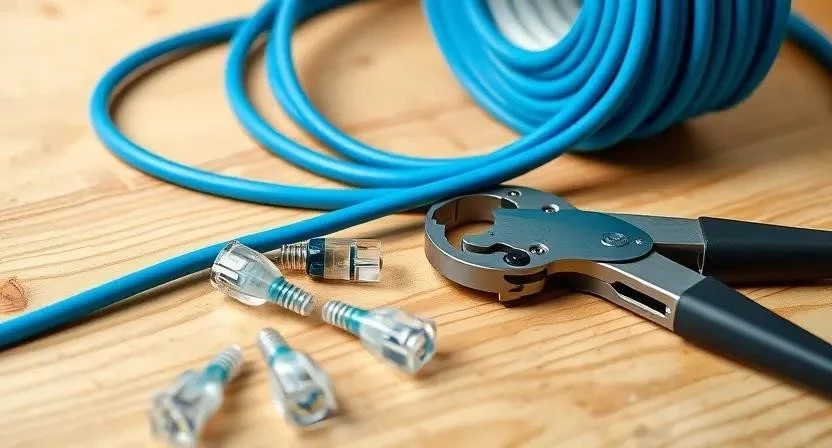

- Кримпер (обжимной инструмент)
- Стриппер (для снятия изоляции)
- Тестер кабеля (обязательно)
- Перфоратор с бурами 6-8мм
- Шуруповерт с набором бит
- Строительный уровень
- Маркировочный принтер или перманентный маркер
| Инструмент | Назначение | Рекомендуемый тип/модель |
|---|---|---|
| Кримпер | Обжим коннекторов RJ-45 | Профессиональный с трещоткой |
| Стриппер | Быстрое снятие внешней оболочки | Автоматический для витой пары |
| Тестер кабеля | Проверка целостности жил | Светодиодный двухблочный |
| Перфоратор | Штробление и сверление | СДС-плюс, мощность от 800Вт |
| Уровень | Выравнивание розеток | Пузырьковый или лазерный |
Организация пространства
Сначала определяю, где будет «сердце» системы — слаботочный щит. Обычно я выбираю коридор или кладовку, чтобы оборудование не занимало жилое место. Защищаю полы плотной пленкой, так как бетонная пыль забивается во все щели. Планирую трассы так, чтобы кабель шел кратчайшим путем, но без резких изломов. Весь строительный мусор выношу сразу, чтобы не спотыкаться об обрезки гофры.
Работа с поверхностями
Размечаю трассы прямо на стенах ярким маркером. Штробление делаю аккуратно, стараясь не задевать несущие конструкции и арматуру. Устанавливаю подрозетники строго по уровню — если розетка будет стоять криво, декоративная рамка не скроет щели. Проверяю все углы, чтобы кабель не перегибался под прямым углом. Резкий изгиб может привести к затуханию сигнала или даже разрыву внутренней жилы.
Пошаговый процесс монтажа
Соблюдаю строгую последовательность действий. Работа с электричеством и данными требует осторожности: всегда использую защитные очки и перчатки. При работе с перфоратором обязательно надеваю респиратор.
- Проектирование схемы (4-6 часов). Рисую все точки подключения и путь к щитку.

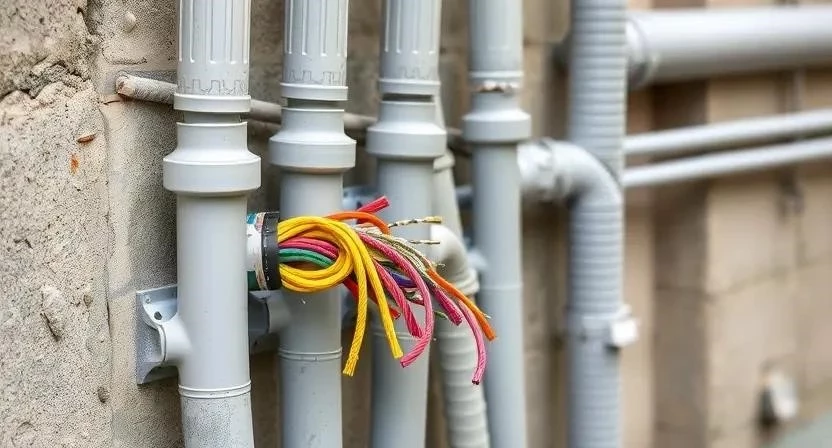

- Монтаж гофротруб (8-12 часов). Креплю гофру клипсами с шагом 40 см.
- Протяжка кабелей (6-10 часов). Затягиваю витую пару в гофру, используя стальную протяжку.
- Маркировка линий (2-3 часа). Подписываю каждый конец провода с двух сторон.
- Установка розеток (4-6 часов). Монтирую подрозетники и заделываю их гипсовой смесью.
- Сборка слаботочного щита (6-8 часов). Размещаю патч-панель и коммутатор.
- Обжим коннекторов (3-5 часов). Заделываю кабели в розетки и коннекторы по стандарту T568B.
- Тестирование линий (2-4 часа). Проверяю каждую жилу тестером на прозвон.
- Настройка оборудования (4-6 часов). Подключаю роутер, настраиваю Wi-Fi и IP-адреса.
- Финальная проверка (2 часа). Тестирую скорость интернета в каждой точке.
Из личного опыта: однажды я забыл промаркировать кабели в четырехкомнатной квартире. В итоге потратил целый день, прозванивая каждую линию тестером, чтобы понять, какой провод куда ведет. Теперь маркирую кабель сразу после протяжки.
| Этап | Действие | Контрольная точка проверки |
|---|---|---|
| Прокладка | Монтаж гофры и кабеля | Отсутствие перегибов и заломов |
| Фиксация | Установка подрозетников | Проверка уровня по горизонтали/вертикали |
| Коммутация | Обжим и заделка | Световая индикация всех жил на тестере |
| Пусконаладка | Настройка роутера | Стабильный пинг и скорость в каждой комнате |
| Сдача | Финальный тест | Работа всех систем (Интернет, ТВ, Домофон) |
Технические нюансы
Главное правило: держу дистанцию от силовых кабелей 220В минимум 20-30 см. Если проложить их в одной штробе или вплотную, возникнут электромагнитные помехи, и интернет начнет «тормозить». Соблюдаю радиус изгиба кабеля — он не должен быть меньше десяти диаметров самого провода. Для магистральных линий использую витую пару категории 6, чтобы обеспечить честный гигабит на выходе.
Типичные ошибки новичков
Часто вижу, как люди пихают слаботочку и электрику в одну гофру. Это грубейшая ошибка, которая убивает пакеты данных. Еще одна беда — покупка дешевого кабеля CCA (алюминий с медным напылением). Я заметил, что такой провод часто ломается прямо при обжиме. Также не рекомендую ставить роутер в закрытый металлический шкаф — сигнал Wi-Fi просто не пробьет стены.
Случай из практики: клиент купил самый дешевый кабель из супермаркета. При обжимке жилы начали лопаться внутри изоляции. Пришлось переделывать все розетки, закупая нормальную медную витую пару. Сэкономил 2000 рублей, потратил 5000 на переделку.
Расчет затрат
Считаю расходы на примере стандартной квартиры площадью 60 кв.м. с пятью точками подключения.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 7 000 | 7 000 | 0 |
| Оборудование (роутер, свитч) | 12 000 | 12 000 | 0 |
| Расходники и розетки | 4 000 | 4 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| 23 000 | 38 000 | 15 000 |
Эксплуатация системы
Серверный шкаф должен проветриваться, поэтому не забивайте его вещами. Раз в полгода я проверяю, не забились ли вентиляционные отверстия пылью. Обновляю прошивки роутера и коммутатора, чтобы закрыть уязвимости в безопасности. Качественный медный кабель служит 15-20 лет, если его не пережать дверью или не перебить при ремонте стен.
Альтернативные решения
Если штробить стены уже поздно, ставлю Mesh-систему. Это несколько беспроводных модулей, которые создают единую сеть по всему дому. Однако помните: радиоканал всегда проигрывает проводу по стабильности и скорости. Использование старых телефонных линий для интернета сейчас бессмысленно, так как они не поддерживают современные скорости.
Мой совет: если есть возможность проложить хотя бы один кабель в каждую комнату, сделайте это. Даже самая дорогая Mesh-система не заменит стабильный проводной гигабит.
Часто задаваемые вопросы
Какую категорию кабеля выбрать? Для обычного дома Cat 5e достаточно, но я рекомендую Cat 6 для задела на будущее.
Нужен ли экран у кабеля? В жилом доме обычно достаточно неэкранированной витой пары (UTP), если вы не прокладываете её рядом с мощными электрощитами.
Где лучше ставить серверный шкаф? В прохладном, сухом месте с доступом воздуха, например, в прихожей или кладовой.
Можно ли использовать одну гофру для всех сетей? Можно, если это только слаботочные сети (интернет, ТВ, домофон). С электрикой объединять нельзя.
Что делать, если кабель перебит? Придется либо перетягивать линию, либо ставить соединительную коробку, что снижает качество сигнала.
Как проверить качество обжима? Только с помощью тестера кабеля, который покажет правильность последовательности жил.
Нужно ли заземлять слаботочный щит? Да, если используется экранированный кабель (FTP) и металлический шкаф, заземление обязательно для отвода помех.
