Монтаж электропроводки завершается обязательным этапом контроля безопасности. Проверка сопротивления изоляции позволяет выявить скрытые дефекты кабеля, которые могут привести к пожару или поражению током. На обследование стандартной двухкомнатной квартиры уходит около 4–6 часов работы. Стоимость ошибки на этом этапе слишком высока, поэтому замеры проводятся строго по регламенту ПУЭ.
Основы и требования перед началом работ
Правила устройства электроустановок (ПУЭ) четко определяют нормы допустимого сопротивления. Для работы потребуется базовый навык владения измерительными приборами и понимание схемы разводки сети. Время проведения замеров зависит от количества линий в распределительном щите. Все работы выполняются в сухом помещении при температуре от +5 до +30 градусов, чтобы исключить влияние конденсата на показатели прибора.
Подбор расходных материалов
Для подготовки сети к испытаниям и последующей маркировки нужны простые, но необходимые вещи. Я всегда держу под рукой запас качественной изоленты и четкие бирки, чтобы не запутаться в фазах. Очиститель контактов помогает убрать окислы с клемм, что исключает погрешности при замере.
| Материал | Количество | Расход на объект | Цена за ед. | |
|---|---|---|---|---|
| Изолента ПВХ (черная/синяя) | 2 шт. | 1 рулон на 2-3 комнаты | 60 руб. | 120 руб. |
| Маркировочные бирки | 1 упаковка | 1 шт. на одну линию | 200 руб. | 200 руб. |
| Очиститель контактов (спрей) | 1 баллон | 50 мл на щиток | 450 руб. | 450 руб. |
| Стяжки нейлоновые (набор) | 1 уп. | 10-15 шт. на щит | 150 руб. | 150 руб. |
| Маркер перманентный | 1 шт. | 1 шт. | 50 руб. | 50 руб. |
Инструментарий для проведения замеров

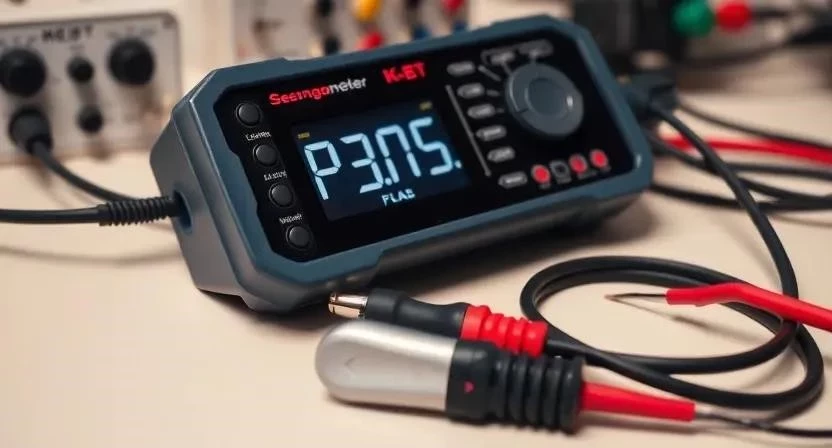

Основным прибором является мегаомметр. Он создает высокое напряжение, которое «пробивает» слабые места изоляции, в отличие от обычного мультиметра. Также понадобятся базовые инструменты для работы с щитком и средства защиты.
- Цифровой мегаомметр (для высокой точности).
- Аналоговый мегаомметр (проверенный временем вариант).
- Мультиметр (для предварительной проверки отсутствия напряжения).
- Набор диэлектрических отверток.
- Диэлектрические перчатки (обязательно!).
- Индикаторная отвертка.
- Фонарь налобный.
- Щипцы для снятия изоляции.
- Защитные очки.
Выбор между покупкой и арендой зависит от частоты работ. Бюджетный прибор окупится за 3-4 объекта, но для разовой проверки проще арендовать профессиональный оборудование.
| Характеристика | Цифровой мегаомметр | Аналоговый мегаомметр |
|---|---|---|
| Точность показаний | Высокая, цифровой дисплей | Средняя, шкала со стрелкой |
| Скорость замера | Мгновенно | Требуется время на стабилизацию |
| Удобство считывания | Легко, есть фиксация значения | Сложно, возможны ошибки зрения |
| Надежность | Зависит от электроники | Очень высокая, прост в устройстве |
| Цена | Выше среднего | Доступная |
Организация пространства и обесточивание
Безопасность превыше всего. Сначала полностью обесточиваю объект, выключая вводной автомат в щитке. Затем использую вольтметр, чтобы убедиться, что напряжения в сети действительно нет. Важнейший момент: из всех розеток должны быть вынуты вилки электроприборов. Оставленная включенной зарядка для телефона или блок питания телевизора могут сгореть от высокого напряжения мегаомметра или исказить результат замера.
Подготовка соединений и цепей

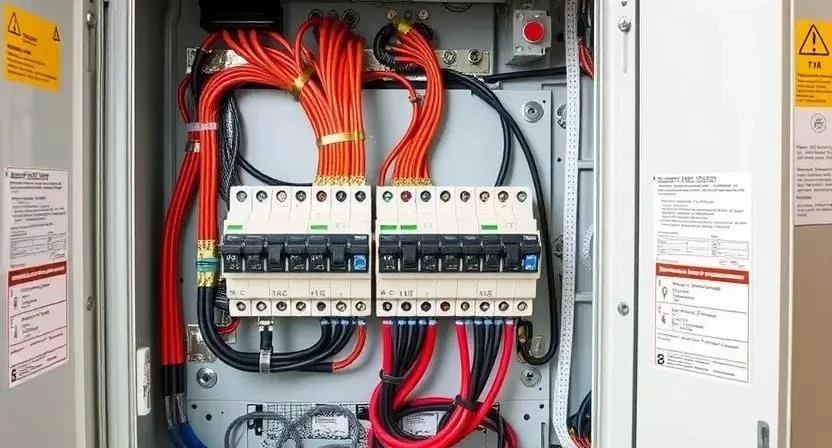

Перед тем как подключать прибор, я проверяю затяжку всех винтовых соединений в распределительном щите. Плохо затянутый контакт может создать лишнее сопротивление. Очищаю клеммы от пыли и остатков монтажной пены. Проверяю целостность пластиковых кожухов и убеждаюсь, что провода не пережаты стяжками слишком сильно. Только после этого цепи считаются готовыми к подаче испытательного напряжения.
Пошаговая технология проверки изоляции
Процесс требует системности. Я всегда иду от самых простых линий к более сложным, фиксируя каждый результат в журнале.

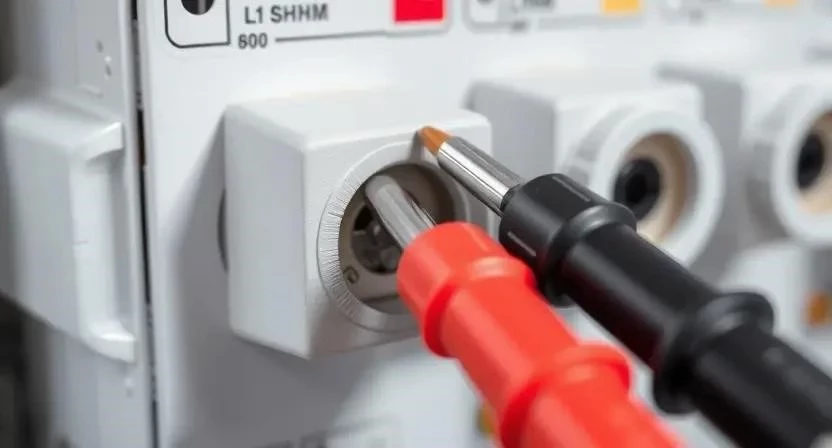

- Подключение прибора (5 мин). Подсоединяю щупы мегаомметра к исследуемым проводникам.
- Выбор напряжения (2 мин). Устанавливаю на приборе напряжение 500В для сетей 220/380В.
- Замер Фаза — Ноль (3 мин). Измеряю сопротивление между фазным и нулевым проводниками.
- Замер Фаза — Земля (3 мин). Проверяю изоляцию между фазным проводом и шиной заземления.
- Замер Ноль — Земля (3 мин). Измеряю сопротивление между нулевым проводником и заземлением.
- Фиксация данных (2 мин). Записываю полученные значения в таблицу для каждой линии.
- Полинейная проверка (10-15 мин на линию). Повторяю все замеры для каждой отдельной группы розеток и освещения.
- Сравнение с ПУЭ (2 мин). Сопоставляю цифры с нормативными значениями.
- Поиск утечек (от 30 мин). При низких показателях начинаю искать место повреждения (перебитый кабель, влага в коробке).
- Оформление акта (15 мин). Составляю итоговый протокол испытаний с подписью.
Однажды я обнаружил, что сопротивление на линии кухни было критически низким. После разбора одной из распаечных коробок выяснилось, что саморез при монтаже пробил изоляцию кабеля, но не вызвал короткого замыкания. Если бы я пропустил этот замер, через месяц владелец мог бы получить удар током от корпуса микроволновки.
| Этап проверки | Время | Особенности |
|---|---|---|
| Подготовка и обесточивание | 20 мин | Проверка отсутствия напряжения |
| Замеры одной линии (3 пары) | 15 мин | Соблюдение последовательности |
| Проверка заземления | 10 мин | Контроль целостности контура |
| Поиск дефектов (при наличии) | от 1 часа | Визуальный осмотр коробок |
| Оформление документов | 20 мин | Заполнение протокола |
Технические нюансы и влияние среды
Заметил я, что высокая влажность воздуха существенно снижает показатели сопротивления. В сырых подвалах или during сезона дождей значения могут быть ниже нормы даже при исправном кабеле. Важный момент: после каждого замера необходимо разрядить конденсаторы. Если в сети остались конденсаторные блоки (например, от светодиодных драйверов), они могут накопить заряд и ударить током при касании щупа. Также учитывайте, что разные типы изоляции (ПВХ, сшитый полиэтилен) имеют разную пропускную способность и реакцию на напряжение.
Типичные промахи новичков
Ошибки в электрике стоят дорого. Часто начинающие мастера забывают отключить бытовую технику, что приводит к выходу из строя дорогой электроники. Столкнулся с тем, что некоторые используют мультиметр вместо мегаомметра, полагая, что «бесконечность» на экране означает идеальную изоляцию. Это опасное заблуждение, так как мультиметр подает всего 9В, которые не способны выявить микротрещины в диэлектрике.
- Оставленные включенными лампы или приборы в розетках.
- Неправильный выбор диапазона напряжения на приборе.
- Игнорирование проверки связи «ноль — земля».
- Ошибки при переносе данных из прибора в протокол.
- Работа без диэлектрических перчаток.
- Отсутствие проверки каждой линии по отдельности.
Экономика проверки: стоимость и варианты
Решить, как проводить испытания, можно исходя из бюджета и требований закона. Для официальной приемки дома нужен протокол от сертифицированной лаборатории.
| Вариант | Стоимость | Плюсы | Минусы |
|---|---|---|---|
| Аренда прибора | 500–1500 руб./сут | Дешево, профессиональное оборудование | Нужно забирать и возвращать |
| Покупка бюджетного прибора | 3000–7000 руб. | Всегда под рукой | Ниже точность, нет сертификата |
| Вызов электролаборатории | 5000–15000 руб. | Официальный акт, гарантия | Дорого, запись по времени |
| Своими руками (свои приборы) | 0 руб. | Бесплатно | Риск ошибки, нет документа |
| Покупка премиум-мегаомметра | 15000+ руб. | Максимальная точность и функции | Высокие затраты |
Завершение работ и обслуживание
После успешных тестов я маркирую каждую проверенную линию в щитке специальной биркой. Это избавляет от необходимости переделывать замеры при добавлении новых розеток. Протокол испытаний храню в папке с техническим паспортом объекта. Повторные проверки рекомендую проводить раз в 3–5 лет, особенно если в доме есть старая проводка или высокая влажность в помещениях.
Сравнение методов контроля
Использование обычного мультиметра для проверки изоляции недопустимо. Он проверяет только наличие явного короткого замыкания. Профессиональный аудит электросети включает в себя не только замеры сопротивления, но и проверку петли «фаза-ноль», проверку срабатывания УЗО и тепловизионное обследование щитка. Я пробовал использовать мультиметр на длинной линии кабеля; прибор показал норму, но мегаомметр выявил утечку тока из-за повреждения оболочки в стене.
| Параметр | Норма ПУЭ (0.5 кВ) | Критическое значение | Результат |
|---|---|---|---|
| Сопротивление изоляции | Не менее 0.5 МОм | Меньше 0.5 МОм | Неудовлетворительно |
| Цепи заземления | Низкое сопротивление | Обрыв/Высокое сопр. | Опасно |
| Ток утечки | В пределах нормы | Превышение нормы | Риск срабатывания УЗО |
| Целостность оболочки | Герметично | Трещины/Проколы | Требуется ремонт |
| Связь Фаза-Земля | Высокое сопр. | Близко к 0 | Короткое замыкание |
Ответы на частые вопросы
Какое минимальное сопротивление считается нормой?
Согласно ПУЭ, для сетей до 1000В минимально допустимое сопротивление изоляции составляет 0.5 МОм.
Можно ли проверять изоляцию под напряжением?
Категорически нет. Мегаомметр подает собственное высокое напряжение, и подача питания из сети приведет к взрыву прибора и тяжелым травмам.
Что делать, если прибор показывает ноль?
Это означает «короткое замыкание». Нужно проверить все соединения, искать перебитый кабель или ошибочно подключенную нагрузку.
Чем отличается мегаомметр от омметра?
Омметр измеряет низкие сопротивления малым током. Мегаомметр создает высокое напряжение (до 2500В и выше) для проверки диэлектрических свойств материала.
Как часто нужно проводить такие замеры?
Обязательно после монтажа, при капитальном ремонте или раз в несколько лет для профилактики.
Нужно ли проверять изоляцию в каждой розетке?
Проверка проводится по линиям (группам) из щитка. Если линия в норме, проверять каждую розетку отдельно не требуется.
Влияет ли длина кабеля на результат замера?
Да, чем длиннее кабель, тем ниже будет общее сопротивление изоляции, но оно все равно должно оставаться выше нормы ПУЭ.
