Правильный расчет электрики начинается с определения нагрузки на каждую линию. Ошибка в один миллиметр может привести к перегреву изоляции или постоянному срабатыванию автоматического выключателя. Обычно подбор сечения занимает от 30 минут до нескольких часов при детальном планировании всей сети. Выбор сечения кабеля по мощности и току определяет безопасность всего дома. Это база, без которой нельзя приступать к монтажу.
Что влияет на выбор сечения кабеля

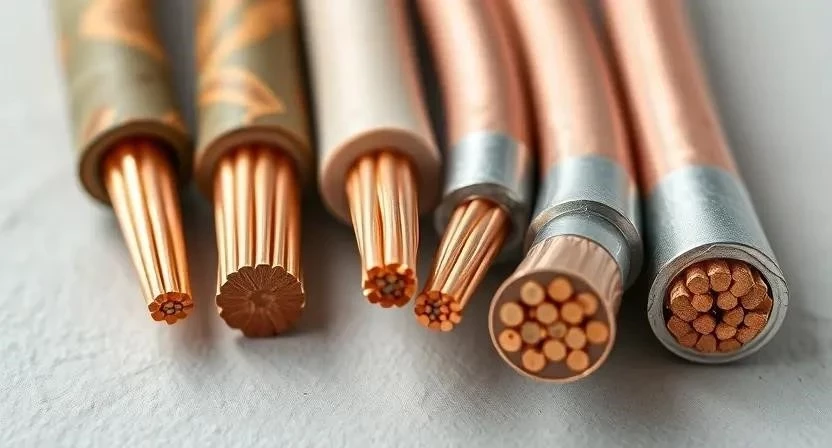

Мощность подключаемых приборов является главным критерием. Чем больше ватт потребляет техника, тем толще должна быть жила. Материал жилы тоже играет роль. Медь проводит ток лучше алюминия, поэтому при одинаковом сечении медный провод выдержит большую нагрузку. Способ прокладки кабеля влияет на охлаждение. Провод в стене под слоем штукатурки греется сильнее, чем кабель, проложенный открыто в воздухе.
Температура окружающей среды может изменить допустимый ток. В жарких помещениях или рядом с отопительными приборами сечение стоит увеличить. Длина линии вызывает потери напряжения. Если кабель тянется на 50 метров, напряжение в конце линии упадет, и техника может работать нестабильно. Я рекомендую всегда закладывать небольшой запас по мощности, чтобы сеть не работала на пределе.
Методика расчета сечения
Для определения силы тока используется базовая формула I = P / U, где I — сила тока в Амперах, P — мощность в Ваттах, а U — напряжение в Вольтах (обычно 220В). Допустимый ток кабеля строго регламентирован ПУЭ. Если превысить этот порог, изоляция начнет плавиться, что приведет к короткому замыканию.
Я составил пошаговый алгоритм, по которому сам подбираю кабель под конкретную нагрузку:
- Составить полный список всех электроприборов для конкретной линии.
- Сложить их максимальную мощность в киловаттах (кВт).
- Рассчитать силу тока по формуле I = P / 220.
- Определить материал жилы (в жилых домах сейчас использую только медь).
- Выбрать способ прокладки (в гофре, в штробе или открыто).
- Найти соответствующее сечение в таблице ПУЭ по значению тока.
- Подобрать автоматический выключатель, который защитит именно это сечение.
- Проверить длину линии, чтобы избежать падения напряжения более чем на 5%.
- Закупить кабель с запасом 10-15% на изгибы и подрезку.
Важный нюанс: если в одной розетке будет работать одновременно чайник и микроволновка, ток суммируется. Поэтому расчет всегда идет по пиковой нагрузке.
Стоимость материалов для проводки
Цена кабеля зависит от сечения и качества исполнения. Я заметил, что кабель, изготовленный по ТУ (техническим условиям), часто имеет заниженное сечение жилы. Это опасно. Всегда ищите маркировку ГОСТ на оболочке. Разница в цене между ними небольшая, но надежность несопоставима.
Для работы мне обязательно требуются следующие материалы и инструменты:
- Медный кабель ВВГнг-LS 3×1.5 (для освещения)
- Медный кабель ВВГнг-LS 3×2.5 (для розеток)
- Медный кабель ВВГнг-LS 3×4 (для мощных линий)
- Медный кабель ВВГнг-LS 3×6 (для электроплит)

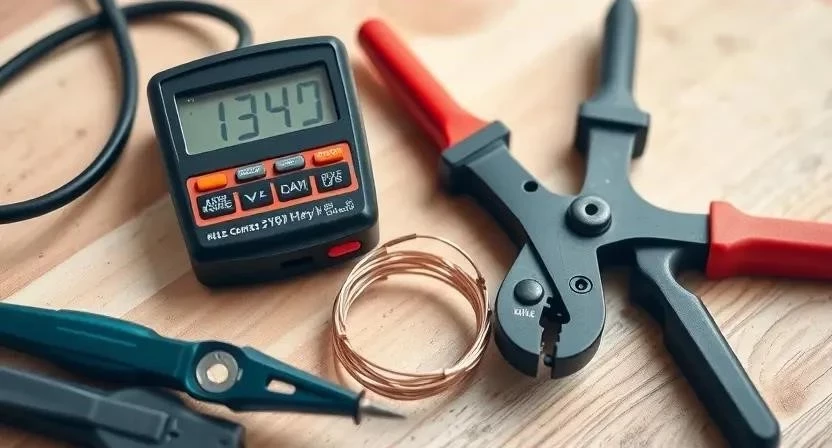

- Стриппер для быстрой зачистки изоляции
- Индикаторная отвертка для проверки фазы
- Мультиметр для замера напряжения
- Бокорезы с удобными ручками
- Кримпер для обжима наконечников
Ниже приведена таблица с ориентировочными ценами на популярные сечения.
| Сечение кабеля | Материал | Средняя цена за метр (ГОСТ) | Расход на комнату 15м2 | |
|---|---|---|---|---|
| 1.5 мм2 | Медь | 60 руб. | 30 м | 1800 руб. |
| 2.5 мм2 | Медь | 90 руб. | 50 м | 4500 руб. |
| 4 мм2 | Медь | 140 руб. | 20 м | 2800 руб. |
| 6 мм2 | Медь | 210 руб. | 15 м | 3150 руб. |
| 1.5 мм2 | Алюминий | 30 руб. | 30 м | 900 руб. |
Расценки на электромонтажные работы

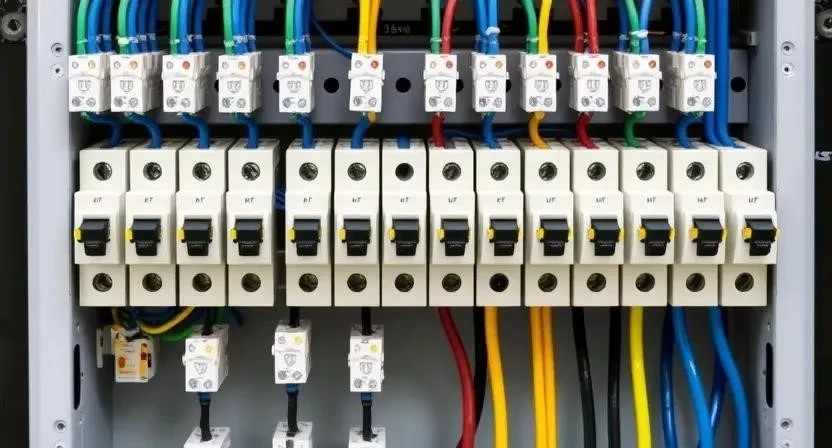

Стоимость работы мастера зависит от сложности объекта и региона. Прокладка кабеля в гофре по потолку обходится дешевле, чем штробление бетонных стен. Сборка распределительного щита считается отдельной дорогой услугой, так как требует высокой квалификации.
| Вид работы | Единица измерения | Цена (средняя) | Срок выполнения | Особенности |
|---|---|---|---|---|
| Прокладка кабеля в гофре | 1 метр | 250 руб. | 1-2 часа/линия | Потолочный монтаж |
| Штробление стен | 1 метр | 400 руб. | 3-4 часа/линия | С учетом пылесоса |
| Установка автомата | 1 шт. | 500 руб. | 30 мин. | Монтаж на DIN-рейку |
| Сборка щитка (до 12 мод.) | 1 шт. | 5000 руб. | 1 день | Маркировка групп |
| Монтаж подрозетника | 1 шт. | 300 руб. | 40 мин. | С выравниванием |
Дополнительные расходы при монтаже
Помимо самого кабеля, в смету закладывается множество мелочей. Без них качественный монтаж невозможен. Я всегда покупаю расходники с запасом, чтобы не ехать в магазин из-за одной забытой клеммы.

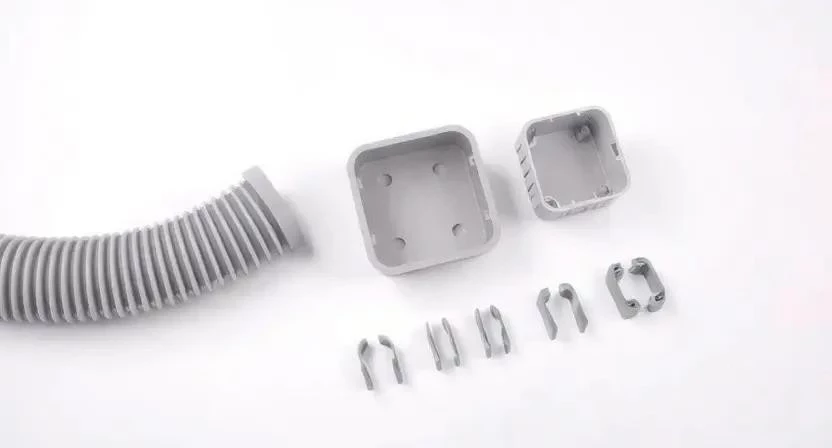

- Гофрированная труба ПВХ (защита кабеля)
- Пластиковые клипсы и дюбель-хомуты
- Распределительные коробки
- Подрозетники (стандартные или глубокие)
- Клеммники Wago (для надежных соединений)
- Изолента ПВХ и термоусадка
- Маркировочные бирки для кабелей
Практические примеры расчетов
Я столкнулся с тем, что многие новички занижают сечение для кухни. Я однажды видел, как оплавился кабель 1.5 мм2, на который повесили чайник и посудомойку. Поэтому для каждой мощной зоны я выделяю отдельную линию.
Рассмотрим расчеты для разных сценариев:
| Линия | Мощность приборов | Ток (А) | Сечение (медь) | Автомат (А) |
|---|---|---|---|---|
| Освещение | 1.5 кВт | 6.8 А | 1.5 мм2 | 10 А |
| Розетки в комнате | 3.5 кВт | 15.9 А | 2.5 мм2 | 16 А |
| Кухонная техника | 5.0 кВт | 22.7 А | 4 мм2 | 25 А |
| Электроплита | 7.0 кВт | 31.8 А | 6 мм2 | 32 А |
| Кондиционер | 2.0 кВт | 9.1 А | 2.5 мм2 | 16 А |
Для типовой однокомнатной квартиры примерная смета будет выглядеть так:
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Кабель 3×2.5 ГОСТ | 100 м | 90 руб. | 9000 руб. |
| Кабель 3×1.5 ГОСТ | 50 м | 60 руб. | 3000 руб. |
| Гофра 20 мм | 100 м | 20 руб. | 2000 руб. |
| Автоматы (набор) | 8 шт. | 400 руб. | 3200 руб. |
| Щиток + аксессуары | 1 компл. | 4000 руб. | 4000 руб. |
Я всегда закладываю в гофру запас кабеля в распределительных коробках по 15-20 см. Это позволяет легко переделать соединение, если возникла ошибка.
Способы экономии при монтаже
Экономить на сечении кабеля или качестве изоляции нельзя — это прямой путь к пожару. Однако можно оптимизировать расходы на закупке и организации работ. Я рекомендую покупать кабель бухтами по 100 метров, так цена за метр падает на 10-15%.
Вот несколько рабочих советов по экономии:
- Группируйте освещение в одну линию, если общая мощность невелика.
- Закупайте все материалы одного бренда, чтобы получить скидку за объем.
- Монтируйте гофру и штробы самостоятельно, оставив мастеру только подключение.
- Используйте один тип подрозетников для всей квартиры.
- Точно рассчитывайте длину линий по схеме, чтобы минимизировать обрезки.
Ответы на частые вопросы
Что делать с потерей напряжения на длинных линиях?
Если длина кабеля превышает 30-40 метров, я всегда увеличиваю сечение на один шаг. Например, вместо 2.5 мм2 ставлю 4 мм2. Это компенсирует сопротивление провода и предотвращает просадку напряжения.
Можно ли менять сечение кабеля в одной линии?
Категорически нет. Вся линия от автомата до потребителя должна иметь одинаковое сечение. Если поставить в начале 2.5 мм2, а в конце 1.5 мм2, то узким местом станет тонкий участок, который может перегреться.
Как подобрать автомат под сечение?
Автомат должен защищать кабель, а не прибор. Для меди 1.5 мм2 ставят автомат на 10А, для 2.5 мм2 — на 16А. Если поставить автомат на 25А на кабель 2.5 мм2, провод сгорит раньше, чем сработает защита.
Меры безопасности при работе:
Перед любыми работами обязательно обесточьте сеть в щитке и проверьте отсутствие напряжения индикатором. Используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химическими составами для заделки штроб обеспечьте проветривание помещения. Никогда не работайте с электрикой с мокрыми руками или стоя в воде.
