Расчет количества кабеля для электромонтажа

Электромонтаж начинается с точного планирования трасс. Ошибка в расчетах приводит к лишним тратам или внезапной остановке работ из-за нехватки пары метров провода. В среднем, расчет количества кабеля для ремонта занимает от 2 до 5 часов в зависимости от сложности схемы. Правильный подход экономит до 20% бюджета на материалах и избавляет от необходимости повторных поездок в магазин.

Факторы, влияющие на расход и стоимость материалов

Общий метраж провода зависит от количества точек освещения и розеток. Чем больше потребителей, тем сложнее схема разводки. Способ прокладки также играет роль: монтаж по потолку обычно требует меньше кабеля, чем разводка по стенам через штробы. Важным моментом становится удаленность электрощитка от самых дальних комнат — длинные трассы существенно увеличивают смету.

Я помню, как однажды забыл учесть высоту розеток в доме с высокими потолками. В итоге мне не хватило кабеля прямо на последней точке. Теперь я всегда закладываю вертикальные спуски и подъемы с запасом.

Алгоритм замера и формулы расчета длины

Для точного определения объема материалов я использую пошаговый метод. Сначала рисуется схема помещения, где отмечаются все выключатели, розетки и светильники. Затем определяются кратчайшие пути прокладки от щитка до распределительных коробок и от них к потребителям.

Пошаговая инструкция по расчету:

1. Составление детального плана всех электроточек (30-60 мин).
2. Определение места установки электрощитка (10 мин).
3. Разметка трасс прокладки кабеля по потолку и стенам (1-2 часа).
4. Замер горизонтального расстояния от щитка до первой коробки (15 мин).
5. Расчет длины между распределительными коробками (30 мин).
6. Прибавление вертикальных спусков к розеткам — обычно 30 см от пола (20 мин).
7. Прибавление вертикальных подъемов к выключателям — обычно 90 см (20 мин).
8. Расчет длины линий от коробок до светильников (30 мин).
9. Суммирование всех отрезков для каждой отдельной линии (20 мин).
10. Добавление запаса 10-15% на изгибы и ошибки (10 мин).
11. Группировка итоговых длин по сечению провода (1.5, 2.5, 4 мм2) (15 мин).
12. Сверка полученных данных с бюджетом (10 мин).

Для расчета каждой линии использую простую формулу: Длина = (Горизонтальный путь + Вертикальные спуски/подъемы) × 1.15.

Выбор кабеля и ценовые категории

Обычно я рекомендую использовать кабель ВВГнг или ВВГнг-LS. Это медный провод с негорючей изоляцией, который считается стандартом для жилых помещений. Выбор сечения зависит от нагрузки: 1.5 мм2 подходит для освещения, 2.5 мм2 — для стандартных розеток, а 4 мм2 и выше — для мощных электроплит или кондиционеров.

Характеристики основных материалов:

• ВВГнг — стандартный негорючий кабель.
• ВВГнг-LS — с пониженным дымовыделением при горении.
• Медная жила — обеспечивает отличную проводимость.
• ПВХ изоляция — защищает от коротких замыканий.
• Сечение 1.5 мм2 — для линий освещения.
• Сечение 2.5 мм2 — для бытовых розеток.
• Сечение 4 мм2 — для варочных панелей.
• Сечение 6 мм2 — для ввода в квартиру/дом.

Стоимость электромонтажных работ

Цена за метр прокладки кабеля сильно зависит от региона и сложности поверхности. Штробление бетона стоит дороже, чем прокладка в гипсокартоне или по потолку. Монтаж подрозетников и сборка щитка обычно считаются как отдельные единицы работ.

Однажды я нанял дешевого мастера, который не использовал уровень при установке розеток. В итоге мне пришлось переделывать половину стен. Я считаю, что лучше переплатить за качество, чем потом исправлять перекосы.

Сопутствующие расходы и инструменты

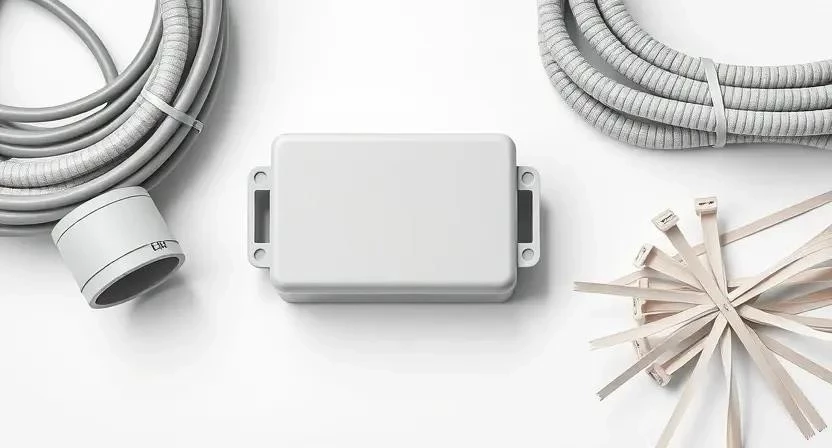

Помимо самого провода, в смету входят гофра, стяжки, подрозетники и расходники. Не забывайте про доставку материалов и вынос строительного мусора после штробления — это часто становится неожиданной статьей расходов.

Необходимый набор инструментов:

• Штроборез с пылесосом — для чистых прорезей в стенах.
• Стриппер — для быстрой зачистки изоляции.
• Индикатор напряжения — базовый инструмент безопасности.
• Строительный уровень — для ровной установки розеток.
• Набор отверток с разными насадками — для затяжки клемм.
• Перфоратор — для сверления отверстий под гофру.
• Канцелярский нож — для аккуратной резки оболочки.

Меры безопасности: Обязательно используйте защитные очки и респиратор при штроблении. Работайте только при полностью отключенном электропитании. При использовании лестниц убедитесь в их устойчивости.

Примеры смет для разных объектов

Для наглядности я подготовил два расчета. В первом случае рассматриваем небольшую квартиру, во втором — загородный дом.

Смета для однокомнатной квартиры (30 м2):

Смета для загородного дома (100 м2):

Когда я делал ремонт в студии 40 м2, я совершил ошибку и покупал кабель маленькими отрезками. Это вышло на 30% дороже, чем если бы я взял одну большую бухту. Всегда берите кабель бухтами — так экономия ощутима.

Способы оптимизации затрат

Сэкономить на электрике можно без потери качества, если грамотно подойти к планированию. Главное — не использовать кабель, изготовленный по ТУ, так как там сечение жилы часто занижено, что опасно перегревом.

Правила экономии:

1. Группируйте розетки на одной линии, чтобы сократить количество длинных трасс от щитка.
2. Покупайте кабель в бухтах по 100 метров, а не на отрезы.
3. Проверяйте фактическое сечение жилы штангенциркулем перед покупкой.
4. Прокладывайте кабель по кратчайшему пути, избегая лишних петель.
5. Рассчитывайте длину точно, чтобы остаток не превышал 5%.

Ответы на частые вопросы

Какой запас кабеля нужно брать?
Обычно я закладываю 10-15%. Этого достаточно, чтобы компенсировать изгибы в углах и возможные ошибки при замере.

Можно ли использовать один кабель для всего?
Нет, это грубое нарушение безопасности. Для света используйте 1.5 мм2, для розеток — 2.5 мм2. Смешивание нагрузок приведет к срабатыванию автоматов или перегреву провода.

Как считать длину в многоэтажном доме?
Учитывайте не только расстояние по полу, но и высоту подъема от щитка до потолка, а также спуски к каждой точке. Считайте каждый этаж как отдельный объект с общим вводом.

Что делать, если кабель закончился на 2 метра?
Не пытайтесь соединять провода скрутками внутри стены. Только клеммники или пайка в распределительной коробке, иначе рискуете получить пожар.

Нужна ли гофра везде?
В бетонных стенах и потолках — обязательно. В гипсокартоне можно обойтись без нее, но я рекомендую использовать хотя бы в местах пересечения с другими коммуникациями.
