Монтаж уличного освещения начинается с точного расчета нагрузки на сеть. Ошибка в подборе кабеля приводит к падению напряжения или перегреву изоляции. Стоимость качественного медного провода сейчас варьируется от 60 до 150 рублей за метр. Правильное сечение провода для уличного освещения гарантирует стабильную работу всех фонарей без риска короткого замыкания. Это требует детального анализа всех параметров участка.
Факторы, влияющие на подбор кабеля
Суммарная мощность всех светильников определяет силу тока, которая будет проходить по жилам. Чем больше ламп, тем толще должен быть провод. Длина линии играет критическую роль из-за потерь напряжения: на больших расстояниях вольтаж падает, и лампы светят тускло. Я заметил, что многие забывают про этот нюанс при планировании освещения дальних углов сада.
Материал жилы напрямую влияет на проводимость и цену. Медь служит дольше и лучше проводит ток, но стоит дороже алюминия. Способ прокладки также важен. Кабель в земле требует более плотной изоляции и защиты. Температурный режим региона заставляет выбирать материалы, которые не трескаются при сильных морозах.
Алгоритм расчета сечения провода
Для определения тока используется формула I = P / (U * cos φ), где P — мощность в Ваттах, а U — напряжение 220В. При большой длине линии необходимо учитывать падение напряжения, которое не должно превышать 5%. Я всегда закладываю небольшой запас по мощности, чтобы в будущем можно было добавить пару дополнительных прожекторов.
- Подсчитайте общую мощность всех светильников в Ваттах.
- Определите рабочее напряжение сети (обычно 220В).
- Вычислите силу тока в Амперах.
- Измерьте точное расстояние от щитка до самого дальнего фонаря.
- Выберите материал жилы (медь или алюминий).
- Проверьте допустимое падение напряжения для данной длины.
- Подберите сечение по таблице допустимых нагрузок.
- Добавьте коэффициент запаса 20% к итоговому значению.
Ниже представлена зависимость сечения от мощности для стандартных линий.
| Мощность нагрузки (кВт) | Сечение меди (мм2) | Сечение алюминия (мм2) | Макс. длина до 5% потерь (м) | Ток (А) |
|---|---|---|---|---|
| 0.5 | 1.5 | 2.5 | 60 | 2.3 |
| 1.0 | 1.5 | 4.0 | 40 | 4.5 |
| 2.0 | 2.5 | 6.0 | 30 | 9.1 |
| 3.0 | 2.5 | 10.0 | 20 | 13.6 |
| 5.0 | 4.0 | 16.0 | 15 | 22.7 |
Анализ стоимости материалов

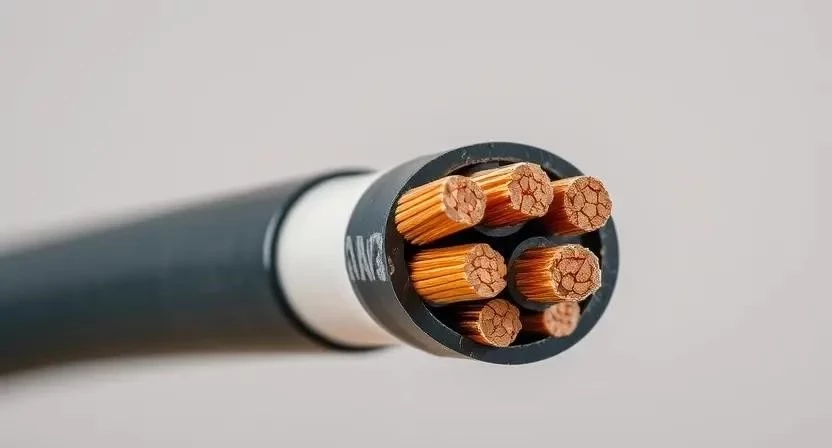

Наиболее популярным вариантом для улицы является кабель ВВГнг. Он обладает хорошей изоляцией и не поддерживает горение. Медь стоит значительно дороже алюминия, но она не окисляется так быстро и имеет меньшее сопротивление. Я рекомендую покупать кабель только в специализированных магазинах, чтобы не наткнуться на заниженное сечение жил.
- ВВГнг — стандартный медный кабель для стационарной прокладки.
- ВВГнг-LS — вариант с пониженным дымовыделением.
- СИП — самонесущий изолированный провод для воздушных линий.
- ПВС — гибкий провод, подходит только для коротких соединений.
- Медная жила — высокая проводимость, долговечность.
- Алюминиевая жила — бюджетный вариант, высокая хрупкость.
- Бронированный кабель — защита от механических повреждений.
- Резиновая изоляция — устойчивость к экстремальным температурам.
| Тип кабеля | Материал | Средняя цена за метр | Область применения | Срок службы |
|---|---|---|---|---|
| ВВГнг 3х1.5 | Медь | 75 руб. | Освещение, розетки | 30 лет |
| ВВГнг 3х2.5 | Медь | 110 руб. | Мощные линии | 30 лет |
| СИП 2х16 | Алюминий | 45 руб. | Воздушные линии | 25 лет |
| ПВС 3х1.5 | Медь | 60 руб. | Временные линии | 15 лет |
| ВБбШв 3х2.5 | Медь | 180 руб. | Прокладка в грунт | 40 лет |
Расценки на монтажные работы
Стоимость работ зависит от сложности ландшафта и способа прокладки. Рытье траншеи в плотном грунте стоит дороже, чем прокладка по воздуху. Монтаж щитка с установкой защиты — отдельный этап, который требует квалификации электрика. Однажды я сам копал траншею на 50 метров и понял, что ручной труд в глинистой почве увеличивает время работ втрое.
| Вид работы | Ед. изм. | Бюджетный вариант | Премиум вариант | Время (примерно) |
|---|---|---|---|---|
| Рытье траншеи (40 см) | метр | 150 руб. | 300 руб. | 1 час / 5м |
| Прокладка кабеля в ПНД | метр | 100 руб. | 200 руб. | 30 мин / 5м |
| Монтаж светильника | шт. | 500 руб. | 1200 руб. | 1 час / шт. |
| Сборка щитка (УЗО+Авт) | комплект | 2000 руб. | 5000 руб. | 3-5 часов |
| Монтаж заземления | точка | 1500 руб. | 3500 руб. | 4 часа |
Дополнительные расходы на защиту и безопасность

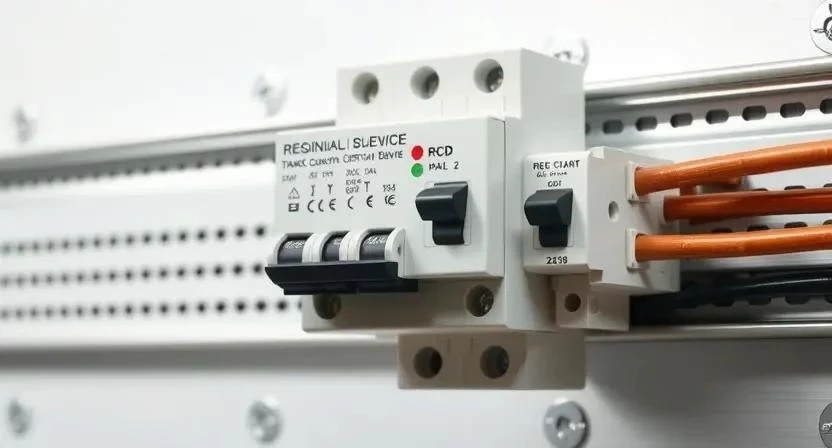

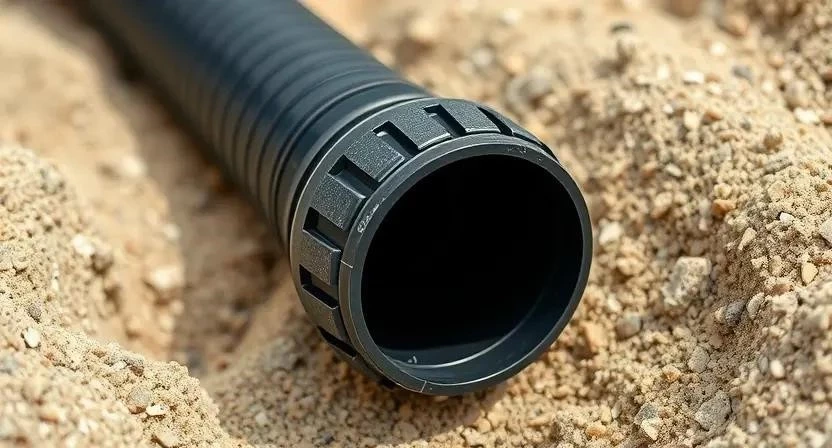

Провод в земле нельзя оставлять без защиты. Трубы ПНД предотвращают повреждение изоляции камнями или лопатой. Для разводки по светильникам используются распределительные коробки с индексом IP65, чтобы внутрь не попала влага. Автоматические выключатели и УЗО обязательны для защиты людей от удара током при повреждении кабеля во влажной среде.
- Труба ПНД (диаметр 20-25 мм) для защиты в грунте.
- Гофрированная труба для ввода в здание.
- Герметичные коробки IP65.
- Автоматический выключатель на 10А или 16А.
- Устройство защитного отключения (УЗО) на 30мА.
- Контур заземления (стальной уголок или штырь).
- Кабельные стяжки и клипсы.
Меры безопасности:
Всегда используйте диэлектрические перчатки и очки при работе с электроникой. Обязательно проветривайте помещение при использовании герметиков. Перед началом монтажа отключите питание на главном рубильнике. При работе на высоте используйте устойчивые лестницы. Никогда не соединяйте провода скруткой в земле — только пайка или клеммы в герметичных коробках.
Примеры расчетов для разных участков
Для малого участка (5 соток) обычно хватает кабеля 1.5 мм2, так как общая длина линий невелика. На среднем участке (15 соток) я рекомендую использовать 2.5 мм2, чтобы избежать падения напряжения на периферии. Для больших территорий с мощными прожекторами потребуется 4 мм2 или разделение сети на несколько независимых линий.
На одном из объектов я разделил освещение на три группы. Это позволило избежать ситуации, когда из-за перегорания одного фонаря гас весь сад. Такой подход немного увеличивает расход кабеля, но значительно упрощает поиск неисправности.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 80 м | 110 руб. | 8800 руб. |
| Труба ПНД 20мм | 80 м | 30 руб. | 2400 руб. |
| Светильники уличные | 10 шт. | 800 руб. | 8000 руб. |
| Коробки IP65 | 6 шт. | 200 руб. | 1200 руб. |
| УЗО и автоматы | 1 компл. | 2500 руб. | 2500 руб. |
Способы оптимизации затрат
Экономия возможна за счет грамотной схемы прокладки. Группировка светильников позволяет использовать один магистральный кабель с ответвлениями, что сокращает общий метраж. Переход на LED-лампы снижает общую мощность системы, позволяя использовать более тонкий провод.
- Сгруппируйте светильники по зонам.
- Используйте светодиодное оборудование.
- Выкопайте траншеи самостоятельно.
- Закупайте кабель бухтами по 50-100 метров.
- Применяйте алюминий только для вводных линий большой длины.
Часто задаваемые вопросы
Можно ли использовать ПВС на улице?
Только для временных соединений или внутри защитных труб. Его изоляция быстро разрушается под воздействием ультрафиолета и влаги.
Какое сечение выбрать для LED-ленты?
Для лент достаточно 0.75-1.5 мм2, но важно учитывать падение напряжения на самой ленте, поэтому блок питания ставится максимально близко к ней.
Нужно ли заземление для уличных фонарей?
Да, это обязательное требование ПУЭ. Металлический корпус светильника должен быть заземлен для предотвращения удара током при пробое изоляции.
Как защитить провод от грызунов?
Использование трубы ПНД с толстыми стенками или бронированного кабеля ВБбШв практически полностью решает эту проблему.
Что делать, если линия очень длинная?
Увеличьте сечение провода на один шаг (например, с 2.5 до 4 мм2) или установите промежуточный распределительный щит с повышающим трансформатором, если это оправдано.
