Планирование электрики в помещении начинается с точного определения нагрузки на сеть, чтобы избежать перегрева проводов и пожаров. Обычно такой расчет занимает около двух часов времени и не требует финансовых затрат, если делать всё самостоятельно. Правильный расчет суммарной мощности электроприборов: выбираем автомат правильно позволяет создать безопасную систему, которая не будет отключаться при включении чайника и стиральной машины одновременно.
На итоговый выбор оборудования влияет несколько ключевых факторов. Главный из них — сечение медного провода. Если поставить слишком мощный автомат на тонкий кабель, защита просто не сработает, а изоляция провода расплавится. Я однажды видел, как сосед поставил автомат на 25А на кабель сечением 1.5 мм². Через неделю изоляция в стене начала дымить из-за включенного обогревателя. Поэтому номинал автоматического выключателя всегда подбирается строго под возможности кабеля, а не под «хотелки» по количеству приборов.
Тип нагрузки также играет роль. Для освещения достаточно небольшого тока, а для мощных двигателей (например, в насосах или кондиционерах) учитывается пусковой ток, который в несколько раз превышает рабочий. Это требует выбора автомата с определенной характеристикой расцепления (B, C или D).
Чтобы определить необходимый номинал, нужно выполнить последовательный расчет. Сначала составляется полный список всех устройств, которые будут работать на одной линии. Мощность каждого прибора указана на его корпусе или в паспорте в Ваттах (Вт). Затем применяется формула перевода Ватт в Амперы: I = P / U, где P — мощность, а U — напряжение сети (220В).
Важным нюансом является коэффициент одновременности. Мало кто включает одновременно утюг, пылесос, духовку и микроволновку. Обычно этот коэффициент составляет от 0.7 до 0.9. Это позволяет не завышать номинал автомата неоправданно.
- Составьте список всех электроприборов для конкретной комнаты или линии.
- Выпишите мощность каждого устройства в Ваттах из технического паспорта.
- Сложите все значения для получения общей суммарной мощности.
- Умножьте полученную сумму на коэффициент одновременности (например, 0.8).
- Разделите итоговое значение на напряжение 220 вольт.
- Прибавьте к полученному амперажу запас по мощности около 20%.
- Подберите ближайший стандартный номинал автомата (10А, 16А, 25А).
Для удобства я подготовил таблицу с типовыми показателями бытовой техники:
| Прибор | Средняя мощность (Вт) | Ток при 220В (А) | Рекомендация по линии |
|---|---|---|---|
| Электрический чайник | 2000 | 9.1 | Отдельная линия |
| Стиральная машина | 2200 | 10.0 | Отдельная линия |
| Микроволновая печь | 1200 | 5.5 | Кухонная группа |
| Холодильник | 300 | 1.4 | Общая линия |
| Пылесос | 1500 | 6.8 | Общая линия |

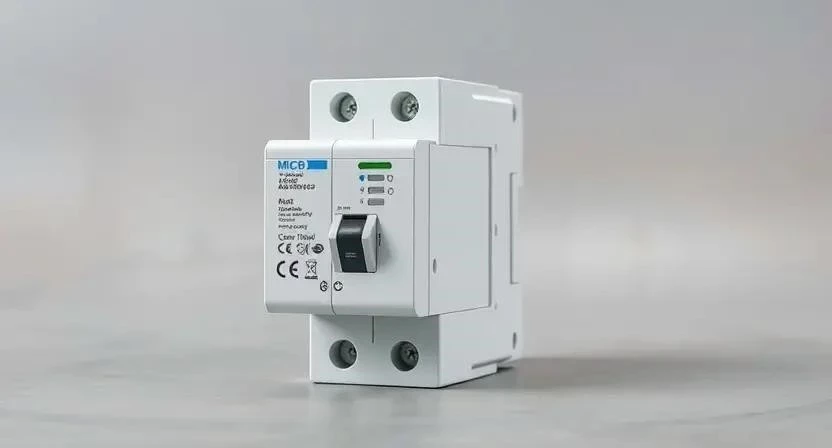

Стоимость автоматических выключателей сильно разнится в зависимости от бренда и страны производства. Бюджетный сегмент представлен брендами IEK и EKF. Они вполне справляются с базовыми задачами, но имеют чуть больший процент брака. Премиум-бренды, такие как ABB, Schneider Electric или Legrand, стоят в 3-5 раз дороже, но гарантируют четкое срабатывание и долгий срок службы механизмов.
- IEK — бюджетный вариант для простых задач.
- EKF — доступное оборудование с неплохой гарантией.
- Schneider Electric — эталон надежности в среднем и высоком сегменте.
- ABB — профессиональное оборудование для сложных сетей.
- Legrand — высокая эстетика и безупречная работа.
- Hager — отличный баланс цены и качества.
- КЭАЗ — проверенная временем отечественная классика.
- TDM — недорогие решения для временных построек.
Покупать оборудование лучше в специализированных электротехнических магазинах. Там можно получить консультацию по совместимости модулей и проверить наличие сертификатов соответствия.

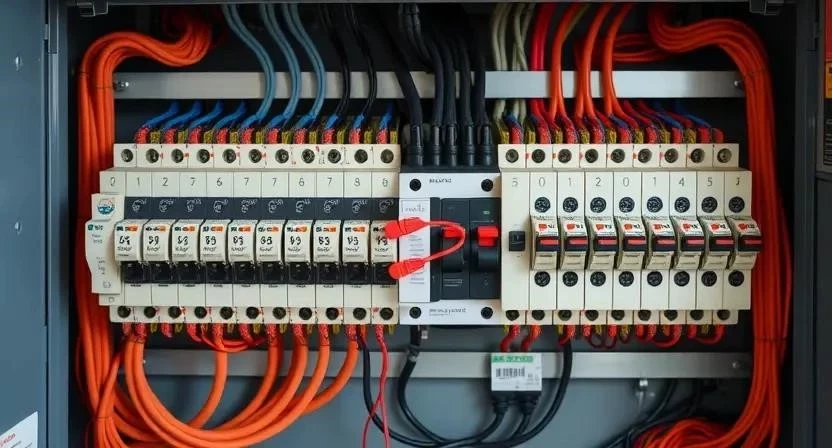

Монтаж щитка и установка автоматов обычно оплачиваются поштучно или за весь комплекс работ. Цена зависит от региона и квалификации мастера. В крупных городах расценки выше, но и требования к безопасности строже. Я заметил, что многие электрики занижают цену на старте, а потом добавляют стоимость за «сложности с гофрой» или «нестандартные шины».
| Вид работы | Средняя цена (руб.) | Время выполнения | Особенности |
|---|---|---|---|
| Установка одного автомата | 300 — 600 | 15-20 мин | Зажим в шину, маркировка |
| Сборка щитка (до 12 мод.) | 3000 — 7000 | 4-6 часов | Разводка, подключение |
| Монтаж УЗО или Диф-автомата | 500 — 900 | 30 мин | Проверка срабатывания |
| Штробление под кабель (м.п.) | 400 — 800 | 1 час / 2 м | Зависит от материала стены |
| Прокладка кабеля в гофре (м.п.) | 150 — 300 | 30 мин / 5 м | Крепление клипсами |
Помимо самих автоматов, в смету ложатся дополнительные расходы. Кабель ВВГнг-LS является стандартом для жилых помещений. Также потребуются DIN-рейки, соединительные шины (гребенки), гофрированная труба для защиты проводов и мелкие расходники.

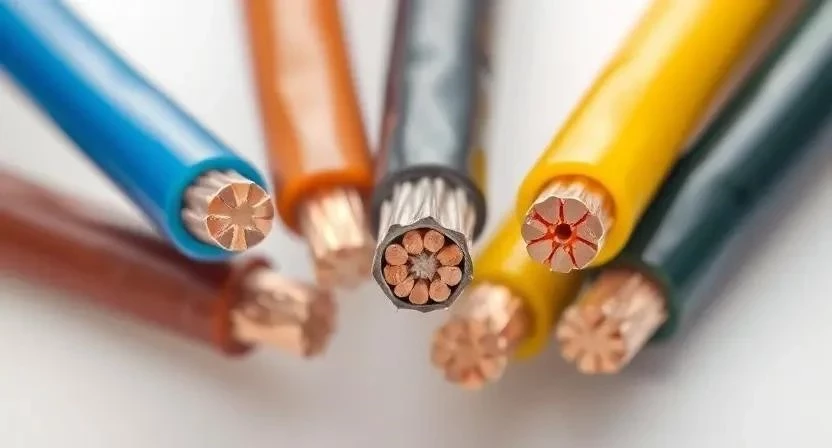

- Медный кабель (сечение 2.5 мм² и 1.5 мм²).
- Гофра ПВХ или ПНД.
- Клипсы и дюбель-хомуты.
- Маркировочные бирки для проводов.
- Изолента и термоусадка.
- Наконечники НШВИ для многожильного провода.
- Распределительный щит (корпус).
Доставка материалов и вывоз строительного мусора после штробления могут добавить к бюджету еще 2-5 тысяч рублей. Не забудьте про стоимость аренды профессионального штробореза с пылесосом, если стены бетонные.
Рассмотрим два конкретных примера. Для однокомнатной квартиры обычно выделяют 4-6 линий: свет, розетки комнаты, розетки кухни, отдельная линия на стиральную машину и отдельная на электроплиту. В загородном доме линий будет больше из-за наличия котла, насоса и уличного освещения.
Когда я монтировал электрику в своей первой студии, я забыл про пиковую нагрузку кондиционера. В итоге автомат выбивало каждый раз, когда одновременно включался холодильник и кондиционер. Теперь я всегда разделяю мощные потребители по разным фазам или линиям.
| Объект | Материалы (руб.) | Работа (руб.) | |
|---|---|---|---|
| 1-к квартира (эконом) | 12 000 | 8 000 | 20 000 |
| 1-к квартира (премиум) | 25 000 | 15 000 | 40 000 |
| Дом 100 м² (стандарт) | 45 000 | 35 000 | 80 000 |
| Дом 100 м² (премиум) | 80 000 | 60 000 | 140 000 |
| Малый офис (стандарт) | 20 000 | 12 000 | 32 000 |
Для правильного подбора автомата используйте таблицу соответствия сечения и номинала:
| Сечение кабеля (мм²) | Макс. ток (А) | Номинал автомата (А) | Макс. мощность (кВт) |
|---|---|---|---|
| 1.5 | 19 | 10 | 2.2 |
| 2.5 | 25 | 16 | 3.5 |
| 4.0 | 35 | 25 | 5.5 |
| 6.0 | 46 | 32 | 7.0 |
| 10.0 | 70 | 40-50 | 8.8-11.0 |
Сэкономить на электрике можно без ущерба для безопасности. Главное — не покупать безымянные китайские автоматы. Я сэкономил около 5 000 рублей, собрав щиток самостоятельно, потратив целые выходные на изучение схем. Это было выгодно и дало уверенность в каждом контакте.
- Оптимизируйте распределение нагрузок, чтобы не завышать сечение кабеля везде.
- Выбирайте надежные бренды среднего сегмента (например, EKF или IEK для второстепенных линий).
- Закупайте кабель бухтами по 100 метров — так цена за метр ниже.
- Планируйте схему заранее, чтобы избежать лишних переделок и перерасхода материалов.
- Используйте одну общую линию для маломощных приборов в одной зоне.
При работе с электричеством безопасность превыше всего. Обязательно используйте диэлектрические перчатки и индикаторную отвертку для проверки отсутствия напряжения. Все работы в щитке проводятся только при полностью отключенном вводном автомате. Помните о проветривании помещения при использовании термоусадки или пайке. Никогда не работайте с электросетью с мокрыми руками или стоя в воде.
Часто задаваемые вопросы
Можно ли ставить автомат на 25А на кабель 2.5 мм²?
Категорически нет. Максимальный ток для такого сечения около 25А, но автомат должен срабатывать раньше, чем кабель начнет греться. Стандарт для 2.5 мм² — это 16А.
Что делать, если автомат постоянно выбивает?
Скорее всего, происходит перегрузка по мощности или короткое замыкание. Проверьте, не включено ли слишком много приборов одновременно. Если проблема остается — зовите электрика для поиска утечки тока.
В чем разница между автоматом и УЗО?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО (устройство защитного отключения) защищает человека от удара током, отсекая питание при утечке.
Нужно ли ставить разные автоматы на свет и розетки?
Да, это обязательно. При аварии на линии розеток свет в комнате должен остаться, чтобы вы могли безопасно найти причину проблемы.
Какое сечение кабеля выбрать для кухни?
Для основных розеток кухни используйте 2.5 мм² с автоматом 16А. Для варочной панели — 4 или 6 мм² с соответствующим номиналом.
Можно ли заменить старый автомат на более мощный без замены проводки?
Это самая опасная ошибка новичка. Увеличение номинала автомата без замены кабеля превращает вашу проводку в нагревательный элемент внутри стены.
Что такое характеристика «C» в маркировке автомата?
Это тип расцепления. Характеристика «C» является универсальной для жилых помещений, она подходит и для освещения, и для бытовой техники с умеренными пусковыми токами.
