Как подключить люстру с тремя проводами

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

1. Внимательно изучить инструкцию по подключению люстры.
2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы разберем все возможные нюансы этой работы.

Соблюдение техники безопасности

Перед тем, как вешать люстру, нужно припомнить правила техники безопасности. В особенности это касается электробезопасности. Чтобы предотвратить получение травм, нужно придерживаться следующих правил:

1. Работы проводятся только в светлое время суток при качественном естественном освещении (или просто при качественном автономном освещении).
2. Тщательно продумать всю последовательность действий и приготовить все инструменты, которые могут понадобиться, чтобы затем этот вопрос не отвлекал от работы.
3. Обесточить проводку, с которой предстоит работа.
4. Произвести проверку наличия напряжения в проводах с помощью тестера или отвёртки. Не загоревшаяся лампочка разрешает начать работы.
5. Соединять провода лучше всего клеммными колодками.
6. Не стоит забывать о заземлении, если оно предусмотрено домашней разводкой.

Перед работой обязательно нужно проверить, все ли винтики и клеммы в люстре качественно затягиваются и прилегают. Плохой контакт может привести к искрению и перегоранию.

Нельзя пренебрегать правилами техники безопасности при работе с электричествомИсточник tlt-land.ru

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

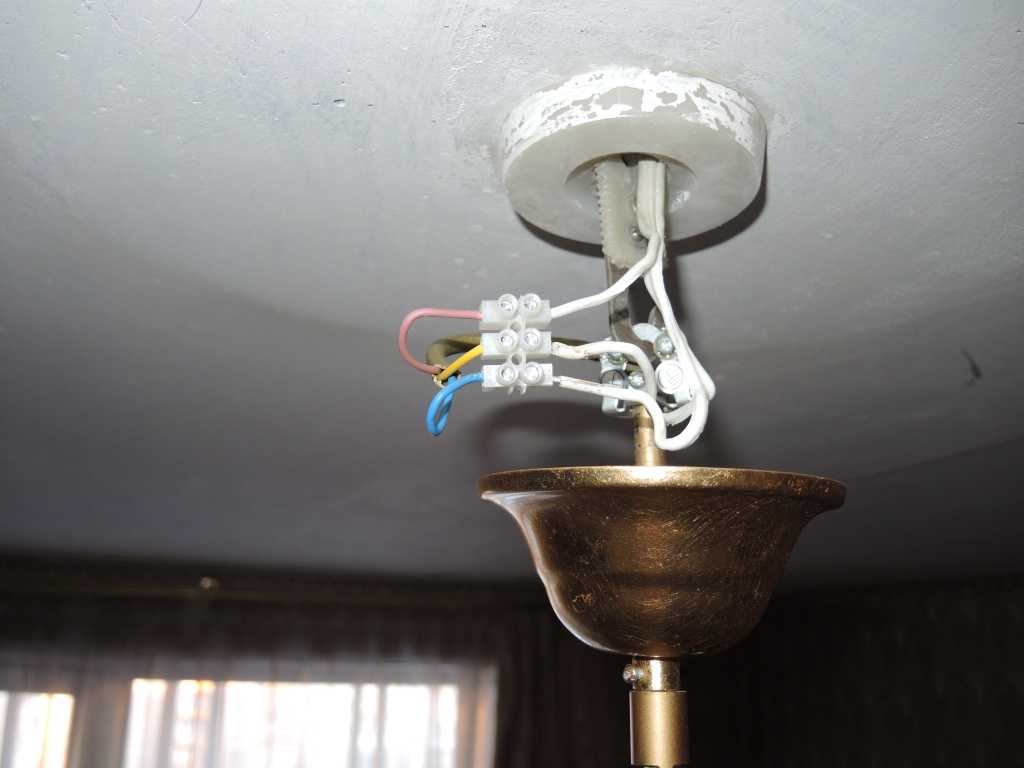

Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности

Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

• Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
• Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

• блока питания;
• приёмника сигнала со встроенной антенной;
• логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
• силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

• A,B – управляют отдельными лампами или режимами работы светильника;
• С – включает свет полностью;
• D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

• В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
• Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

• в пространство в потолке возле места подвеса светильника;
• в защитный кожух или корпус люстры;
• в монтажной коробке, к которой подключаются лампы;
• внутри гипсокартонной стены;
• вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

2 провода

Самый простой вариант. Такая схема предполагает:

• одноклавишный выключатель (или двойной задействован в качестве одинарного);
• отсутствие проводника PE.

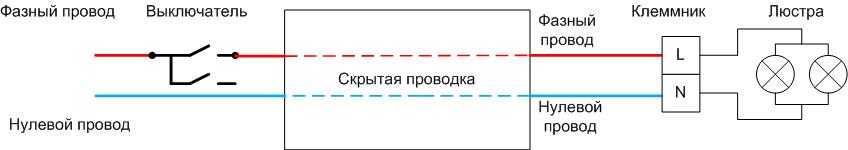

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.

Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

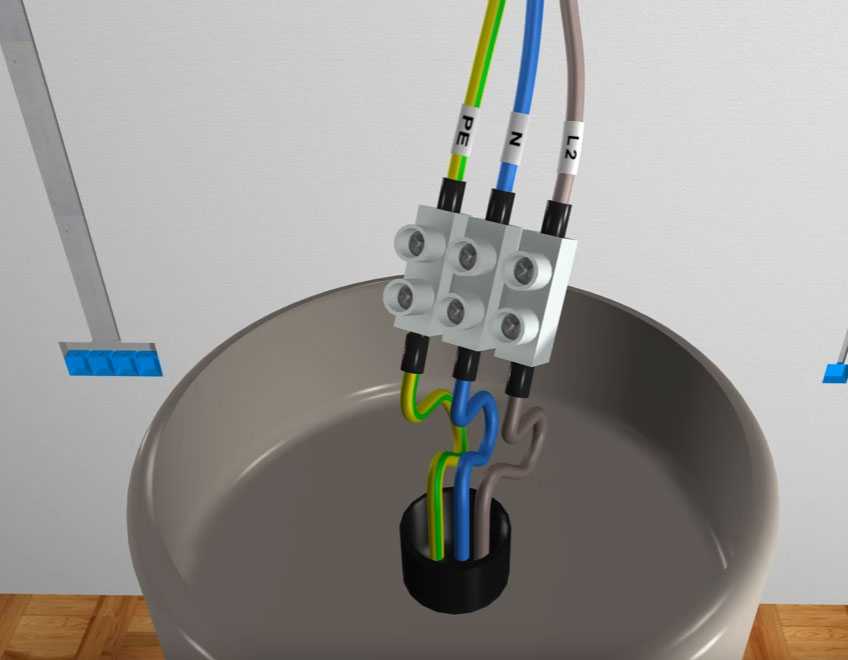

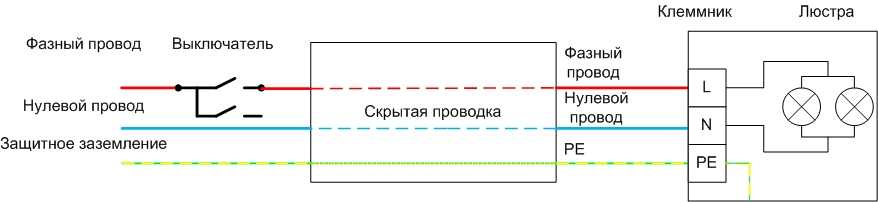

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

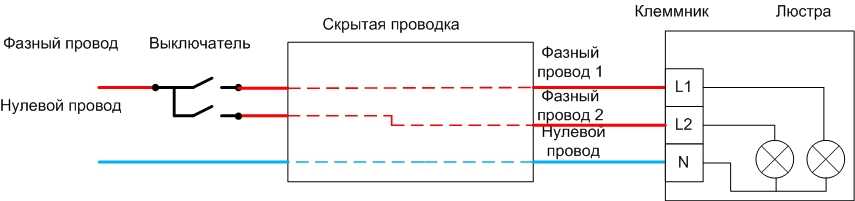

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.

Схема группировки ламп в люстре.

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

• двухклавишный выключатель;
• наличие защитного проводника.

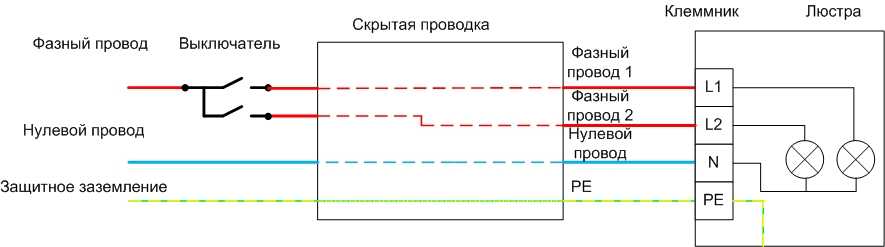

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Пошаговая инструкция: Как подключить светильник к тройному выключателю

Маркировка проводов

Разводке современной квартиры делается трёхжильным проводом – это фазный, нулевой, заземляющий кабеля. По правилам, установленным Европейским комитетом по электротехнической стандартизации, Россия, страны Европы, Китай маркировка следующая:

• желто-зеленый, зеленый, желтый – защитный ноль, на схемах ставится латинское «PE»;
• синий оттенок, говорит о нейтральности провода (рабочий ноль), обозначение «N»;
• серый, черный или коричневый, переносит фазовое напряжение, «L».

Логично для России после 2009 года, но в других странах маркировка может отличаться, она зависит от даты выпуска электроприбора или прокладки кабельных трасс внутри помещения. Когда шли стройки Советского Союза, закладывалась проводка, цвета имеющегося в наличии, чаще всего белого. Поэтому нужно уметь определить, значение проводов внутри люстры, торчащих из потолка.

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Варианты подключения

Рассмотрим все возможные варианты подключения, которые не требуют больших знаний от обычного человека. Соединить правильно три жилы прибора освещения и проводки самому легко и выполнить эту работу сможет каждый человек.

Первый способ – из люстры и из потолка торчат по два кабеля. При таком количестве проводов необходимо правильно найти, где фаза и ноль, а затем просто соединить их попарно в любом порядке.

Если необходимо совершить установку осветительного прибора с одной лампой к выключателю с одной клавишей, то выполняем соединение в таком порядке:

• нулевой провод от щитка объединяется с нулевым кабелем из светильника. Цвета этих проводников чаще всего совпадают;
• второй кабель соединяется с проводом из люстры с обозначением L.

Схема подключения люстры, с несколькими лампами к выключателю с одной клавишей немного сложнее. Вначале необходимо три нулевых провода, идущие из люстры, объединить вместе, а только потом к нулю из потолка. Также необходимо поступить и с фазой.

Второй вариант – из люстры два провода, а в потолке три. На сегодня для электропроводки чаще всего используют трехжильный кабель, который состоит из нескольких проводов, цвета которых выполнены в различной гамме. Поэтому сейчас электропроводка выводится из потолка тремя жилами для подключения осветительного прибора с несколькими лампами. Как правильно соединить проводники в таком случае и как подключить люстру?

С помощью отвертки с индикаторным сигналом необходимо правильно определить назначение провода. В кабеле проводки с тремя проводниками являются два провода фазой, а третий – нулевой проводник. Цвета кабеля могут указывать на их назначение. Подключить двухклавишный выключатель можно только при наличии двух фаз в проводке.

Третий способ – три и более провода из люстры и два в потолке. Этот метод установки и подключения не сложный, просто в люстре выведено много проводов, цвета которых различные. Но при любом количестве проводов в люстре сделать так чтоб работали несколько или все лампочки одновременно невозможно, так как из потолка выведены только два кабеля. Монтаж люстры нужно начинать с группировки всех фазных проводов в люстре, и затем присоединение к фазе из потолка. Также поступаете и с нулевыми проводами.

Четвертый метод – три и более провода в люстре и три в потолке. Благодаря такому способу подключения можно устанавливать выключатель не с одной, а с двумя клавишами. Можно будет включать лампочки все или только несколько. Такое освещение позволит экономить электроэнергию при необходимости из-за возможности использования не всеми лампами сразу.

Из потолка выходят три кабеля: две фазы и один нулевой проводник. Перед подключением необходимо отключить электричество и определить назначение каждого кабеля отверткой с индикаторным сигналом. Если такой отвертки нет, то проверить назначение проводов можно и другим способом. Отключив автомат в щитке, разберите выключатель, и проверьте какого цвета провод заходит на клавиши. Этот провод будет фазным.

При установке люстры к выключателю с двумя клавишами первым делом нужно правильно распределить группы проводов на две части. Каждую группу потом присоединяют к одному из фазных кабелей, а к нулевому проводу подсоединяют две части.

Такое подключение позволит при нажатии одной клавиши выключателя загораться одной группе лампочек, а при нажатии другой – всем остальным.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Пятый вариант – четыре провода из потолка и три и более из люстры. В новой проводке можно найти дополнительный кабель, назначение которого защита и заземление. Чаще всего такой провод желто-зеленого цвета. На нем устанавливают маркировку PE. Остальные три провода как обычно – две фазы и нуль.

На сегодня существует большое количество различных способов подключения различных осветительных приборов. Также можно собрать несколько люстр вместе и соединить с одним выключателем или к выключателю, где три клавиши. Такие варианты подключение более сложные и лучше при необходимости обратиться к специалистам.

Самое главное не забывать во время работ отключать автомат в щитке и правильно определять назначение проводников. Поменять самому осветительный прибор легко.
