Разделка кабеля ВВГнг: пошаговая инструкция и правила зачистки

Разделка кабеля ВВГнг — это стандартная операция при любом электромонтаже, от которой напрямую зависит надежность всей электрической сети. Ошибка в один миллиметр при надрезе оболочки приводит к повреждению медной жилы, что в будущем вызывает локальный перегрев контакта и может привести к короткому замыканию. Обычно на качественную зачистку одного конца кабеля уходит от 2 до 5 минут времени. Правильный способ зачистки кабеля ВВГнг без повреждения жил позволяет избежать дорогостоящих переделок и гарантирует безопасность эксплуатации проводки.

Базовые сведения перед стартом

Я всегда начинаю работу с проверки отсутствия напряжения в сети. Это золотое правило электробезопасности, которое спасает жизнь. Для выполнения задачи не требуются глубокие инженерные знания, достаточно базовых навыков владения ручным инструментом и аккуратности. Процесс несложный, но требует концентрации, особенно при работе с тонкими сечениями.

Меры безопасности:

• Обязательное использование диэлектрических перчаток при работе в зонах с возможным током.
• Использование защитных очков для защиты глаз от мелких частиц ПВХ.
• Работа только при хорошем освещении, чтобы видеть глубину надреза.
• Запрет на использование неисправного или затупившегося инструмента.
• Проветривание помещения при использовании термоусадки и строительного фена.
• Соблюдение осторожности при работе с острыми лезвиями ножа.
• Использование устойчивой поверхности для разделки.

Материалы для работы

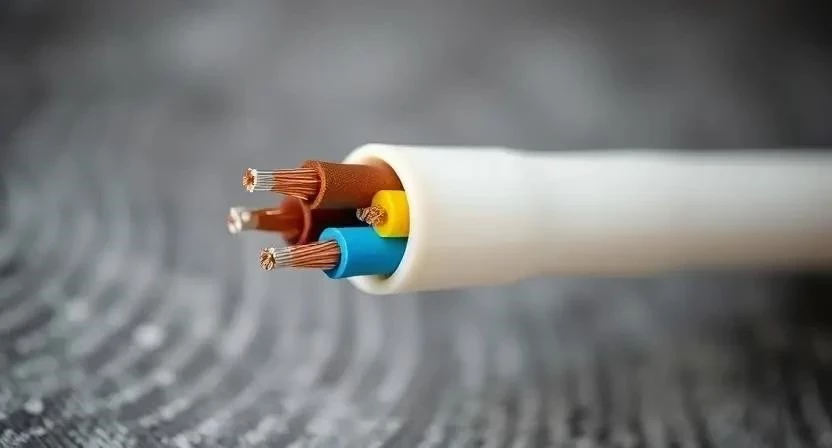

Основным объектом является кабель ВВГнг, где «В» означает виниловую изоляцию, «В» — виниловую оболочку, «Г» — голый проводник, а «нг» — негорючесть. В зависимости от назначения комнаты я выбираю разное сечение.

Варианты используемых материалов:

• Кабель ВВГнг 3х1.5 мм² — для линий освещения.
• Кабель ВВГнг 3х2.5 мм² — для розеточных групп.
• Кабель ВВГнг 3х4 мм² — для мощных бытовых приборов.
• Кабель ВВГнг 3х6 мм² — для электроплит и варочных панелей.
• Изолента ПВХ (для временной фиксации или маркировки).
• Термоусадочные трубки (для дополнительной изоляции соединений).
• Клеммники Wago (самозажимные соединители).
• Винтовые клеммные колодки.
• Маркировочные бирки для идентификации фаз.
• Гофротруба ПВХ (для защиты кабеля при вводе в коробку).

Таблица совместимости материалов и клемм

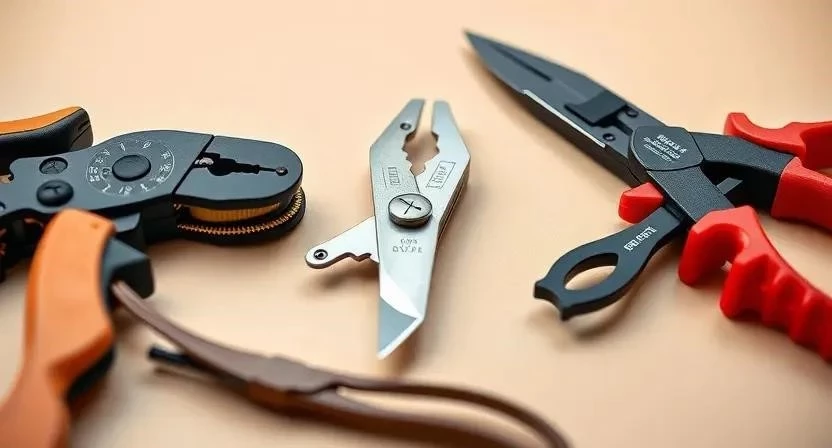

Инструментарий электрика

Выбор инструмента определяет скорость и качество разделки кабеля ВВГнг пошагово. Я заметил, что использование профессионального стриппера сокращает время работы в три раза по сравнению с обычным ножом. Для полноценного монтажа мне всегда нужны бокорезы для обрезки лишнего и пассатижи для формирования загнутых концов жил.

Таблица инструментов для разделки

Организация рабочего пространства

Перед началом работ я очищаю стол от лишнего мусора и расстилаю светлую ткань, чтобы мелкие обрезки изоляции не терялись. Хорошее освещение критически важно: я использую настольную лампу с холодным светом, которая светит прямо на место реза. Кабель предварительно протираю сухой ветошью, чтобы пыль и грязь не попали внутрь клеммника, так как это ухудшает контакт.

Подготовка кабеля к разделке

Первым делом я осматриваю кабель на наличие заводского брака или механических повреждений оболочки. Если заметил залом, этот участок лучше отрезать. Затем я делаю разметку длины зачистки. Для стандартной распределительной коробки я оставляю около 15-20 см кабеля, чтобы было удобно разводить жилы. Проверка целостности внешней оболочки позволяет убедиться, что кабель не был пережат при прокладке в гофротрубе.

Пошаговый процесс зачистки

Технология разделки кабеля требует строгого соблюдения последовательности. Я опираюсь на следующий алгоритм:

1. Снятие внешней ПВХ-оболочки (30 сек). Аккуратно прикладываю нож перпендикулярно кабелю. Делаю легкий кольцевой надрез, не надавливая сильно на металл.
2. Контроль глубины реза (20 сек). Я слежу за тем, чтобы лезвие прошло только через внешний слой ПВХ. Если нож «провалился» глубже, есть риск повредить изоляцию внутренних жил.
3. Вытягивание внешней изоляции (20 сек). Снимаю отрезанную часть оболочки рукой или с помощью пассатижей, аккуратно стягивая её с жил.
4. Расплетение жил (30 сек). Медленно раскручиваю медные жилы в разные стороны. Я не тяну их резко, чтобы не создать заломов в месте выхода из оболочки.

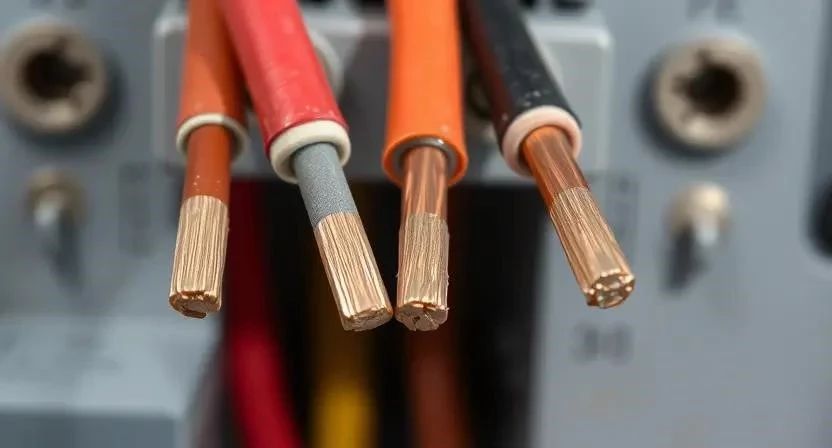

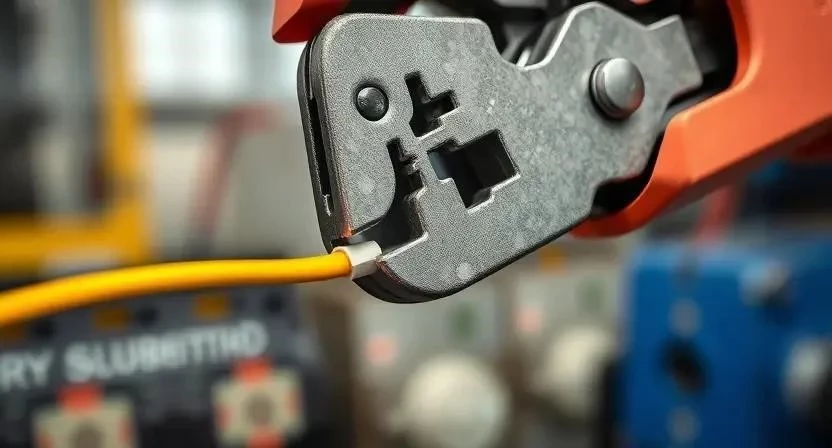

5. Зачистка каждой отдельной жилы (1 мин). Использую стриппер или нож. Зажимаю изоляцию и резким движением снимаю её, обнажая чистую медь.
6. Выбор длины зачистки (20 сек). Подбираю длину под конкретный клеммник. Для Wago это обычно 11-12 мм. Слишком длинный оголенный участок — это риск короткого замыкания.
7. Проверка на зазубрины (20 сек). Внимательно осматриваю медную жилу. Если вижу надрез на металле, я обрезаю этот участок и зачищаю заново. Поврежденная жила может переломиться при сгибании.
8. Формирование концов (20 сек). С помощью пассатижей или пальцами аккуратно загибаю концы жил под нужным углом для удобного ввода в зажим.
9. Очистка от окислов (30 сек). Если медь имеет темный оттенок, я слегка зачищаю её мелкой наждачкой или лезвием ножа до блеска для лучшей адгезии.
10. Финальная проверка (30 сек). Проверяю геометрию разделки и убеждаюсь, что все три жилы (фаза, ноль, заземление) зачищены равномерно.

Личный опыт: Однажды я решил сэкономить время и зачищал кабель обычным кухонным ножом. В итоге лезвие соскользнуло, и я срезал треть жилы 2.5 мм². Придется переделывать весь узел, так как сечение уменьшилось, и контакт стал ненадежным. Теперь использую только специализированный инструмент.

Технические тонкости

Температура окружающей среды сильно влияет на податливость ПВХ. Зимой изоляция становится жесткой и может треснуть при резком надрезе. В таких случаях я немного прогреваю кабель в руках или использую строительный фен на минимальной мощности. Также важно подбирать стриппер точно под сечение. Если использовать инструмент для 1.5 мм² на кабеле 2.5 мм², зажимы будут слишком слабыми, и изоляция будет рваться неравномерно.

Типичные промахи новичков

Самая частая ошибка — слишком глубокий надрез внешней оболочки. Это приводит к тому, что зачистка жил ВВГнг превращается в лотерею: либо жила цела, либо надрезана. Также часто используют тупой нож, который не режет, а «рвет» пластик, создавая зазубрины.

Список критических ошибок:

1. Чрезмерный отрыв изоляции (слишком длинный оголенный участок).
2. Перекручивание жил при расплетении, что ведет к заломам.
3. Игнорирование проверки медного сердечника на наличие надрезов.
4. Использование одного и того же инструмента для разных сечений без перенастройки.
5. Отсутствие маркировки жил после разделки.

Финансовая сторона вопроса

Стоимость разделки кабеля зависит от того, кто выполняет работу. Если нанимать мастера, оплата обычно идет за «точку» (розетка, выключатель, коробка). Своими руками можно сэкономить значительную сумму, особенно при большом объеме работ.

Сравнение затрат на инструмент

Расчет стоимости работы

Завершающие действия

После того как разделка завершена, я проверяю надежность каждого контакта. Жила должна плотно сидеть в клеммнике, не выпадать при легком рывке. Для порядка я обязательно использую маркировку: синий цвет — ноль, желто-зеленый — заземление, белый или коричневый — фаза. Правильно разделанное соединение с качественным зажимом служит весь срок службы кабеля — до 30 лет.

Другие способы разделки

Существуют альтернативные методы зачистки. Некоторые используют обычный нож, аккуратно прокручивая кабель в руках. Это требует высокого мастерства и острого лезвия. Категорически запрещено зачищать кабель зубами или об острый край металлического профиля — это гарантированно повреждает структуру меди и создает микротрещины.

Сравнение методов зачистки

Личный опыт: Я видел, как новички пытались зачистить провод об край стального уголка. В итоге изоляция снималась «рваными» кусками, а на меди оставались глубокие царапины. В таком узле сопротивление растет, и через год-два контакт начинает искрить. Никогда так не делайте.

Ответы на частые вопросы

Что делать, если случайно надрезал жилу?
Если надрез глубокий (более 10% сечения), этот участок нужно отрезать. Использовать поврежденную жилу нельзя, так как в этом месте она станет хрупкой и может переломиться при затягивании клеммника.

Какой стриппер лучше купить для ВВГнг?
Для домашнего использования идеально подойдет автоматический стриппер с регулировкой глубины реза. Он универсален для сечений от 0.2 до 6 мм².

Какая длина зачистки считается оптимальной?
Для клеммников Wago — 11 мм. Для винтовых зажимов — 12-15 мм. Главное, чтобы голая медь не торчала из клеммника, но и не была слишком короткой.

Можно ли зачищать кабель об острый край металла?
Нет. Это приводит к повреждению структуры металла и созданию заусенцев, что критически снижает качество электрического контакта.

Как разделать кабель сечением 3х2.5 и 3х1.5?
Принцип одинаковый, но для 3х1.5 нужно быть осторожнее с силой нажатия ножа, так как изоляция тоньше. Я заметил, что при переходе с 1.5 на 2.5 в ручном стриппере нужно переставить зажим на одно деление вправо.

Влияет ли цвет изоляции на способ разделки?
Нет, цвет — это только маркировка. Технология зачистки одинакова для всех цветов жил в кабеле ВВГнг.

Как избежать заломов при сгибании жил?
Не сгибайте жилу под острым углом в одной точке. Делайте плавный радиус изгиба, используя пассатижи для поддержки.
