Разводка электрики по полу требует точного расчета и соблюдения норм безопасности. Обычно такие работы занимают от одного до трех дней в зависимости от площади помещения. Стоимость материалов на одну комнату может варьироваться от 5 до 15 тысяч рублей. Правильная прокладка силового кабеля в стяжке пола гарантирует надежную работу сети на десятилетия. Этот этап выполняется строго после разводки по стенам, но до заливки основного бетонного слоя.
Подготовка к электромонтажным работам
Задача относится к средней сложности. Мне пришлось потратить несколько часов на изучение схемы, чтобы не допустить ошибок. От мастера требуются базовые навыки электрика: умение работать с мультиметром, знание правил сечения кабеля и норм ПУЭ. Работы проводятся в общем цикле ремонта на этапе черновых полов. Если пропустить этот момент, придется штробить готовый бетон, что дорого и грязно.

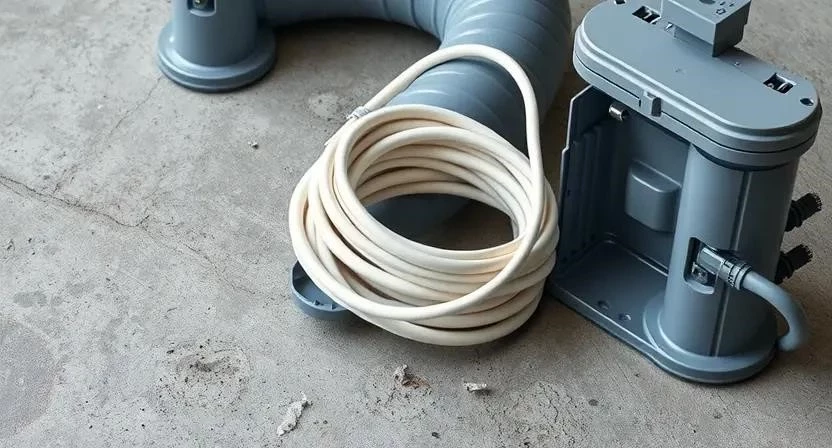

Что купить для работы
Для монтажа использую только негорючие материалы. Основной выбор — кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Для защиты провода в бетоне обязательно применяю ПНД трубу или гофру. Стяж-лента помогает надежно зафиксировать трассы к основанию. Распределительные коробки выбираю с достаточным внутренним объемом для удобного соединения проводов.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофрированная труба ПНД (диаметром 20 мм)
- Стяжечная лента или пластиковые хомуты
- Распределительные коробки (влагозащищенные)
- Монтажная изолента
- Дюбель-хомуты для крепления гофры
- Клеммники WAGO для соединений
Материалы лучше закупать с запасом 10-15% на подрезку и изгибы. Цены зависят от бренда, но средний сегмент оптимален по соотношению цена-качество.
| Материал | Расход на 10 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 30-50 м | 70 руб/м | 3500 руб |
| Гофра ПНД 20 мм | 40-60 м | 25 руб/м | 1500 руб |
| Стяж-лента | 1 рулон | 300 руб/шт | 300 руб |
| Распред. коробки | 3-5 шт | 120 руб/шт | 600 руб |
| Крепеж (хомуты) | 100 шт | 5 руб/шт | 500 руб |

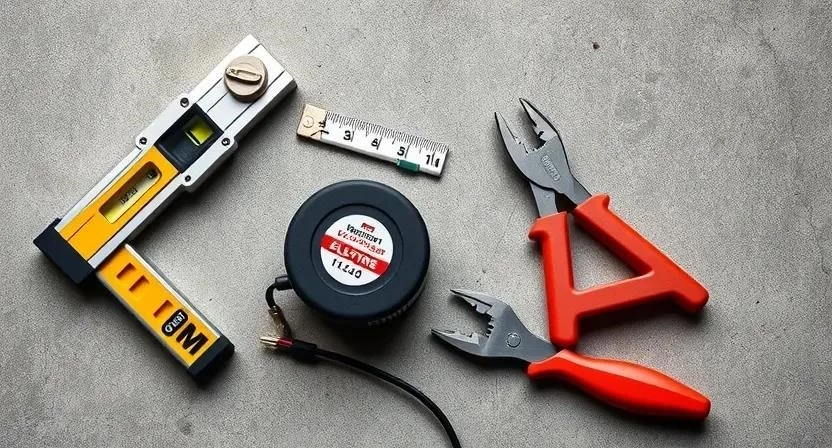

Инструментарий мастера
Для качественного монтажа не обойтись без специального оборудования. Перфоратор нужен для фиксации гофры к бетонному основанию. Уровень помогает выставить коробки и выводы строго вертикально. Кусачки и стриппер незаменимы для быстрой и аккуратной зачистки изоляции. Рулетка используется для точной разметки трасс по схеме.
- Перфоратор (с бур 6 мм)
- Лазерный или пузырьковый уровень
- Стриппер для зачистки кабеля
- Бокорезы/кусачки
- Рулетка (5-8 метров)
- Маркер или мелок для разметки
- Мультиметр для прозвонки цепей
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Крепление гофры к полу | Обязательно | от 4000 руб |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 руб |
| Мультиметр | Проверка целостности кабеля | Обязательно | 1200 руб |
| Лазерный уровень | Разметка прямых линий | Желательно | 3000 руб |
| Рулетка | Замер длины трасс | Обязательно | 400 руб |
Очистка и разметка помещения
Первым делом я выношу из комнаты весь строительный мусор. Поверхность должна быть чистой, чтобы разметка была четко видна. Стены защищаю пленкой в местах, где будут выходить кабели. Затем наношу линии будущих трасс мелком, стараясь вести их максимально прямо. Избегаю диагональных линий — только перпендикулярно стенам.
Подготовка основания пола
Проверяю уровень пола. Если есть глубокие ямы или бугры, их нужно устранить, иначе гофра может пережаться при заливке. Наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа. Второй слой иду перпендикулярно первому — это обеспечивает отличную адгезию стяжки к основанию. В точках вывода кабеля заранее сверлю отверстия в стенах или устанавливаю закладные.

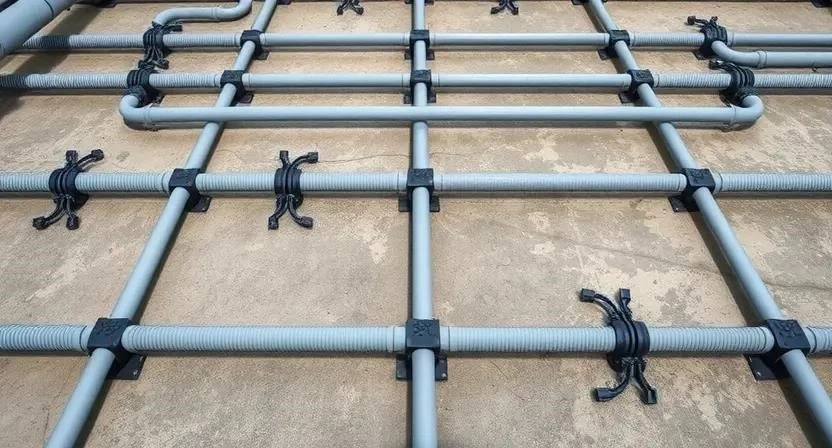

Процесс монтажа по этапам
Работа требует аккуратности. Я всегда использую ПНД трубу, потому что она прочнее обычной ПВХ и не дает кабелю «всплыть» при заливке бетона. Сначала прокладываю основные магистрали, затем подключаю ответвления к розеткам.
- Разметка трасс (1-2 часа). Наношу линии на пол согласно схеме разводки.
- Подрезка кабеля (1 час). Отрезаю куски ВВГнг-LS с запасом 50 см на каждом конце.
- Затяжка в гофру (2-3 часа). Протягиваю кабель внутрь ПНД трубы.
- Фиксация к основанию (3-4 часа). Креплю гофру дюбель-хомутами каждые 50-70 см.
- Организация выводов (2 часа). Вывожу концы кабеля в стены к местам установки розеток.
- Монтаж коробок (2 часа). Устанавливаю распределительные коробки, соединяю провода.
- Прозвонка цепей (1 час). С помощью мультиметра проверяю отсутствие короткого замыкания.
- Финальный крепеж (1 час). Дополнительно фиксирую гофру стяж-лентой в местах пересечений.
- Контроль зазоров (30 мин). Убеждаюсь, что слой бетона над гофрой будет не менее 3-4 см.
- Фотофиксация (30 мин). Делаю детальные фото всех трасс с привязкой к стенам.
Я однажды забыл закрепить гофру в одном месте, и она всплыла при заливке — пришлось переделывать часть стяжки. Теперь я фиксирую всё максимально плотно. При изгибах гофры делаю плавные дуги. Резкий перегиб может привести к повреждению изоляции кабеля или невозможности заменить провод в будущем.
Меры безопасности:
Работаю в защитных перчатках и очках при сверлении бетона. Использую респиратор при грунтовке. Категорически запрещено проводить монтаж под напряжением — всё питание должно быть отключено в щитке.
Технические нюансы и условия
Бетон при застывании выделяет тепло, поэтому важно использовать кабель с термостойкой изоляцией. Температура в помещении при заливке должна быть от +5 до +25 градусов. Влажность не должна быть критической, чтобы раствор не пересох слишком быстро. Стяжка полностью высыхает за 21-28 дней, но ходить по ней можно через 3-7 дней. ПНД гофра идеально совместима с цементным раствором и не вступает с ним в химическую реакцию.
Типичные ошибки новичков
Многие пытаются сэкономить и кладут кабель прямо в бетон без гофры. Это грубая ошибка: при усадке бетона или возникновении микротрещин изоляция может быть повреждена. Также часто забывают про заземление, используя двухжильный кабель вместо трехжильного. Я зафиксировал все выводы стяж-лентой, чтобы они не сместились при подаче раствора.
- Слишком острые углы изгиба гофры (кабель зажимается).
- Использование кабеля ПВС вместо ВВГнг-LS.
- Отсутствие защиты (гофры) в стяжке.
- Неправильное сечение (например, 1.5 мм для мощной плиты).
- Игнорирование проверки цепей перед заливкой.
Расчет затрат на монтаж
Стоимость зависит от того, делаете вы всё сами или нанимаете электрика. Самостоятельный монтаж экономит значительную сумму, но требует времени и инструментов. Я проверил каждую линию мультиметром перед тем, как залить бетон, чтобы избежать дорогостоящего вскрытия пола.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 6000 | 6000 | 0 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Инструменты (аренда/покупка) | 2000 | 0 | -2000 |
| 8000 | 14000 | 6000 |
Эксплуатация после заливки
После того как бетон набрал первичную прочность, можно приступать к чистовой отделке. Однако полноценную нагрузку пол выдерживает только через месяц. Я рекомендую не сверлить пол в течение первого квартала эксплуатации, чтобы не повредить свежие трассы. Срок службы правильно проложенного кабеля в гофре составляет более 30 лет.
Другие способы прокладки
Если бетонная стяжка не планируется, есть альтернативы. В сэндвич-панелях кабель укладывается в специальные пазы. Металлические трубы используют в промышленных помещениях для защиты от грызунов и механических повреждений. Еще один вариант — прокладка поверх стяжки под фальшпол. Это самый удобный способ, так как доступ к проводам остается открытым навсегда.
Ответы на частые вопросы
Какое сечение кабеля выбрать для розеток?
Используйте ВВГнг-LS 3х2.5 мм². Это стандарт для силовых линий, обеспечивающий нагрузку до 4.5 кВт.
Можно ли заменить провод в стяжке?
Да, если кабель проложен в ПНД гофре. Достаточно вытянуть старый провод и затянуть новый с помощью стальной проволоки-протяжки.
Какую гофру лучше: ПВХ или ПНД?
Для стяжки только ПНД (полиэтилен низкого давления). Она более стойкая к щелочной среде бетона и механическим нагрузкам.
Нужно ли заземлять кабель в полу?
Обязательно. Третья жила (желто-зеленая) должна идти ко всем розеткам для безопасности пользователей.
Что делать, если гофра всплыла при заливке?
Если это произошло в одном месте, можно попробовать прижать её шпателем до застывания. Если всплыл большой участок — придется аккуратно вскрывать раствор.
Можно ли соединять провода прямо в стяжке?
Категорически нельзя. Все соединения должны быть только в распределительных коробках, установленных выше уровня пола или в доступных точках.
Как рассчитать длину кабеля?
Измеряю расстояние по прямой, добавляю 10% на изгибы и по 50 см запаса на каждом конце для подключения.
Я сделал детальные фото каждой комнаты, чтобы потом не сверлить пол наугад. Это простой лайфхак, который спас меня при установке дополнительного плинтуса через год.
