Ремонт поврежденной электропроводки в стене

Повреждение электропроводки внутри стены часто случается при сверлении отверстий под полки или во время грубого демонтажа отделки. Такой ремонт кабеля в стене обычно занимает от 4 до 10 часов в зависимости от сложности доступа к разрыву. Стоимость базового набора материалов для восстановления начинается от 700 рублей. Правильный подход к этой задаче исключает риск короткого замыкания и возникновения пожара в жилом помещении.

Основы безопасности и предварительная оценка

Прежде чем браться за инструмент, я всегда оцениваю масштаб беды. Нужно понять, произошел ли полный обрыв жил или просто повреждена внешняя изоляция. Работа с электричеством не прощает ошибок, поэтому базовые навыки работы с мультиметром здесь обязательны. Я рекомендую выделить на весь процесс один полноценный выходной, чтобы не спешить и не оставить оголенных проводов на ночь.

Безопасность превыше всего. Обязательно используйте диэлектрические перчатки и защитные очки, особенно при штроблении бетона. Проветривайте помещение, если используете химические составы для герметизации. Никогда не работайте с проводкой под напряжением — это смертельно опасно.

Материалы для восстановления проводки

Для качественного соединения я подбираю материалы, которые соответствуют характеристикам старого кабеля. Главное правило: сечение нового участка должно быть идентичным существующему. Если в стене лежит медь 2.5 мм², ставить туда 1.5 мм² нельзя — провод будет греться и может расплавиться.

• Медный кабель ВВГнг-LS (сечение 1.5 или 2.5 мм²) — 2-3 метра.
• Клеммники WAGO (оригинал) — 5-10 штук.
• Термоусадочные трубки разного диаметра — 1 комплект.
• Изолента ПВХ (высококачественная, не дешевая) — 1 рулон.
• Медные гильзы для опрессовки — 1 набор.
• Гофрированная труба (ПВХ или ПНД) — 1 метр.
• Гипсовая штукатурка или быстросохнущая смесь — 1 пакет.
• Монтажная пена (для заполнения крупных пустот) — 1 баллон.

Таблица 1. Расход и стоимость материалов

Инструментарий для поиска и ремонта

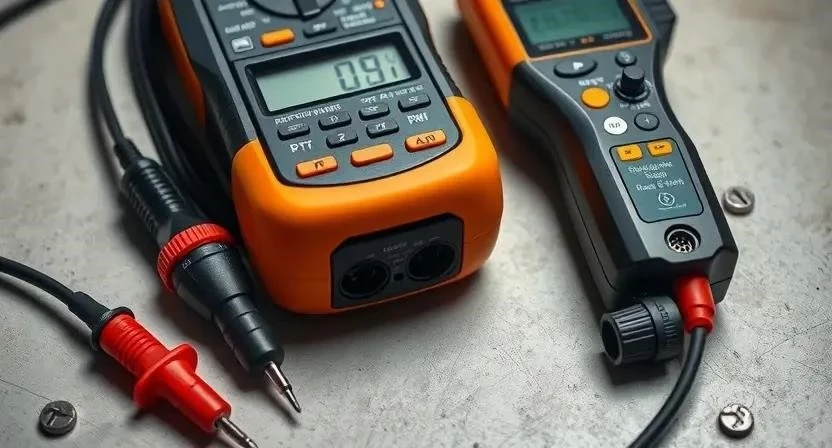

Без правильного набора инструментов вы будете ломать стену наугад. Я использую трассоискатель, чтобы точно видеть, где проходит линия, и не сделать вторую дырку в кабеле. Мультиметр помогает проверить, есть ли вообще контакт между концами провода.

• Мультиметр — замер напряжения и сопротивления.
• Индикаторная отвертка — проверка фазы.
• Трассоискатель — поиск кабеля под слоем штукатурки.
• Стриппер — аккуратное снятие изоляции без повреждения жил.
• Кусачки — обрезка жил и кабеля.
• Перфоратор с узким сверлом — вскрытие стены.
• Шуруповерт — монтаж распределительной коробки.

Таблица 2. Функционал инструментов

Подготовка помещения

Первым делом я иду к электрощитку и полностью обесточиваю линию. Просто выключить свет в комнате недостаточно — нужно выбить соответствующий автомат. После этого я проверяю отсутствие напряжения индикаторной отверткой в каждой розетке данной ветки.

Строительная пыль забивается во все щели. Я застилаю пол плотной пленкой, а мебель накрываю старыми простынями. Рабочее место организую так, чтобы свет падал прямо на место разрыва — использую мощный прожектор или фонарь.

Вскрытие стены и поиск повреждения

Поиск точного места разрыва — самая нервная часть. Я начинаю с использования трассоискателя, чтобы наметить общую трассу. Затем аккуратно удаляю обои или сбиваю плитку в предполагаемой зоне. Помню, как однажды я чуть не снес полстены, потому что кабель был проложен не по вертикали, а по диагонали — всегда проверяйте схему или используйте приборы.

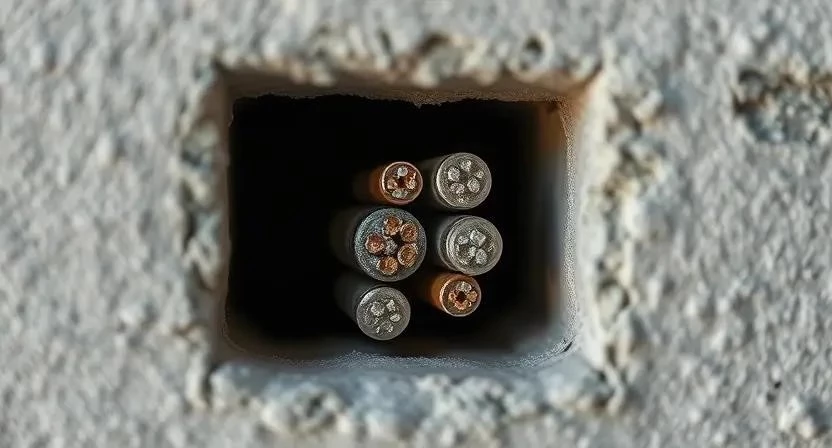

Вскрываю стену с помощью перфоратора в режиме чистого удара или зубила, чтобы не повредить соседние провода. Штробу делаю достаточно широкой, чтобы руки и инструмент свободно помещались внутри. После этого тщательно вычищаю полость от бетонной крошки и пыли кистью, чтобы грязь не попала в соединение.

Пошаговая инструкция по восстановлению

1. Полное обесточивание (10 мин). Выключаю автомат, проверяю отсутствие тока мультиметром. Это база, без которой начинать нельзя.
2. Локализация обрыва (40-60 мин). С помощью трассоискателя нахожу точку разрыва. Если прибора нет, ищу место, где кабель был перебит сверлом.
3. Раскрытие стены (60-90 мин). Аккуратно расширяю отверстие. Сделал я штробу длиной около 20 см, чтобы иметь пространство для маневра с проводами.
4. Очистка жил (15 мин). Снимаю внешнюю изоляцию кабеля на 5-7 см, затем зачищаю каждую жилу (фазу, ноль, заземление) на 10-12 мм. Использую стриппер, чтобы не надрезать медь.
5. Выбор способа соединения (10 мин). Для стены я выбираю либо пайку с последующей термоусадкой, либо гильзы. Скрутки в стене — это преступление.
6. Монтаж соединения (30 мин). Если использую гильзы, плотно зажимаю их пресс-клещами. Если клеммы WAGO, убеждаюсь, что провод зашел до упора.

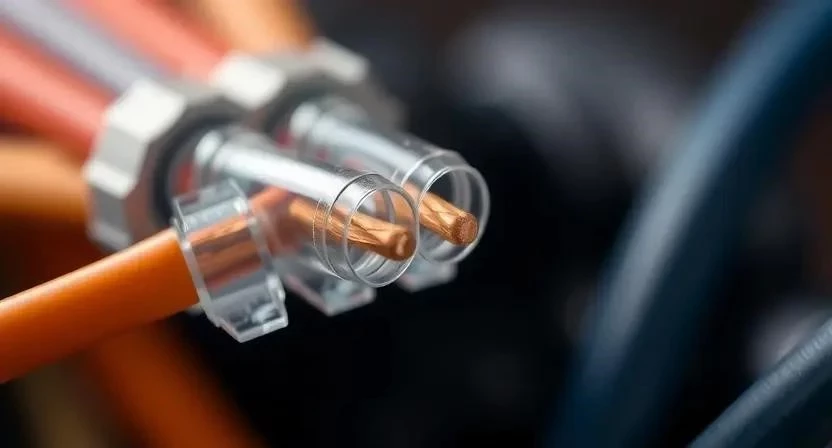

7. Изоляция стыка (20 мин). Надеваю термоусадку и прогреваю её строительным феном. Каждая жила должна быть изолирована отдельно, а затем весь узел — общим слоем.
8. Проверка цепи (15 мин). Снова беру мультиметр и «прозваниваю» линию. Сопротивление должно быть минимальным, без разрывов.

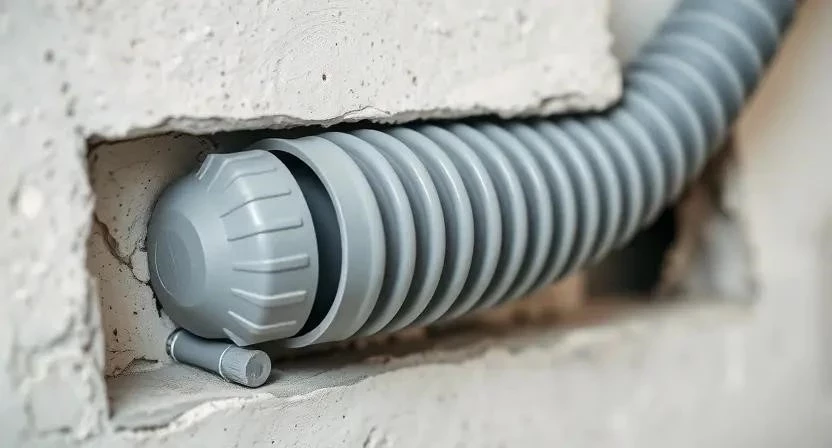

9. Укладка в гофру (15 мин). Помещаю место соединения в кусок гофрированной трубы. Это защитит провод от контакта с агрессивной средой штукатурки.
10. Закрытие полости (40 мин). Укладываю кабель в штробу и заделываю её гипсовой смесью.
11. Тест под напряжением (10 мин). Включаю автомат и проверяю работу розеток/светильников.
12. Финишная отделка (от 2 часов). Шпаклюю поверхность, шлифую и клею обои после полного высыхания смеси.

Технические нюансы и нормы ПУЭ

Важно помнить про температурный режим. Место соединения — это точка повышенного сопротивления, которая может греться. Поэтому я никогда не использую дешевую изоленту, которая «плывет» при 50 градусах. Влажность в стене (особенно в панельных домах) может привести к окислению меди, поэтому герметизация узла обязательна.

Согласно ПУЭ, любые соединения должны быть доступны для ревизии. В идеале я монтирую маленькую распределительную коробку, которую потом закрываю декоративной крышкой. Если соединяю медь с алюминием, использую только специальные переходные клеммы или гильзы, так как прямой контакт этих металлов вызывает электрохимическую коррозию.

Типичные ошибки новичков

1. Скрытые скрутки. Самая опасная ошибка. Скрутка со временем ослабевает, начинает искрить и приводит к пожару.
2. Неправильное сечение. Использование тонкого провода для мощной линии (например, на розетки кухни).
3. Экономия на изоляции. Применение дешевой изоленты, которая отклеивается через год.
4. Отсутствие гофры. Прямой контакт соединения с цементом или штукатуркой, что вызывает коррозию.
5. Плохой зажим. Недожатые гильзы или плохо зафиксированные провода в клеммах.

Однажды я увидел на объекте «шедевр»: мастер сделал скрутку, обмотал её скотчем и замазал бетоном. Через месяц в этом месте стена стала теплой на ощупь. Пришлось всё вскрывать и переделывать по уму.

Расчет стоимости ремонта

Стоимость работ сильно зависит от того, делаете вы это сами или зовете электрика. Самостоятельный ремонт обходится только в стоимость материалов и амортизацию инструмента.

Таблица 3. Сравнение затрат (Своими руками vs Мастер)

Контроль после завершения работ

После того как я закончил ремонт, я не спешу забывать о нем. В первые несколько дней при максимальной нагрузке на линию (включив обогреватель или чайник) я проверяю место стыка бесконтактным термометром. Температура не должна подниматься выше 40-50 градусов.

Срок службы качественного соединения на гильзах или пайке составляет 20-30 лет. Однако, если использовались клеммы, я рекомендую провести ревизию через 5-7 лет, так как пружинный механизм может ослабнуть из-за циклов нагрева и охлаждения.

Альтернативные способы решения

Если кабель перебит в нескольких местах или поврежден на большом протяжении, я не занимаюсь «латанием дыр». В таком случае лучше выполнить полную замену линии. Это дороже, но надежнее. Протягиваю новый кабель через существующую гофру или штроблю новую трассу.

Если вскрывать стену категорически нельзя (например, дорогой итальянский мрамор), можно проложить новый провод поверх стены в аккуратном кабель-канале, подобрав его в цвет интерьера. В крайних случаях для освещения используют беспроводные решения или умные реле, но для силовых розеток это не вариант.

Ответы на частые вопросы (FAQ)

Можно ли использовать скрутку в стене?
Категорически нет. Это нарушение всех норм безопасности. Скрутка греется и может привести к пожару.

Как найти обрыв, если стена бетонная?
Используйте профессиональный трассоискатель или генератор сигнала. Он позволяет определить место разрыва с точностью до нескольких сантиметров.

Чем лучше соединить провода: пайкой или клеммами?
Для скрытой проводки идеальны гильзы (опрессовка) или пайка с термоусадкой. Клеммы WAGO удобны, но их лучше ставить в распределительные коробки.

Что делать, если кабель перебит в нескольких местах?
Если повреждений больше трех на одном метре, я рекомендую полностью заменить этот участок кабеля или всю линию.

Опасно ли оставлять соединение внутри стены без коробки?
Да, это опасно и запрещено ПУЭ. Любое соединение должно быть доступно для проверки и защищено от механических повреждений.

Как проверить кабель на пробой?
Используйте мультиметр в режиме замера сопротивления (мегаомметр). Высокое сопротивление между жилами и землей говорит о целостности изоляции.

Какой инструмент самый точный для поиска разрыва?
Комбинация трассоискателя и мультиметра дает максимально точный результат.
