Шнур ШВВП: особенности, характеристики и правила применения

Многие новички пытаются сэкономить на материалах, покупая гибкий шнур вместо жесткого кабеля. Такая ошибка приводит к переделке всей электрики через год или даже к пожару. Стоимость замены неправильно проложенного кабеля в готовом ремонте вырастает в 3-4 раза из-за демонтажа отделки. Использование ШВВП для стационарной проводки — это грубейшее нарушение норм безопасности, которое может стоить жизни.

Особенности и назначение шнура ШВВП

ШВВП расшифровывается как шнур виниловый, гибкий, плоский. В его основе лежат медные многопроволочные жилы, каждая из которых имеет свою изоляцию из ПВХ, а сверху всё это объединено общей плоской оболочкой. Этот провод специально создавали для подключения бытовой техники, где прибор постоянно перемещают или часто переставляют.

Благодаря своей гибкости он идеально подходит для изготовления удлинителей или питания настольных ламп. В бытовой технике он популярен, так как не ломается при изгибах. Однако именно эта «податливость» делает его непригодным для замуровывания в стены.

Разновидности гибких проводов

Гибкие провода делятся на несколько типов в зависимости от количества оболочек и формы. Самый распространенный вариант — ПВС, который имеет круглую форму и более плотную внешнюю изоляцию по сравнению с плоским ШВВП. Маркировка сечений обычно указывает на диаметр одной жилы, например, 2х0.75 или 3х1.5.

Я часто вижу, как люди путают эти маркировки, считая, что раз провод медный, то подойдет любой. Это опасное заблуждение. Разница в конструкции определяет, где провод будет работать, а где начнет плавиться.

Технические характеристики и структура

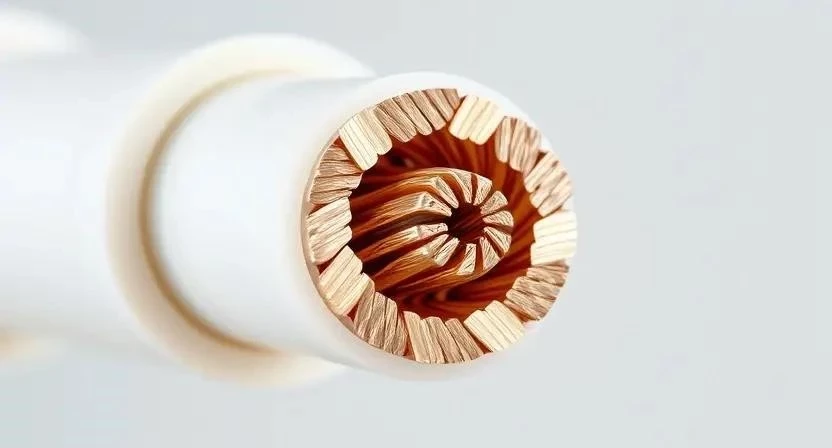

Внутри ШВВП находится многопроволочный сердечник. Это значит, что одна жила состоит из множества тонких медных волосков. Такая структура обеспечивает отличную гибкость, но создает проблемы при стационарном монтаже. Изоляция из ПВХ (поливинилхлорида) обладает базовыми диэлектрическими свойствами, но она довольно горючая.

Температурный режим эксплуатации ограничен: при сильном нагреве изоляция размягчается и начинает течь. Класс гибкости у таких проводов высокий, что удобно для сборки прибора, но совершенно бесполезно в штробе стены.

Область правильного и запрещенного применения

Существуют места, где ШВВП будет работать идеально. Я всегда использую его для сборки переносных светильников или подключения мелкой электроники. В таких условиях он не подвергается постоянным нагрузкам и не замурован в бетон.

• Изготовление бытовых удлинителей.
• Подключение настольных ламп и торшеров.
• Питание маломощных бытовых приборов.
• Внутренняя разводка внутри корпуса техники.
• Подключение временных осветительных приборов.
• Сборка простых электротехнических схем.
• Подключение датчиков с низким током.
• Соединение блоков питания с потребителем.

Категорически запрещено использовать этот шнур в стенах, потолках и любой скрытой проводке. Если вы заложите его в штробу под штукатурку, вы создадите «бомбу замедленного действия» в своем доме.

Причины запрета ШВВП в стационарной сети

Главная проблема кроется в многожильности. Тонкие медные волоски имеют огромную суммарную площадь поверхности, что делает их крайне уязвимыми к окислению. Со временем медь в местах соединений темнеет, сопротивление растет, и контакт начинает греться.

Я столкнулся с этим на одном объекте: хозяин решил сэкономить и проложил ШВВП в подрозетниках. В итоге через два года винты в розетках просто «перегрызли» тонкие жилы, создав плохой контакт. Это привело к оплавлению пластика.

1. Плохая фиксация в зажимных клеммах (жилы сминаются и переламываются).
2. Повышенное окисление меди из-за большого количества мелких проволок.
3. Риск перегрева при длительной нагрузке из-за неплотного прилегания в контактах.
4. Низкая механическая прочность при монтаже в штробе (легко повредить инструментом).
5. Высокая горючесть ПВХ-оболочки, которая поддерживает горение.
6. Отсутствие индекса «нг» (не поддерживающий горение), что критично для стен.
7. Несоответствие требованиям по долговечности стационарных линий.

Требования ПУЭ и ГОСТ

Правила устройства электроустановок (ПУЭ) четко разделяют понятия «кабель» и «провод/шнур». Для скрытой проводки в жилых помещениях разрешены только кабели с индексом нг-LS (не поддерживающие горение, с низким дымовыделением). ШВВП к таким не относится.

Инспекторы при приемке объекта никогда не подпишут акт, если увидят многожильный шнур в стенах. Нормативы требуют использования жесткого одножильного медного проводника (например, ВВГнг-LS), так как он обеспечивает надежное соединение в клеммах и безопасен при пожаре.

Риски и последствия неправильного выбора

Сценарий пожара с ШВВП обычно развивается стандартно. В распределительной коробке или розетке из-за плохого зажима многожильного провода возникает искрение. Мелкие волоски начинают перегорать один за другим, площадь контакта уменьшается, а температура растет.

Я переделывал проводку в квартире, где из-за короткого замыкания в стене оплавился целый участок шнура. Проблема была в том, что автоматический выключатель не сработал вовремя, так как перегрев шел локально в месте плохого контакта, а не по всей линии.

Производители и выбор качественного кабеля

При покупке любого кабеля важно смотреть на реальное сечение. Часто производители дешевых аналогов занижают диаметр жилы, чтобы сэкономить медь. В итоге вместо 2.5 мм² вы получаете 1.8 мм², что ведет к перегрузке сети.

1. Проверяйте маркировку на оболочке (должна быть четкой и читаемой).
2. Сравните фактический вес кабеля с паспортными данными производителя.
3. Измерьте диаметр жилы штангенциркулем.
4. Выбирайте проверенных брендов, имеющих сертификаты ГОСТ.
5. Избегайте слишком дешевых вариантов из безымянных магазинов.

Плюсы и минусы использования ШВВП

Если использовать этот шнур по назначению, он очень удобен. Но в стенах он превращается в огромный минус.

Преимущества (для бытовых задач):

• Высокая гибкость при монтаже приборов.
• Удобство при создании удлинителей.
• Низкая стоимость за метр.
• Простота зачистки изоляции.
• Компактный плоский размер.
• Доступность в любом строительном магазине.

Недостатки (при монтаже в стены):

• Опасность перегрева в местах соединений.
• Быстрое окисление тонких жил.
• Ненадежная фиксация в винтовых зажимах.
• Высокая горючесть материалов.
• Риск механического повреждения при заделке стен.
• Нарушение норм ПУЭ и ГОСТ.
• Сложность последующего ремонта.

Сравнение ШВВП и ВВГнг-LS

Для стационарной проводки единственным разумным выбором будет ВВГнг-LS. Это жесткий кабель, который специально разработан для замуровывания в стены и потолки.

Цена ошибки и замена проводки

Многие думают, что экономят 20-30% стоимости, покупая ШВВП. Но я рекомендую считать общие затраты. Если вы проложили неправильный провод, а затем сделали чистовую отделку, стоимость замены будет включать в себя снос стен, замену гипсокартона и переклейку обоев.

Я рекомендую всегда использовать качественный ВВГнг-LS с самого начала. Это дешевле, чем переделывать всё через пару лет из-за запаха горелой изоляции.

Меры безопасности при работе:

• Всегда обесточивайте сеть перед началом любых работ.
• Используйте индикаторную отвертку для проверки отсутствия напряжения.
• При работе с перфоратором в штробах обязательно надевайте респиратор и защитные очки.
• Используйте диэлектрические перчатки.
• Не допускайте заломов кабеля при укладке — это может повредить изоляцию.

Часто задаваемые вопросы (FAQ)

Можно ли использовать ШВВП в стенах, если использовать наконечники (НШВИ)?
Использование наконечников решает проблему зажима в клемме, но не решает проблему горючести изоляции и окисления внутри стены. Для стационарной сети это всё равно запрещено.

Что делать, если проводка из ШВВП уже проложена и заштукатурена?
Если нагрузка на линию минимальна (например, только одна лампочка), риск ниже. Но если это розетки для чайника или стиральной машины — рекомендую заменить кабель немедленно.

Чем заменить ШВВП в подрозетниках для подключения люстры?
Используйте провод ПуГВ. Он гибкий, но предназначен для электромонтажа и имеет соответствующие сертификаты безопасности.

Правда ли, что многожильный провод более долговечен?
Он долговечнее только при постоянных изгибах. В статичном состоянии одножильный кабель служит дольше и работает стабильнее.

Можно ли использовать ПВС вместо ШВВП в стенах?
Нет, ПВС — это тоже соединительный провод, а не стационарный кабель. Он так же горюч и не подходит для скрытого монтажа.

Как проверить, какой кабель у меня в стенах?
Нужно аккуратно вскрыть один из подрозетников и посмотреть на маркировку кабеля. Если видите буквы ШВВП или ПВС — это повод для беспокойства.

Какой кабель выбрать для квартиры в 2024 году?
Только ВВГнг-LS. Сечение 3х2.5 для розеток и 3х1.5 для освещения — это золотой стандарт безопасности.
