Виды источников бесперебойного питания
По своему типу источник бесперебойного питания делится на три категории.
Интерактивные ИБП (line-interactive)
Это самый идеальный вариант для дома, а именно там, где напряжение нестабильное и часто пропадает. По сравнению с остальными видами есть два важных аспекта. Первый, срабатывание у них намного быстрее, за 2-5 миллисекунд. Второе, прежде чем переключиться, пробуют выровнять напряжение, что довольно эффективно работает при небольших скачках. В результате, улучшается ресурс батареи, удается сэкономить массу денег. Это идеальный вариант для домашнего использования.
Типы источников бесперебойного питания
Сейчас существуют три типа ИБП:
- Резервный
- Линейно-интерактивный
- On-Line

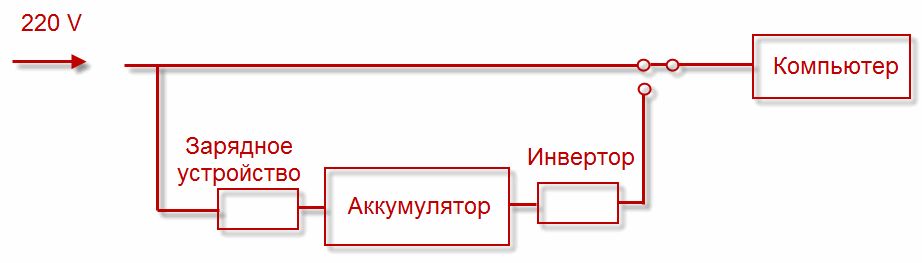

Резервный ИБП или Back-UPS
Так же может называться Off-Line или Standby. Самый простой в изготовлении. Благодаря этому самый дешевый. Состоит из аккумулятора, зарядного устройства его питающего, инвертора и реле.
Аккумулятор. Источник энергии от которого происходит питание при сбоях в электросети. Обычно обладает параметрами 12 V и от 7 Ah до 9 Ah
Чем больше Ah, тем мощнее аккумулятор и следовательно дольше сможет поддерживать ваш компьютер включенным.
Зарядное устройство находится внутри источника бесперебойного питания. Служит для поддержания батареи в боевой готовности.
Инвертор. Преобразовывает постоянное напряжение 12V от аккумулятора в 220V переменного. Работает когда питание осуществляется от батареи.
Реле. Переключатель, отвечающий за быстрое переключение с питания от сети переменного тока на аккумулятор и обратно.
Одним из самых популярных резервных источников бесперебойного питания является APC Back-UPS ES 525. Имеет четыре стандартных розетки для подключения устройств. Три из них подключены через батарею и одна на прямую.
Удобен тем что не требует покупки специальных шнуров для питания компьютера. Аккумулятор в данной модели легко снимается и устанавливается. Главное не перепутать цвет. Иначе придется разбирать и паять. Долго паять)
Источники бесперебойного питания данной категории характеризуются временем переключения с сети переменного тока на аккумулятор. Измеряется в миллисекундах мс. Чем меньше тем лучше.

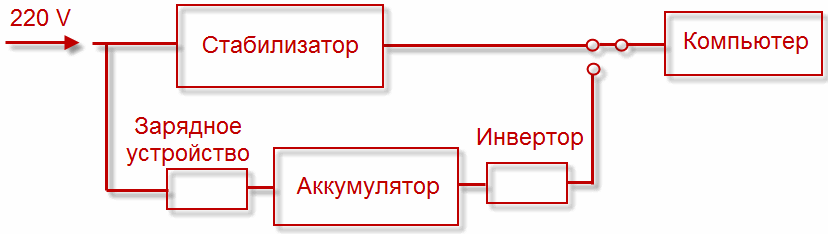

Линейно-интерактивный источник бесперебойного питания или Smart-UPS
Так же может называться Line-Interactive. Строится на базе резервного ИБП и дополнительно включает в себя ступенчатый стабилизатор напряжения. Благодаря которому может выравнивать подающее напряжения до 220V без перехода на батарею. Это дополнение позволяет работать в более широком диапазоне входящих напряжений
Обычно Smart-UPS рассчитаны на большую мощность и благодаря наличию стабилизатора сильно уходят вперед по стоимости.
Данные модели идут с активной системой охлаждения. Работает она не постоянно. При работе естественно шумит. Комплектуются двумя батареями.
Данные умные источники бесперебойного питания для компьютеров имеют уменьшенное время переключения в сравнении с резервными ИБП. Это позволяет использовать их для серверов и другого чувствительного к перепадам оборудования. На рисунке ниже вы видите APC Smart-UPS 1500 в исполнении для монтирования в стойку
Комплектуются точно такими же батареями по 12 В 7 Ah как и резервные источники питания в количестве четырех штук. На рисунке ниже вы видите еще одного представителя «умных» ИБП с мощностью 2200 VA.
Устанавливается в стойку и скорее всего требует для выполнения своих функций восемь аккумуляторов.
Источник бесперебойного питания On-Line или двойного преобразования
В данных источниках бесперебойного питания входное переменное напряжение сначала преобразуется в постоянное, затем в переменное и подается на выход. На это тратится энергия. Поэтому эти UPS обладают невысоким КПД (порядка 85% — 95%). Некоторым фирмам вроде бы удалось повысить КПД до 99%, но это не проверенная информация
Благодаря такой схеме отсутствует реле переключения, следовательно задержка при подаче питания от батареи равно нулю. Ее нет. Это обуславливает сферу применения on-line ИБП для обеспечения техники критической к параметрам входящего питания. Эти источники бесперебойного питания регулируют не только напряжение (как Smart-UPS), а еще и частоту, тем самым подавая всегда качественное питание.
Сложность схемы делают данные ИБП лидерами в ценовой политике.
Назначение и дополнительные функции ИБП
Основным назначением устройств является обеспечение бесперебойности электропитания подключенных электроприборов при возникновении перебоев в подаче электроэнергии или недопустимых отклонениях её параметров (напряжения и частоты) от нормальных значений.
Функциональность ИБП сегодня не ограничивается переключением питания подключенных электроприборов на работу от АКБ при кратковременных отключениях электричества в питающей сети. Дополнительными возможностями некоторых современных устройств являются:
- стабилизация напряжения (в ИБП двойного преобразования и линейно-интерактивного типа);
- фильтрация частотных и импульсных помех;
- «холодный старт», позволяющий включать электроприборы при отключении электроэнергии (во время нахождения устройства в автономном режиме);
- световая и звуковая индикация состояний системы питания (отображение уровня напряжения и частоты на входе и выходе, фактическая мощность потребления нагрузки и т. д.);
- таймер отключения/включения нагрузки в заданное время;
синхронизация с ПК, организация удаленного мониторинга системы питания и управления устройством.
Отдельно стоит сказать о защите от сетевых помех и скачков напряжения, а также защите локальной сети.
Для защиты от от сетевых помех на входе ИБП обычно устанавливается сглаживающий фильтр ВЧ-помех, который представляет собой пассивный многозвенный RC- или LC-фильтр.
Для защиты от высоковольтных импульсов используется варисторный блок, включенный параллельно цепи питания на входе. Также для подавления высоковольтных импульсов в ИБП применяются фильтры с металл-оксидным варистором. При возникновении высоковольтного импульса сопротивление варистора резко снижается, шунтируя вход бесперебойника. Возникающие при этом сверхтоки (могут достигать значений в несколько кA) будут протекать через варистор блока защиты, не поступая в цепи питания ИБП и не влияя на подключенные электроприборы.
Аналогично на основе варисторов в большинстве ИБП реализована защита локальных сетей. Подключение информационных кабелей через выделенные разъемы RJ-45 и RJ-11 обеспечивает защиту сетевого оборудования (сетевых адаптеров, роутеров и т. д.) и телефонной линии.
Возможные нюансы при установки компьютерного ИБП
Если же вы все — таки хотите поставить себе компьютерный ИБП, то должны знать все возможные нюансы. Или хотя бы «содрать» у кого – нибудь готовый «рецепт». И не просто услышав что – то типа – «Вот у меня уже 2 года стоит компьютерный ИБП с 200 амперным аккумулятором – полет нормальный». А начать вдаваться в подробности.
Подобрать компьютерный ИБП для котла (и насосов) довольно сложно. Надо находить кучу параметров для их схожести. К примеру:
- Возможность длительной работы от батареи (тут вопрос не только о разряда батареи и возможности подключить внешнюю АБ).
- Синусоида.
- Правильная развязка при работе от батарей.
- Мощность с учетом пусковых токов.
- Перегрузочные возможности, причем не только по паспорту, а еще по запасу элементов.
- Ток заряда и его регулировка в процессе.
И многое, многое другое. Поэтому проще будет купить ИБП специализированный для дома.
Формула
Чтобы не ходить вокруг да около, существует универсальная формула, позволяющая осуществить расчет времени работы ИБП с питанием от АКБ:
T = C ×V × η / P , где:
- C — суммарная емкость АКБ ИБП в Ач (есть в паспорте);
- V — напряжение одного аккумулятора в В (есть в паспорте);
- η — КПД инвертора ИБП (в расчёте примеров используется КПД = 0.92Б который указывается в ТТХ ИБП);
- P — средняя мощность подключенной к ИБП установки в Вт.
КПД инвертора и напряжение одного аккумулятора — это известные значения. Нужно определить суммарную емкость и среднюю мощность.
С=Uач×(Kin+Kout), где:
- Uач — емкость аккумуляторной батареи;
- Kin — количество встроенных АКБ в ИБП;
- Kout — количество внешних АКБ, подключенных единым блоком к ИБП, с теми же характеристиками ёмкости.
Средняя мощность рассчитывается исходя из потребленной энергии за определённый период. Обычно, она указывается производителем устройства, но если это комплекс, то лучше провести расчеты самостоятельно. Вот несколько примеров:
- Мощность блока питания 750 Вт, а реальное потребление 250 Вт (ЦП — 80 Вт, Видеокарта — 150 Вт, HDD — 10 Вт, материнка + остальное 10 Вт).
- Заявленная мощность компрессора 180 Вт, но он активируется каждые 8 мин с периодом работы 3 мин. В таком случае средняя мощность равна 180/8×3=67.5 Вт.
- При заявленной годовой потребляемой мощности производителем в кВт/ч, для расчета нужно ее делить на 12. Например, указано 370 кВт×час за год. P=370×1000/365/24=42.23 Вт.
После определения всех параметров можно подставлять значения. Например, ИБП оснащен 2 батареями по 7 Ач и напряжением 12 В. К бесперебойнику подсоединен внешний блок на 8 батарей с аналогичной емкостью. С=7×(2+8)=70 Ач.
Расчет автономной работы ИБП для данного бесперебойника, который подключен к компьютеру с нагрузкой в 250 Вт:
T = 70 Ач × 12 В × 0.92/ 250 = 3.0912 = 3 часа 5 минут 28 секунд.
Получается, что расчетный ИБП с АКБ может заменить городскую сеть электропитания при реальной нагрузке компьютера 250 Вт чуть более чем на 3 часа.
В реальности, такой мощности компьютеру не нужно. Чтобы завершить все процессы и выключиться, ему максимум понадобится 5–7 минут. А вот источник бесперебойного питания для холодильника должен иметь возможность поддерживать питание прибора в течение длительного срока и в этом случае, при определении времени работы, важную роль играет размер выделяемого бюджета.
Основные технические параметры ИБП
Пытаясь разобраться с тем, как выбрать источник бесперебойного питания, стоит познакомиться с основными техническими характеристиками устройств. В этом случае будет несложно приобрести модель, полностью отвечающую определенным требованиям.
Производители предлагают ИБП с различными техническими характеристиками
Мощность
Основной параметр, ориентируясь на который, можно определить, какой оборудование допустимо подключать к ИБП. Если суммарное значение мощности элементов компьютерной сети, превысит, мощность источника, он выйдет из строя.
Существующие устройства по мощности можно разделить на следующие типы:
С большой мощностью, превышающей 5000 ВА. Подходящий вариант для сервера или группы компьютера;
Со средней мощностью (1000÷5000 ВА). Оптимальное решение для локальной сети или небольшого сервера;
С малой мощность (менее 1000 ВА)
Решив купить бесперебойник для дома, стоит обратить внимание на одну из таких моделей.
На задней стенке устройства приведена актуальная информация
Время автономной работы ИБП
Выбирая бесперебойник для дома на случай отключения электричества, следует помнить, что производители предлагают модели, способные обеспечить длительность работы в течение 2÷15 минут. Для домашнего компьютера оптимальным выбором станет устройство, способное сохранить работоспособность максимум 10 минут. Этого времени достаточно, чтобы сохранить данные и отключить систему.
Для офисных компьютеров ИБП выбирается с учетом технических характеристик компьютеров, используемых в корпоративной сети. Большинство приборов не боятся скачков напряжения, длящихся 100 мс. Многие способны переключиться за 6÷11 мс.
Время автономной работы – важный показатель
Количество разъемов
Производители предлагают устройства с различным количеством разъемов. У бюджетных моделей всего 1÷2 гнезда. Они могут использоваться для подключения системного блока и монитора. Подходящий вариант для домашнего использования.
Выбирая модель для офиса или имея дома несколько компьютеров, стоит обратить внимание на более дорогостоящие устройства, у которых не только больше розеток, но и дополнительные разъемы, например, RJ-45 или USB. Количество разъемов определяет количество подключаемых компьютеров
Количество разъемов определяет количество подключаемых компьютеров
Программное обеспечение
Тем, кто нередко отлучается из дома, оставив компьютер включенным, стоит приобрести модели со специальным программным обеспечением, контролирующим его работу. В случае возникновения внештатной ситуации устройство самостоятельно закроет открытые программы, а затем выключит компьютер.
Программное обеспечение ИБП способно самостоятельно выключить компьютер
Средства управления
В процессе работы ИБП издает характерные звуковые сигналы, позволяющие пользователю определить, что произошло отключение электричества. Аналогичную роль выполняют светодиодные индикаторы.
Отдельные модели ИБП дополнительно оснащаются дисплеем. С его помощью можно не только получить актуальную информацию о состоянии устройства, но и произвести настройку оборудования на определенный режим работы.
Дисплей ИБП содержит много актуальной информации
Рейтинг интересных моделей
В таблице показаны технические характеристики лучших ИБП для ПК. В данном рейтинге модели размещены в порядке убывания рейтинга ИБП по популярности, сначала идут сравнительно недорогие распространённые источники, а в конце показаны качественные гаджеты премиум-класса.
| Наименование | Полная мощность | Активная мощность | Входное напряжение | Стабильность выходного напряжения | Габариты | Вес | Тип | Цена |
| APC by Schneider Electric Back-UPS BK500EI | 500, ВА | 300, Вт | 1600 — 278, В | ± 7 % | 92x165x285, мм | 5, кг | резервный | 9 160, руб. |
| Энергия Гарант 500 | 500, ВА | 300, Вт | 155 – 275, В | ± 10 % | 140x170x340, мм | 5,2, кг | интерактивный | 24 430, руб. |
| Powercom RAPTOR RPT-600A EURO | 600, ВА | 360, Вт | 160 – 275, В | ± 5 % | 100x140x278, мм | 4,2, кг | интерактивный | 2 967, руб. |
| CyberPower OLS1000ERT2U | 1000, ВА | 900, Вт | 1600-300, В | ± 1 % | 438x88x430, мм | 13,2, кг | с двойным преобразованием | 22 320, руб. |
| EATON 5SC 500i | 500, ВА | 350, Вт | 184 – 276, В | ± 7 % | 150x210x240, мм | 6,6, кг | интерактивный | 9 600, руб. |
| IPPON Innova RT II 6000 | 6000, ВА | 6000, Вт | 110 – 275, В | ± 5 % | 438x86x573, мм | 13, кг | с двойным преобразованием | 126 347, руб. |
| Macan Comfort MAC-3000 | 3000, ВА | 3000, Вт | 208 – 240, В | ± 3 % | 191x327x406, мм | 22,9, кг | с двойным преобразованием | 38 135, руб. |
Ниже представлен рейтинг лучших источников бесперебойного снабжения разных производителей.
APC by Schneider Electric Back-UPS BK500EI
Цена–качество
9
Функциональность
8
Надёжность
7
Итого
8
Этот гаджет не подойдёт для мощных игровых компьютеров, но замечательно подходит для офисных. Отличается стабильной работой.
Плюсы и минусы
встроенная защита от всплесков напряжения;
небольшие габариты;
быстрая зарядка АКБ;
возможность управлять устройством через сетевой порт;
наличие встроенного автоматического предохранителя.
небольшая выходная мощность;
отсутствие евророзеток.
Купить на Я.Маркет
Энергия Гарант 500
Цена–качество
6
Функциональность
9
Надёжность
9
Итого
8
Рассматриваемое устройство не подойдёт для производительных игровых компьютеров. Отличается тихой и стабильной работой. Сглаживает скачки напряжения.
Плюсы и минусы
бесшумная работа;
небольшие размеры;
встроенная защита от перегрузки.
наличие всего одного разъёма;
малая мощность.
Купить Я.Маркет
Powercom RAPTOR RPT-600A EURO
Цена–качество
10
Функциональность
6
Надёжность
7
Итого
7.7
Плюсы и минусы
сравнительно быстрая зарядка;
бесшумная работа;
небольшие габариты;
встроенная защита от перегрузок;
низкая цена.
из-за небольшой выходной мощности нельзя использовать вместе с игровыми ПК;
Купить Я.Маркет
CyberPower OLS1000ERT2U
Цена–качество
4
Функциональность
9
Надёжность
9
Итого
7.3
Отличается стабильной работой. Почти не греется. Имеется возможность подключения дополнительных батарей. Чаще используется для подключения серверов.
Плюсы и минусы
выходная мощность;
максимальная защита подключаемых устройств;
на выходе чистая синусоида.
уровень шума.
Купить Я.Маркет
EATON 5SC 500i
Цена–качество
5
Функциональность
8
Надёжность
8
Итого
7
Рекомендуется использовать для офисных компьютеров. Отличается бесшумной работой. Практически не нагревается.
Плюсы и минусы
есть функция фильтрации помех;
быстрая зарядка;
наличие информационного экрана.
маленькая мощность, недостаточная для подключения производительных ПК.
Купить Я.Маркет
IPPON Innova RT II 6000
Цена–качество
2
Функциональность
9
Надёжность
9
Итого
6.7
Приемлем для питания серверов. Отличается стабильной работой. Практически не нагревается.
Плюсы и минусы
большая выходная мощность;
наличие информационного экрана;
на выходе чистая синусоида;
возможность подключения дополнительных аккумуляторов.
высокая стоимость.
Купить Я.Маркет
Macan Comfort MAC-3000
Цена–качество
3
Функциональность
8
Надёжность
8
Итого
6.3
Один из самых мощных ИБП в нашем рейтинге. Рассматриваемый прибор рекомендуется использовать для питания серверов. Способен обеспечить надёжную защиту подключаемых устройств. На выходе будет чистая синусоида.
Плюсы и минусы
большая выходная мощность;
возможность использования дополнительных батарей;
бесшумная, стабильная работа;
есть функция холодного старта;
предусмотрен информационный экран.
явных недостатков нет.
Купить Я.Маркет
Спасибо, помогло!1Не помогло
Сейчас читают:
Рейтинг лучших источников бесперебойного питания для газового котла
Все про ИБП (источник бесперебойного питания): зачем нужен и как работает
Как рассчитать время работы и мощность источника бесперебойного питания
Как выбрать надёжный блок питания для компьютера
Как подключить автомагнитолу дома через блок питания
Методы диагностики
Чтобы убедиться в работоспособности бесперебойника достаточно провести диагностику электронного блока и АКБ устройства, понадобится для этого отвертка и мультиметр. Существует несколько основных способов:
- при помощи автоматического тестирования, осуществляется во время включения устройства;
- принудительно, путем нажатия кнопки «Тест», также с помощью входящего в комплект программного обеспечения, благодаря возможности удаленного мониторинга;
- с помощью ручного принудительного тестирования, с использованием входного или выходного размыкателя, переключателя и пр.
Кроме этого диагностика может быть штатной и аварийной. Во втором случае необходимо обратиться к инструкции по эксплуатации прибора. Полное отключение нагрузки от ИБП, и проверка его работоспособности в автономном режиме позволяет выявить многие дефекты в работе устройства. Заряд в АКБ получится проверить с помощью тестеров, способных измерить емкость батарей. Ремонт бесперебойного блока питания получится выполнить самостоятельно.
Что такое ИБП и какие они бывают?
ИБП (или UPS) – это устройство резервирования электроэнергии, обеспечивающее непрерывность электроснабжения при отключении сетевого напряжения.
С каждым годом в нашей стране источники бесперебойного питания (ИБП) становятся все более популярными не только среди сельских, но и городских жителей. Такая тенденция связана прежде всего с появлением электроприборов и оборудования, особенно требовательного к качеству электропитания.
Учитывая многообразие типов ИБП и особенностей их работы, очевидной является необходимость соответствия технических характеристик выбранной модели требованиям электроприборов к сетевому напряжению.
Согласно Международному стандарту IEC 62040-3 Системы бесперебойного энергоснабжения (UPS) устройства имеют следующую классификацию согласно их схеме построения:
- резервные (off-line или standby);
- линейно-интерактивные (line-interactive);
- двойного преобразования (on-line).
В зависимости от рабочего напряжения нагрузки, ИБП могут быть однофазными (для питания однофазных потребителей) и трехфазными (для питания трехфазных и однофазных потребителей в трехфазных групповых сетях).
Также не маловажным параметром ИБП является его конструктивное исполнение, которое зависит от назначения, мощности и времени работы в автономном режиме, например:
- устройства небольшой мощности выпускаются в настенном, моноблочном напольном (башенном) исполнении, а также имеют унифицированные размеры для размещения в 19-дюймовых стойках и шкафах;
- бесперебойники средней и большой мощности выпускаются в моноблочном напольном или шкафном конструктиве, а также в исполнении для размещения в стандартные 19-дюймовые стойки и шкафы.
Почему появляются посторонние звуки?
ИБП состоит из накопителей энергии (аккумуляторов) и модулей, которые необходимы для выравнивания параметров тока. Емкости батарей хватает на 10 минут-полчаса. Временной промежуток энергообеспечения после отключения электричества зависит и от емкости встроенного аккумулятора, и от количества подключенной к UPS техники. Если в ходе эксплуатации спецоборудования с его компонентами возникают проблемы (сбои), появляется писк, щелчки, световые сигналы.
Это могут быть длинные и короткие звуки, различная их комбинация. Интенсивное мигание лампочки или равномерное постоянное отсвечивание. Комбинаций сигналов много. UPS разных производителей оповещают пользователя о проблемах разными вариациями звуковой и световой тревоги. Уточнить, о чем конкретно сигнализирует техника, можно в технической документации к ней.
Типовые сигналы ИБП, которые нельзя игнорировать
Поняв почему (по каким причинам) пищит бесперебойник для компьютера, будет не лишним узнать, какие знаки тревоги требуют немедленного вмешательства пользователя. К ним относятся:
- Периодические и постоянные звуковые. Не обязательно пользователь будет слышать только писк. Некоторые модели UPS щелкают, другие гудят, а третьи трещат. Есть и те, которые сигнализируют определенной комбинацией писков и гудков.
- Световые. Если по какой-то причине произошел сбой в работе, бесперебойник начнет мигать красным, желтым или оранжевым индикатором на корпусе. Световые знаки тревоги могут не сопровождаться звуковыми сигналами, поэтому прятать UPS под стол (в шкаф, полку стола) не рекомендуют. Техника должна быть на виду, чтобы не пропустить предупреждающие знаки.
- Комбинированные. Свет и звук сигнализируют о проблеме одновременно. При этом разным причинам сбоя отвечают свои комбинации тревоги. В инструкции по эксплуатации бесперебойника они обязательно указаны.
Связь с пользователем UPS поддерживает посредством специального блока.
Расчет необходимой мощности
Источники бесперебойного питания характеризуются Вольт-Амперной (ВА) характеристикой. Например APC Back-UPS ES 700, как видно из названия модели, 700 ВА. Компьютер потребляет энергию Ваттами, Вт. Для пересчета ВА в Вт необходимо ВА умножить на коэффициент равный 0,7
Вт = ВА x 0.7
На примере нашего APC Back-UPS ES 700
700 x 0.7 = 490 Вт
Следовательно к этому источнику бесперебойного питания мы можем подключить нагрузку максимум 490 Вт. При максимальной нагрузке естественно UPS будет держать совсем мало. Поэтому рекомендуют нагружать ИБП на 50 — 70%. Итого от 250 Вт — 340 Вт. Чем меньше вы подадите нагрузку на источник бесперебойного питания, тем дольше сможет оставаться во включенном состоянии ваш компьютер.
Приблизительный расчет мощности системного блока
Будем производить по комплектующим с последующим суммированием
Процессор (CPU или APU). Все зависит от модели. Возьмем например core i3 3225. Максимальную расчетную мощность можно посмотреть здесь. Если у вас процессор от фирмы AMD соответственно ищем на сайте AMD. Можно эту информацию найти и на сторонних ресурсах или в том же интернет магазине. У нашего процессора потребление 55 Вт.
К этому необходимо добавить КПД подсистемы питания процессора ~ 80%.
То есть полное потребление энергии процессором core i3 3225 = 55 Вт + 14 Вт =~ 70 Вт.
Материнская плата. Примем потребление на уровне ~ 50 Вт
HDD ~ 10 — 20 Вт. Если у вас экономный или зеленый жесткий диск, то принимайте значение равным 10 Вт. Если у вас Western Digital серии Black, то соответственно 20 Вт. Как определять зеленый или не зеленый. Если частота вращения шпинделя менее 7000 оборотов в минуту — зеленый, если больше — не зеленый. Для более точных показателей мощности рекомендуется сложить потребление HDD по линии 5V и 12V. Для этого необходимо умножить напряжение на силу тока. Сила тока обычно пишется на наклейке HDD.
Примем в нашем примере потребление HDD = 10 Вт.
Видеокарта. Смотрим на сайте производителе
Например для 7970 — здесь, Для 660 Ti — здесь. Допустим у нас NVIDIA GeForce GTX 660 Ti тогда потреблении максимальное составит — 150 Вт.
Почему принимаем максимальные значения, потому-что рассчитываем для худшего варианта работы источника бесперебойного питания. Например вы играете в свою любимую игру и пропадает свет.
Складываем полученные цифры и получаем искомую мощность комплектующих своего компьютера.
CPU + Материнская плата + HDD или SSD + Видеокарта
70+50+10+150 = 280
Это еще не все. Необходимо учесть КПД блока питания. Больше информации о них и о том как выбрать вы можете прочитать в статье Блок питания компьютера. КПД блока питания определяется принадлежностью его к стандарту.
К примеру у нас современный блок питания стандарта 80 PLUS GOLD с КПД = 90%.
Получается системный блок в целом потребляет 308 Вт.
280+28=308
К полученному значению необходимо добавить потребление монитора. Приблизительно 30-50 Вт. Возьмем к примеру 40 Вт.
Полученная мощность компьютера 308 + 40 = 350 Вт почти вписывается в рекомендуемый диапазон APC Back-UPS ES 700. Это 250 — 340 Вт.
Это был сложный вариант расчета. Есть вариант гораздо проще. Считаете суммарное потребления своего компьютера и это значение умножаете на два.
В нашем случае
350 x 2 = 700
Исходя из полученного значения выбираем источник бесперебойного питания для компьютера с равной либо большей вольт-амперной характеристикой. В нашем случае это 700 ВА и больше.
