Соединение многожильного и одножильного медного провода

Соединение гибкого многожильного провода с жестким одножильным кабелем часто встречается при подключении люстр, розеток или бытовой техники. Эта задача считается средней по сложности и требует базовых знаний электротехники. На один качественный узел уходит от 10 до 30 минут времени. Стоимость расходников для одной точки контакта начинается от 15 рублей. Чтобы понять, как соединить многожильный и одножильный медный провод, необходимо выбрать метод, обеспечивающий максимальную плотность прилегания жил.

Особенности подготовки к работе

Перед началом монтажа важно оценить свои навыки. Работа с электрикой не прощает ошибок. Я всегда начинаю с полной проверки отсутствия напряжения в сети с помощью мультиметра или индикаторной отвертки. Все работы проводятся строго при обесточенном щитке. Время выполнения зависит от выбранного способа: установка клеммника занимает пару минут, а качественная пайка требует большего терпения. Помните, что неправильный контакт приведет к нагреву и возможному возгоранию.

Расходные материалы для монтажа

Для надежного соединения потребуется набор специфических материалов. Я рекомендую покупать комплектующие в специализированных магазинах, чтобы избежать подделок из дешевых сплавов.

• Клеммники WAGO (разные серии)
• Медные обжимные гильзы (ГМЛ)
• Припой ПОС-60
• Канифоль или активный флюс
• Термоусадочные трубки (диаметром 5-10 мм)
• Изолента ПВХ или ХБ
• Защитные колпачки
• Очиститель контактов (спрей)

Примерный расчет затрат на материалы представлен в таблице ниже.

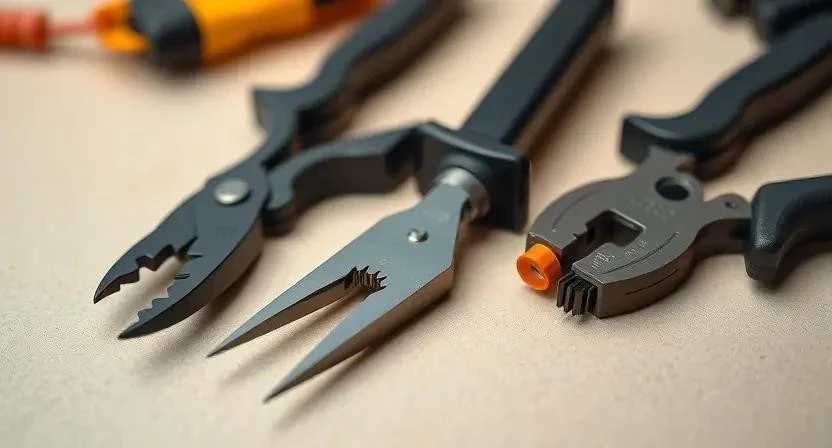

Инструментарий электрика

Правильный инструмент ускоряет процесс и гарантирует качество. Если нет возможности купить дорогой комплект, некоторые позиции можно взять в аренду в строительных центрах.

1. Стриппер — для быстрой и аккуратной зачистки изоляции без повреждения жил.
2. Пассатижи — для скручивания и фиксации проводов.
3. Кусачки — для обрезки лишних концов кабеля.
4. Паяльник (40-60 Вт) — для создания неразъемных соединений.
5. Кримпер (пресс-клещи) — для плотного обжима гильз.

Организация рабочего пространства

Рабочее место должно быть освещено ярким светом, чтобы видеть каждую тонкую жилку многожильного провода. Я обычно использую настольную лампу или налобный фонарь. Поверхности вокруг застилаю плотной пленкой или картоном, чтобы мелкие обрезки изоляции и капли припоя не испортили пол. Главное правило — никакой влаги в зоне работы и свободный доступ к выключателю питания.

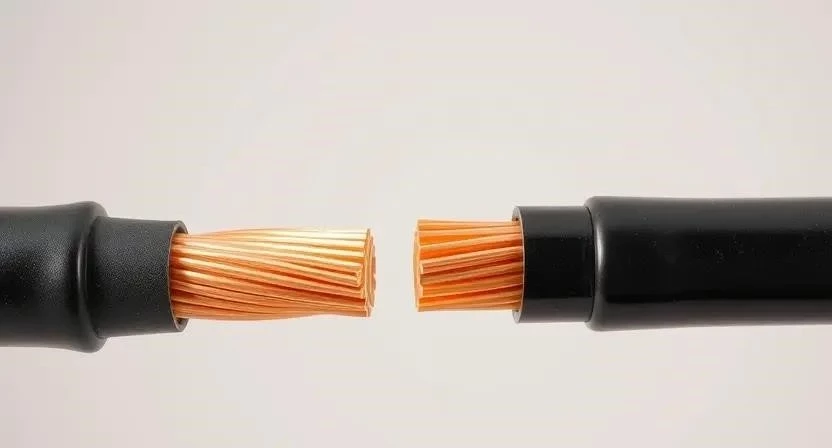

Подготовка жил к соединению

Качественная зачистка — залог долговечности контакта. Сначала снимаю изоляцию длиной 10-15 мм. Для многожильного провода важно не перерезать тонкие медные нити, иначе сечение уменьшится и провод будет греться. После зачистки я обязательно удаляю окислы с поверхности меди с помощью мелкой наждачки или специального очистителя. Чистая жила имеет ярко-рыжий цвет.

Я однажды заметил, что если оставить темный налет окисления, припой ложится комками, а контакт получается рыхлым. Проверить готовность можно визуально: поверхность должна блестеть. Для многожильного провода рекомендую слегка скрутить жилы пальцами, чтобы они не топорщились при вставке в клемму или гильзу.

Методы соединения проводов

Существует несколько проверенных способов объединить разные типы жил. Каждый из них имеет свои нюансы.

1. Обесточивание сети и проверка напряжения (2 мин).
2. Зачистка изоляции обоих проводов (3 мин).
3. Очистка меди от окислов и грязи (2 мин).
4. Выбор метода соединения в зависимости от нагрузки (1 мин).
5. Совмещение жил и их фиксация (5-10 мин).
6. Изоляция места контакта (3 мин).
7. Проверка механической прочности (на разрыв) (1 мин).
8. Тестовый запуск под нагрузкой (2 мин).

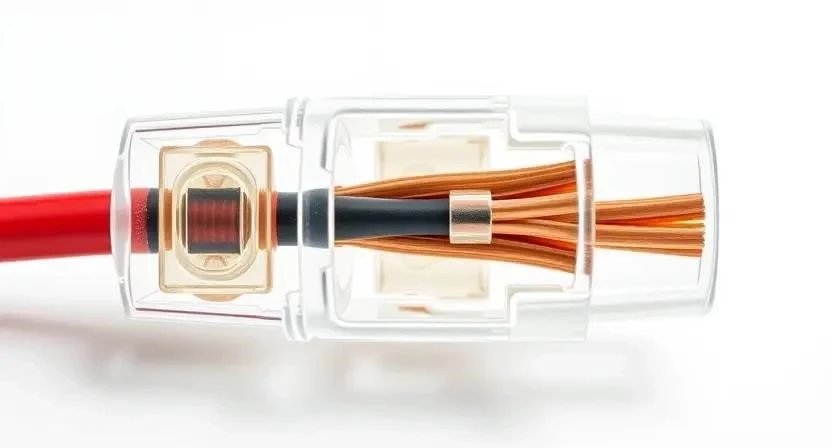

Использование клеммников WAGO

Это самый быстрый способ. Пружинный зажим равномерно прижимает и жесткую жилу, и пучок тонких проводов. Просто вставляете зачищенные концы в отверстия до упора. Ошибкой будет пытаться засунуть в одну клемму слишком много жил разного сечения — зажим может не сработать.

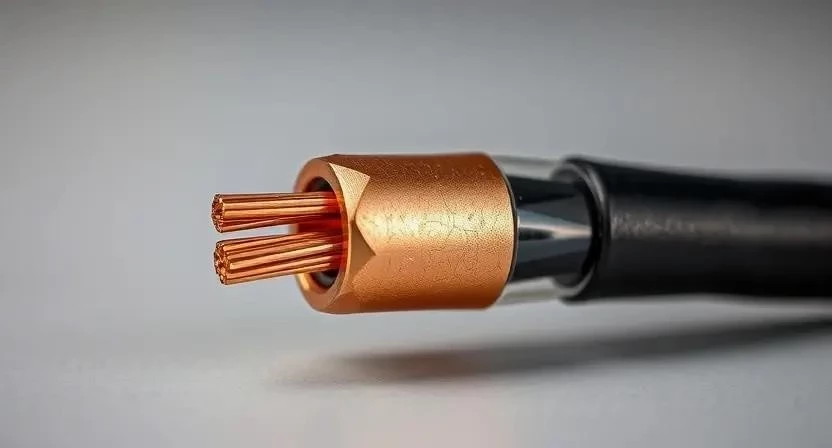

Обжим гильзами (ГМЛ)

Метод для тех, кто ценит максимальную надежность. Вставляю оба провода в медную гильзу и сжимаю ее кримпером. Я заметил, что дешевые гильзы из мягкого металла часто лопаются, поэтому выбираю проверенных производителей. Важно, чтобы жилы зашли в гильзу полностью.

Пайка

Классический вариант. Сначала делаю плотную скрутку, затем прогреваю место соединения паяльником и подаю припой с флюсом. Припой должен полностью пропитать все жилы многожильного провода. Время застывания составляет около 10-20 секунд.

Скрутка с последующей пайкой

Самый долговечный метод. Скрутка обеспечивает механическую прочность, а пайка — идеальную электропроводность. Я рекомендую этот способ для скрытой проводки в стенах, где доступ к узлу будет ограничен.

Технические тонкости процесса

Температура и влажность влияют на качество пайки. В сыром помещении припой может окисляться прямо в процессе, поэтому используйте более активный флюс. Важно обеспечить плотное прилегание всех жил многожильного провода к одножильному. Если между ними останутся пустоты, возникнет повышенное сопротивление, что приведет к локальному перегреву.

Типичные промахи новичков

Многие совершают одни и те же ошибки, которые приводят к переделке всей работы.

• Перерезание части жил многожильного провода при зачистке.
• Слишком сильный нагрев при пайке, из-за чего плавится изоляция.
• Использование дешевой изоленты, которая отклеивается через месяц.
• Неполный обжим гильзы (недожим), что создает слабый контакт.
• Попытка соединить провода разного металла (например, медь и алюминий) без специальных переходов.
• Отсутствие проверки соединения на «вырыв».
• Игнорирование использования термоусадки в сырых зонах.

Я однажды перегрел изоляцию при пайке в распределительной коробке и мне пришлось срезать кусок кабеля и начинать всё заново. Теперь я всегда использую термозащитные колпачки или обматываю место пайки изолентой до начала нагрева.

Финансовый расчет работ

Стоимость монтажа зависит от объема работ. При самостоятельном выполнении вы платите только за расходники.

Контроль после монтажа

После завершения всех работ я подаю напряжение и подключаю нагрузку. Спустя 15-20 минут проверяю соединение на нагрев. В идеале контакт должен оставаться холодным. Если чувствуется тепло — значит, где-то плохой прижим или недостаточно припоя. Срок службы паяных соединений и обжима составляет десятилетия, а клеммники WAGO рекомендую проверять раз в 5 лет при сильных нагрузках.

Выбор типа соединителя

Выбор зависит от силы тока и места установки. Винтовые клеммы дешевы, но со временем ослабевают из-за температурного расширения меди. Пружинные зажимы (WAGO) решают эту проблему, так как постоянно поджимают жилу.

Ответы на частые вопросы

Можно ли использовать обычную скрутку?
Нет, простая скрутка многожильного и одножильного провода ненадежна. Тонкие жилки со временем раздвигаются, контакт ухудшается, начинается искрение.

Чем лучше обжимать?
Используйте только профессиональный кримпер. Пассатижами добиться нужной степени деформации металла гильзы невозможно.

Какой припой выбрать?
Оптимален ПОС-60. Он имеет подходящую температуру плавления и отличную адгезию к меди.

Как соединить провода разного сечения?
Используйте переходные гильзы или клеммники WAGO, которые поддерживают широкий диапазон сечений (например, от 0.2 до 4 кв. мм).

Что делать, если провод слишком короткий?
Не пытайтесь растянуть его. Лучше нарастить короткий конец с помощью промежуточного куска провода того же сечения, используя обжим или пайку.

Меры безопасности:
Всегда используйте диэлектрические перчатки и защитные очки при пайке. Работайте в проветриваемом помещении, так как пары флюса могут быть вредны. Никогда не касайтесь оголенных проводов, даже если считаете, что сеть обесточена — перепроверьте всё еще раз!
