Соединение проводов в распределительной коробке

Электромонтаж в квартире начинается с правильного распределения линий. Соединение проводов в распределительной коробке требует строгого соблюдения ПУЭ, чтобы избежать короткого замыкания. В среднем на одну точку уходит от 30 до 60 минут работы. Стоимость материалов для одного узла варьируется от 100 до 500 рублей. Безопасность здесь стоит на первом месте. Правильный выбор метода контакта гарантирует надежную работу всей сети на десятилетия.

Оценка сложности и требования к монтажу

Работа с электрикой считается средней по сложности. Нужно четко понимать базу: что такое фаза, ноль и заземление. Время выполнения зависит от количества жил в конкретном узле. Главным документом при монтаже выступает ПУЭ. Если вы видите старую алюминиевую проводку, которая крошится в руках, или не уверены в схеме разводки, лучше вызвать профи. Я сам однажды чуть не сжег щиток, когда решил «просто подправить» фазу без схемы, поэтому теперь всегда действую по инструкции.

Материалы для электромонтажа

Для качественного монтажа закупаю всё заранее. Вот что обычно входит в мой набор на одну точку:

• Клеммы Wago (3-5 шт)
• Гильзы ГМЛ (2-4 шт)
• Припой ПОС-60 (10-20 г)
• Флюс канифольный (5-10 г)
• Термоусадочные трубки разных диаметров (2-3 шт)
• Изолента ПВХ (отрезок 1-2 м)
• Маркировочная лента (кусочки)
• Специальный гель для контакта (опционально)

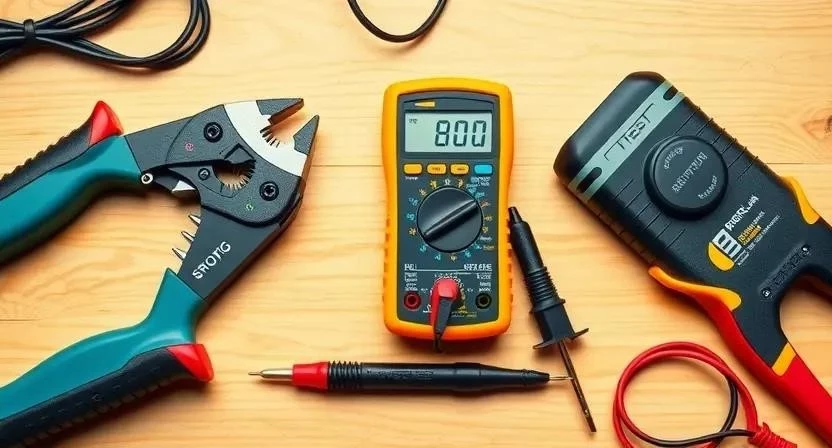

Инструментарий электрика

Инструмент должен быть под рукой, чтобы не бегать по квартире. Использую этот комплект:

• Стриппер для зачистки изоляции
• Паяльник мощностью 40-60 Вт
• Кримпер (пресс-клещи) для гильз
• Набор диэлектрических отверток
• Индикаторная отвертка для проверки фазы
• Канцелярский или электромонтажный нож
• Бокорезы для обрезки жил

Организация рабочего пространства

Безопасность превыше всего. Первым делом вырубаю автомат в щитке. Обязательно проверяю отсутствие напряжения индикатором на каждом проводе. Для работы использую мощный налобный фонарь, так как свет в комнате обычно уже отключен. Стены вокруг коробки прикрываю пленкой, чтобы строительная пыль не осела на чистовой отделке. Работаю в перчатках, чтобы избежать порезов при зачистке жил.

Подготовка жил к соединению

Зачистка изоляции — самый ответственный момент. Снимаю оболочку стриппером, чтобы не повредить медную жилу. Если провод алюминиевый, обязательно удаляю окислы наждачкой или специальным скребком. Проверяю, чтобы жилы не были переломаны. Готовность к соединению определяю по чистому металлическому блеску поверхности. Плохой контакт приведет к нагреву и возможному пожару. Очищаю жилы на длину, соответствующую выбранному способу монтажа.

Пошаговый процесс монтажа

Соблюдайте последовательность действий для достижения максимальной надежности.

1. Маркировка (5 мин). Помечаю фазу, ноль и землю цветным скотчем или маркером.
2. Подбор метода (2 мин). Медь с медью соединяю через Wago или гильзы. Медь с алюминием — только через специальные клеммы или пайку.
3. Технология скрутки с пайкой (15 мин). Скручиваю жилы, прогреваю их паяльником, подаю припой с флюсом до полного заполнения зазора.

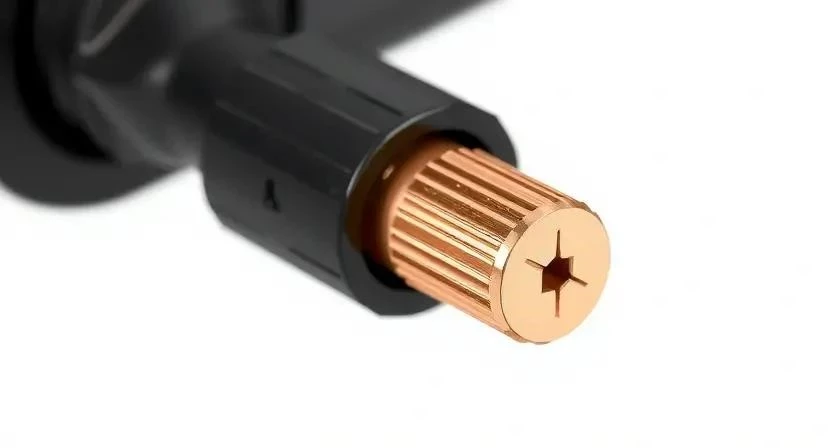

4. Обжим гильзами (10 мин). Вставляю зачищенные жилы в ГМЛ, сжимаю кримпером с двух сторон до характерного щелчка.

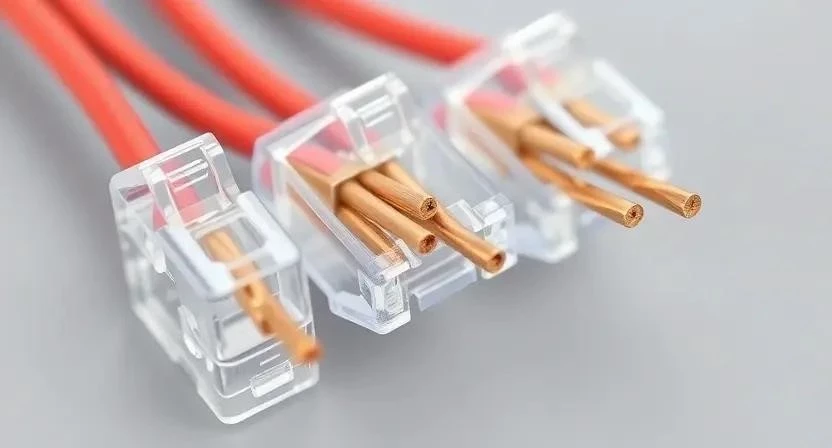

5. Монтаж Wago (5 мин). Зачищаю провод ровно на 11 мм, вставляю до упора в зажим.
6. Изоляция соединений (10 мин). Надеваю термоусадку и прогреваю феном или мотаю изоленту внахлест в несколько слоев.

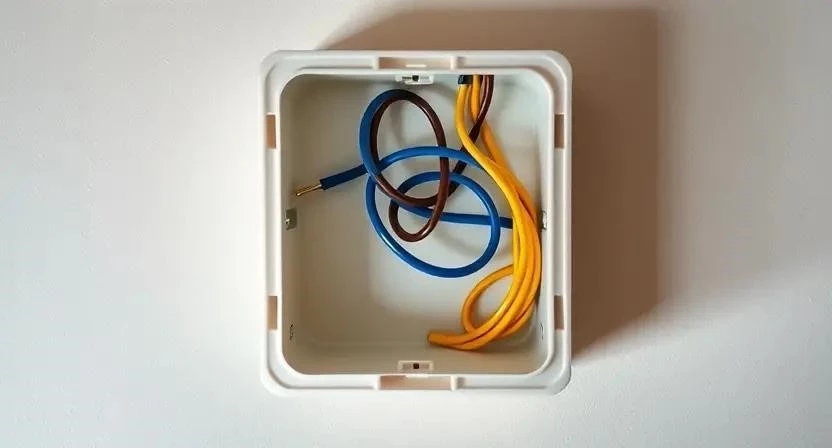

7. Укладка (5 мин). Аккуратно складываю соединения «змейкой» внутри коробки, чтобы не пережать провода крышкой.
8. Закрытие и тест (5 мин). Закручиваю крышку, включаю питание, проверяю работу системы мультиметром.

Однажды я решил сэкономить и не использовать флюс при пайке. В итоге припой лег комками, и контакт оказался рыхлым. Пришлось всё переделывать, поэтому теперь флюс использую всегда.

Технические нюансы и секреты

При пайке слежу, чтобы не перегреть изоляцию соседних проводов — она начинает плавиться и липнуть. Никогда не скручиваю медь с алюминием напрямую. Эти металлы создают гальваническую пару, что ведет к окислению и искрению. В клеммах Wago провод должен заходить полностью, без зазоров, иначе контакт будет нестабильным. Температура в помещении при работе с пайкой должна быть комнатной, чтобы избежать конденсата на металле.

Типичные ошибки новичков

Многие недотягивают винты в клеммниках, что вызывает искрение и нагрев. Еще одна беда — слишком короткие «хвосты» проводов. Если провод выскочит, добавить новый будет невозможно без штробления стен. Я видел коробки, где использовали дешевые китайские клеммы, которые треснули через месяц. Исправляю такие ошибки полной заменой соединителя на качественный бренд. Перегрев изоляции при пайке также ведет к её охрупчиванию.

Столкнулся с ситуацией, когда в коробке осталось всего 2 см провода. Пришлось использовать специальные удлиняющие гильзы, чтобы дотянуть до клеммы, иначе соединение было бы слишком слабым.

Расчет стоимости работ и материалов

Стоимость зависит от выбранного метода. Самый дешевый — пайка, самый дорогой и быстрый — Wago.

Эксплуатация и проверка

Рекомендую проверить контакты через год после запуска. Если стоят винтовые зажимы, их нужно подтянуть. Признаки перегрева — потемнение изоляции или характерный запах горелого пластика. Качественные соединения на гильзах или пайке служат 20-30 лет, Wago — чуть меньше из-за усталости пружины. При обнаружении любого оплавления немедленно отключаю питание и переделываю узел.

Сравнение современных и классических методов

Сейчас всё чаще выбирают безвинтовые соединители. Они быстрее в монтаже и не требуют периодической подтяжки. Однако классическая пайка остается эталоном надежности для стационарных сетей. В больших узлах использую специализированные распределительные блоки с шинами, что упрощает диагностику. Перешел с винтовых клемм на Wago в квартире 40 кв.м. Скорость монтажа выросла в три раза, а уверенность в контакте — в разы.

Ответы на частые вопросы

1. Можно ли соединять медь и алюминий в одной коробке? Да, но только через специальные клеммники или пайку с использованием переходных элементов.
2. Что лучше: Wago или пайка? Пайка надежнее для вечного монтажа, Wago — удобнее и быстрее в установке.
3. Нужна ли термоусадка поверх клемм? Это не обязательно, но дает дополнительную защиту от влаги и пыли.
4. Какое сечение провода использовать для освещения? Обычно достаточно сечения 1.5 мм².
5. Сколько проводов максимально можно вставить в одну клемму? В стандартную клемму Wago входит до 5 проводов, в зависимости от модели.
6. Что делать, если провод слишком короткий в коробке? Использую обжимную гильзу для наращивания длины провода.
7. Как проверить надежность контакта без нагрузки? Проверяю мультиметром в режиме «прозвонки» или замеряю падение напряжения.
