Сварка медных проводов: особенности, материалы и инструменты

Создание электрического соединения, которое не окислится через десять лет, требует особого подхода к технологии. Сварка медных проводов считается самым долговечным методом монтажа, так как она исключает разбалтывание контакта, в отличие от скруток или некоторых типов клеммников. Процесс требует определенной сноровки, но при наличии базового инвертора выполняется довольно быстро. В среднем на одно качественное соединение уходит около 15-20 минут, а стоимость расходных материалов на один узел минимальна — до 50 рублей.

Особенности метода и предварительная оценка

Сварка меди — задача средней сложности. Она требует навыка работы с электрооборудованием и понимания того, как ведет себя металл при высоких температурах. Я рекомендую выбирать этот способ, когда кабель будет замурован в стену или залит бетоном, где доступ к нему станет невозможным. В таких случаях пайка может со временем разрушиться от вибраций или температурных перепадов, а сварной шов остается монолитным. Если же нужно собрать временную схему, лучше ограничиться обжимом или WAGO.

Расходные материалы для работы

Для получения чистого шва без пор и шлака важно использовать правильные присадки. Медь очень капризна к чистоте, поэтому дешевые электроды из ближайшего хозмага могут дать плохой результат. Я всегда беру специализированные электроды с медным покрытием или использую метод сварки без присадки для тонких сечений.

• Электроды для меди (диаметром 1.0–2.0 мм) — 1-2 шт. на узел.
• Активный флюс для меди (паста или гель) — 5-10 г.
• Термоусадочные трубки (диаметром чуть больше провода) — 1 шт.
• Изолента ПВХ (для дополнительной защиты) — 20-30 см.
• Обезжириватель (спирт или бензин «Калоша») — 10 мл.
• Металлическая щетка (маленькая) или наждачная бумага.
• Ветошь из безворсовой ткани.
• Защитные перчатки.

Расход материалов зависит от количества соединений. На 10 контактов потребуется один небольшой тюбик флюса и пачка термоусадки.

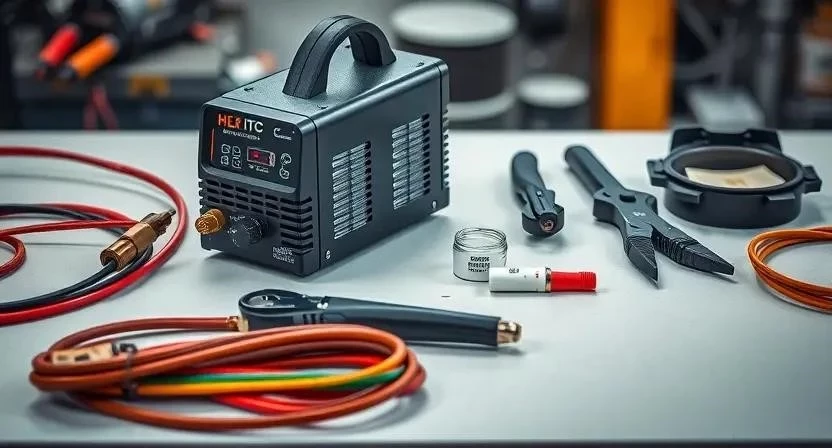

Инструментарий мастера

Основным инструментом выступает сварочный инвертор. Он позволяет точно настроить ток, что критично для меди, иначе провод просто испарится. Для зачистки использую стриппер — он не повреждает жилу, в отличие от обычного ножа. Бокорезы нужны для обрезки лишнего, а зажимы помогают зафиксировать провода, чтобы они не сместились в момент касания электродом.

• Сварочный инвертор с регулировкой тока.
• Стриппер для зачистки изоляции.
• Бокорезы или кусачки.
• Зажимы-крокодилы или струбцины.
• Сварочная маска (хамелеон).
• Кожаные краги (перчатки).
• Металлическая щетка.

Если инвертора нет, его можно взять в аренду на сутки. Это выйдет дешевле, чем покупать профессиональный аппарат для разовой задачи.

Организация рабочего пространства

Сварка сопровождается брызгами раскаленного металла и выделением едкого дыма от флюса. Поэтому помещение должно быть хорошо проветриваемым. Я всегда убираю из зоны работ все горючие материалы: обрывки изоляции, тряпки с растворителем, пластиковые коробки. Поверхность, на которой происходит сварка, застилаю листом оцинковки или старым металлическим подносом, чтобы искры не прожгли пол или стол.

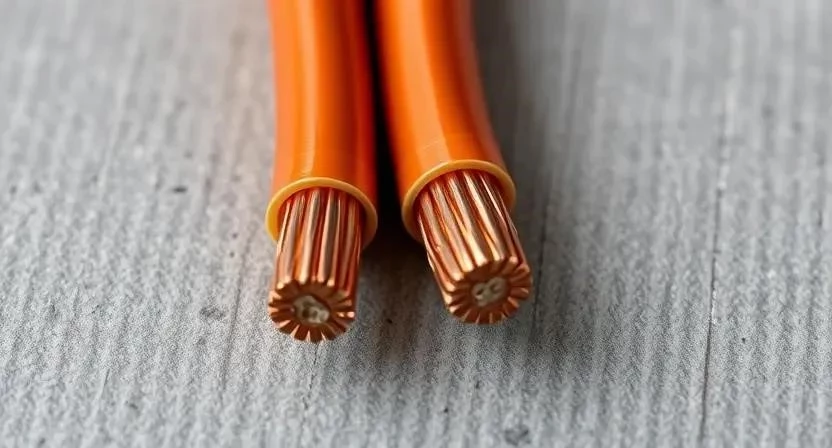

Подготовка медных жил

Плохой контакт начинается с грязного металла. Окислы на меди работают как изолятор, поэтому зачистка — самый важный этап. Сначала снимаю изоляцию стриппером на длину 3-4 см. Затем прохожусь по металлу наждачкой или щеткой до появления характерного розового блеска. После этого обязательно обезжириваю поверхность спиртом. Если оставить жир от пальцев, в месте сварки появятся поры, и соединение будет греться под нагрузкой.

Технология сварки: пошаговый процесс

Работа выполняется аккуратно, без спешки. Главная цель — создать однородный слиток металла.

1. Зачистка концов (2 мин). Снимаю изоляцию и удаляю окислы до блеска.
2. Подбор электрода (1 мин). Выбираю диаметр электрода, который не превышает сечение провода более чем в 1.5 раза.
3. Настройка тока (1 мин). Выставляю минимально возможный ток, при котором горит дуга. Для сечения 2.5 мм обычно ставлю около 40-60А.
4. Фиксация (1 мин). Плотно прижимаю провода друг к другу, фиксируя их зажимами.
5. Нанесение флюса (1 мин). Тонким слоем наношу флюс на место контакта.
6. Формирование ванны (2 мин). Короткими касаниями прижигаю концы, создавая общую сварочную ванну.
7. Проплавление (1 мин). Слежу, чтобы металл полностью перемешался, образуя единый комок.
8. Охлаждение (3 мин). Оставляю соединение остывать естественным путем. Нельзя окунать в воду — металл может стать хрупким.
9. Проверка (2 мин). Счищаю шлак и с усилием дергаю за провода. Соединение не должно двигаться.
10. Изоляция (2 мин). Надеваю термоусадку и прогреваю ее строительным феном до плотного обхвата.

Я однажды сэкономил на флюсе и попробовал сварить «на сухую» — в итоге получил пористый шов, который начал греться под нагрузкой. С тех пор использую только проверенные составы.

Технические нюансы и секреты

Медь обладает высокой теплопроводностью, поэтому тепло быстро уходит по всей длине кабеля. Важно не перегреть изоляцию, иначе она станет хрупкой и потрескается. Я всегда отодвигаю изоляцию на 5-7 см от места сварки, чтобы она не оплавилась. Если использую электроды с обмазкой, слежу за тем, чтобы шлак не попал внутрь соединения. Помню, как новичок решил варить тонкий провод на огромном токе — медь просто испарилась, оставив дырку в кабеле.

Типичные ошибки при монтаже

Самая частая проблема — недостаточный прогрев. В этом случае электрод просто «прилепляет» металл сверху, не создавая глубокого сплавления. Также часто забывают про чистоту: сварка по окислам дает «холодный» шов. Еще одна ошибка — использование слишком толстого электрода, который проплавляет жилу насквозь. Если заметили, что шов получился рыхлым, единственный выход — отрезать его и переделать всё с нуля.

Экономический расчет

Сварка своими руками обходится дешево, так как основные затраты приходятся на инструмент. Если инвертор уже есть в гараже, стоимость одного узла стремится к нулю.

Завершение работ и эксплуатация

После того как изоляция установлена, я рекомендую проверить контакт под нагрузкой. Для этого используют бесконтактный тестер или просто замеряют температуру соединения тепловизором (если он есть). В норме сварной шов не должен нагреваться выше температуры окружающего провода. Срок службы такого соединения при правильном исполнении практически неограничен — оно служит столько же, сколько и сам кабель.

Сравнение с другими методами

Выбор способа соединения зависит от условий. Сварка — это «на века», но она требует оборудования. Пайка проще, но при сильном нагреве припой может размягчиться. Обжим гильзами очень надежен и быстр, но требует дорогого пресса. WAGO идеальны для распределительных коробок, но их нельзя замуровывать в бетон.

Сам всегда использую термоусадку с клеевым слоем, так как обычная изолента в щитке со временем «плывет» от тепла, и контакт оголяется.

Часто задаваемые вопросы (FAQ)

Можно ли варить очень тонкие провода (0.5-0.75 мм)?
Технически можно, но риск прожечь жилу огромен. Для таких сечений лучше использовать пайку или обжим.

Какой ток ставить на провод 2.5 мм?
Обычно в диапазоне 40-60 Ампер, но всё зависит от мощности вашего инвертора. Начинайте с минимума.

Чем заменить профессиональный флюс?
В крайнем случае можно использовать канифоль, но для сварки она малоэффективна. Лучше купить специальную пасту для меди.

Нужно ли зачищать медь, если она выглядит чистой?
Да, обязательно. Невидимая пленка окислов может создать высокое сопротивление в месте контакта.

Можно ли сварить медь с алюминием?
Нет, обычная сварка здесь не поможет — металлы разные. Используйте только специальные переходы или обжимные гильзы.

Что делать, если шов получился с дырками?
Такой контакт ненадежен. Его нужно срезать, заново зачистить и переварить с правильным количеством флюса.

Как долго должна сохнуть изоляция?
Термоусадка застывает мгновенно после охлаждения. Изолента не требует сушки, но должна быть плотно намотана.

Меры безопасности

Работа с электричеством и сваркой требует строгого соблюдения правил:

1. Полное обесточивание: Никогда не варите провода под напряжением.
2. Защита глаз: Сварочная дуга вызывает ожог сетчатки, используйте маску.
3. Одежда: Только натуральные ткани. Синтетика плавится и прилипает к коже при попадании искры.
4. Вентиляция: Дым от флюса токсичен, работайте в открытом помещении или с вытяжкой.
5. Электробезопасность: Проверяйте целостность кабеля заземления сварочного аппарата.
6. Пожаробезопасность: Держите под рукой огнетушитель или емкость с песком.
7. Перчатки: Используйте только кожаные краги, чтобы избежать ожогов от брызг металла.
