Установка домашней зарядной станции начинается с анализа выделенной мощности на дом. Обычно такие работы занимают от одного до трех дней, а стоимость материалов варьируется от 15 до 50 тысяч рублей в зависимости от длины трассы. Проводка для зарядки электромобиля: Полное руководство по требованиям и стандартам поможет избежать перегрева кабеля и риска возгорания. Правильный расчет нагрузки гарантирует стабильную работу ЭЗС без выбивания пробок.
Организация электроснабжения зарядной станции
Для начала нужно определиться с типом станции. Дома обычно ставят AC-станции (переменного тока), которые медленнее, но безопаснее и дешевле. Мощность таких устройств варьируется от 3,7 кВт до 22 кВт. Важно понимать, что обычная бытовая розетка не рассчитана на многочасовую работу под максимальной нагрузкой, поэтому выделенная линия обязательна.
Если в доме однофазная сеть, максимум будет около 7,4 кВт. Для более мощных станций требуется трехфазный ввод. Я всегда советую закладывать запас по мощности, чтобы при включении чайника или кондиционера зарядка машины не остановилась из-за срабатывания вводного автомата.
Технические требования к электропроводке

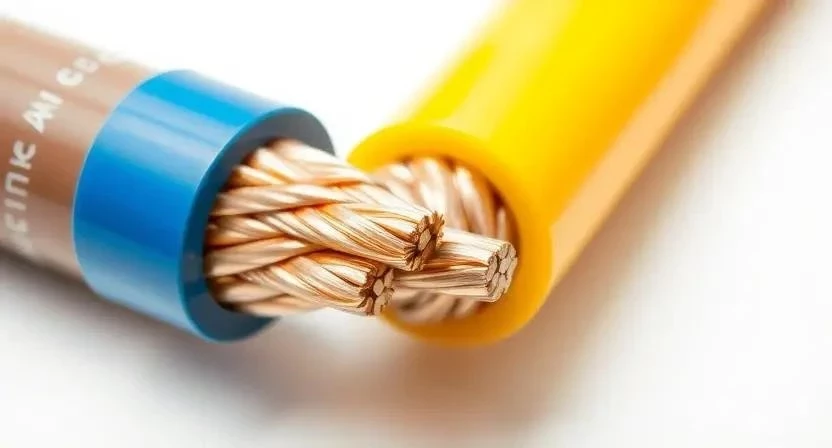

Выбор кабеля зависит от мощности станции и длины линии. Чем длиннее провод, тем выше потери напряжения, поэтому сечение приходится увеличивать. Основной материал — только медь. Использование алюминия в таких цепях недопустимо из-за высокого сопротивления и хрупкости.

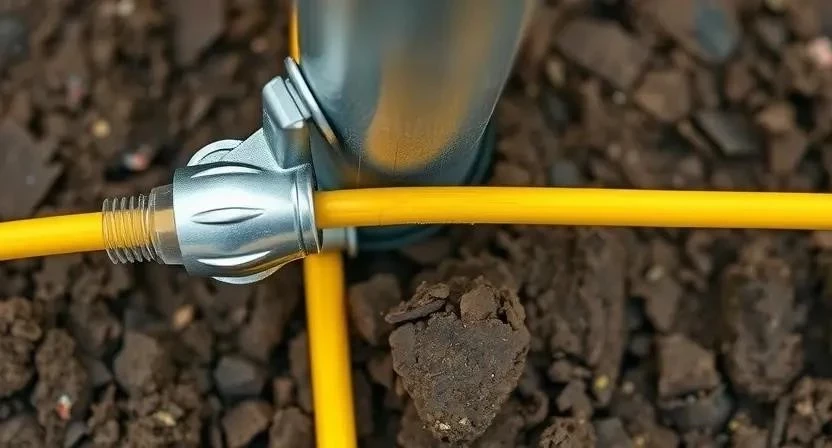

Для прокладки используют кабели с индексом нг-LS (не поддерживающие горение, с низким дымовыделением). Способ прокладки зависит от места: в гофре по стенам, в трубах под землей или в кабель-каналах. Я рекомендую использовать ПНД-трубы для уличных участков, чтобы кабель не пострадал от грызунов или случайного удара лопатой.
- ВВГнг-LS 3×2.5 — только для очень слабых зарядок до 3.5 кВт (короткие дистанции)
- ВВГнг-LS 3×4 — стандарт для станций 7.4 кВт при длине до 20 метров
- ВВГнг-LS 3×6 — оптимальный выбор для 7.4 кВт на длинных трассах
- ВВГнг-LS 5×4 — для трехфазных станций до 11 кВт
- ВВГнг-LS 5×6 — надежный вариант для трехфазных станций до 22 кВт
- NYY — специализированный кабель для прокладки в земле
- ПВС — допустим только для временных соединений или коротких перемычек
- КГ — гибкий кабель, удобен для мобильных зарядных устройств

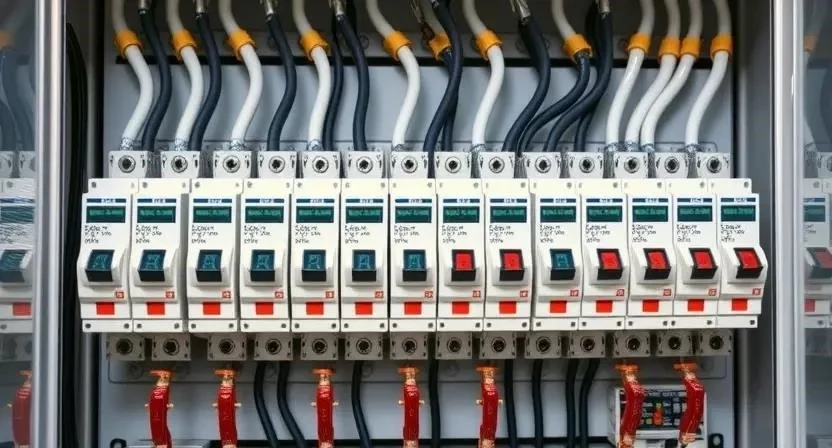

Защитные устройства и схемы подключения
Защита — это сердце безопасности ЭЗС. Обычного автомата недостаточно. Обязательно ставится УЗО (устройство защитного отключения) или дифференциальный автомат. Для электромобилей критически важно использовать УЗО типа A или B, так как стандартные тип AC не всегда распознают утечки постоянного тока, которые могут возникнуть в зарядном модуле машины.
Автоматический выключатель подбирается по номинальному току станции с запасом 20%. Например, для станции 32А ставим автомат на 40А. Это предотвратит ложные срабатывания при длительном нагреве устройства.
| Устройство | Параметры (для 7.4 кВт) | Назначение | Важное примечание |
|---|---|---|---|
| Автоматический выключатель | 32А — 40А, характеристика C | Защита от КЗ и перегрузок | Выбирать проверенные бренды (ABB, Schneider) |
| УЗО / Диф. автомат | 30мА — 100мА, Тип A или B | Защита человека от удара током | Тип AC запрещен для ЭЗС |
| Реле напряжения | Диапазон 190-250В | Защита электроники авто от скачков | Спасает инвертор машины при обрыве нуля |
| Шина заземления | Медь, сечение от 6 мм² | Сбор всех защитных проводников | Должна иметь надежный контакт с контуром |
| Клеммники WAGO/винтовые | На соответствующий ток | Соединение проводов | Только качественные зажимы, никаких скруток |
Организация заземления для зарядных станций
Без качественного заземления большинство современных зарядных станций просто не начнут подачу тока — сработает внутренняя система безопасности автомобиля. Согласно ПУЭ, наиболее подходящими являются системы TN-S или TN-C-S. В таких схемах защитный провод (PE) идет отдельной жилой от щитка до самой станции.
Если в доме заземления нет, придется бить свой контур. Я обычно использую три стальных уголка, забитых на 2.5 метра в землю с интервалом 1 метр. Важно проверить сопротивление контура мультиметром или специальным прибором — оно должно быть не выше 4-10 Ом.
Подготовка к началу монтажных работ
Первым делом я проверяю состояние электрощитка. Часто бывает, что вводной кабель в дом слишком тонкий и не выдержит дополнительную нагрузку в 7 кВт. В таком случае придется менять ввод или ограничивать мощность зарядки в настройках станции.
Я однажды столкнулся с тем, что в старом щитке просто не было места под новый автомат. Пришлось заменить весь модуль на более компактный, чтобы всё влезло и не было перегрева из-за тесноты. Также проверяю наличие свободного места в кабельных каналах, чтобы новые провода не пережали старые.
Пошаговый процесс установки проводки
Для работы потребуется определенный набор инструментов. Я подготовил список того, что точно понадобится.
- Перфоратор с бурами 6 и 8 мм
- Штроборез или болгарка (если прокладка скрытая)
- Стриппер для зачистки изоляции
- Кримпер для обжима наконечников
- Мультиметр с функцией прозвонки
- Набор отверток (шлиц и крест)
- Уровень строительный
- Электрический миксер (если стены штукатурятся)
- Полное отключение питания в вводном щите (10 мин).
- Разметка трассы от щитка до места установки ЭЗС (30 мин).
- Бурение отверстий и монтаж гофры или труб (2-4 часа).
- Протяжка кабеля ВВГнг-LS через трубы (1 час).
- Монтаж распределительной коробки или прямое подключение к щиту (1 час).
- Установка автоматического выключателя и УЗО в щиток (40 мин).
- Подключение фазного, нулевого и заземляющего проводов к автоматам (30 мин).

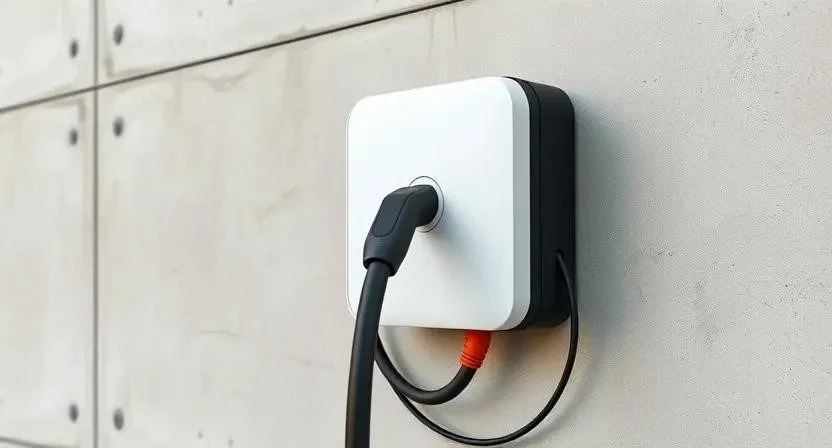

- Монтаж корпуса зарядной станции на стену с помощью дюбелей (40 мин).
- Подключение кабеля к клеммам станции с использованием наконечников (30 мин).
- Проверка целостности цепи и заземления мультиметром (20 мин).
- Подача напряжения и проверка работы УЗО кнопкой «Тест» (10 мин).
- Тестовый запуск зарядки автомобиля на минимальной мощности (20 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 1 час | Минимизация изгибов кабеля |
| Прокладка кабеля | 4-6 часов | Использование только негорючей гофры |
| Сборка защиты в щите | 2 часа | Соблюдение порядка: Автомат -> УЗО |
| Монтаж станции | 1.5 часа | Проверка уровня по горизонтали |
| Тестирование | 1 час | Замер напряжения под нагрузкой |
Нормы, стандарты и законодательство
Все работы должны выполняться в соответствии с ПУЭ (Правила устройства электроустановок) и ГОСТ Р. Основное требование — разделение функций защитного и рабочего нулевого проводников. Категорически запрещено объединять их в одной точке после вводного устройства (запрет на создание системы TN-C в конечных цепях).
Также стоит обратить внимание на требования пожарной безопасности: кабель не должен касаться горючих материалов без защиты, а все соединения должны быть герметичны, особенно если станция стоит в неотапливаемом гараже с высокой влажностью.
Распространенные ошибки при монтаже
Новички часто пытаются сэкономить на кабеле, используя сечение 2.5 мм² для мощных станций. Это приводит к тому, что провод греется, изоляция плавится, и в итоге происходит короткое замыкание.
Видел случай, когда поставили кабель 2.5 мм² на станцию 7 кВт. Через неделю изоляция начала плавиться в месте самого сильного изгиба. Хорошо, что заметили вовремя, иначе гараж мог сгореть за считанные минуты.
- Отсутствие УЗО или использование дешевого типа AC.
- Игнорирование заземления («заземление на батарею»).
- Использование скруток вместо клеммников или сварки.
- Слишком сильный изгиб кабеля при вводе в станцию.
- Несоответствие номинала автомата сечению провода.
- Прокладка кабеля рядом с трубами отопления.
Смета на материалы и электромонтаж
Стоимость зависит от выбранного сегмента оборудования. Бюджетный вариант предполагает использование качественных, но недорогих брендов, премиум — топовых серий с расширенной защитой.
| Материал/Работа | Кол-во (на 15м) | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3×6 | 17 м | 180 руб/м | 3 060 |
| УЗО тип A (40А) | 1 шт | 3 500 руб | 3 500 |
| Автомат (32А) | 1 шт | 800 руб | 800 |
| Гофра ПНД 20мм | 17 м | 40 руб/м | 680 |
| Расходники (дюбеля, наконечники) | 1 компл | 1 000 руб | 1 000 |
| Работа электрика | — | от 7 000 руб | 7 000 |
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Стоимость материалов | 9 040 руб | 9 040 руб | 0 руб |
| Стоимость работ | 0 руб | 7 000 — 15 000 руб | 7 000+ руб |
| Гарантия | Нет | 1-2 года | Риск поломки |
| ~9 000 руб | ~16 000 — 24 000 руб | ~7 000 — 15 000 руб |
Безопасная эксплуатация и уход
После монтажа важно регулярно проверять состояние контактов. Я всегда проверяю затяжку клемм раз в полгода. От вибраций или перепадов температуры контакты могут ослабнуть, что ведет к искрению и оплавлению пластика.
При работе с химией или при очистке станции используйте только сухую ветошь. Никогда не включайте зарядку, если заметили повреждение изоляции кабеля или если в розетку попала вода. Для защиты от внешней среды используйте специальные защитные кожухи (боксы) с рейтингом IP54 и выше.
Меры безопасности:
— Всегда используйте диэлектрические перчатки при работе в щитке.
— Обеспечьте проветривание помещения, если станция выделяет ощутимое тепло.
— Не используйте удлинители для зарядки электромобиля — только прямая линия.
Варианты подключения: однофазные и трехфазные сети
Однофазные станции (220В) проще в установке и подходят для большинства квартир и частных домов. Их мощность ограничена 7.4 кВт, чего достаточно для ночной зарядки. Трехфазные станции (380В) позволяют заряжать авто в 3 раза быстрее (до 22 кВт), но требуют специального ввода и более дорогого кабеля (5 жил вместо 3).
Для мощных зарядок обязательно ставится более серьезная система защиты, так как токи в каждой фазе могут быть значительными. Если ваш дом имеет ограниченный лимит мощности, рассмотрите вариант установки «умного» зарядного устройства, которое снижает ток зарядки, когда в доме работают другие приборы.
FAQ: Ответы на частые вопросы
1. Можно ли использовать обычный кабель 2.5 мм²?
Не рекомендуется для станций мощностью более 3.5 кВт. Для 7.4 кВт минимум — 4 мм², лучше 6 мм².
2. Обязательно ли ставить УЗО?
Да, это требование безопасности. Без УЗО риск поражения током при утечке в автомобиле возрастает в разы.
3. Что будет, если не сделать заземление?
Большинство ЭЗС выдаст ошибку «Ground Fault» и не начнет зарядку.
4. Какой тип УЗО выбрать?
Только тип A или B. Тип AC не видит утечки постоянного тока.
5. Можно ли подключить зарядку к существующей розетке в гараже?
Только если эта розетка имеет выделенную линию с подходящим сечением кабеля. Обычные «шлейфы» от других розеток сгорят.
6. Сколько времени занимает зарядка от 7.4 кВт?
В среднем от 8 до 12 часов до полного заряда большинства современных электрокаров.
7. Нужен ли отдельный автомат на зарядку?
Да, обязательно. Это позволит отключить только станцию, не обесточивая весь дом.
8. Можно ли прокладывать кабель в стене без гофры?
По нормам ПУЭ кабель должен быть защищен, особенно в местах возможных механических повреждений.
