Установка электрического щитка — это центральный этап разводки электросети в любом помещении. Обычно работа занимает от 6 до 10 часов, а стоимость базового комплекта материалов начинается от 5 000 рублей. Как установить встраиваемый электрощит в нишу: надежный монтаж требует точности и строгого соблюдения норм безопасности. Правильный подход гарантирует стабильную работу всей системы.
Особенности подготовки к работам
Эта задача требует базовых навыков электромонтажника и понимания принципов работы с электроинструментом. Сложность монтажа зависит от материала стен: в гипсокартоне работа идет быстро, а бетон требует больше усилий и времени. Оптимально проводить установку на этапе черновой отделки, когда стены еще не оштукатурены окончательно, но основные трассы кабелей уже проложены. Я рекомендую закладывать на этот процесс один полный рабочий день, чтобы не спешить с подключением.
Комплектация для монтажа
Для качественного результата потребуется набор материалов, которые обеспечат надежную фиксацию и электробезопасность. Важно выбирать компоненты, соответствующие ГОСТ и ПУЭ.
- Встраиваемый распределительный щит (корпус)
- Кабель ВВГнг-ЛС (разного сечения под разные нагрузки)
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- DIN-рейки и соединительные шины (ноль, заземление)
- Крепежные элементы (дюбели, саморезы)
- Гипсовая штукатурка или алебастр для фиксации
- Изолента или термоусадочные трубки
| Материал | Количество | Расход на ед. | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Щит встраиваемый | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автоматы | 6-12 шт. | 1 шт. | 300 руб. | 3 600 руб. |
| Кабель ВВГнг-ЛС 3х2.5 | 1 бухта | по проекту | 1 200 руб/10м | 2 400 руб. |
| Штукатурка гипсовая | 1 мешок | 1.5 кг/м2 | 500 руб. | 500 руб. |
| Расходники (дюбели, клеммы) | 1 комплект | — | 800 руб. | 800 руб. |

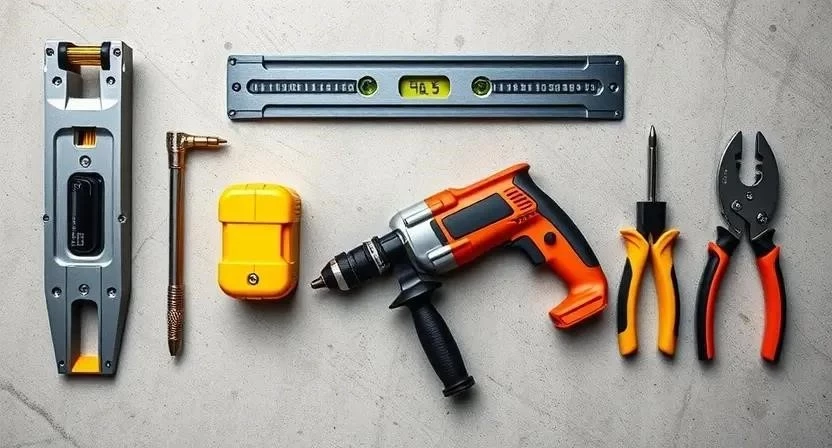

Инструментарий мастера
Правильный инструмент сокращает время работы вдвое и избавляет от лишнего мусора. Если чего-то из списка нет, проще взять в аренду профессиональный перфоратор, чем мучиться с дешевым бытовым вариантом.
- Перфоратор — для создания ниши в бетоне или кирпиче
- Строительный уровень — контроль геометрии и горизонтали
- Набор отверток (крестовая, плоская) — монтаж оборудования
- Стриппер — быстрая и чистая зачистка изоляции кабеля
- Пассатижи и кусачки — обрезка и формирование жил
- Индикаторная отвертка или мультиметр — проверка фазы и напряжения
- Кисть или валик — для нанесения грунтовки
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Штробление и выемка ниши | Обязательно | 5 000 — 15 000 руб. |
| Уровень (60 см) | Выравнивание корпуса | Обязательно | 800 — 2 000 руб. |
| Стриппер | Снятие изоляции | Желательно | 1 000 — 3 000 руб. |
| Мультиметр | Проверка цепей | Обязательно | 1 500 — 4 000 руб. |
| Набор отверток | Затяжка клемм | Обязательно | 1 200 — 3 000 руб. |
Организация рабочего пространства
Перед началом работы зону монтажа нужно полностью освободить от мебели и лишних вещей. Я всегда застилаю пол плотной полиэтиленовой пленкой, так как бетонная пыль проникает повсюду и очень плохо вымывается. Стены вокруг будущей ниши также стоит прикрыть. Заранее подготовьте строительный мешок или контейнер для выноса мусора, чтобы не забивать проходы обломками кирпича и бетона.
Работа с основанием стены
Разметка ниши выполняется с учетом размеров корпуса щита плюс 1-2 см запаса с каждой стороны. Поверхность очищают от пыли, затем наносят грунтовку глубокого проникновения в два слоя. Это нужно для того, чтобы штукатурка при фиксации щита прилипла намертво. Проверяю глубину отверстия тщательно: если она будет меньше, щит будет выпирать, и лицевая панель не закроется плотно. Однажды я забыл проверить глубину ниши перед закупкой щита и в итоге потратил лишний час, выбивая бетон, чтобы корпус сел плотно.
Технология установки по этапам
Процесс монтажа требует последовательности. Нельзя перепрыгивать через этапы, иначе придется все переделывать.
- Разметка места установки. Отмечаю границы щита на стене с помощью уровня и карандаша. (30 мин)
- Штробление и создание ниши. Выбиваю отверстие перфоратором, соблюдая границы. (2-3 часа)

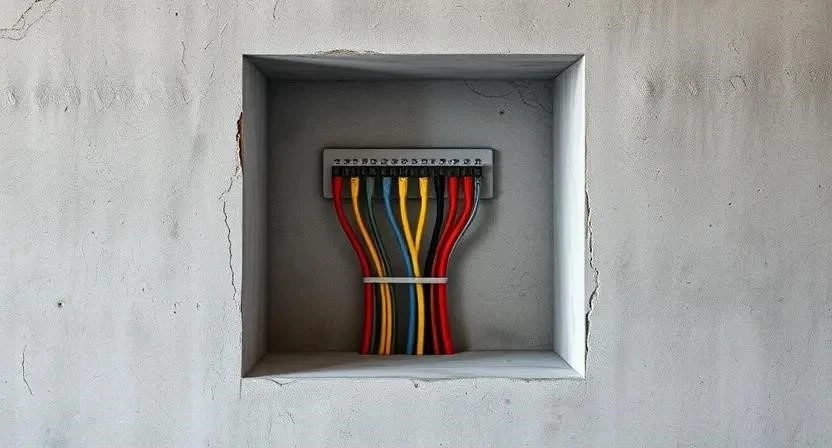

- Прокладка кабельных линий. Завожу все кабели в нишу через гофру, оставляя запас 15-20 см. (1.5 часа)

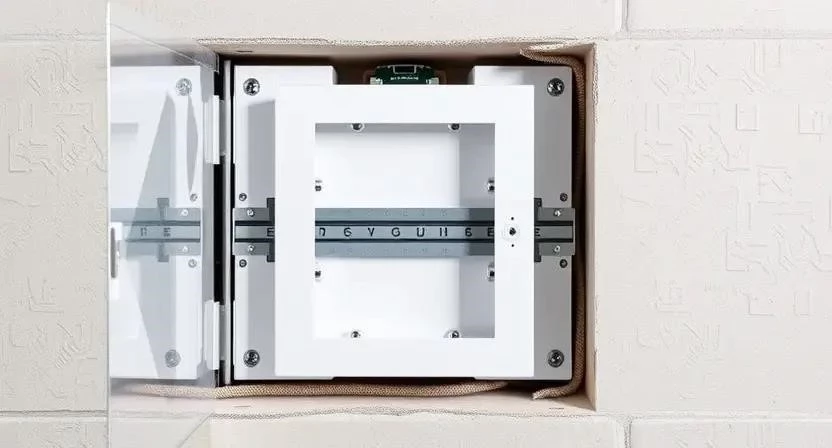

- Фиксация корпуса щита. Вставляю бокс в нишу, проверяя плотность прилегания. (30 мин)
- Выравнивание по уровню. Регулирую положение щита, чтобы он стоял строго вертикально. (20 мин)
- Подключение заземления и ввода. Подсоединяю главный вводной кабель к шинам. (40 мин)

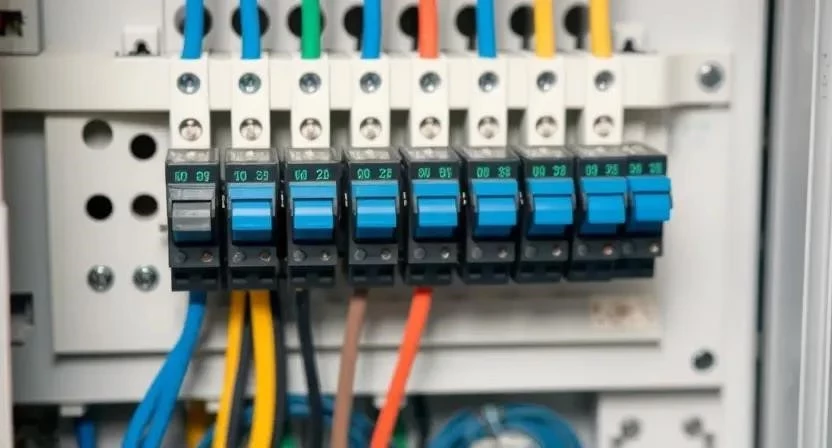

- Установка автоматов на DIN-рейку. Распределяю модули по нагрузкам. (1 час)
- Подключение потребителей. Зажимаю жилы кабелей в клеммах автоматов. (1.5 часа)
- Финальная фиксация. Заполняю зазоры между стеной и щитом гипсовой смесью. (40 мин)
- Проверка работоспособности. Подаю напряжение, проверяю работу каждого автомата. (30 мин)
- Установка дверцы и лицевой панели. Монтирую внешнюю часть после высыхания раствора. (20 мин)
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и ниша | 3 часа | Соблюдение геометрии |
| Прокладка кабеля | 1.5 часа | Маркировка каждого провода |
| Монтаж оборудования | 2.5 часа | Протяжка всех винтов |
| Фиксация и отделка | 1 час | Использование уровня |
| Тестирование | 0.5 часа | Замер напряжения |
Я всегда использую уровень дважды: при разметке и при окончательной фиксации, чтобы дверца не открывалась сама по себе из-за перекоса. Важно помнить, что все провода должны быть аккуратно уложены по бокам корпуса, чтобы не мешать закрытию панели.
Технические тонкости и условия
При работе с растворами важно следить за влажностью в помещении. Если в комнате слишком жарко, гипсовая смесь высохнет мгновенно, и щит может сместиться. Оптимальная температура для монтажа — от +15 до +25 градусов. Время полного высыхания штукатурки вокруг щита составляет от 12 до 24 часов. Не рекомендую сразу приступать к чистовой отделке стен, дайте раствору «отдать» влагу, иначе вокруг щитка появятся трещины.
Типичные промахи новичков
Ошибки в электрике стоят дорого, иногда — слишком дорого. Чтобы избежать проблем, обратите внимание на следующие моменты:
- Неправильный размер ниши. Слишком узкое отверстие не дает установить щит, а слишком широкое — затрудняет фиксацию.
- Перекос корпуса. Щит установлен «на глаз», из-за чего дверца закрывается с трудом или неплотно.
- Недостаток жил в кабеле. Забыли проложить жилу заземления, что нарушает нормы безопасности.
- Игнорирование ПУЭ. Слишком тесная компоновка автоматов без зазоров для охлаждения.
- Слабая затяжка клемм. Плохой контакт приводит к нагреву провода и возможному возгоранию.
Финансовая сторона вопроса
Стоимость монтажа зависит от того, кто выполняет работу. Самостоятельный труд экономит деньги, но требует времени и наличия инструмента. Я сэкономил около 7 000 рублей, выполнив штробление и создание ниши самостоятельно, хотя физически это было довольно тяжело.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 7 000 | 7 000 | 0 |
| Работа по нише | 0 | 3 000 | 3 000 |
| Электромонтаж | 0 | 5 000 | 5 000 |
| 7 000 | 15 000 | 8 000 |
Эксплуатация и обслуживание
После завершения монтажа щиток не стоит оставлять без внимания. Раз в полгода я рекомендую проверять затяжку винтовых соединений на автоматах, так как от перепадов температур металл может «гулять», и контакт ослабнет. Срок службы качественных модулей составляет 10-15 лет. Ревизию системы стоит проводить при любом изменении нагрузки в доме, например, при установке мощного кондиционера или электроплиты.
Другие способы размещения щитка
Если стена слишком тонкая или материал не позволяет сделать нишу, можно использовать навесной щит. Он монтируется прямо на поверхность стены, что упрощает доступ, но портит эстетику интерьера. Также существуют специализированные металлические шкафы, которые встраиваются в стены из гипсокартона с помощью усиленных профилей. Для деревянных домов рекомендую использовать негорючие короба с дополнительной изоляцией.
Ответы на частые вопросы
Можно ли ставить щит в ванной?
Категорически нет. Влажность приведет к коррозии контактов и может вызвать короткое замыкание. Только в сухих помещениях.
Как выбрать глубину ниши?
Замерьте глубину корпуса щита и прибавьте к ней 10 мм для свободного хода и слоя раствора.
Чем крепить щит в гипсокартоне?
Используйте специальные усилители из профиля или дюбели-бабочки, но лучше всего фиксировать щит к закладным.
Нужна ли дополнительная изоляция?
Если стена холодная (внешняя), стоит проложить слой пенофола, чтобы внутри щитка не выпадал конденсат.
Какой кабель использовать для ввода?
Обычно это ВВГнг-ЛС сечением 3х6 или 3х10 мм2, в зависимости от выделенной мощности.
Можно ли ставить автоматы разных брендов?
Технически можно, но лучше использовать одну серию одного производителя для идеальной совместимости на DIN-рейке.
Что делать, если ниша получилась слишком большой?
Зазоры заполняются гипсовой штукатуркой или алебастром до полного выравнивания с плоскостью стены.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и защитные очки. При штроблении бетона респиратор обязателен, чтобы не надышаться пылью. Перед любым касанием проводов проверяйте отсутствие напряжения индикатором. Никогда не работайте под напряжением!
