Обеспечение электробезопасности в частном доме начинается с правильного подбора защитных устройств в щитке. Ошибка в выборе может привести к выгоранию проводки или удару током при касании корпуса прибора. Средняя стоимость базового комплекта защиты на одну группу составляет от 800 до 2500 рублей, а монтаж занимает около двух часов. Решая, поставить УЗО или дифавтомат: что выбрать для защиты электропроводки, нужно учитывать тип нагрузки и бюджет. Я всегда опираюсь на расчеты токов утечки перед покупкой оборудования.
Основы защиты электросети
Устройство защитного отключения (УЗО) создано для одной главной цели — спасения человека от поражения электрическим током. Этот прибор следит за балансом тока между фазным и нулевым проводниками. Если часть тока «уходит» через тело человека в землю, механизм мгновенно разрывает цепь. Популярность таких устройств в жилых помещениях объясняется жесткими требованиями ПУЭ к безопасности ванных комнат и кухонь.

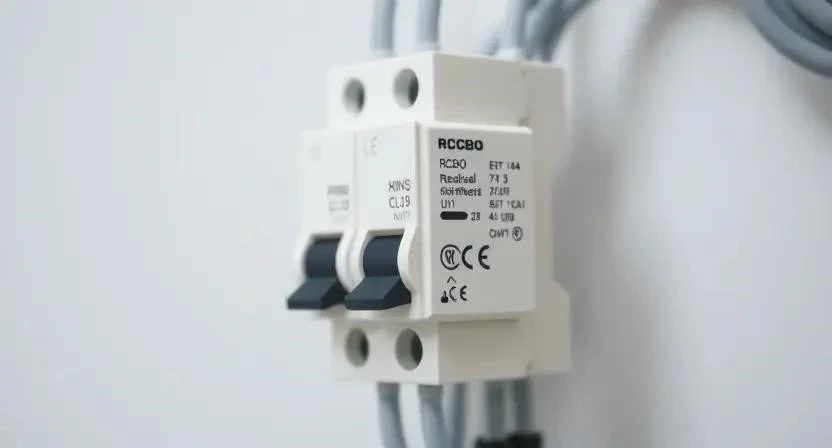

Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции УЗО и обычного автоматического выключателя. Он защищает не только людей, но и сами кабели от перегрузки или короткого замыкания. В коммерческих объектах такие модули используют чаще из-за экономии места в огромных щитах. Я заметил, что многие новички путают эти приборы, считая их взаимозаменяемыми, хотя задачи у них разные.
Технические параметры и принципы работы
Работа УЗО основана на сравнении токов. Если разница между входящим и выходящим током превышает установленный порог, срабатывает расцепитель. Важно понимать, что само по себе УЗО не видит короткого замыкания. Для этого в паре с ним обязательно ставится обычный автомат.
Дифавтомат работает сложнее. Внутри него стоят два независимых механизма: один реагирует на дифференциальный ток (утечку), другой — на тепловой или электромагнитный всплеск при перегрузке. Это делает его универсальным солдатом в электрощите. Номинальный ток определяет максимальную нагрузку, которую выдержит устройство, а ток утечки (обычно 10, 30 или 100 мА) определяет чувствительность к «протечке» электричества.
| Параметр | УЗО | Дифавтомат | Что это значит |
|---|---|---|---|
| Защита от удара током | Есть | Есть | Разрыв цепи при утечке |
| Защита от КЗ | Нет | Есть | Предотвращение пожара при замыкании |
| Защита от перегрузки | Нет | Есть | Отсечка при слишком мощном приборе |
| Сложность конструкции | Низкая | Высокая | Количество внутренних механизмов |
| Количество модулей | 1-2 модуля | 1-2 модуля | Ширина на DIN-рейке |

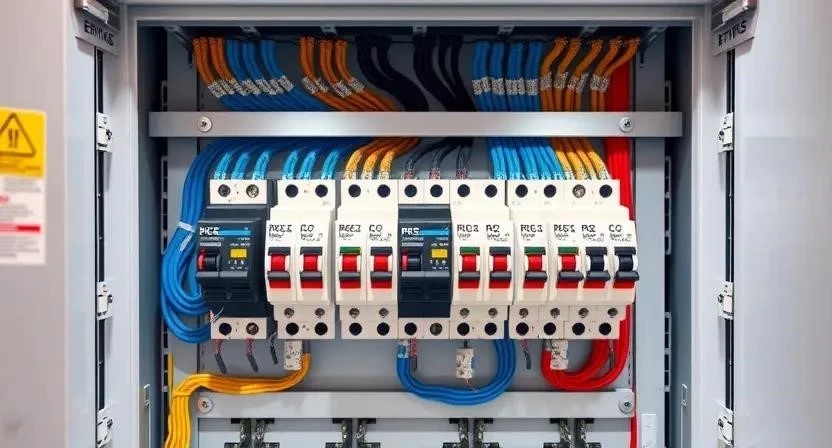

Особенности установки в электрощите
Монтаж обоих устройств требует строгого соблюдения схемы. Главное правило: фаза и ноль должны проходить через прибор. Если вы соедините ноль в обход УЗО, оно просто не сработает. Я один раз установил УЗО без полноценного заземления в старом доме, и прибор начал срабатывать хаотично из-за естественных утечек изоляции старого кабеля. Это был ценный урок.
Необходимые материалы и инструменты:
- DIN-рейка (стандартная) — 1 шт.
- Кабель ВВГнг-Ls 3х2.5 мм² — расход зависит от длины трассы
- Наконечники НШВИ — 10-20 шт.
- Отвертка изолированная (PH2/PZ2) — обязательно
- Стриппер для зачистки изоляции — желательно
- Индикаторная отвертка или мультиметр — обязательно
- Кримпер для обжима наконечников — желательно
- Фонарь налобный — для удобства работы в щитке
Пошаговая инструкция по монтажу:
- Полное обесточивание сети и проверка отсутствия напряжения тестером (5 мин).
- Установка устройства на DIN-рейку и защелкивание фиксатора (2 мин).
- Зачистка концов фазного и нулевого проводов на 10-12 мм (5 мин).
- Обжим проводов наконечниками для лучшего контакта (5 мин).
- Подключение фазного провода к верхнему контакту «L» (3 мин).
- Подключение нулевого провода к верхнему контакту «N» (3 мин).
- Протяжка всех винтовых зажимов с усилием, чтобы не было нагрева (5 мин).
- Подача напряжения на щиток (2 мин).
- Нажатие кнопки «Тест» для проверки работоспособности (1 мин).
Меры безопасности: Работайте только в диэлектрических перчатках. Используйте инструменты с изоляцией до 1000В. При работе с химическими очистителями контактов обеспечьте проветривание помещения. Никогда не пробуйте «на ощупь» исправность кабеля под напряжением.
Срок службы и правила использования
Качественные устройства от ABB или Schneider Electric служат десятилетиями. Однако механизм расцепителя может «закиснуть» от времени или пыли. Именно поэтому на каждом корпусе есть кнопка «Тест». Я рекомендую нажимать ее раз в месяц. Если при нажатии рычаг не упал вниз — прибор под замену, он больше не защищает вашу жизнь.
Устойчивость к перепадам напряжения у дифавтоматов выше, так как они рассчитаны на резкие скачки тока при коротких замыканиях. УЗО более чувствительно к качеству контактов. Плохой зажим провода приведет к нагреву корпуса, что со временем расплавит пластик и выведет модуль из строя.
Габариты и маркировка устройств
Оба прибора крепятся на стандартную DIN-рейку. Дифавтомат обычно занимает столько же места, сколько одно УЗО, но заменяет собой связку «автомат + УЗО». Это критично, когда щиток маленький, а групп света и розеток много. Маркировка на корпусе содержит всю необходимую информацию для мастера.
Основные обозначения на корпусе:
- In — номинальный ток (например, 16А или 25А)
- IΔn — ток утечки, при котором сработает защита (10, 30 мА)
- Un — номинальное напряжение сети (230В)
- L — вход фазного проводника
- N — вход нулевого проводника
- B, C, D — характеристика расцепителя (тип срабатывания)
- IP20 — степень защиты от пыли и влаги
- Марка производителя (например, IEK или ABB)
- Символ «Тест» — кнопка проверки
Финансовый расчет и затраты
При планировании бюджета важно считать не стоимость одного модуля, а стоимость всей защитной линии. Установка одного дифавтомата обходится дороже, чем одного УЗО. Но если добавить к УЗО автоматический выключатель, сумма становится сопоставимой. Я столкнулся с тем, что клиенты пытались сэкономить, покупая безымянные китайские дифавтоматы, но через полгода те начали «гудеть» и ложно срабатывать.
| Вариант защиты | Стоимость прибора (средняя) | Место в щитке | Стоимость монтажа | |
|---|---|---|---|---|
| УЗО (IEK) + Автомат | 800 руб. | 2 модуля | 500 руб. | 1300 руб. |
| УЗО (Schneider) + Автомат | 1800 руб. | 2 модуля | 500 руб. | 2300 руб. |
| Дифавтомат (IEK) | 1100 руб. | 1 модуль | 400 руб. | 1500 руб. |
| Дифавтомат (ABB) | 2800 руб. | 1 модуль | 400 руб. | 3200 руб. |
| Своими руками (IEK) | 800 руб. | 2 модуля | 0 руб. | 800 руб. |
Сравнение преимуществ и недостатков
Выбор между этими устройствами всегда зависит от конкретной схемы щитка. Если вы хотите защитить сразу пять групп розеток одним прибором, ставьте общее УЗО и пять отдельных автоматов. Если же вам нужна максимальная селективность (чтобы при утечке в одной розетке не гас весь дом), то на каждую линию ставится отдельный дифавтомат.
| Критерий | УЗО (в паре с автоматом) | Дифавтомат | |
|---|---|---|---|
| Цена за линию | Дешевле | Дороже | УЗО выгоднее для групп |
| Компактность | Занимает больше места | Очень компактен | Дифавтомат экономит место |
| Диагностика | Проще найти причину | Сложнее (смешанные функции) | УЗО удобнее в ремонте |
| Надежность | Высокая (раздельные функции) | Высокая | Паритет |
| Сложность подбора | Нужно два разных номинала | Один прибор — все параметры | Дифавтомат проще купить |
Подбор защиты под конкретные задачи
В разных зонах дома требования к электробезопасности различаются. Влажные помещения требуют максимальной чувствительности. Я рекомендую использовать ток утечки 10 мА для ванн и 30 мА для жилых комнат. Для уличного освещения лучше ставить отдельные дифавтоматы, так как конденсат в светильниках часто вызывает ложные срабатывания, которые не должны отключать свет во всем доме.
Рекомендуемые зоны установки:
- Ванная комната — только дифавтомат или УЗО 10 мА
- Кухонная зона (розетки фартука) — УЗО или дифавтомат 30 мА
- Детская комната — дифавтомат для каждой группы розеток
- Уличные розетки/беседка — отдельный дифавтомат 30 мА
- Стиральная и посудомоечная машины — индивидуальный дифавтомат
- Гараж/Мастерская — УЗО на группу + автоматы
- Котельная (насосы, котлы) — дифавтомат с высокой помехоустойчивостью
- Общий ввод в дом — общее УЗО (противопожарное) 100-300 мА
| Помещение | Рекомендуемое устройство | Ток утечки | Причина выбора |
|---|---|---|---|
| Ванная | Дифавтомат | 10 мА | Высокий риск удара током |
| Кухня | УЗО + Автомат | 30 мА | Много мощных приборов |
| Спальня | УЗО + Автомат | 30 мА | Стандартная защита |
| Улица | Дифавтомат | 30 мА | Изоляция от влаги и сырости |
| Подвал | Дифавтомат | 30 мА | Повышенная влажность |
Практические советы и разбор ошибок
Опытные электромонтажники знают, что идеальный щит — это когда при аварии отключается только проблемный участок. Самая грубая ошибка — поставить одно мощное УЗО на весь дом. Я помню случай, когда у клиента из-за одной старой лампы в сарае вырубался свет во всей квартире, включая холодильник и компьютер. Это дико раздражает жильцов.
Типичные ошибки новичков:
- Установка УЗО без автоматического выключателя (риск пожара при КЗ).
- Перепутывание фазы и нуля на входе в прибор.
- Использование слишком чувствительного УЗО (10 мА) на линии с множеством розеток (постоянные ложные срабатывания).
- Игнорирование кнопки «Тест» в течение нескольких лет.
- Подключение заземляющего провода к нулевой шине внутри УЗО.
- Выбор номинального тока ниже, чем сечение кабеля может выдержать.
Мой лайфхак: всегда подписывайте каждый модуль в щитке. Через год вы забудете, какой дифавтомат отвечает за розетку в коридоре, а какой за свет в туалете. Используйте самоклеящиеся бирки или маркер с перманентными чернилами.
Ответы на частые вопросы
Может ли УЗО полностью заменить автоматический выключатель?
Нет. УЗО защищает только от утечки тока (удара током), но оно абсолютно бессильно при коротком замыкании или перегрузке сети. Без автомата УЗО может просто сгореть при замыкании.
Почему постоянно выбивает УЗО или дифавтомат?
Скорее всего, в сети есть утечка. Это может быть поврежденный кабель, пробитый ТЭН в бойлере или стиральной машине, либо высокая влажность в распределительных коробках.
Как правильно подобрать номинал тока?
Номинальный ток устройства должен быть равен или больше номинала автомата, который стоит перед ним. Если автомат на 16А, то УЗО должно быть минимум на 16А, а лучше на 25А, чтобы оно не перегрелось.
Что лучше: одно общее УЗО или много маленьких дифавтоматов?
С точки зрения комфорта — дифавтоматы. При поломке одного прибора остальные продолжат работать. С точки зрения цены — одно УЗО на группу автоматов.
Нужно ли заземление для работы УЗО?
УЗО будет работать и без заземления, отключая питание при утечке на человека. Однако с заземлением прибор сработает быстрее и надежнее, так как ток утечки пойдет по проводу, а не через ваше тело.
Чем отличается тип A от типа AC в УЗО?
Тип AC реагирует только на переменный ток. Тип A реагирует и на переменный, и на пульсирующий постоянный ток, который часто выдают современные блоки питания компьютеров и стиральных машин.
Можно ли ставить дифавтомат в серию с другим дифавтоматом?
Можно, но это бессмысленно и может привести к конфликту расцепителей. Лучше использовать схему: общее противопожарное УЗО на вводе и селективные дифавтоматы на линиях.
