Организация электрики на стройке — это всегда риск и большая ответственность. Ошибка в расчетах или дешевый кабель могут привести к короткому замыканию, пожару или удару током. В среднем, монтаж базовой сети на небольшом объекте занимает от 2 до 5 дней, а стоимость материалов начинается от 15 000 рублей. Чтобы всё работало надежно, временная проводка на стройплощадке: правила монтажа и нормы безопасности должны соблюдаться неукоснительно.
Основы подготовки к работам
Сначала я всегда оцениваю общую мощность всего оборудования. Нужно сложить киловатты бетономешалки, отрезного станка, освещения и электроинструмента, добавив запас в 20%. Без этого сеть будет постоянно «выбивать» из-за перегрузки. Обязательно изучаю требования ПУЭ, так как технадзор не примет объект с нарушениями. Также проверяю наличие допусков по электробезопасности у тех, кто будет работать с фазой. Обычно на планирование и расчеты уходит около 4-6 часов.
Что купить для монтажа

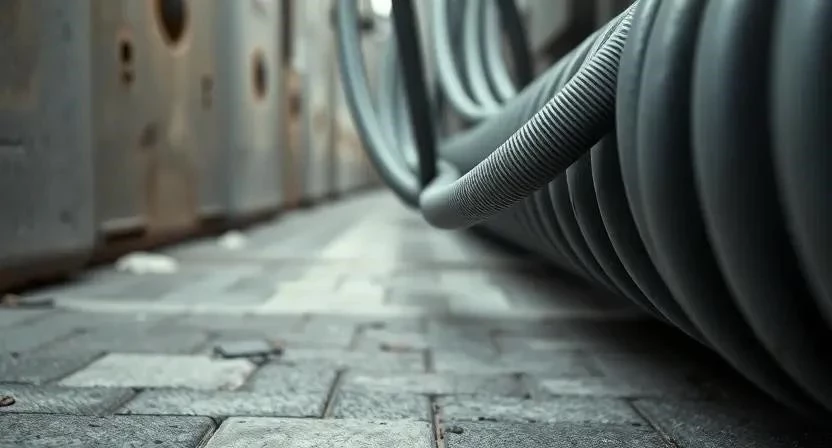

Выбираю только кабель ВВГнг, так как он не поддерживает горение. Для магистральных линий беру сечение 3х4 мм², а для конечных потребителей — 3х2,5 мм². Обязательно ставлю УЗО (устройство защитного отключения), потому что на стройке высокая влажность, и без него риск погибнуть от тока возрастает в разы. Для защиты проводов использую гофру ПНД или кабель-каналы в местах прохода людей.
Список основных материалов:
- Кабель ВВГнг 3х4 (магистраль) — 50 м
- Кабель ВВГнг 3х2,5 (розетки) — 100 м
- Автоматические выключатели (16А, 25А) — 5 шт.
- УЗО (30мА) — 2 шт.
- Распределительный щит пластиковый IP65 — 1 шт.
- Заземляющие стержни (сталь/медь) — 3 шт.
- Гофра ПНД 20 мм — 30 м
- Наконечники НШВИ и зажимы — 1 комплект
| Материал | Сечение/Тип | Расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг | 3х2,5 мм² | 10-15 м | 80 руб/м | 8 000 руб |
| Автомат | 16 Ампер | 1 шт | 350 руб | 1 750 руб |
| УЗО | 25А/30мА | 1 шт | 1 200 руб | 2 400 руб |
| Щит IP65 | на 12 модулей | 1 шт | 2 500 руб | 2 500 руб |
| Стержень заземления | 1,5 м | 3 шт | 900 руб | 2 700 руб |
Инструментарий электрика

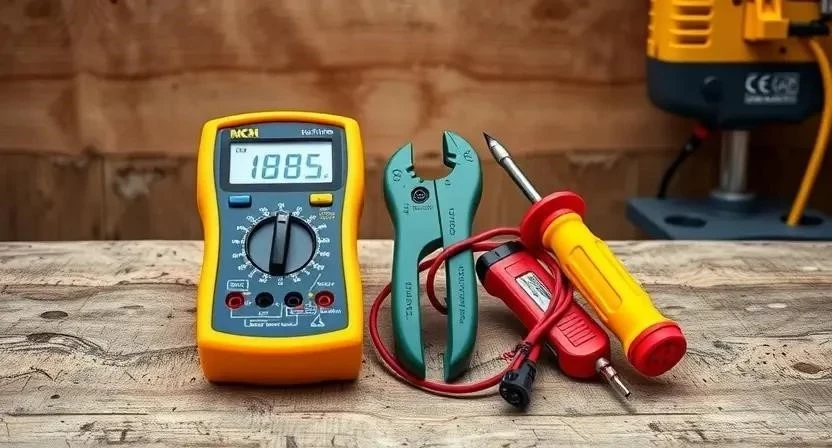

Пользуюсь только проверенным инструментом. Стрипперы позволяют зачистить изоляцию за секунду, не повреждая жилу, что критично для надежного контакта. Мультиметр использую для проверки фазировки и целостности цепи. Если бюджет ограничен, пресс-клещи можно взять в аренду, но для качественного обжима наконечников они необходимы. Не забываю про средства индивидуальной защиты: диэлектрические перчатки и очки.
| Инструмент | Назначение | Статус | Ориентир цены |
|---|---|---|---|
| Стриппер | Снятие изоляции | Обязательно | 1 500 руб |
| Мультиметр | Замер напряжения/сопротивления | Обязательно | 2 000 руб |
| Пресс-клещи | Обжим наконечников | Желательно | 3 000 руб |
| Перфоратор | Крепление щитов и опор | Обязательно | 6 000 руб |
| Набор отверток | Монтаж автоматов | Обязательно | 1 200 руб |
Организация пространства
Определяю точки подключения так, чтобы кабель не пересекал основные пути движения техники. Планирую трассы вдоль стен или по верхнему краю перекрытий. Организую зоны безопасности вокруг щитов — там не должно быть горючих материалов или луж. Перед началом монтажа я всегда приказываю вынести весь строительный мусор, чтобы не споткнуться и не повредить кабель при прокладке.
Подготовка участков монтажа
Очищаю места крепления от пыли и грязи, чтобы дюбели сидели плотно. Устанавливаю деревянные или металлические опоры для подвеса кабеля на высоте не менее 3 метров в местах проезда транспорта. Особое внимание уделяю заземлению почвы: если земля слишком сухая или песчаная, забиваю стержни глубже или добавляю солевой раствор для улучшения проводимости. Размечаю места установки промежуточных щитов так, чтобы до любой розетки было не более 15 метров.
Этапы развертывания сети
Я выполняю монтаж строго по порядку, чтобы не пришлось переделывать работу. Один раз ошибся в фазировке — и половина инструмента может сгореть.
- Получение ТУ. Согласование мощности с энергосетями (1-3 дня).
- Установка главного щита. Монтаж корпуса IP65 на высоте 1,5 м от земли (4 часа).

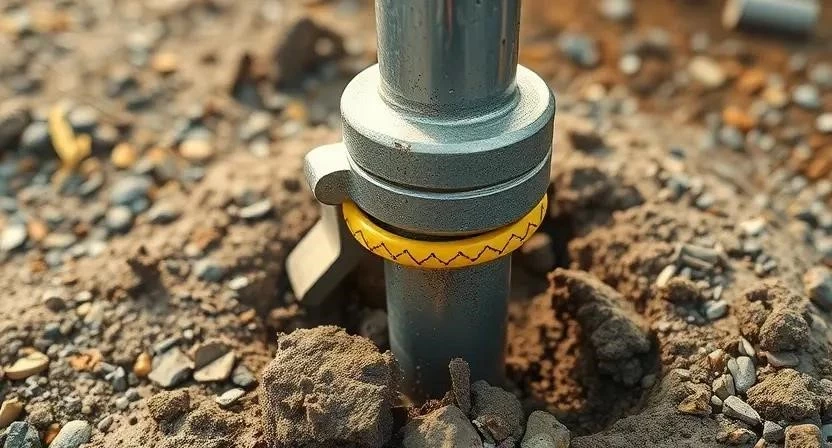

- Монтаж контура заземления. Забивка трех стержней треугольником с шагом 1 м (6 часов).
- Прокладка магистрального кабеля. Раскатка ВВГнг 3х4 в гофре по основным трассам (8 часов).
- Установка промежуточных щитков. Размещение малых боксов в разных зонах стройки (5 часов).
- Монтаж розеток и светильников. Установка влагозащищенных блоков (6 часов).

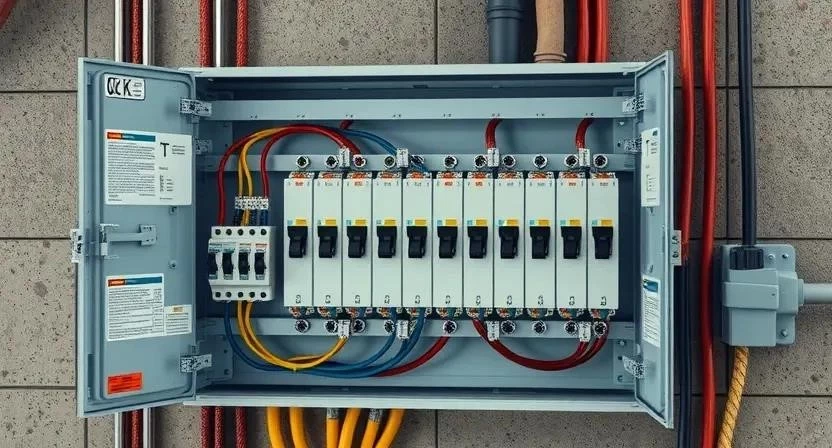

- Подключение автоматики и УЗО. Сборка схемы в щитах, установка защиты (4 часа).
- Проверка изоляции. Тестирование мегаомметром на отсутствие пробоев (3 часа).
- Тестовый запуск. Подача напряжения и проверка нагрузки (2 часа).
- Маркировка линий. Подпись каждого автомата в щитке для быстрого поиска (2 часа).
| Этап | Время | Особенности |
|---|---|---|
| Заземление | 6 часов | Проверка сопротивления контура |
| Магистраль | 8 часов | Использование опор и гофры |
| Сборка щитов | 8 часов | Обязательная установка УЗО |
| Подключение | 6 часов | Использование наконечников НШВИ |
| Тесты | 5 часов | Проверка фазировки и нагрузки |
Пример из опыта: Однажды на объекте в Подмосковье я обнаружил, что кабель проложили прямо по бетонной плите, где постоянно ездил вилочный погрузчик. Через два дня изоляция стерлась, и начались короткие замыкания. Пришлось всё переделывать, поднимая линию на кронштейны. Теперь я никогда не экономлю на высоте подвеса.
Важные технические нюансы
Помните, что высокая влажность и перепады температур делают изоляцию хрупкой. При морозах ниже -15°C обычный ПВХ-кабель может треснуть при изгибе, поэтому использую специальные морозостойкие марки. Защищаю кабель от механических повреждений стальными трубами в местах возможного удара. Соединения проводов делаю только в распределительных коробках с помощью клемм или сварки — скрутки на стройке запрещены. После затяжки винтов в автоматах я всегда жду час и подтягиваю их повторно, так как медь «плывет».
Типичные промахи новичков
Часто вижу, как люди пытаются сэкономить и делают опасные вещи. Я сам в начале пути однажды забыл поставить УЗО на линию освещения, и когда один из рабочих задел кабелем лужу, весь объект обесточило, а парня едва не ударило током.
- Отсутствие УЗО. Самая опасная ошибка, ведущая к смертям.
- Тонкие провода. Использование бытовых шнуров вместо кабеля ВВГнг (перегрев и пожар).
- Прокладка по земле. Кабель без гофры гниет и перетирается за месяц.
- Игнорирование заземления. Корпуса инструментов остаются под напряжением.
- Отсутствие маркировки. При аварии приходится гадать, какой автомат что выключает.
Расчет затрат на электрику
Стоимость зависит от площади объекта и количества точек. Если делать самому, экономия на работе составит около 30-50%, но риск ошибки возрастает. Профессиональный электрик берет деньги за гарантию безопасности.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Разница |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| Пусконаладка | 0 | 3 000 | 3 000 |
| Расходники (дюбели, стяжки) | 1 000 | 1 000 | 0 |
| 16 000 | 31 000 | 15 000 |
Пример из опыта: На одном из заказов владелец решил сэкономить и нанял «умельца» без допуска. Тот поставил автоматы на 32А на тонкий провод 1,5 мм². В итоге провод начал плавиться внутри стены. Я приехал, всё демонтировал и переделал по нормам. В итоге клиент заплатил дважды: сначала дилетанту, потом мне за исправление.
Обслуживание и демонтаж
Раз в две недели я провожу ревизию всех соединений. Проверяю, не разболтались ли контакты в щитках и не повреждена ли изоляция в местах прохода техники. Срок службы временной сети обычно ограничен сроком строительства, но при правильном уходе она выдерживает до 2 лет. При демонтаже аккуратно сматываю кабель, чтобы использовать его повторно на другом объекте, и обязательно отключаю питание на главном рубильнике.
Альтернативные способы электроснабжения
Если нет возможности подключиться к сети, рассматриваю другие варианты. Иногда это выходит дешевле, чем тянуть километры кабеля от ближайшего столба.
- Мобильные дизель-генераторы (для удаленных объектов).
- Бензиновые электростанции (для мелкого инструмента).
- Аккумуляторные системы питания (для освещения).
- Бескабельные решения с использованием мощных Power Station.
- Кабель КГ (гибкий) вместо ВВГнг для передвижных постов.
- Использование временных электрических столбов.
- Солнечные панели для зарядки мелкой техники.
- Аренда мобильных электрощитов.
Пример из опыта: На объекте в лесу мы использовали связку из мощного генератора и магистрального кабеля КГ. Это позволило нам не зависеть от местных сетей, которые постоянно «проседали» по напряжению до 180В, что убивало компрессоры.
Ответы на частые вопросы
- Какое сечение провода для бетономешалки? Используйте минимум 2,5 мм². Бетономешалка дает серьезную пусковую нагрузку, тонкий провод будет греться.
- Можно ли использовать бытовые удлинители? Категорически нет. Они не рассчитаны на стройку, быстро перетираются и не имеют должной защиты.
- Как часто проверять заземление? Раз в месяц или после сильных дождей/размыва почвы.
- Какие требования к освещению? Светильники должны быть в защитных плафонах (IP54 и выше), чтобы пыль и вода не вызвали замыкание.
- Сколько розеток нужно на зону? Рекомендую ставить блок из 3-4 розеток на каждые 10-15 метров рабочей зоны.
- Что делать, если выбивает УЗО? Отключить все приборы, найти поврежденный инструмент или перебитый кабель, только потом включать снова.
- Нужна ли гофра для кабеля в земле? Да, обязательно ПНД-труба, иначе кабель будет перебит лопатой или техникой.
Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и обувь на резиновой подошве. Никогда не работайте под напряжением — сначала рубильник в положение «Выкл». При использовании химии для очистки контактов обеспечьте проветривание. Если работаете на высоте с лестницы, зафиксируйте её и попросите напарника придержать. Помните: электричество не дает второго шанса.
