Выбор кабеля для электромонтажа в квартире определяет безопасность жилья на десятилетия. Ошибка в подборе марки провода может привести к перегреву сети или даже пожару. Стоимость качественного медного кабеля сечением 3х2.5 варьируется от 70 до 130 рублей за метр, а время полной замены проводки в однокомнатной квартире занимает около 5-7 рабочих дней. Чтобы понять, ВВГнг-LS или NYM что лучше, нужно разобрать конструкцию каждого изделия и условия их эксплуатации. Правильный выбор сэкономит деньги на монтаже и обеспечит надежную работу всей техники.
Особенности конструкции и назначение кабелей
ВВГнг-LS — это классический российский стандарт для внутренней проводки. Он состоит из медных жил, изоляции из ПВХ и внешней оболочки. Индекс «нг» означает, что кабель не поддерживает горение, а «LS» (Low Smoke) указывает на низкое выделение дыма при нагреве. Этот вариант стал самым популярным в СНГ из-за строгого соответствия ГОСТу и доступности.
NYM представляет собой европейский стандарт кабеля. Главное отличие заключается в наличии дополнительного заполняющего слоя из пластикового или резинового компаунда между жилами и внешней оболочкой. Это делает провод более круглым и упругим. В Европе его используют повсеместно, а в России он ценится за удобство монтажа и повышенную механическую прочность.
Технические параметры и сравнение материалов

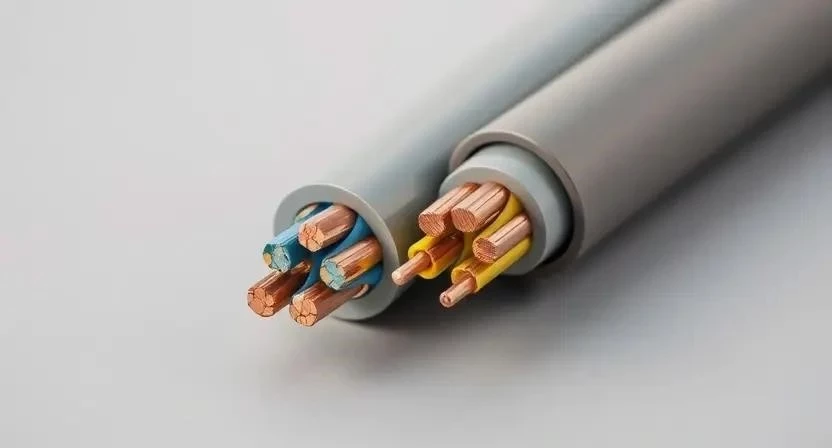

Разница между ВВГнг-LS и NYM кроется в слоях изоляции. ВВГнг-LS имеет более плотную внешнюю оболочку, которая плотно прилегает к изоляции жил. NYM за счет внутреннего наполнения лучше держит форму и меньше подвержен деформации при изгибах. Я заметил, что NYM гораздо легче затягивать в гофру на длинных участках, так как он меньше «пружинит» в обратную сторону.
Пожаробезопасность у обоих кабелей на высоком уровне, но ВВГнг-LS в условиях реального задымления считается чуть более безопасным для людей из-за меньшего количества токсичных выделений. Однако NYM обладает лучшими показателями по устойчивости к внешним механическим воздействиям.
| Характеристика | ВВГнг-LS | NYM | Что это означает для пользователя |
|---|---|---|---|
| Материал жил | Медь | Медь | Высокая проводимость, надежность |
| Заполнение (наполнитель) | Отсутствует | Есть (пластик/резина) | NYM легче гнуть и прокладывать |
| Горючесть | Не поддерживает (LS) | Не поддерживает | Безопасность при коротком замыкании |
| Количество слоев изоляции | 2 слоя | 3 слоя | NYM имеет повышенную защиту жил |
| Стойкость к изгибам | Средняя | Высокая | Меньше риск повреждения при монтаже |
Технология монтажа в жилых помещениях
Прокладка кабеля в стене требует точности. Для обоих типов используется штробление бетона или кирпича. Я всегда использую гофру ПВХ или ПНД при прокладке по потолку, чтобы защитить линию от перетирания. ВВГнг-LS из-за отсутствия наполнителя более плоский, поэтому он занимает меньше места в узких штробах.
Особое внимание стоит уделить зачистке жил. У NYM оболочка снимается легче, но внутренний наполнитель иногда приходится вырезать или вытягивать, что добавляет лишнюю минуту к каждой коробке. ВВГнг-LS зачищается быстрее, но требует осторожности, чтобы не повредить изоляцию самих жил острым ножом.
Необходимые инструменты для электромонтажа:
- Штроборез с пылесосом (для чистоты работ)
- Перфоратор с алмазными коронками
- Стриппер для зачистки изоляции (обязательно)
- Бокорезы или кусачки
- Уровень строительный
- Диэлектрический индикатор напряжения
- Изолента или термоусадочные трубки
- Маркер для разметки трасс
Пошаговый процесс прокладки проводки:
- Разметка точек расположения розеток и выключателей (1-2 часа).
- Штробление стен под кабель с соблюдением вертикалей (4-8 часов).
- Прочистка штроб от строительного мусора и пыли (1 час).
- Грунтование поверхности для лучшего сцепления со штукатуркой (1 час).
- Укладка кабеля в штробы с фиксацией клипсами или гипсовым раствором (6-10 часов).
- Монтаж распределительных коробок и подрозетников (3-5 часов).
- Распайка соединений в коробках с помощью гильз или клемм (4-6 часов).
- Проверка линии тестером на отсутствие короткого замыкания (1 час).
- Установка автоматических выключателей в щитке (2-3 часа).
- Финальное тестирование нагрузки всей сети (1 час).
Пример из моего опыта: Однажды я монтировал NYM в очень узкие штробы в старом фонде. Из-за внутреннего наполнителя кабель оказался слишком толстым, и штукатурка над ним лопалась. Пришлось переделывать часть штроб. С тех пор для очень тонких стен я рекомендую ВВГнг-LS.
Долговечность и эксплуатационные свойства
Срок службы качественного медного кабеля составляет около 30 лет. Основной враг изоляции — перегрев и окисление меди. NYM за счет трехслойной структуры чуть медленнее стареет в условиях перепадов температур. Однако в обычных квартирах эта разница практически незаметна.
Влагостойкость у обоих материалов высокая, но для сырых подвалов или санузлов я советую использовать дополнительную изоляцию. Важно помнить, что любой ПВХ со временем становится более хрупким, поэтому резкие перегибы при монтаже недопустимы — это создает микротрещины, которые через 10-15 лет приведут к утечке тока.
Внешний вид и маркировка
Цвета оболочки помогают быстро ориентироваться в щитке. Чаще всего ВВГнг-LS выпускается в белом или сером цвете. NYM традиционно имеет белую оболочку, что делает его почти незаметным на фоне светлых стен при открытой прокладке.
Внутри кабеля жилы маркируются цветом согласно стандартам: синий — ноль, желто-зеленый — заземление, коричневый или белый — фаза. Это упрощает работу электрика и снижает риск ошибки при подключении.
Характеристики внешнего оформления:
- Цвет оболочки (белый, серый, черный)
- Маркировка метража на внешней изоляции
- Четкое разделение жил по цветам
- Толщина внешней оболочки (в мм)
- Диаметр всего кабеля в сборе
- Степень гибкости провода
- Наличие сертификата ГОСТ на оболочке
Анализ стоимости материалов
Цена кабеля ВВГнг-LS обычно ниже, так как он производится массово по российским стандартам. NYM стоит дороже из-за более сложной структуры и использования импортных технологий производства. Разница в цене за метр может составлять от 10 до 30 рублей, что на масштабах всей квартиры превращается в ощутимую сумму.
Личный опыт расчета: Для комнаты 18 кв.м. мне потребовалось около 60 метров кабеля 3х2.5 и 40 метров 3х1.5. Переход с ВВГнг-LS на NYM увеличил смету только по кабелю на 2500 рублей. Для многих эта сумма несущественна по сравнению с общей стоимостью ремонта.
| Сечение жилы | Цена ВВГнг-LS (за метр) | Цена NYM (за метр) | Разница в цене | Рекомендуемое применение |
|---|---|---|---|---|
| 3х1.5 | 55 — 75 руб. | 70 — 90 руб. | ~15 руб. | Освещение, выключатели |
| 3х2.5 | 75 — 110 руб. | 90 — 130 руб. | ~20 руб. | Розетки, бытовая техника |
| 3х4 | 120 — 160 руб. | 140 — 190 руб. | ~25 руб. | Мощные электроплиты, кондиционеры |
| 3х6 | 180 — 240 руб. | 210 — 280 руб. | ~30 руб. | Ввод в квартиру, щитовое оборудование |
| 3х10 | 300 — 400 руб. | 350 — 480 руб. | ~50 руб. | Магистральные линии питания |
Сравнение преимуществ и недостатков
Выбирая между этими вариантами, нужно взвесить свои приоритеты. Если важна максимальная пожаробезопасность и экономия — ВВГнг-LS вне конкуренции. Если же в приоритете удобство монтажа и механическая защита жил — стоит смотреть в сторону NYM.
| Критерий | ВВГнг-LS | NYM | Вердикт |
|---|---|---|---|
| Монтаж в гофру | Средне | Легко | NYM лучше |
| Зачистка жил | Быстро | Медленнее | ВВГнг-LS лучше |
| Пожарная безопасность | Высокая (LS) | Высокая | ВВГнг-LS чуть впереди |
| Механическая прочность | Средняя | Высокая | NYM лучше |
| Стоимость | Доступная | Выше среднего | ВВГнг-LS выгоднее |
Рекомендации по выбору под конкретные задачи
Для стандартной квартиры с бетонными стенами и скрытой проводкой я рекомендую ВВГнг-LS. Он дешевле, полностью соответствует нормам пожарной безопасности и занимает минимум места. В влажных зонах (ванная, кухня) оба кабеля работают отлично, если они защищены от прямого попадания воды.
Для загородных домов, где часто используется открытая прокладка или монтаж в деревянных перекрытиях, NYM будет более уместен из-за своей прочности. Также он идеален для временных линий или там, где кабель будет подвергаться периодическим вибрациям.
| Сценарий использования | Рекомендуемый кабель | Причина выбора |
|---|---|---|
| Квартира (скрытый монтаж) | ВВГнг-LS | Экономия, компактность, ГОСТ |
| Загородный дом (дерево/брус) | NYM | Механическая защита, гибкость |
| Кухня (мощные приборы) | ВВГнг-LS 3х2.5 | Низкое задымление при перегреве |
| Ванная комната | Любой (в гофре) | Требуется защита от влаги |
| Прокладка в гофре по потолку | NYM | Легче затягивать в трубу |
Советы профессиональных электромонтажников
Главный секрет долговечной сети — это покупка кабеля строго по ГОСТу, а не по ТУ. Кабель по ТУ часто имеет заниженное сечение жил: вместо 2.5 мм вы можете получить 2.1 мм. Это ведет к перегреву провода под нагрузкой. Я всегда проверяю сечение жилы штангенциркулем перед началом работ.
Пример из практики: Однажды я заменил проводку, сделанную по ТУ. При нагрузке в 3 кВт изоляция начала плавиться, хотя автомат защиты не срабатывал. После замены на честный ВВГнг-LS по ГОСТу проблема исчезла, а температура кабеля упала на 15 градусов.
Типичные ошибки новичков при выборе и монтаже:
- Покупка самого дешевого кабеля без проверки маркировки ГОСТ.
- Использование сечения 1.5 мм для розеток (допустимо только для света).
- Слишком сильный изгиб кабеля в углах, что повреждает изоляцию.
- Отсутствие заземления (использование двухжильного кабеля вместо трехжильного).
- Соединение проводов скруткой без пайки или специальных клемм.
- Прокладка кабеля вплотную к трубам отопления.
- Забывают про запас кабеля (10-15 см) в распределительных коробках.
Безопасность при проведении работ
Работа с электричеством не прощает халатности. Перед началом любого монтажа обязательно обесточьте линию в щитке и проверьте отсутствие напряжения индикаторной отверткой. Используйте только сертифицированные инструменты с диэлектрическими ручками.
При штроблении стен обязательно надевайте респиратор и защитные очки — бетонная пыль крайне вредна для легких и глаз. Если работаете с химическими составами для фиксации кабеля, обеспечьте хорошее проветривание помещения. Никогда не работайте с электропроводкой в одиночку, если планируете подавать напряжение для тестов — рядом должен быть человек, способный обесточить сеть в экстренном случае.
FAQ: Ответы на частые вопросы
Можно ли комбинировать ВВГнг-LS и NYM в одной квартире?
Да, технически это возможно, так как они оба медные и имеют схожие характеристики проводимости. Однако я не рекомендую этого делать для удобства обслуживания: разные диаметры кабелей потребуют разных типов креплений и подрозетников.
Что конкретно означает аббревиатура LS?
LS расшифровывается как Low Smoke (низкое задымление). Это значит, что при возникновении пожара кабель выделяет гораздо меньше едкого дыма, что дает человеку больше времени на эвакуацию из помещения.
Какой кабель выбрать для кухни, где много мощной техники?
Для кухни я однозначно рекомендую ВВГнг-LS сечением 3х2.5 для каждой группы розеток. Кухня — зона повышенного риска перегрева, поэтому низкое дымовыделение здесь критически важно.
Влияет ли бренд кабеля на безопасность?
Безусловно. Известные заводы следят за чистотой меди и толщиной изоляции. Дешевые «безымянные» бренды часто экономят на пластикаторе, из-за чего оболочка трескается уже через пару лет эксплуатации.
