Выбор и монтаж кабеля для кондиционера и проточного водонагревателя

Правильный выбор кабеля для кондиционера и проточного водонагревателя определяет безопасность всей электросети дома. Ошибка в расчетах сечения приводит к перегреву жил, оплавлению изоляции и риску пожара. Стоимость качественного медного кабеля составляет от 60 до 150 рублей за метр, а время монтажа одной линии занимает около 3-5 часов. Подбор провода зависит от суммарной мощности приборов и требований ПУЭ.

Особенности нагрузки и типичные ошибки при подборе

Кондиционер и проточный водонагреватель имеют разный характер потребления энергии. Сплит-система работает циклично, ее нагрузка умеренная. Водонагреватель потребляет колоссальный объем тока в течение всего времени работы. Я заметил, что многие пытаются запитать оба прибора от одной линии, что категорически запрещено.

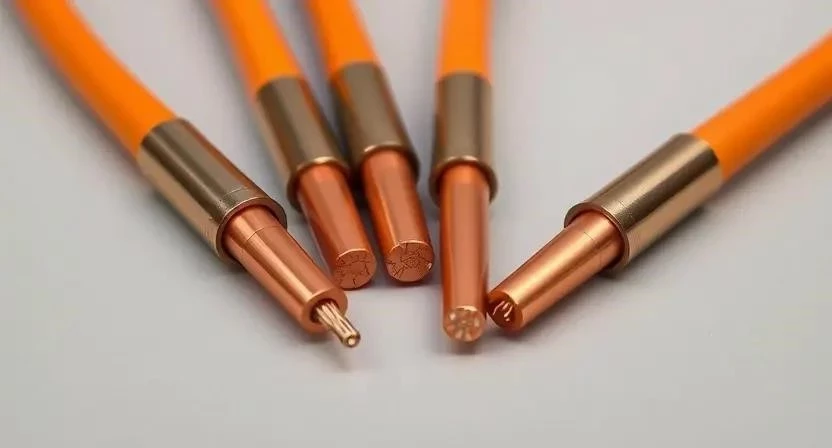

Часто новички используют слишком тонкий провод, надеясь на кратковременное включение прибора. Это приводит к падению напряжения и выходу техники из строя. Еще одна ошибка — использование алюминия в жилых помещениях. Медный кабель для электроприборов обязателен из-за высокой проводимости и гибкости.

Технические параметры тока и мощности

Расчет сечения кабеля базируется на формуле мощности. Для кондиционера обычно достаточно линии 2.5 мм², но для мощного водонагревателя может потребоваться 4 или даже 6 мм². Чем выше мощность прибора, тем больше ток, который проходит через жилу.

Ниже представлена таблица соответствия мощности, силы тока и рекомендуемого сечения.

Особенности и технология монтажа электропроводки

Монтаж электропроводки для сплит-системы и бойлера требует разного подхода. Линию к кондиционеру часто ведут через стену на улицу, используя гофру для защиты. Для водонагревателя критически важно обеспечить надежное заземление, так как прибор контактирует с водой.

Для работы мне понадобился следующий набор инструментов:

• Перфоратор с бурами 6-8 мм
• Стриппер для зачистки изоляции
• Индикаторная отвертка
• Строительный уровень
• Штроборез или болгарка
• Пассатижи с зажимным механизмом
• Мультиметр для проверки фазы
• Набор отверток (крест, шлиц)
• Стяжки нейлоновые

Я подготовил список материалов с учетом расхода на одну точку подключения:

• Кабель ВВГнг-LS (длина по замеру + 10% запас)

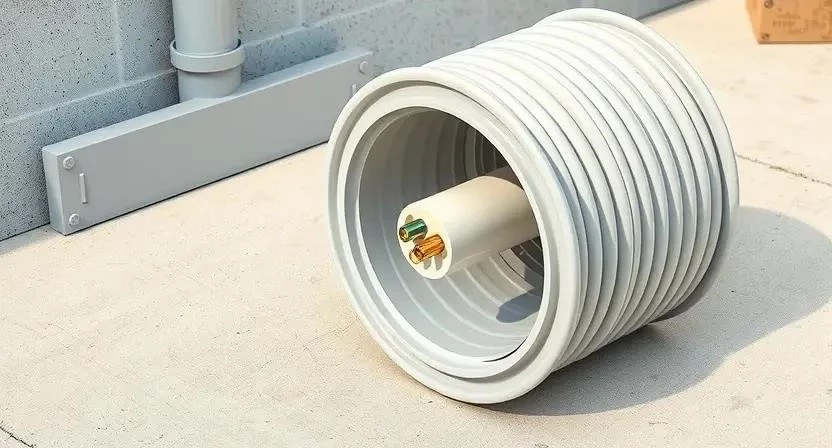

• Гофрированная труба ПВХ (16-20 мм)

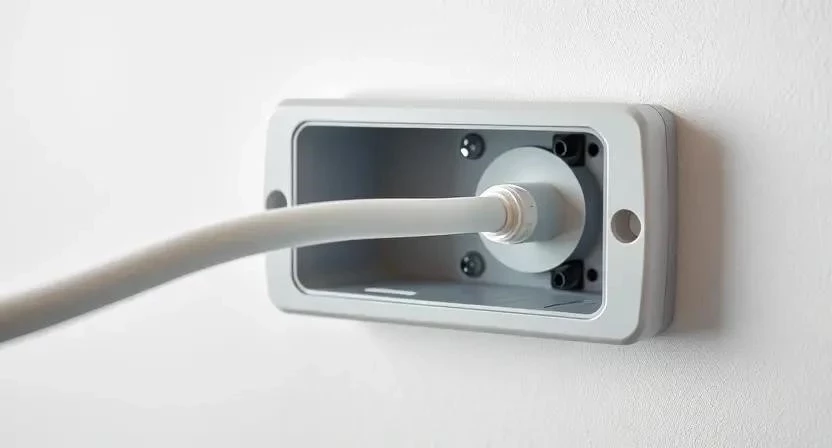

• Распределительная коробка (пластик, IP44)
• Подрозеточники для встройки в стену
• Автоматический выключатель (согласно таблице)
• Клеммники WAGO для соединений
• Дюбель-хомуты для крепления гофры
• Изолента ПВХ

Однажды я столкнулся с тем, что заказчик решил сэкономить и положил 1.5 мм² на бойлер 5 кВт. Через неделю изоляция начала плавиться в распределительной коробке. Я полностью переделал линию, заменив провод на 4 мм², чтобы избежать пожара.

Пошаговый процесс установки линии:

1. Разметка трассы от щитка до прибора (30 мин).
2. Штробление стен под кабель и коробки (2-3 часа).
3. Монтаж гофрированной трубы в штробы (1 час).
4. Протяжка кабеля ВВГнг-LS через гофру (40 мин).
5. Установка распределительных коробок и подрозетников (1 час).
6. Зачистка концов жил и подключение к автомату в щитке (30 мин).
7. Монтаж розеток или прямое подключение к прибору (1 час).
8. Проверка наличия заземления и напряжения мультиметром (20 мин).
9. Заделка штроб штукатуркой (2 часа).
10. Финальное тестирование под нагрузкой в течение 15 минут.

Долговечность и эксплуатация кабельных линий

Срок службы качественного медного кабеля достигает 30 лет. ВВГнг-LS считается эталоном для квартир, так как он не поддерживает горение и имеет низкое дымовыделение. В ванных комнатах, где стоит водонагреватель, критична влагостойкость изоляции.

Постоянные перепады температур при работе кондиционера могут привести к микротрещинам в дешевой изоляции. Я всегда рекомендую использовать кабель с маркировкой LS (Low Smoke), чтобы в случае короткого замыкания избежать густого токсичного дыма.

Эстетика и внешнее оформление прокладки

Если штробление невозможно, используют кабель-каналы. Пластиковые короба подбирают в цвет стен или плинтуса. Для кондиционеров часто применяют специальные декоративные кожухи, которые скрывают трассу и медные трубки.

Я использовал белые матовые кабель-каналы в интерьере в стиле минимализм, и они стали практически незаметными на фоне светлых обоев. Важно фиксировать короб зажимами каждые 50 см, чтобы он не провис со временем.

Стоимость материалов и работ

Цена зависит от сечения жилы. Чем толще медь, тем дороже метр кабеля. Также стоимость работ по монтажу варьируется от сложности прокладки (открытая или скрытая).

Сравнение медных и алюминиевых жил

Использование алюминия для водонагревателя или кондиционера — это огромный риск. Алюминий более хрупкий и подвержен окислению, что ведет к плохому контакту и нагреву.

Рекомендации по выбору марки кабеля под мощность

Для большинства бытовых задач подходит ВВГнг-LS. Это трехжильный кабель, где есть фаза, ноль и заземление. Мощность водонагревателя и сечение провода должны быть строго согласованы.

Подбирайте кабель по следующим правилам:

1. Для кондиционеров до 2.5 кВт — ВВГнг-LS 3×2.5.
2. Для водонагревателей 3.5 кВт — ВВГнг-LS 3×2.5 (при условии короткой линии).
3. Для водонагревателей 5 кВт — ВВГнг-LS 3×4.
4. Для приборов с мощностью от 7 кВт — ВВГнг-LS 3×6.
5. Для магистральных линий от щитка — ВВГнг-LS 3×6 или 3×10.
6. При прокладке в сырых зонах — обязательно использовать гофру ПНД.
7. Всегда берите кабель с запасом по сечению, если планируете апгрейд техники.

Советы профессиональных электриков по защите линий

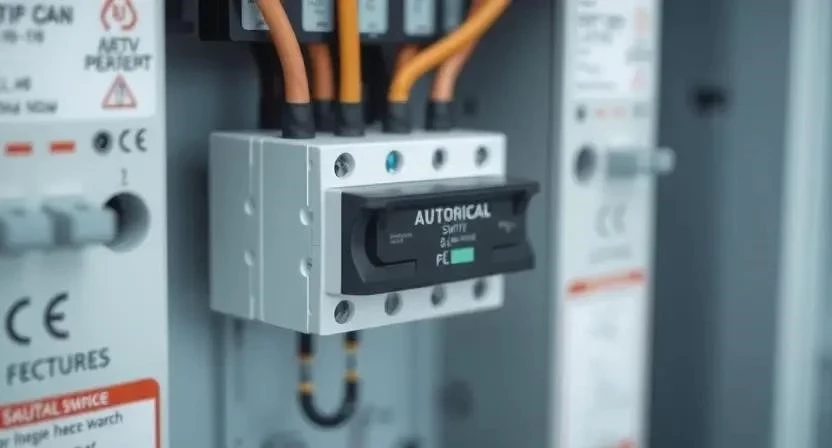

Защита линии — это не только автомат, но и УЗО (устройство защитного отключения). Особенно это касается водонагревателей. Когда я монтировал проводку в ванной, обязательно использовал влагостойкую гофру и ставил УЗО на 30мА.

Профессионалы советуют:

• Ставить отдельный автоматический выключатель на каждый мощный прибор.
• Использовать только качественные клеммники, избегать скруток.
• Проверять затяжку винтов в щитке раз в год.
• Не использовать удлинители для проточных водонагревателей.
• Прокладывать кабель строго перпендикулярно стенам.
• Обеспечивать доступ к распределительным коробкам.
• Использовать заземление типа PE (желто-зеленый провод).
• Соблюдать температурный режим при монтаже (не ниже +5°C для штукатурки).

Когда я подключал бойлер в старом фонде, обнаружил, что заземления в доме нет. В таком случае я настоятельно рекомендовал владельцу сделать отдельный контур заземления, так как без него УЗО может не сработать при утечке тока.

Частые ошибки и меры безопасности

Работа с электричеством требует строгого соблюдения правил безопасности. Никогда не производите монтаж под напряжением.

Типичные ошибки новичков:

1. Использование одножильного провода вместо трехжильного (отсутствие заземления).
2. Занижение сечения кабеля для экономии денег.
3. Смешивание меди и алюминия в одном соединении без специальных переходов.
4. Прокладка кабеля вплотную к трубам отопления.
5. Использование слишком слабых автоматов, которые постоянно выбивает.
6. Отсутствие гофры при прокладке в бетонных стенах.

Меры безопасности:

Используйте диэлектрические перчатки и очки при штроблении. При работе с химией (грунтовка, пена) обеспечьте проветривание. Помните об электробезопасности: перед любым касанием проводов проверяйте отсутствие напряжения индикатором.

Ответы на популярные вопросы (FAQ)

1. Можно ли использовать один кабель на кондиционер и водонагреватель?
Нет, это запрещено. Оба прибора имеют высокую мощность. Совместная нагрузка приведет к перегреву кабеля и срабатыванию автомата.

2. Какой автомат поставить на водонагреватель 3.5 кВт?
Оптимально поставить автомат на 16А или 20А, если сечение кабеля 2.5 мм².

3. Что будет, если сечение кабеля занижено?
Провод начнет греться, изоляция станет хрупкой и расплавится. Это прямой путь к короткому замыканию и пожару.

4. Обязательно ли заземление для кондиционера?
Да, заземление отводит статический заряд и защищает пользователя от удара током при пробое изоляции компрессора.

5. Можно ли использовать кабель ВВГ без индекса LS?
Можно, но в жилых помещениях LS (Low Smoke) безопаснее, так как он выделяет меньше дыма при горении.

6. Подойдет ли провод ПВС вместо ВВГнг?
ПВС — это гибкий шнур, он предназначен для временного подключения. Для стационарной проводки в стенах используйте только ВВГнг.

7. Как рассчитать длину кабеля?
Измерьте расстояние по стене от щитка до точки, добавьте 0.5 метра на подъем/спуск и еще 10% на изгибы и запас.

8. Нужно ли использовать гофру в квартире?
В бетонных стенах гофра защищает кабель от повреждений при монтаже и облегчает его замену в будущем.
