Монтаж электропитания для варочной панели — это критический этап отделки кухни, от которого зависит пожарная безопасность всего дома. Ошибка в выборе провода может привести к оплавлению изоляции или постоянному срабатыванию автомата. Стоимость качественного медного кабеля ВВГнг-LS сечением 6 мм выше, чем у 4 мм, примерно на 30-50%, но это вложение избавляет от необходимости переделывать проводку через пару лет. Правильное сечение кабеля для варочной панели подбирается исходя из суммарной мощности всех конфорок и особенностей электросети. Грамотный расчет позволяет создать надежную систему, которая прослужит десятилетиями.
Разница между сечениями 4 и 6 мм
В современных квартирах для мощных электроприборов используют медные жилы. Кабель 4 мм² считается «золотой серединой» для панелей средней мощности, он достаточно гибкий и легко монтируется в стандартные подрозетники. Вариант с сечением 6 мм² — это профессиональный стандарт с запасом прочности, который часто закладывают в новостройках. Популярность 4 мм объясняется экономией и удобством работы, в то время как 6 мм выбирают те, кто планирует использовать все конфорки на максимальной мощности одновременно.
Технические параметры и нагрузки
Выбор зависит от силы тока, которую может выдержать медная жила без перегрева. При увеличении длины трассы от щитка до плиты возникают потери напряжения, поэтому на длинных участках (более 15-20 метров) я всегда рекомендую переходить на большее сечение. Если использовать слишком тонкий провод, он начнет греться, что приведет к ускоренному износу изоляции.
| Параметр | Кабель 4 мм² | Кабель 6 мм² | Примечание |
|---|---|---|---|
| Макс. ток (А) | 32 А | 40 А | По данным ПУЭ для открытой прокладки |
| Макс. мощность (кВт) | ~7 кВт | ~8.8 кВт | При напряжении 220В |
| Рекомендуемый автомат | 25 А | 32 А | Для защиты от перегрузки |
| Потери напряжения | Средние | Низкие | Зависят от длины линии |
| Риск перегрева | При нагрузке 7+ кВт | Минимальный | При соблюдении норм монтажа |
Особенности установки и прокладки
Работа с кабелем 6 мм требует больше физических усилий. Он значительно жестче, его сложнее гнуть в распределительных коробках и заводить в узкие клеммники. Я однажды пытался уложить 6-ку в очень тесный подрозетник — пришлось потратить лишние полчаса, чтобы аккуратно распределить жилы и не пережать изоляцию. Для монтажа обязательно используйте качественные зажимы, так как плохой контакт в месте соединения станет слабым звеном, которое начнет греться быстрее самого кабеля.
Необходимые материалы:
- Кабель ВВГнг-LS (4 или 6 мм²) — расчет по длине трассы + 1 метр запаса
- Гофрированная труба ПВХ (диаметром 20 мм для 4 мм и 25 мм для 6 мм) — по всей длине
- Автоматический выключатель (25А или 32А) — 1 шт.
- Клеммники Wago или винтовые зажимы для силовых линий — 1 комплект
- Дюбель-хомуты для крепления гофры — 1 шт. на каждые 50 см
- Изолента ПВХ или термоусадка — 1 рулон
- Маркер для подписи кабелей в щитке — 1 шт.
- Распорные клинья для фиксации кабеля в стене — 5-10 шт.
Инструменты для работы:
- Стриппер для снятия изоляции (обязательно)
- Бокорезы или кусачки (обязательно)
- Набор отверток (крестовая и плоская) (обязательно)
- Перфоратор с буром 6 мм (обязательно)
- Уровень строительный (желательно)
- Индикаторная отвертка или мультиметр (обязательно)
- Нож строительный с выдвижным лезвием (желательно)
Перед началом работ поверхность стен должна быть очищена от пыли и старых обоев. Если прокладка идет штробой, необходимо тщательно обеспылить канал и прогрунтовать его, чтобы штукатурка лучше легла.
- Разметка трассы от электрощита до точки подключения панели (30 мин).
- Штробление стен или монтаж кабель-канала (2-4 часа).
- Прокладка гофрированной трубы по всей длине (1 час).
- Затяжка кабеля в гофру. Здесь важно не создавать резких перегибов (1 час).
- Монтаж кабеля в подрозетник с запасом длины 15-20 см (30 мин).
- Зачистка концов кабеля стриппером на 10-12 мм (10 мин).
- Подключение кабеля к автоматическому выключателю в щитке (30 мин).
- Установка клеммника в точке подключения варочной панели (30 мин).
- Проверка целостности изоляции и отсутствия короткого замыкания мультиметром (20 мин).
- Подача напряжения и замер вольтажа на выходе (10 мин).
- Закрытие штроб штукатуркой или установка декоративных коробов (2-3 часа).
- Финальное тестирование под нагрузкой (включение конфорок) (30 мин).
Срок службы и надежность
Качественная медь в кабеле ВВГнг-LS рассчитана на 30 лет эксплуатации. Однако постоянная работа на пределе возможностей (например, когда кабель 4 мм постоянно нагружен 7 кВт) сокращает этот срок. Происходит постепенная деградация изоляции из-за циклического нагрева и охлаждения. Я заметил, что в старых домах, где использовали алюминий или слишком тонкую медь, изоляция со временем становится хрупкой и трескается. Использование кабеля 6 мм фактически исключает риск перегрева жил, так как рабочая температура металла остается низкой даже при пиковых нагрузках.

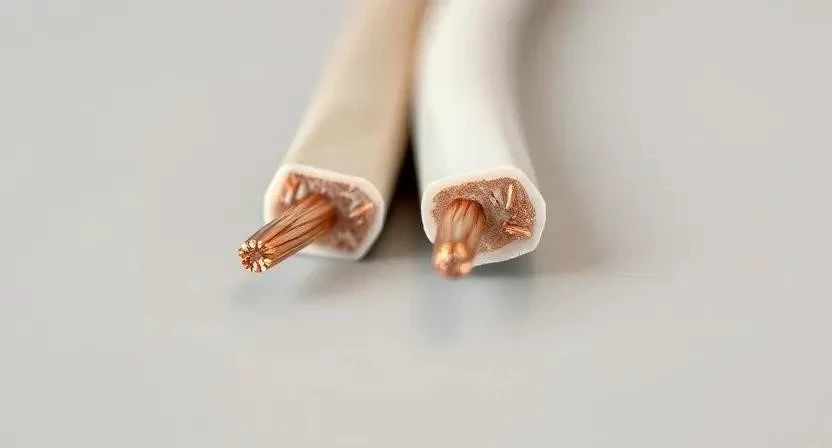

Габариты и эстетика кабеля
Визуально разница в диаметре внешней оболочки заметна сразу. Кабель 6 мм значительно толще, что напрямую влияет на выбор аксессуаров. Если вы используете гофру 16 мм, кабель 6 мм в нее пролезет с трудом, а изгибать ее будет практически невозможно. Для 6-го сечения я всегда беру гофру 20 или 25 мм. В плане эстетики укладки более толстый провод выглядит солиднее в щитке, но требует больше места в распределительных коробках, чтобы не создавать «ком» из проводов, который невозможно закрыть крышкой.
Финансовые затраты на материалы
Разница в цене за метр между 4 мм и 6 мм не критична при коротких трассах, но становится ощутимой, если тянуть линию через всю квартиру. Также стоит учитывать, что для 6 мм потребуются более мощные автоматы и, возможно, более дорогие клеммники.
| Статья расходов | Вариант 4 мм² (средний) | Вариант 6 мм² (средний) | Разница |
|---|---|---|---|
| Кабель (за 1 метр) | 120 руб. | 180 руб. | +60 руб. |
| Автомат (1 шт.) | 600 руб. | 800 руб. | +200 руб. |
| Гофра (за 1 метр) | 30 руб. | 45 руб. | +15 руб. |
| Клеммник силовой | 300 руб. | 450 руб. | +150 руб. |
| Работа мастера (монтаж) | 2500 руб. | 3000 руб. | +500 руб. |
Сравнение преимуществ и недостатков
| Критерий | Кабель 4 мм² | Кабель 6 мм² |
|---|---|---|
| Плюсы | Низкая цена, легкость монтажа, помещается в любой подрозетник | Максимальная безопасность, запас мощности, долговечность |
| Минусы | Ограничение по мощности, риск перегрева при 7+ кВт | Высокая цена, жесткость, требует больше места в щитке |
| Сложность укладки | Низкая | Средняя |
| Надежность | Достаточная | Избыточная (в хорошем смысле) |
| Соответствие ПУЭ | Для панелей до 7 кВт | Для любых бытовых панелей |
Критерии выбора под мощность
Если ваша варочная панель имеет мощность до 7 кВт и вы редко включаете все конфорки на «максимум», сечения 4 мм² будет вполне достаточно. В новостройках, где установлены современные щитки, часто уже заложена линия 6 мм² — в этом случае менять ее нет смысла. Для старого фонда, где сеть изношена, я рекомендую ставить только 6 мм², так как любые просадки напряжения в общедомовой сети будут менее критичны для толстого провода.
Рекомендации по выбору:
- Мощность панели 3.5–5 кВт $
ightarrow$ кабель 4 мм², автомат 16-20А. - Мощность панели 6–7.5 кВт $
ightarrow$ кабель 4 мм² (на грани) или 6 мм², автомат 25А. - Мощность панели 8 кВт и выше $
ightarrow$ строго кабель 6 мм², автомат 32А. - Длина линии более 20 метров $
ightarrow$ всегда выбирайте 6 мм². - Планируете замену панели на более мощную в будущем $
ightarrow$ закладывайте 6 мм². - Ограниченный бюджет и малая мощность $
ightarrow$ кабель 4 мм². - Повышенные требования к пожарной безопасности $
ightarrow$ кабель 6 мм².
Практические советы электрика
Многие мои коллеги-электрики настаивают на 6 мм² независимо от мощности плиты. Почему так? Потому что стоимость кабеля — это копейки по сравнению со стоимостью ремонта после пожара или затратами на вскрытие стен для замены провода. Я однажды видел случай, когда хозяин поставил 2.5 мм² на плиту 7 кВт. Через год изоляция в распределительной коробке превратилась в уголь. Это классическая ошибка новичка — желание сэкономить на «невидимой» части ремонта.
Мои лайфхаки по монтажу:
- Чтобы 6-й кабель легче заходил в коробку, делайте плавные петли, а не острые углы.
- Используйте только медный кабель ВВГнг-LS; алюминий для варочных панелей сейчас категорически запрещен.
- Всегда подписывайте кабель в щитке с обеих сторон.
- При зачистке жилы не повреждайте саму медь, иначе в месте надреза возникнет локальный перегрев.
- Если используете Wago, берите серию для силовых нагрузок.
- Проверяйте затяжку винтовых клемм через месяц после эксплуатации — медь «плывет», и контакт может ослабнуть.
- Не объединяйте линию плиты с розетками для чайника или микроволновки.
Ответы на частые вопросы
Можно ли использовать алюминиевый провод?
Нет, алюминий имеет более высокое сопротивление и склонен к окислению. Для современных варочных панелей допустима только медь.
Какой автомат ставить на кабель 4 мм?
Обычно ставят автомат на 25А. Это обеспечит защиту кабеля от перегрузки, так как его допустимый ток около 32А.
Что будет, если поставить 6 мм вместо 4 мм?
Ничего плохого не случится. Наоборот, линия будет работать в более щадящем режиме, меньше греться и прослужит дольше.
Можно ли подключать панель через обычную розетку?
Только если мощность панели до 3.5 кВт и розетка рассчитана на 16А. Для мощных плит используется прямое подключение через клеммник.
Нужно ли заземление?
Обязательно. Варочная панель имеет металлический корпус, и без заземления любой пробой тока может привести к удару электричеством.
Влияет ли марка кабеля на выбор сечения?
Да, выбирайте ВВГнг-LS. Индекс «нг-LS» означает, что кабель не поддерживает горение и имеет низкое дымовыделение.
Что делать, если в стене уже лежит 4 мм, а плита на 8 кВт?
В идеале — заменить кабель. Если это невозможно, придется ограничить использование конфорок (не включать все сразу), но это небезопасно.
Как рассчитать длину кабеля?
Измерьте расстояние по стене от щитка до плиты, добавьте 1 метр на изгибы и еще по 20 см на зачистку с каждого конца.
Поможет ли установка стабилизатора напряжения?
Стабилизатор защитит электронику плиты от скачков, но он не заменяет правильное сечение кабеля и не спасает от перегрева жил.
Безопасна ли прокладка кабеля в штробе без гофры?
Внутри бетонных стен допустимо, но гофра защищает кабель от механических повреждений при монтаже и облегчает его замену в будущем.
Меры безопасности
- Все работы по подключению в щитке проводите только при полностью отключенном вводном автомате.
- Используйте диэлектрический инструмент с изолированными ручками.
- При работе с перфоратором обязательно надевайте защитные очки и респиратор — бетонная пыль вредна для легких.
- Не допускайте оголения токоведущих частей кабеля вне клеммников.
- При обнаружении запаха паленого пластика немедленно обесточьте линию и вызовите электрика.
- Не используйте скрутки — только сертифицированные клеммники или пайку с последующей изоляцией.
- Соблюдайте температурный режим: не монтируйте кабель вплотную к трубам отопления или газовым магистралям.
