Резкий скачок вольтажа в сети может за секунду превратить дорогой телевизор в бесполезный кусок пластика. Замена сгоревшего блока питания обходится в 3-7 тысяч рублей, а установка базовой защиты занимает всего час. Правильная защита техники от скачков напряжения избавляет от лишних трат и нервов. Теперь разберем, как сделать всё грамотно.
Первые шаги перед установкой защиты
Перед покупкой железа я всегда оцениваю состояние проводки. Если в доме старый алюминий, любая серьезная нагрузка может стать критичной. Важно заранее определить самые уязвимые приборы: газовый котел, холодильник, компьютер и дорогой аудиоцентр. Монтаж оборудования обычно занимает от 30 минут до нескольких часов в зависимости от сложности щитка. Если вы видите обгоревшие провода или не понимаете, где фаза, а где ноль — лучше сразу вызывайте электрика.
Подбор необходимых материалов
Для полноценного оснащения дома я рекомендую собрать комплект из разных типов устройств. Один прибор не решит всех проблем, поэтому используем комплексный подход.
- Реле напряжения (для установки в щиток) — 1-2 шт.
- Стабилизатор напряжения (для котла или холодильника) — 1-3 шт.
- Устройство защиты от перенапряжения (УЗП) — 1 шт.
- Сетевые фильтры с варисторами — 3-5 шт.
- DIN-рейка (если в щитке нет места) — 1 шт.
- Провода ПВ-3 (сечением 2.5 или 4 мм²) — 2-5 метров.
- Маркировочные бирки для проводов — 1 комплект.
- Наконечники НШВИ для надежного контакта — 20 шт.
| Материал | Назначение | Примерная цена | Количество |
|---|---|---|---|
| Реле напряжения | Общая защита квартиры | 2 500 — 6 000 руб. | 1 шт. |
| Стабилизатор (инверторный) | Стабильный вольтаж для котла | 5 000 — 15 000 руб. | 1 шт. |
| УЗП (Устройство защиты) | Защита от мощных импульсов | 1 500 — 4 000 руб. | 1 шт. |
| Сетевой фильтр | Локальная защита электроники | 800 — 2 500 руб. | 3 шт. |
| Провод ПВ-3 2.5 мм² | Монтаж в щитке | 60 — 100 руб/м | 3 м. |
Инструментарий для монтажа
Работать придется в ограниченном пространстве электрощита, поэтому инструмент должен быть компактным и надежным. Я использую только проверенный ручной инструмент, чтобы не сорвать шлицы на винтах.
- Отвертка крестовая (PH2) с диэлектрической ручкой.
- Отвертка плоская (шлицевая) для мелких клемм.
- Индикаторная отвертка (проверка фазы).

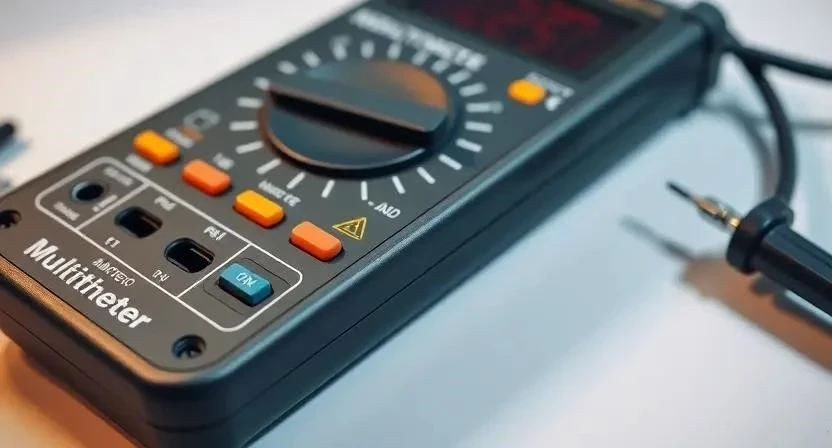

- Мультиметр (замер реального напряжения).
- Кусачки боковой резки.
- Стриппер для зачистки изоляции.
- Фонарик налобный для работы в темном щитке.
Организация рабочего пространства
Сначала обеспечьте себе свободный доступ к электрощиту. Уберите все лишние вещи вокруг, чтобы не споткнуться. Самое главное — полностью отключите питание в квартире, используя вводной автомат. Я всегда перепроверяю отсутствие напряжения индикатором на каждом проводе перед тем, как коснуться их рукой.
Подготовка щитка и поверхности

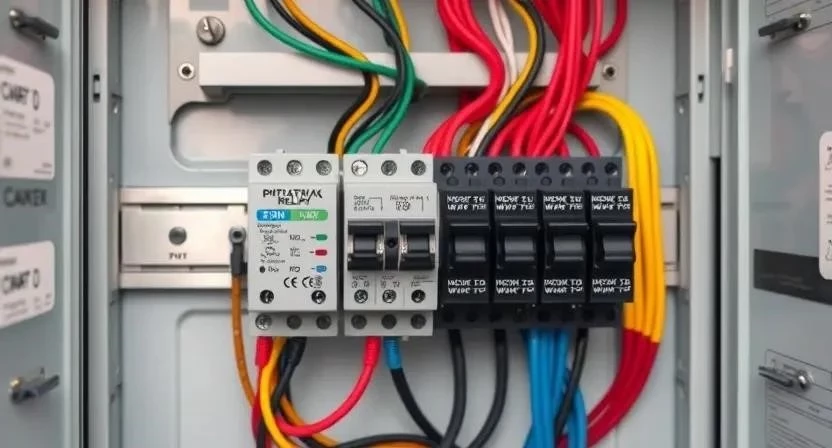

Ревизия электрощитка начинается с очистки DIN-рейки от пыли и остатков старой изоляции. Я проверяю затяжку всех существующих контактов, так как ослабленный винт вызывает нагрев и может привести к короткому замыканию. Важным этапом является проверка заземления: без него многие устройства защиты работают не в полную силу или вовсе бесполезны. Если в щитке тесно, я предварительно переставляю автоматы, чтобы освободить место под новое реле или УЗП.
Пошаговый процесс установки защиты
Монтаж защиты требует аккуратности. Я опишу процесс так, как делаю это сам на объектах.
- Анализ сети и выбор защиты (15 мин). Замеряю мультиметром вольтаж в разных розетках. Если скачки постоянные — беру стабилизатор, если редкие, но сильные — реле.
- Схема подключения (10 мин). Рисую простую схему: Ввод $
ightarrow$ Автомат $
ightarrow$ Реле $
ightarrow$ Потребители. - Монтаж на DIN-рейку (10 мин). Защелкиваю реле напряжения в свободный слот. Убеждаюсь, что устройство сидит плотно.
- Подключение проводов (20 мин). Подсоединяю фазный провод к входному контакту, а нулевой — к соответствующей клемме. Однажды я забыл затянуть винт на нулевом проводе, и реле начало странно щелкать. Пришлось всё пересобирать.
- Настройка порогов (5 мин). Устанавливаю верхний порог на 250В, а нижний на 190В. Это стандарт для большинства бытовых приборов.
- Установка стабилизатора (20 мин). Подключаю стабилизатор для газового котла в отдельную розетку. Это критически важно для долгой службы платы управления котлом.

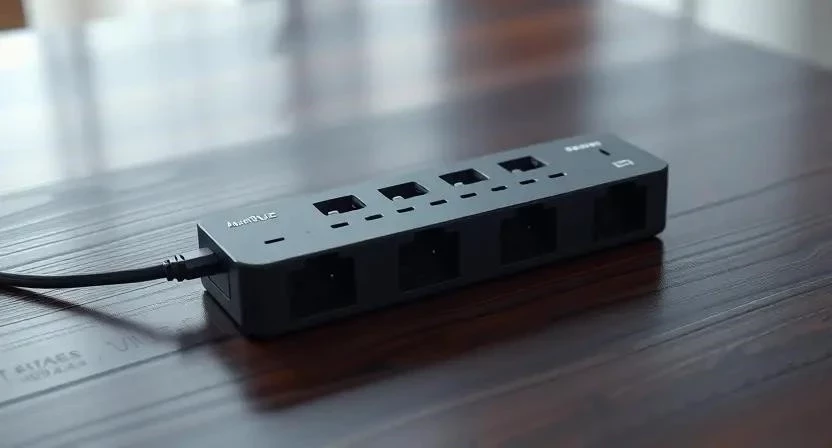

- Подключение фильтров (15 мин). Включаю телевизор и компьютер через сетевые фильтры. Распределяю нагрузку так, чтобы не перегрузить один удлинитель.
- Проверка мультиметром (10 мин). Подаю питание и замеряю напряжение на выходе из реле.
- Тест под нагрузкой (15 мин). Включаю чайник и стиральную машину одновременно. Слежу, чтобы реле не срабатывало ложно.
- Фиксация и закрытие (10 мин). Аккуратно укладываю провода стяжками, чтобы они не мешали закрытию дверцы щитка.
Технические нюансы и секреты мастера
Обращайте внимание на температуру в щитке. Если реле сильно греется, значит, мощность приборов превышает его возможности. Для компрессорной техники (холодильники, кондиционеры) я всегда выставляю время задержки включения на 3-5 минут. Это нужно, чтобы давление в системе выровнялось и компрессор не сгорел при мгновенном перезапуске.
Я ставил реле в неотапливаемый тамбур, и заметил, что при сильном морозе ЖК-дисплей начинал подтупливать. В таких случаях лучше выбирать модели с более широким температурным диапазоном.
Типичные ошибки новичков
Многие пытаются сэкономить, но в электрике это опасно. Вот чего я категорически не рекомендую делать:
- Установка реле без заземления, что лишает защиты от некоторых видов помех.
- Выбор стабилизатора «впритык» по мощности. Всегда берите запас в 20-30%.
- Покупка дешевых китайских фильтров без варисторов — это просто удлинители с кнопкой.
- Ошибки в полярности при подключении фазы и нуля.
- Игнорирование настроек порогов срабатывания (оставляют заводские, которые не всегда подходят).
Видел, как сосед купил самый дешевый фильтр за 300 рублей, который сгорел при первом же серьезном скачке, забрав с собой блок питания телевизора.
Расчет стоимости и экономия
Защита всегда дешевле, чем ремонт сгоревшей электроники. Сравните затраты на монтаж и стоимость нового холодильника или котла.
| Объект | Комплект защиты | Работа мастера | |
|---|---|---|---|
| 1-к квартира | Реле + 2 фильтра (4 500 руб) | 2 000 руб. | 6 500 руб. |
| 3-к квартира | Реле + Стабилизатор + 4 фильтра (12 000 руб) | 4 000 руб. | 16 000 руб. |
| Частный дом | Мощный стабилизатор + УЗП + Реле (25 000 руб) | 8 000 руб. | 33 000 руб. |
Если делать всё своими руками, можно сэкономить на работе электрика от 2 000 до 8 000 рублей. Однако помните, что ошибка в монтаже может привести к пожару.
Обслуживание системы защиты
После установки нельзя забывать о системе. Я советую раз в год проверять затяжку всех винтовых контактов в щитке — от вибраций и перепадов температур они могут ослабнуть. Регулярно мониторьте индикаторы на реле: если оно часто отключает свет, значит, в сети начались серьезные проблемы, и пора звонить в энергосеть. Сетевые фильтры также имеют свой ресурс (варисторы изнашиваются), поэтому раз в 3-5 лет их стоит менять на новые.
Альтернативные способы защиты
Для критически важного оборудования, например, игрового ПК или сервера, я рекомендую ИБП (UPS). В отличие от реле, он не просто отключает ток, а дает время безопасно выключить систему. Если же напряжение в доме «гуляет» постоянно (например, в СНТ), установка мощного стабилизатора на весь дом будет более разумным решением, чем расстановка маленьких приборов по каждой комнате. Обычные предохранители здесь бессильны — они защищают от короткого замыкания, но не от перенапряжения.
Сравнительные таблицы
| Характеристика | Реле напряжения | Стабилизатор | ИБП (UPS) |
|---|---|---|---|
| Принцип работы | Отключает при выходе за порог | Выравнивает вольтаж | Выравнивает + питание от АКБ |
| Защита от скачков | Высокая (отсечка) | Средняя/Высокая | Максимальная |
| Скорость реакции | Очень высокая | Средняя | Мгновенная |
| Цена | Низкая | Средняя | Высокая |
| Срок службы | Долгий | Средний (зависит от типа) | Средний (нужна замена АКБ) |
| Прибор | Рекомендуемая мощность стабилизатора | Тип защиты |
|---|---|---|
| Газовый котел | 500 — 1000 ВА | Инверторный стабилизатор |
| Холодильник | 1500 — 2000 ВА | Реле + Стабилизатор |
| Телевизор/Приставка | 500 — 1000 ВА | Сетевой фильтр + Реле |
| Компьютер (ПК) | 1000 — 2000 ВА | ИБП (UPS) |
| Стиральная машина | 3000 — 5000 ВА | Реле напряжения |
| Этап монтажа | Время | Особенности |
|---|---|---|
| Подготовка и замеры | 25 мин | Использование мультиметра |
| Монтаж в щиток | 30 мин | Работа с DIN-рейкой |
| Подключение и настройка | 30 мин | Установка порогов 190-250В |
| Тестирование | 30 мин | Проверка под нагрузкой |
| Завершение | 10 мин | Маркировка и закрытие |
Ответы на частые вопросы
Чем отличается реле от стабилизатора?
Реле просто отключает питание, если напряжение стало слишком высоким или низким. Стабилизатор же пытается «подтянуть» вольтаж до нормы (220В), чтобы техника работала непрерывно.
Можно ли ставить два реле последовательно?
Технически можно, но смысла в этом нет. Это только создаст лишние точки соединения и увеличит вероятность отказа системы.
Поможет ли сетевой фильтр от молнии?
От прямого попадания молнии в дом — нет. От косвенного импульса в сети — может помочь, если в фильтре стоят качественные варисторы, но полноценно с этим справляется только УЗП в щитке.
Нужно ли менять проводку для установки защиты?
Если проводка в нормальном состоянии и сечение соответствует нагрузке, менять её не нужно. Защита ставится в существующий электрощит.
Как понять, что напряжение в сети нестабильно?
Признаки: лампочки мигают или меняют яркость, бытовая техника работает шумно, электроника самопроизвольно перезагружается.
Какое реле напряжения лучше выбрать?
Выбирайте модели с цифровым дисплеем, возможностью настройки порогов и временем задержки включения.
Сколько служит стабилизатор?
В среднем от 5 до 10 лет. Срок зависит от качества компонентов и того, насколько часто прибору приходится корректировать сильные перепады.
