Организация электробезопасности начинается с создания надежного контура. Заземление в частном доме позволяет отвести опасный ток в землю при пробое изоляции. Обычно такие работы занимают 2-3 дня, а стоимость материалов для базового контура стартует от 5-7 тысяч рублей. Сложность монтажа зависит от типа почвы и выбранной схемы. Правильный подход исключает риск поражения током и выход техники из строя.
Подготовка и оценка сложности
Я всегда советую начинать с изучения ПУЭ. Без базовых знаний электрики лезть в щиток опасно. Потребуется умение работать с металлом и понимание того, как течет ток. На установку уйдет около 16-24 рабочих часов. Лучше всего делать это весной или осенью. В это время земля влажная и податливая, но нет сильных морозов.
Перечень необходимых материалов
Для работы потребуется качественный металл и проводники. Я подбираю количество исходя из площади участка и типа почвы. Покупать всё лучше в крупных строительных гипермаркетах или специализированных электромагазинах.

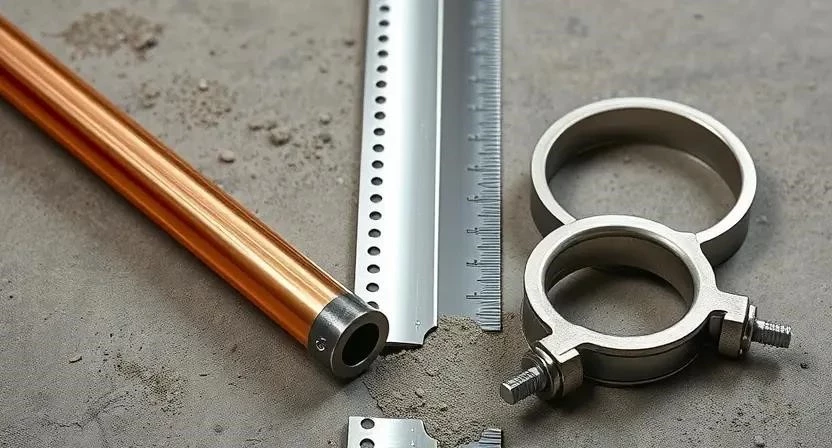

- Стальной уголок 50х50х5 мм (основной заземлитель)
- Медные стержни-электроды (для улучшения проводимости)
- Кабель ПВ-3 или медный провод сечением 10-16 мм²
- Сварочные электроды (для стальных соединений)
- Болты и гайки М10 оцинкованные
- Зажимы для кабеля (медные или стальные)
- Шина заземления ГЗШ (главная заземляющая шина)
- Антикоррозийная мастика или битум
- Гофротруба для защиты кабеля при вводе в дом
| Материал | Количество на 1 контур | Расход на м2/пог.м | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Стальной уголок | 6-12 метров | 1 пог.м | 300 руб/м | 2400 |
| Медные стержни | 3 шт. | 1 шт на узел | 1200 руб/шт | 3600 |
| Кабель медный | 10-20 метров | 1 пог.м | 150 руб/м | 2000 |
| Шина ГЗШ | 1 шт. | 1 шт | 500 руб/шт | 500 |
| Мастика | 1 банка | 0.2 кг/м | 800 руб/банка | 800 |
Инструментарий для монтажа
Инструменты должны быть надежными. Некоторые позиции можно взять в аренду на сутки, чтобы не переплачивать за оборудование, которое понадобится один раз.
- Кувалда — для забивки вертикальных стержней
- Перфоратор — для отверстий в фундаменте или стенах
- Сварочный инвертор — для создания неразъемных стыков
- Мультиметр или мегомметр — замер сопротивления почвы и контура
- Рулетка — точная разметка контура на участке
- Уровень — контроль вертикального положения электродов
- Болгарка — резка металла по размеру
Подготовка участка под контур
Место под контур выбираю подальше от газовых труб и септиков. Обычно это северная сторона дома. Очищаю площадку от кустарника и строительного мусора. Важно проверить план подземных коммуникаций. Это исключит риск пробить кабель или водопровод во время забивки стержней.
Анализ почвы и поверхности
Грунт определяет эффективность всего устройства. В глине ток уходит легко, а в песке — с трудом. Я всегда проверяю влажность почвы перед началом. Если земля слишком сухая, забивать электроды будет мучением. Очищаю верхний слой дерна, чтобы металл плотнее прилегал к почве. Это улучшает адгезию и снижает сопротивление.
| Тип грунта | Рекомендуемый электрод | Количество стержней | Особенности монтажа | Сложность |
|---|---|---|---|---|
| Глина | Стальной уголок | 3-4 шт. | Стандартная забивка | Низкая |
| Песок | Медные стержни | 5-7 шт. | Увеличение глубины | Высокая |
| Суглинок | Смешанный тип | 4-5 шт. | Средняя глубина | Средняя |
| Чернозем | Сталь/Медь | 3-5 шт. | Очистка от органики | Средняя |
| Скалистый | Хим. электроды | 2-3 шт. | Бурение скважин | Очень высокая |
Технология установки пошагово
Монтаж заземления требует точности. Используйте защитные перчатки и очки при сварке. Обязательно проветривайте помещение при работе с мастикой. Не работайте под напряжением!
- Разметка контура (1 час). Намечаю треугольник или линию с шагом между электродами 2-3 метра.
- Подготовка траншеи (4-6 часов). Копаю канаву глубиной 0.5-0.7 метра для горизонтальной полосы.
- Забивка вертикальных электродов (3-5 часов). Вбиваю стержни на глубину до 2.5-3 метров.
- Укладка горизонтальной полосы (2 часа). Укладываю стальной уголок в траншею, соединяя электроды.
- Сварка или соединение элементов (3 часа). Свариваю все стыки. Я помню, как один знакомый использовал обычные болты, и через две зимы контакт окислился, а сопротивление выросло втрое. Теперь только сварка.
- Антикоррозийная обработка (2 часа). Покрываю сварочные швы битумной мастикой.
- Прокладка кабеля к дому (2 часа). Завожу медный провод в гофре от контура к электрощитку.

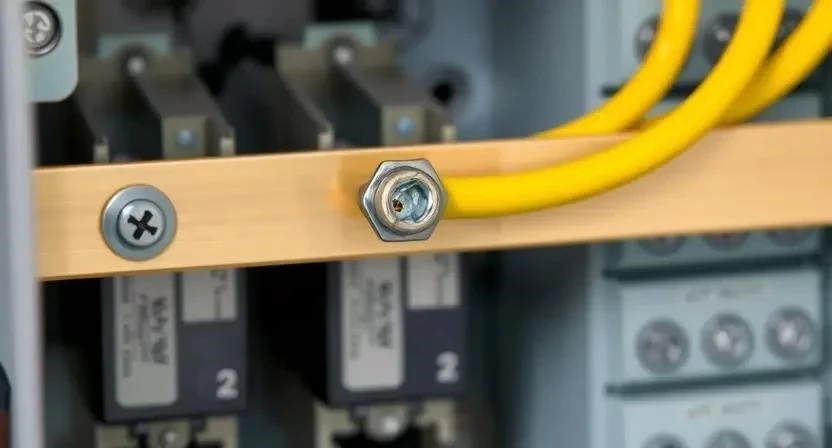

- Подключение к шине (1 час). Креплю провод к ГЗШ в щитке с помощью зажимов.

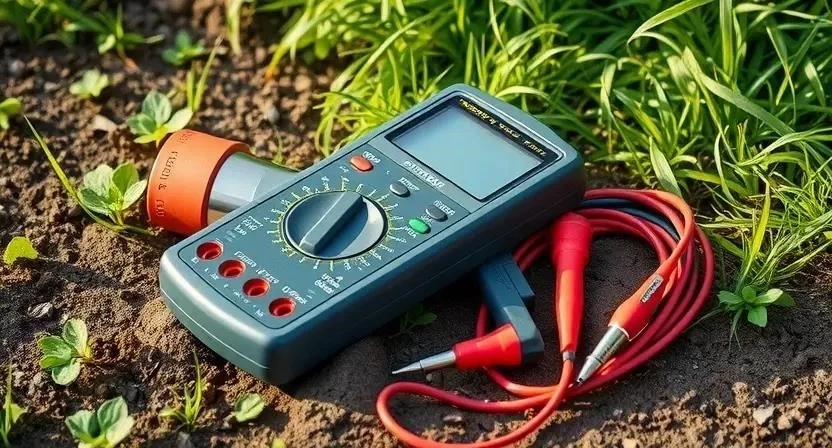

- Замер сопротивления (1 час). Проверяю значение мультиметром. Оно должно соответствовать нормам ПУЭ.
- Финальная засыпка (3 часа). Засыпаю траншею песком, затем грунтом и утрамбовываю.
| Этап работ | Время выполнения | Особенности | Инструмент |
|---|---|---|---|
| Разметка и копка | 6-7 часов | Избегать труб | Лопата, рулетка |
| Монтаж электродов | 4-6 часов | Вертикальный забив | Кувалда |
| Сварка и защита | 5 часов | Герметичность швов | Сварочный аппарат |
| Подключение | 3 часа | Плотный контакт | Ключи, отвертки |
| Замер и засыпка | 4 часа | Контроль Ом | Мультиметр |
Технические нюансы и особенности
Температура почвы сильно влияет на результат. Зимой сопротивление растет, поэтому замеры провожу в период средней влажности. Важный момент — совместимость металлов. Я помню, как соединил медный провод со стальным уголком напрямую. Получилась гальваническая пара, и металл начал гнить с бешеной скоростью. Используйте специальные переходные зажимы или оцинкованные болты.
Типичные ошибки новичков
Многие пытаются сэкономить, что приводит к опасным последствиям. Ошибки в электрике стоят дорого.
- Использование тонкого металла. Полоса менее 4 мм быстро прогнивает в земле.
- Слишком близкое расположение электродов. Если расстояние меньше 2 метров, они работают как один, эффективность падает.
- Отсутствие УЗО. Заземление без устройства защитного отключения в доме — это только половина защиты.
- Плохие контакты. Окрашенный металл в местах соединений не проводит ток.
- Прокладка кабеля без защиты. Без гофры кабель перетирается о камни или перегрызается грызунами.
Я однажды видел случай, когда заземлением служила водопроводная труба. Всё работало, пока трубу не заменили на пластиковую. Дом мгновенно остался без защиты, и первый же скачок напряжения сжег блок питания котла.
Расчет стоимости работ
Сумма зависит от выбранных материалов. Медь дороже стали, но служит дольше и лучше проводит ток.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовые) | 6000 | 6000 | 0 |
| Расходники (электроды, мастика) | 1500 | 1500 | 0 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Аренда инструмента | 1000 | 0 | -1000 |
| 8500 | 15500 | 7000 |
Эксплуатация и уход
Регулярный осмотр системы продлевает её жизнь. Проверяю сопротивление раз в два года. Срок службы стального контура с антикоррозийной обработкой составляет около 20 лет. Медь служит дольше. Сразу после замера и засыпки траншеи можно полноценно эксплуатировать стиральные машины, бойлеры и другую технику.
Альтернативные методы заземления
Существуют и другие варианты, если стандартный контур не подходит. Модульное заземление состоит из готовых стержней, которые соединяются между собой. Это быстрее в монтаже. В песчаных грунтах я однажды установил химические электроды. Это специальные трубки с электролитом. Результат оказался отличным: сопротивление упало ниже нормы без забивки десятка стальных шестов.
Ответы на частые вопросы (FAQ)
Можно ли использовать водопроводную трубу?
Категорически нет. Это опасно и ненадежно, особенно при переходе на пластиковые трубы.
Нужно ли заземлять каждый прибор?
В доме должна быть общая система заземления. Каждый прибор с вилкой «евро» подключается к заземленной розетке.
Что делать при песчаном грунте?
Увеличивать количество вертикальных электродов или использовать химическое заземление.
Как проверить заземление бытовым прибором?
Бытовым прибором полноценно проверить нельзя. Нужен мультиметр для проверки отсутствия напряжения между нулем и землей или профессиональный мегомметр.
Какое сечение провода выбрать?
Для частного дома оптимально использовать медь сечением 10 или 16 мм².
Нужно ли красить уголок перед забивкой?
Обычная краска не подходит. Используйте только битумную мастику или специальное антикоррозийное покрытие.
Можно ли соединить заземление с соседом?
Нет, у каждого дома должен быть свой независимый контур во избежание перетоков тока.
